CDI — 系統架構
本文基於 CDI（Containerized Data Importer）原始碼進行架構分析，所有內容皆引用真實檔案路徑。
原始碼位置
本文分析的原始碼位於 containerized-data-importer/，模組名稱為 kubevirt.io/containerized-data-importer。
專案概述
CDI 是一個 Kubernetes Operator，專門負責將虛擬機磁碟映像匯入至 PersistentVolumeClaim（PVC）中，為 KubeVirt 虛擬化平台提供儲存資料準備能力。
| 項目 | 說明 |
|---|---|
| 模組名稱 | kubevirt.io/containerized-data-importer（go.mod） |
| Go 版本 | 1.24.0（go.mod） |
| 授權條款 | Apache License 2.0（LICENSE，Copyright 2017 The KubeVirt Authors） |
| 所屬生態系 | KubeVirt |
| 核心功能 | VM 磁碟映像匯入、PVC 複製、磁碟上傳 |
CDI 支援多種資料來源匯入，包括 HTTP/HTTPS、S3、GCS、Container Registry、oVirt ImageIO 及 VMware VDDK，並提供三種 PVC 複製策略。

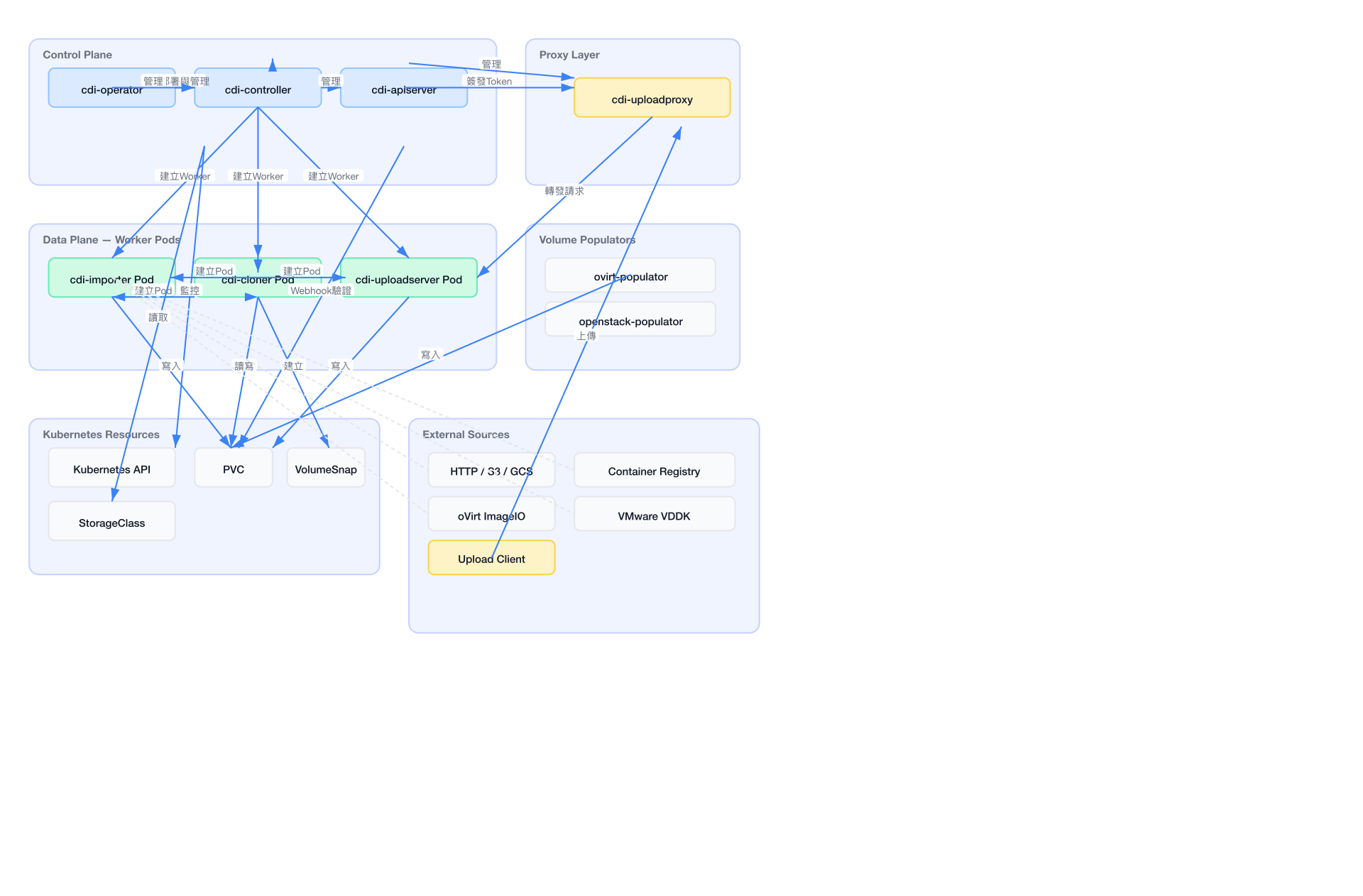

系統架構圖
架構要點
CDI 採用典型的 Kubernetes Operator 模式：控制平面（Operator、Controller、API Server）負責協調，資料平面（Importer、Cloner、Upload Server）以短生命週期 Pod 執行實際資料搬移。
9 個 Binary / 容器映像
CDI 專案在 cmd/ 目錄下定義了 9 個獨立的二進位執行檔，每個都對應一個容器映像：
| Binary | 原始碼路徑 | 角色 | 執行方式 |
|---|---|---|---|
| cdi-operator | cmd/cdi-operator/ | CDI 部署生命週期管理，負責安裝、升級、移除所有 CDI 元件 | Deployment |
| cdi-controller | cmd/cdi-controller/ | 核心控制器，負責 DataVolume 協調、建立 Worker Pod | Deployment |
| cdi-apiserver | cmd/cdi-apiserver/ | 擴充 API Server，提供 Webhook 驗證、Upload Token 簽發 | Deployment |
| cdi-importer | cmd/cdi-importer/ | 資料匯入 Worker Pod，支援 HTTP/S3/GCS/Registry/ImageIO/VDDK | Pod（短生命週期） |
| cdi-cloner | cmd/cdi-cloner/ | PVC 複製 Worker Pod，執行 Host-Assisted Clone | Pod（短生命週期） |
| cdi-uploadproxy | cmd/cdi-uploadproxy/ | 上傳代理服務，驗證 Token 並轉發至 Upload Server | Deployment |
| cdi-uploadserver | cmd/cdi-uploadserver/ | 上傳接收伺服器，接收資料並寫入 PVC | Pod（短生命週期） |
| ovirt-populator | cmd/ovirt-populator/ | oVirt Volume Populator，透過 ImageIO 協定匯入 oVirt 磁碟 | Pod（短生命週期） |
| openstack-populator | cmd/openstack-populator/ | OpenStack Volume Populator，匯入 OpenStack Cinder Volume | Pod（短生命週期） |
長駐服務 vs Worker Pod
cdi-operator、cdi-controller、cdi-apiserver、cdi-uploadproxy 為長駐 Deployment；而 cdi-importer、cdi-cloner、cdi-uploadserver、ovirt-populator、openstack-populator 為短生命週期 Worker Pod，由 Controller 按需建立，任務完成後即銷毀。
核心套件結構（pkg/）
pkg/controller/ — 控制器邏輯
pkg/controller/ 是 CDI 最核心的套件，包含 5 個子目錄，負責所有資源的協調邏輯：
| 子目錄 | 說明 |
|---|---|
pkg/controller/datavolume/ | DataVolume 主協調器，處理匯入、複製、上傳三種工作流程 |
pkg/controller/clone/ | Clone 策略規劃器，支援 CSI Clone、Snapshot Clone、Host-Assisted Clone |
pkg/controller/populators/ | Volume Populator 控制器 |
pkg/controller/transfer/ | ObjectTransfer 跨命名空間傳輸控制器 |
pkg/controller/common/ | 通用工具函式與基礎控制器 |

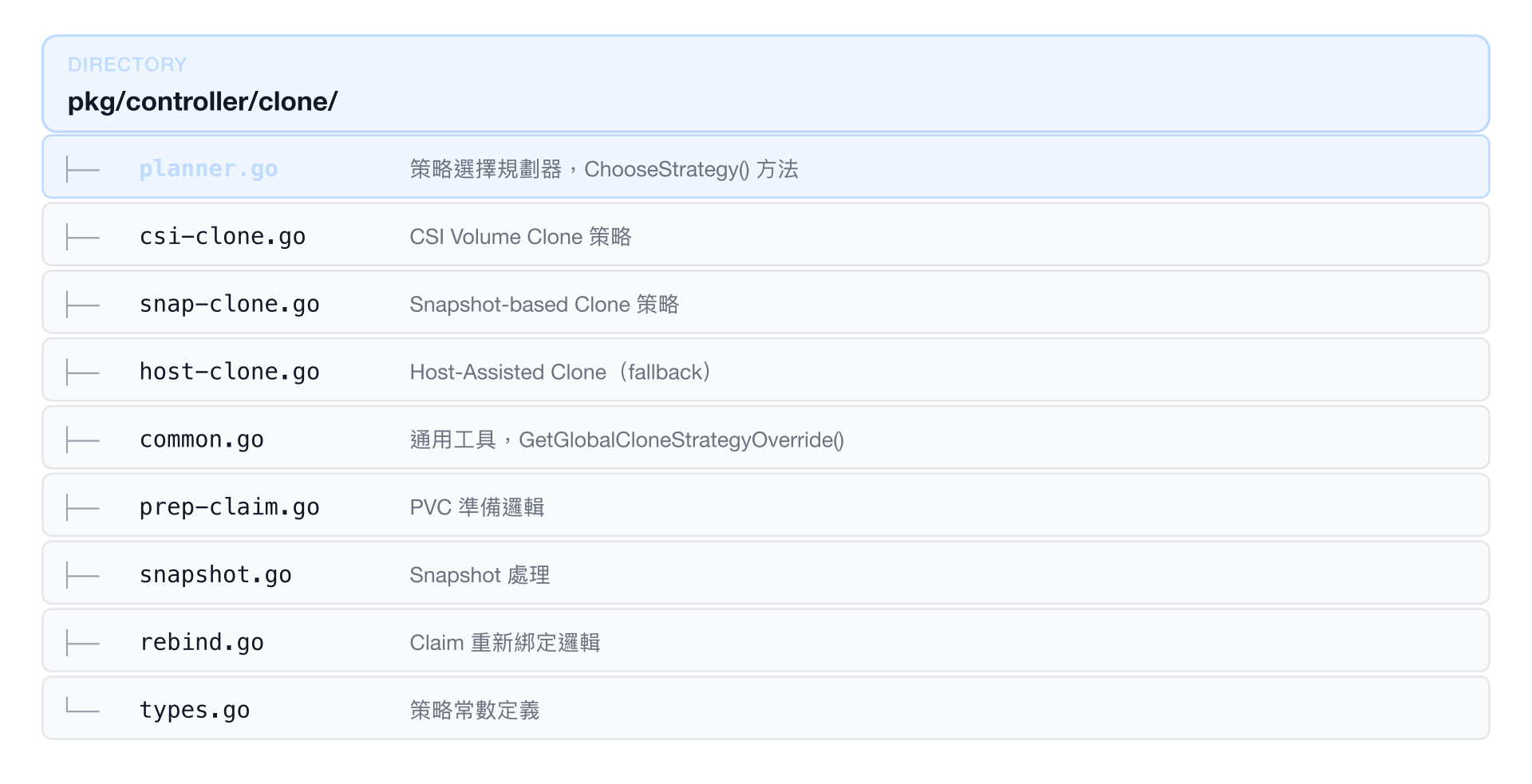

pkg/controller/clone/ — Clone 策略規劃器
CDI 支援三種 PVC 複製策略，定義於 pkg/controller/clone/ 中：
策略常數定義於 pkg/controller/clone/types.go：
| 策略 | 常數值 | 說明 |
|---|---|---|
CloneStrategyCsiClone | "csi-clone" | 利用 CSI Driver 原生 Clone 能力，效能最佳 |
CloneStrategySnapshot | "snapshot" | 透過 VolumeSnapshot 建立克隆，需要 Snapshot 支援 |
CloneStrategyHostAssisted | "copy" | 主機輔助複製，相容性最高但速度最慢 |
pkg/importer/ — 資料來源實作
pkg/importer/ 以扁平結構存放約 31 個 Go 原始檔，涵蓋所有資料匯入的核心邏輯：
| 檔案 | 說明 |
|---|---|
pkg/importer/http-datasource.go | HTTP/HTTPS 資料來源 |
pkg/importer/s3-datasource.go | Amazon S3 資料來源 |
pkg/importer/gcs-datasource.go | Google Cloud Storage 資料來源 |
pkg/importer/registry-datasource.go | Container Registry（OCI Image）資料來源 |
pkg/importer/imageio-datasource.go | oVirt ImageIO 資料來源 |
pkg/importer/vddk-datasource_amd64.go | VMware VDDK 資料來源（amd64） |
pkg/importer/upload-datasource.go | Upload 資料來源 |
pkg/importer/data-processor.go | 核心資料處理管線 |
pkg/importer/format-readers.go | 格式讀取器（qcow2、raw、vmdk 等） |
pkg/importer/transport.go | 傳輸層抽象 |
VDDK 多架構支援
VDDK 資料來源依據 CPU 架構提供不同實作：vddk-datasource_amd64.go、vddk-datasource_arm64.go、vddk-datasource_s390x.go。
其他關鍵套件
| 套件 | 說明 |
|---|---|
pkg/operator/ | Operator 協調邏輯，含 controller/（19 個控制器檔案）與 resources/（CRD 生成、資源模板） |
pkg/apiserver/ | API Server 實作，含 webhooks/ 子目錄提供驗證與變異 Webhook |
pkg/image/ | QEMU 與 nbdkit 映像轉換工具（qemu.go、nbdkit.go、validate.go） |
pkg/uploadserver/ | Upload Server 核心邏輯（uploadserver.go） |
pkg/uploadproxy/ | Upload Proxy 核心邏輯（uploadproxy.go） |
pkg/token/ | JWT Token 管理，用於 Upload Token 簽發與驗證（token.go） |
CRD 資源總覽
CDI 在 staging/src/kubevirt.io/containerized-data-importer-api/pkg/apis/core/v1beta1/register.go 中註冊了 10 種 CRD 資源：
| CRD | 範圍 | 說明 |
|---|---|---|
| DataVolume | Namespaced | 核心資源，宣告式定義資料匯入、複製或上傳操作 |
| CDI | Cluster | Operator CR，代表整個 CDI 部署實例 |
| CDIConfig | Cluster | 全域設定，控制 Scratch Space、Proxy、TLS 等參數 |
| StorageProfile | Cluster | 每個 StorageClass 的建議設定（存取模式、Volume 模式、Clone 策略） |
| DataSource | Namespaced | 可重複使用的資料來源參考，指向特定 PVC 或 Snapshot |
| DataImportCron | Namespaced | 排程匯入，定期從外部來源更新磁碟映像 |
| ObjectTransfer | Cluster | 跨命名空間資源傳輸（PVC 或 DataVolume） |
| VolumeImportSource | Namespaced | Volume Populator 匯入來源定義 |
| VolumeUploadSource | Namespaced | Volume Populator 上傳來源定義 |
| VolumeCloneSource | Namespaced | Volume Populator 複製來源定義 |
注意
DataVolume 是使用者最常接觸的 CRD——建立一個 DataVolume 即可觸發完整的資料匯入/複製/上傳流程。CDI Controller 會自動建立對應的 PVC 與 Worker Pod。
建置系統
CDI 採用 Bazel + Make 混合建置系統。專案中包含大量 BUILD.bazel 檔案（約 1,467 個），Makefile 則作為開發者入口提供便捷指令。
關鍵建置指令
| 指令 | 說明 | 來源 |
|---|---|---|
make bazel-build | 使用 Bazel 建置所有 Go 二進位檔 | Makefile |
make bazel-build-images | 建置所有容器映像 | Makefile |
make bazel-push-images | 推送映像至 Registry | Makefile |
make test | 執行所有測試 | Makefile |
make test-unit | 執行單元測試 | Makefile |
make test-functional | 執行功能測試 | Makefile |
make cluster-up | 啟動本地 Kubernetes 叢集 | Makefile |
make cluster-sync | 建置並部署至執行中的叢集 | Makefile |
make cluster-down | 停止叢集 | Makefile |
make manifests | 產生 CDI Controller 與 Operator Manifest | Makefile |
make generate | 重新產生所有生成檔案 | Makefile |
make format | 格式化 Shell 與 Go 原始碼 | Makefile |
make vet | Lint 所有 CDI 套件 | Makefile |

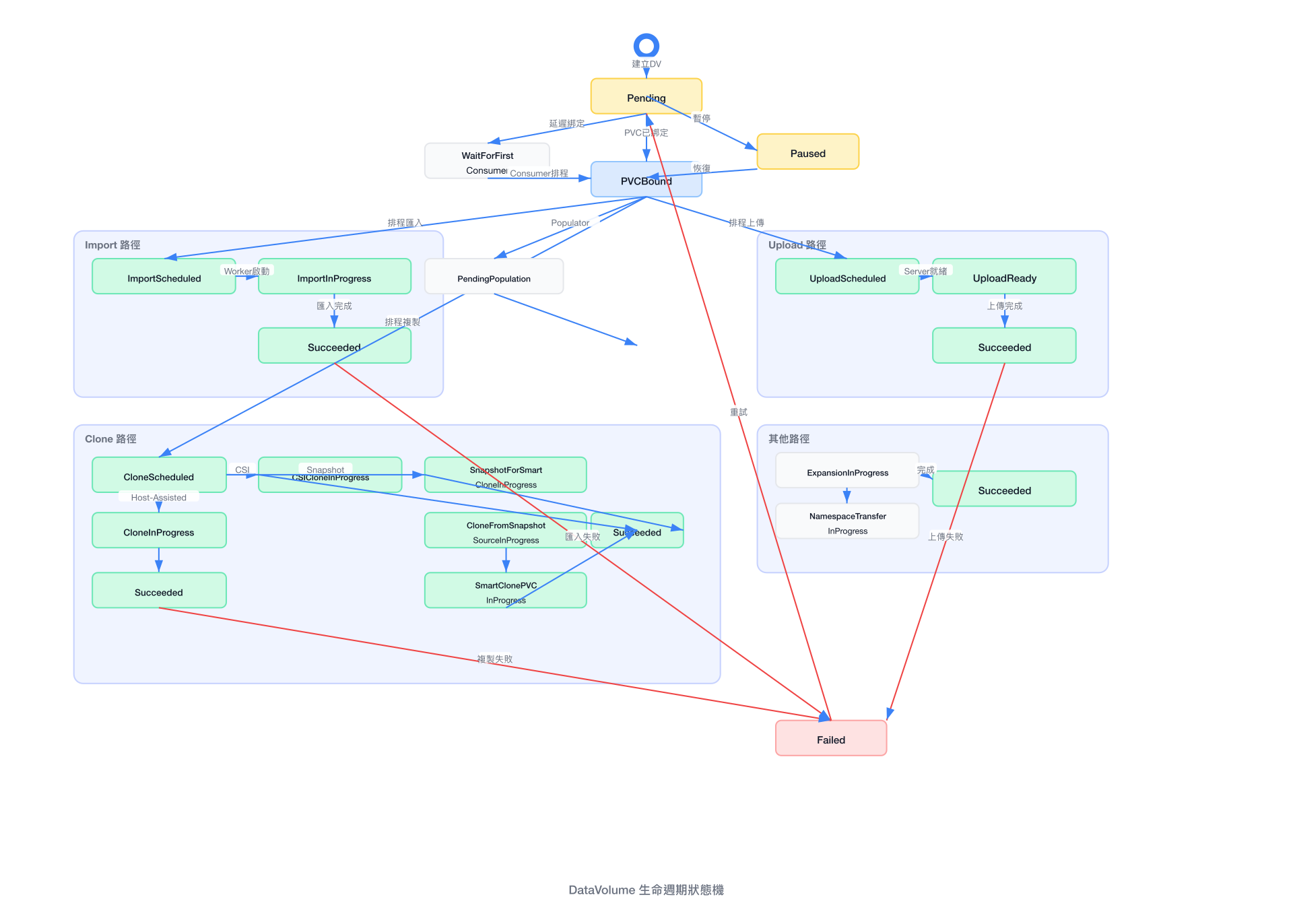

DataVolume 生命週期狀態機
DataVolume 的狀態（Phase）定義於 staging/src/kubevirt.io/containerized-data-importer-api/pkg/apis/core/v1beta1/types.go，共計 21 種狀態：
狀態完整列表
| 狀態 | 常數值 | 說明 |
|---|---|---|
PhaseUnset | "" | 初始未設定狀態 |
Pending | "Pending" | DataVolume 已建立，等待處理 |
PVCBound | "PVCBound" | 對應的 PVC 已成功綁定 |
WaitForFirstConsumer | "WaitForFirstConsumer" | 等待 Consumer Pod 排程（延遲綁定） |
PendingPopulation | "PendingPopulation" | 等待 Volume Populator 處理 |
ImportScheduled | "ImportScheduled" | 匯入已排程 |
ImportInProgress | "ImportInProgress" | 匯入進行中 |
CloneScheduled | "CloneScheduled" | 複製已排程 |
CloneInProgress | "CloneInProgress" | Host-Assisted Clone 進行中 |
CloneFromSnapshotSourceInProgress | "CloneFromSnapshotSourceInProgress" | 從 Snapshot 來源複製中 |
SnapshotForSmartCloneInProgress | "SnapshotForSmartCloneInProgress" | Smart Clone Snapshot 建立中 |
SmartClonePVCInProgress | "SmartClonePVCInProgress" | Smart Clone PVC 建立中 |
CSICloneInProgress | "CSICloneInProgress" | CSI Clone 進行中 |
ExpansionInProgress | "ExpansionInProgress" | Volume 擴展中 |
NamespaceTransferInProgress | "NamespaceTransferInProgress" | 跨命名空間傳輸中 |
UploadScheduled | "UploadScheduled" | 上傳已排程 |
UploadReady | "UploadReady" | Upload Server 就緒，等待資料上傳 |
Succeeded | "Succeeded" | 操作成功完成 |
Failed | "Failed" | 操作失敗 |
Paused | "Paused" | 操作已暫停 |
Unknown | "Unknown" | 未知狀態 |
