CDI — 控制器與 API

本文深入分析 CDI 的控制器架構、CRD 型別定義、Webhook 機制與 API Server，所有程式碼參考均來自實際原始碼。

相關章節

系統整體架構與 Binary 說明請參閱系統架構
各控制器觸發的實際資料處理邏輯請參閱核心功能分析
外部整合的認證與 RBAC 細節請參閱外部整合

控制器總覽

CDI 在 cmd/cdi-controller/controller.go（約第 248-336 行）中註冊所有控制器。整體可分為五大類：

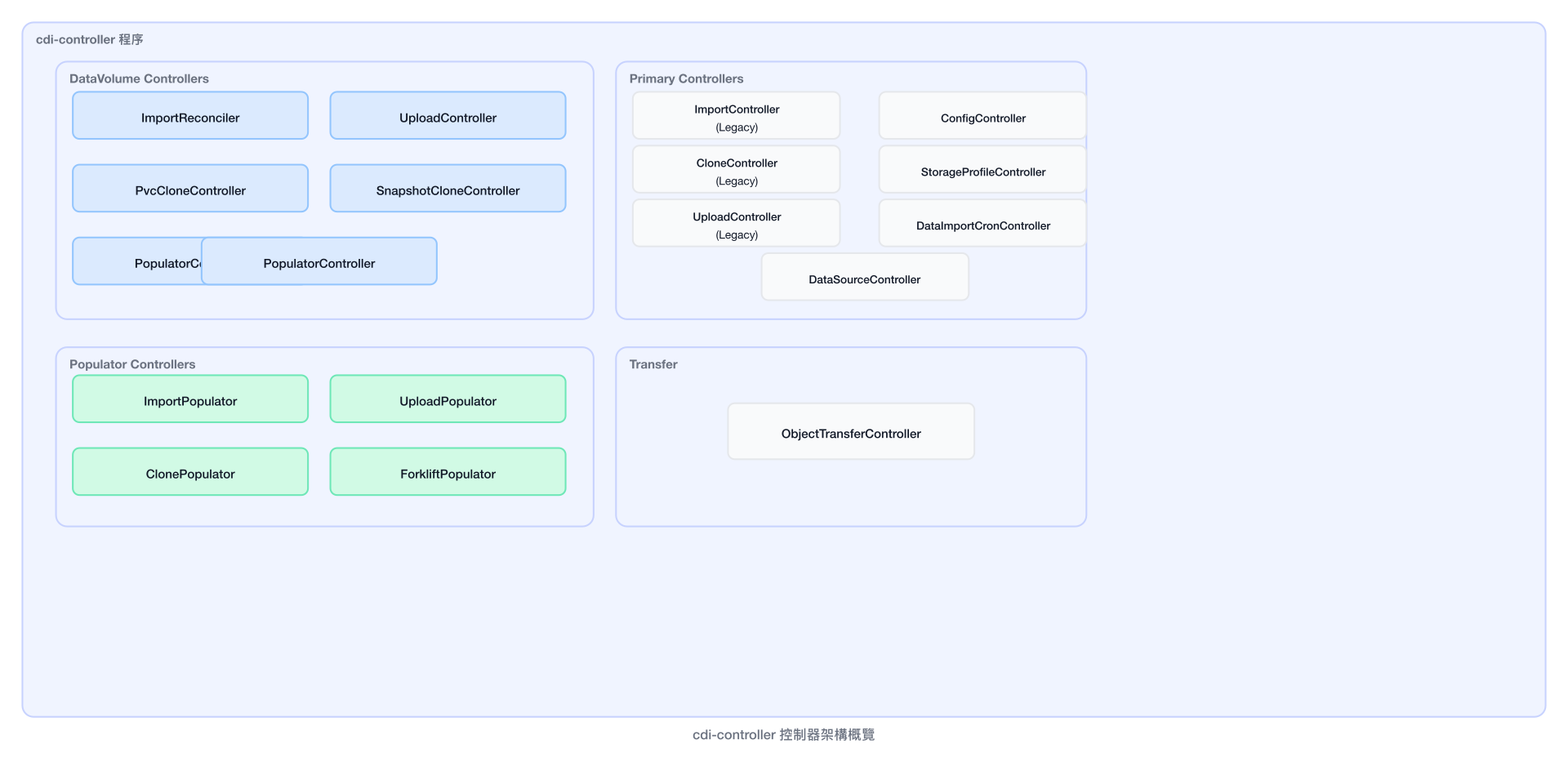

cdi-controller 控制器架構概覽

控制器註冊表

以下列出 cmd/cdi-controller/controller.go 中所有控制器的註冊順序：

#	控制器	函式呼叫	來源套件
1	ConfigController	`controller.NewConfigController()`	`pkg/controller/`
2	StorageProfileController	`controller.NewStorageProfileController()`	`pkg/controller/`
3	DV ImportController	`dvc.NewImportController()`	`pkg/controller/datavolume/`
4	DV UploadController	`dvc.NewUploadController()`	`pkg/controller/datavolume/`
5	DV PvcCloneController	`dvc.NewPvcCloneController()`	`pkg/controller/datavolume/`
6	DV SnapshotCloneController	`dvc.NewSnapshotCloneController()`	`pkg/controller/datavolume/`
7	DV PopulatorController	`dvc.NewPopulatorController()`	`pkg/controller/datavolume/`
8	ImportController (Legacy)	`controller.NewImportController()`	`pkg/controller/`
9	CloneController (Legacy)	`controller.NewCloneController()`	`pkg/controller/`
10	UploadController (Legacy)	`controller.NewUploadController()`	`pkg/controller/`
11	ObjectTransferController	`transfer.NewObjectTransferController()`	`pkg/controller/transfer/`
12	DataImportCronController	`controller.NewDataImportCronController()`	`pkg/controller/`
13	DataSourceController	`controller.NewDataSourceController()`	`pkg/controller/`
14	ImportPopulator	`populators.NewImportPopulator()`	`pkg/controller/populators/`
15	UploadPopulator	`populators.NewUploadPopulator()`	`pkg/controller/populators/`
16	ClonePopulator	`populators.NewClonePopulator()`	`pkg/controller/populators/`
17	ForkliftPopulator	`populators.NewForkliftPopulator()`	`pkg/controller/populators/`

設計概念

CDI 採用「雙層控制器」架構：

DataVolume 控制器（#3-7）：負責解析 DataVolume CR 並建立對應的 PVC
Primary 控制器（#8-10）：直接監聽 PVC 上的 annotation，啟動實際的 importer/cloner/uploader Pod
Populator 控制器（#14-17）：使用 Kubernetes Volume Populator 機制，為 PVC 提供資料來源

註冊程式碼範例

// cmd/cdi-controller/controller.go (第 248-251 行)
if _, err := controller.NewConfigController(mgr, log, uploadProxyServiceName,
    configName, installerLabels); err != nil {
    klog.Errorf("Unable to setup config controller: %v", err)
    os.Exit(1)
}

// 第 268-271 行 — DataVolume Import Controller
if _, err := dvc.NewImportController(ctx, mgr, log, installerLabels); err != nil {
    klog.Errorf("Unable to setup datavolume import controller: %v", err)
    os.Exit(1)
}

DataVolume Import Controller 深入分析

ImportReconciler 是 CDI 中最核心的控制器之一，負責處理從 HTTP/S3/Registry 等來源匯入磁碟映像到 PVC 的流程。

ReconcilerBase 基礎結構

所有 DataVolume 控制器共享 ReconcilerBase，定義在 pkg/controller/datavolume/controller-base.go（第 121-129 行）：

// ReconcilerBase members
type ReconcilerBase struct {
    client               client.Client
    recorder             record.EventRecorder
    scheme               *runtime.Scheme
    log                  logr.Logger
    featureGates         featuregates.FeatureGates
    installerLabels      map[string]string
    shouldUpdateProgress bool
}

欄位	用途
`client`	controller-runtime 的 Kubernetes Client，用於 API 操作
`recorder`	事件記錄器，發送 Kubernetes Event
`scheme`	Runtime Scheme，處理物件序列化
`log`	結構化日誌
`featureGates`	功能開關（如 HonorWaitForFirstConsumer）
`installerLabels`	安裝標籤（operator 管理用）
`shouldUpdateProgress`	是否更新進度百分比

ImportReconciler 結構

// pkg/controller/datavolume/import-controller.go (第 71-73 行)
type ImportReconciler struct {
    ReconcilerBase
}

控制器建立時設定 MaxConcurrentReconciles: 3（第 97 行）：

datavolumeController, err := controller.New(importControllerName, mgr, controller.Options{
    MaxConcurrentReconciles: 3,
    Reconciler:              reconciler,
})

調和流程（Reconciliation Flow）

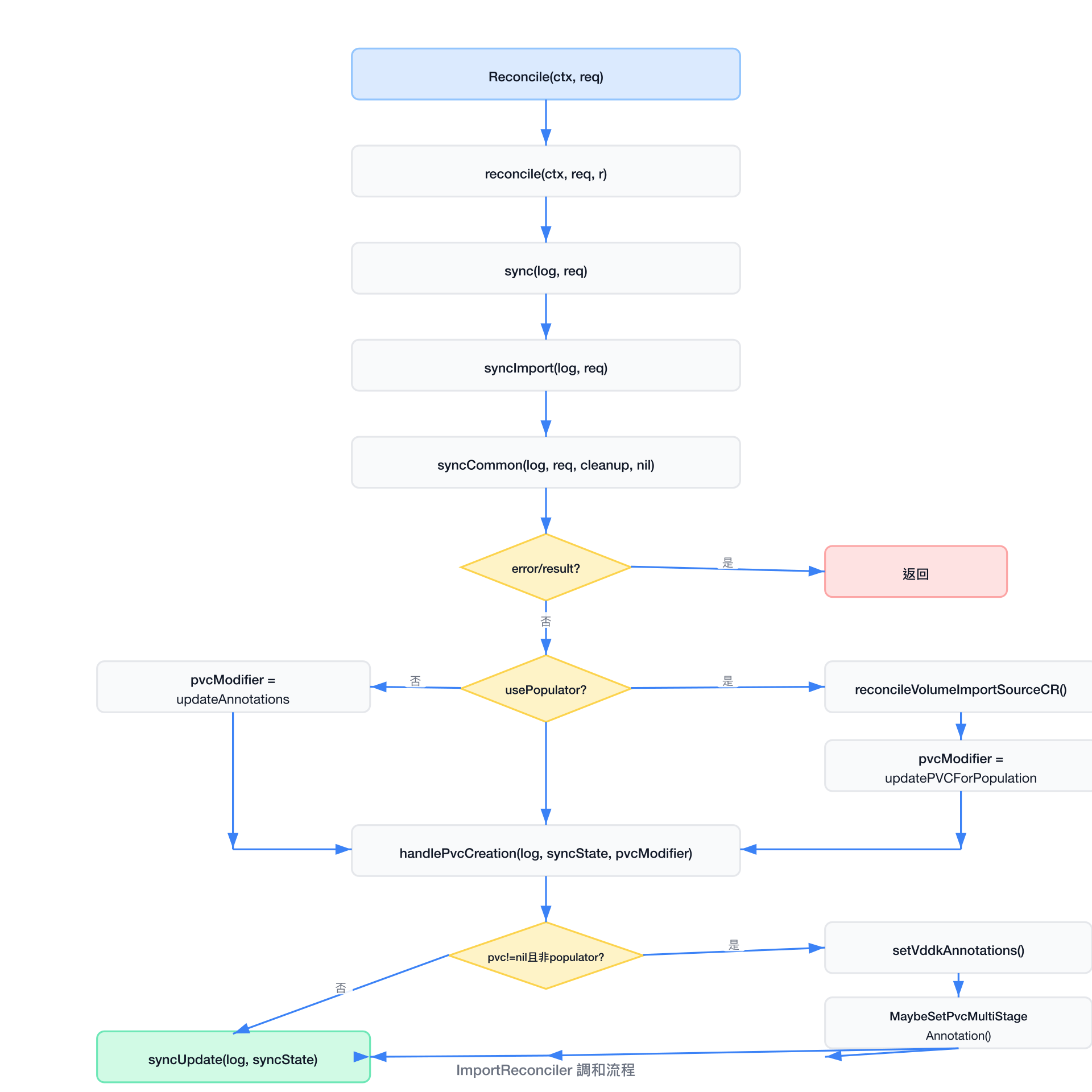

ImportReconciler 調和流程

syncImport 核心邏輯

// pkg/controller/datavolume/import-controller.go (第 196-221 行)
func (r *ImportReconciler) syncImport(log logr.Logger, req reconcile.Request) (dvSyncState, error) {
    // 1. 取得 DataVolume，檢查前置條件
    syncState, syncErr := r.syncCommon(log, req, r.cleanup, nil)
    if syncErr != nil || syncState.result != nil {
        return syncState, syncErr
    }

    // 2. 根據是否使用 populator 決定 PVC 修改策略
    pvcModifier := r.updateAnnotations
    if syncState.usePopulator {
        if r.shouldReconcileVolumeSourceCR(&syncState) {
            err := r.reconcileVolumeImportSourceCR(&syncState)
            if err != nil {
                return syncState, err
            }
        }
        pvcModifier = r.updatePVCForPopulation
    }

    // 3. 處理 PVC 建立
    if err := r.handlePvcCreation(log, &syncState, pvcModifier); err != nil {
        syncErr = err
    }

    // 4. 非 populator 模式下，設定 VDDK 及多階段匯入 annotation
    if syncState.pvc != nil && syncErr == nil && !syncState.usePopulator {
        r.setVddkAnnotations(&syncState)
        syncErr = cc.MaybeSetPvcMultiStageAnnotation(syncState.pvc,
            r.getCheckpointArgs(syncState.dvMutated))
    }
    return syncState, syncErr
}

dvSyncState 結構

// pkg/controller/datavolume/controller-base.go (第 110-118 行)
type dvSyncState struct {
    dv           *cdiv1.DataVolume
    dvMutated    *cdiv1.DataVolume
    pvc          *corev1.PersistentVolumeClaim
    pvcSpec      *corev1.PersistentVolumeClaimSpec
    snapshot     *snapshotv1.VolumeSnapshot
    dvSyncResult
    usePopulator bool
}

dvSyncState 欄位說明

dv：原始 DataVolume（作為比對基準）
dvMutated：變更後的 DataVolume（用於 patch 更新）
pvc：現有或新建的 PVC
pvcSpec：DataVolume spec 轉換後的 PVC 規格
snapshot：如果是 snapshot clone，對應的 VolumeSnapshot
usePopulator：是否使用 Volume Populator 機制

CDI Operator Controller

Operator Controller 負責管理 CDI 的安裝與升級，定義在 pkg/operator/controller/controller.go。

ReconcileCDI 結構

// pkg/operator/controller/controller.go (第 178-200 行)
type ReconcileCDI struct {
    client         client.Client
    uncachedClient client.Client
    scheme         *runtime.Scheme
    getCache       func() cache.Cache
    recorder       record.EventRecorder
    controller     controller.Controller

    namespace      string
    clusterArgs    *cdicluster.FactoryArgs
    namespacedArgs *cdinamespaced.FactoryArgs

    certManager                   CertManager
    reconciler                    *sdkr.Reconciler
    dumpInstallStrategy           bool
    haveRoutes                    bool
    haveVolumeDataSourceValidator bool
}

Reconcile 流程

// pkg/operator/controller/controller.go (第 213-256 行)
func (r *ReconcileCDI) Reconcile(_ context.Context, request reconcile.Request) (reconcile.Result, error) {
    reqLogger := log.WithValues("Request.Namespace", request.Namespace,
                                "Request.Name", request.Name)
    reqLogger.Info("Reconciling CDI CR")
    operatorVersion := r.namespacedArgs.OperatorVersion
    cr := &cdiv1.CDI{}
    crKey := client.ObjectKey{Namespace: "", Name: request.NamespacedName.Name}
    err := r.client.Get(context.TODO(), crKey, cr)
    if err != nil {
        if errors.IsNotFound(err) {
            reqLogger.Info("CDI CR does not exist")
            return reconcile.Result{}, nil
        }
        return reconcile.Result{}, err
    }
    // ... dump install strategy 邏輯 ...

    // 設定 Ready/NotReady metric
    if conditionsv1.IsStatusConditionTrue(cr.Status.Conditions,
        conditionsv1.ConditionAvailable) {
        metrics.SetReady()
    } else if !conditionsv1.IsStatusConditionTrue(cr.Status.Conditions,
        conditionsv1.ConditionProgressing) {
        metrics.SetNotReady()
    }
    return r.reconciler.Reconcile(request, operatorVersion, reqLogger)
}

重要觀察

CDI CR 是 cluster-scoped 資源（Namespace: ""），整個叢集只有一個 CDI 實例。Operator 透過 r.reconciler.Reconcile() 委派給 SDK reconciler 處理實際的資源建立與更新。

資源管理

Operator 負責建立與管理兩類資源：

類別	來源路徑	包含資源
Cluster Resources	`pkg/operator/resources/cluster/`	CRDs、ClusterRoles、ClusterRoleBindings
Namespaced Resources	`pkg/operator/resources/namespaced/`	Deployments、ServiceAccounts、Services、NetworkPolicies、PrometheusRules

CRD 型別定義

所有 CDI CRD 的 Go 型別定義位於： staging/src/kubevirt.io/containerized-data-importer-api/pkg/apis/core/v1beta1/types.go

DataVolume

// types.go (第 36-43 行)
type DataVolume struct {
    metav1.TypeMeta   `json:",inline"`
    metav1.ObjectMeta `json:"metadata,omitempty"`

    Spec   DataVolumeSpec   `json:"spec"`
    Status DataVolumeStatus `json:"status,omitempty"`
}

DataVolumeSpec

// types.go (第 45-71 行)
type DataVolumeSpec struct {
    Source             *DataVolumeSource                `json:"source,omitempty"`
    SourceRef          *DataVolumeSourceRef             `json:"sourceRef,omitempty"`
    PVC                *corev1.PersistentVolumeClaimSpec `json:"pvc,omitempty"`
    Storage            *StorageSpec                     `json:"storage,omitempty"`
    PriorityClassName  string                           `json:"priorityClassName,omitempty"`
    ServiceAccountName string                           `json:"serviceAccountName,omitempty"`
    ContentType        DataVolumeContentType            `json:"contentType,omitempty"`
    Checkpoints        []DataVolumeCheckpoint           `json:"checkpoints,omitempty"`
    FinalCheckpoint    bool                             `json:"finalCheckpoint,omitempty"`
    Preallocation      *bool                            `json:"preallocation,omitempty"`
}

欄位	說明
`Source`	資料來源（HTTP/S3/Registry 等，詳見下方）
`SourceRef`	間接引用 DataSource，支援共享來源定義
`PVC`	直接指定 PVC 規格（與 Storage 二擇一）
`Storage`	儲存規格（CDI 會根據 StorageProfile 自動推斷參數）
`ContentType`	`"kubevirt"`（預設，qcow2→raw 轉換）或 `"archive"`（tar 解壓）
`Checkpoints`	多階段匯入的檢查點列表（用於 VDDK 增量遷移）
`Preallocation`	是否預先分配磁碟空間

DataVolumeSource

// types.go (第 132-144 行)
type DataVolumeSource struct {
    HTTP     *DataVolumeSourceHTTP     `json:"http,omitempty"`
    S3       *DataVolumeSourceS3       `json:"s3,omitempty"`
    GCS      *DataVolumeSourceGCS      `json:"gcs,omitempty"`
    Registry *DataVolumeSourceRegistry `json:"registry,omitempty"`
    PVC      *DataVolumeSourcePVC      `json:"pvc,omitempty"`
    Upload   *DataVolumeSourceUpload   `json:"upload,omitempty"`
    Blank    *DataVolumeBlankImage     `json:"blank,omitempty"`
    Imageio  *DataVolumeSourceImageIO  `json:"imageio,omitempty"`
    VDDK     *DataVolumeSourceVDDK     `json:"vddk,omitempty"`
    Snapshot *DataVolumeSourceSnapshot `json:"snapshot,omitempty"`
}

各來源型別詳解

HTTP 來源（第 243-264 行）：

type DataVolumeSourceHTTP struct {
    URL                string   `json:"url"`
    SecretRef          string   `json:"secretRef,omitempty"`
    CertConfigMap      string   `json:"certConfigMap,omitempty"`
    ExtraHeaders       []string `json:"extraHeaders,omitempty"`
    SecretExtraHeaders []string `json:"secretExtraHeaders,omitempty"`
    Checksum           string   `json:"checksum,omitempty"`
}

S3 來源（第 179-188 行）：

type DataVolumeSourceS3 struct {
    URL           string `json:"url"`
    SecretRef     string `json:"secretRef,omitempty"`
    CertConfigMap string `json:"certConfigMap,omitempty"`
}

GCS 來源（第 190-196 行）：

type DataVolumeSourceGCS struct {
    URL       string `json:"url"`
    SecretRef string `json:"secretRef,omitempty"`
}

Registry 來源（第 198-218 行）：

type DataVolumeSourceRegistry struct {
    URL           *string             `json:"url,omitempty"`
    ImageStream   *string             `json:"imageStream,omitempty"`
    PullMethod    *RegistryPullMethod `json:"pullMethod,omitempty"`
    SecretRef     *string             `json:"secretRef,omitempty"`
    CertConfigMap *string             `json:"certConfigMap,omitempty"`
    Platform      *PlatformOptions    `json:"platform,omitempty"`
}

Registry PullMethod

"pod"（預設）：啟動 importer Pod 拉取映像
"node"：利用節點的 container runtime cache，避免重複下載

PVC Clone 來源（第 146-152 行）：

type DataVolumeSourcePVC struct {
    Namespace string `json:"namespace"`
    Name      string `json:"name"`
}

Snapshot Clone 來源（第 154-160 行）：

type DataVolumeSourceSnapshot struct {
    Namespace string `json:"namespace"`
    Name      string `json:"name"`
}

ImageIO 來源（第 266-278 行）— 用於 oVirt 遷移：

type DataVolumeSourceImageIO struct {
    URL                string `json:"url"`
    DiskID             string `json:"diskId"`
    SecretRef          string `json:"secretRef,omitempty"`
    CertConfigMap      string `json:"certConfigMap,omitempty"`
    InsecureSkipVerify *bool  `json:"insecureSkipVerify,omitempty"`
}

VDDK 來源（第 280-296 行）— 用於 VMware 遷移：

type DataVolumeSourceVDDK struct {
    URL         string `json:"url,omitempty"`
    UUID        string `json:"uuid,omitempty"`
    BackingFile string `json:"backingFile,omitempty"`
    Thumbprint  string `json:"thumbprint,omitempty"`
    SecretRef   string `json:"secretRef,omitempty"`
    InitImageURL string `json:"initImageURL,omitempty"`
    ExtraArgs   string `json:"extraArgs,omitempty"`
}

Upload / Blank：空結構（marker type），僅作為來源類型識別。

DataVolumeStatus

// types.go (第 315-324 行)
type DataVolumeStatus struct {
    ClaimName    string                `json:"claimName,omitempty"`
    Phase        DataVolumePhase       `json:"phase,omitempty"`
    Progress     DataVolumeProgress    `json:"progress,omitempty"`
    RestartCount int32                 `json:"restartCount,omitempty"`
    Conditions   []DataVolumeCondition `json:"conditions,omitempty"`
}

DataVolumeCondition

// types.go (第 336-344 行)
type DataVolumeCondition struct {
    Type               DataVolumeConditionType `json:"type"`
    Status             corev1.ConditionStatus  `json:"status"`
    LastTransitionTime metav1.Time             `json:"lastTransitionTime,omitempty"`
    LastHeartbeatTime  metav1.Time             `json:"lastHeartbeatTime,omitempty"`
    Reason             string                  `json:"reason,omitempty"`
    Message            string                  `json:"message,omitempty"`
}

Condition Type 包含：Ready、Bound、Running。

CDI（Operator CR）

// types.go (第 848-855 行)
type CDI struct {
    metav1.TypeMeta   `json:",inline"`
    metav1.ObjectMeta `json:"metadata,omitempty"`

    Spec   CDISpec   `json:"spec"`
    Status CDIStatus `json:"status"`
}

CDISpec

// types.go (第 882-904 行)
type CDISpec struct {
    ImagePullPolicy       corev1.PullPolicy     `json:"imagePullPolicy,omitempty"`
    UninstallStrategy     *CDIUninstallStrategy  `json:"uninstallStrategy,omitempty"`
    Infra                 ComponentConfig        `json:"infra,omitempty"`
    Workloads             sdkapi.NodePlacement   `json:"workload,omitempty"`
    CustomizeComponents   CustomizeComponents    `json:"customizeComponents,omitempty"`
    CloneStrategyOverride *CDICloneStrategy      `json:"cloneStrategyOverride,omitempty"`
    Config                *CDIConfigSpec         `json:"config,omitempty"`
    CertConfig            *CDICertConfig         `json:"certConfig,omitempty"`
    PriorityClass         *CDIPriorityClass      `json:"priorityClass,omitempty"`
}

欄位	說明
`ImagePullPolicy`	容器映像拉取策略：`Always`/`IfNotPresent`/`Never`
`UninstallStrategy`	解除安裝策略：`RemoveWorkloads` 或 `BlockUninstallIfWorkloadsExist`
`CloneStrategyOverride`	克隆策略覆寫：`copy`/`snapshot`/`csi-clone`
`Config`	CDI 全域設定（見下方 CDIConfigSpec）
`CertConfig`	CA/Server/Client 憑證的 duration 與 renewBefore

CDIConfig

// types.go (第 1026-1032 行)
type CDIConfig struct {
    metav1.TypeMeta   `json:",inline"`
    metav1.ObjectMeta `json:"metadata,omitempty"`

    Spec   CDIConfigSpec   `json:"spec"`
    Status CDIConfigStatus `json:"status,omitempty"`
}

CDIConfigSpec 的關鍵欄位（第 1047-1077 行）：

欄位	說明
`UploadProxyURLOverride`	覆寫 upload proxy 的 URL
`ImportProxy`	Importer Pod 的代理伺服器設定
`ScratchSpaceStorageClass`	暫存空間使用的 StorageClass
`PodResourceRequirements`	Importer/Cloner Pod 的資源限制
`FeatureGates`	啟用的功能開關列表
`FilesystemOverhead`	檔案系統額外開銷（預設 0.06，即 6%）
`Preallocation`	全域預分配開關
`InsecureRegistries`	允許不驗證 TLS 的 registry 列表
`TLSSecurityProfile`	TLS 安全設定檔
`ImagePullSecrets`	拉取容器映像的 Secret 引用

StorageProfile

// types.go (第 442-448 行)
type StorageProfile struct {
    metav1.TypeMeta   `json:",inline"`
    metav1.ObjectMeta `json:"metadata,omitempty"`

    Spec   StorageProfileSpec   `json:"spec"`
    Status StorageProfileStatus `json:"status,omitempty"`
}

// StorageProfileSpec (第 450-461 行)
type StorageProfileSpec struct {
    CloneStrategy              *CDICloneStrategy          `json:"cloneStrategy,omitempty"`
    ClaimPropertySets          []ClaimPropertySet         `json:"claimPropertySets,omitempty"`
    DataImportCronSourceFormat *DataImportCronSourceFormat `json:"dataImportCronSourceFormat,omitempty"`
    SnapshotClass              *string                    `json:"snapshotClass,omitempty"`
}

StorageProfile 的用途

每個 StorageClass 都會自動產生一個對應的 StorageProfile。CDI 根據 StorageProfile 的 ClaimPropertySets 自動推斷 PVC 的 accessModes 和 volumeMode，使用者不需在 DataVolume 中手動指定。

DataImportCron

// types.go (第 596-602 行)
type DataImportCron struct {
    metav1.TypeMeta   `json:",inline"`
    metav1.ObjectMeta `json:"metadata,omitempty"`

    Spec   DataImportCronSpec   `json:"spec"`
    Status DataImportCronStatus `json:"status,omitempty"`
}

// DataImportCronSpec (第 604-627 行)
type DataImportCronSpec struct {
    Template          DataVolume                      `json:"template"`
    Schedule          string                          `json:"schedule"`
    GarbageCollect    *DataImportCronGarbageCollect   `json:"garbageCollect,omitempty"`
    ImportsToKeep     *int32                          `json:"importsToKeep,omitempty"`
    ManagedDataSource string                          `json:"managedDataSource"`
    RetentionPolicy   *DataImportCronRetentionPolicy  `json:"retentionPolicy,omitempty"`
    ServiceAccountName *string                        `json:"serviceAccountName,omitempty"`
}

欄位	說明
`Schedule`	Cron 表達式，定義輪詢頻率
`Template`	建立 DataVolume 的範本
`GarbageCollect`	`"Outdated"`（預設）或 `"Never"`
`ImportsToKeep`	保留的匯入 PVC 數量（預設 3）
`ManagedDataSource`	此 cron 管理的 DataSource 名稱

Webhook 機制

CDI 的 Webhook 定義在 pkg/apiserver/webhooks/ 目錄下，包含驗證（Validating）與變更（Mutating）兩類。

Webhook 列表

檔案	類型	路徑	說明
`datavolume-validate.go`	Validating	`/datavolume-validate`	驗證 DataVolume spec
`cdi-validate.go`	Validating	`/cdi-validate`	驗證 CDI CR 設定
`dataimportcron-validate.go`	Validating	`/dataimportcron-validate`	驗證 DataImportCron
`populators-validate.go`	Validating	`/populator-validate`	驗證 populator 資源
`transfer-validate.go`	Validating	`/objecttransfer-validate`	驗證 ObjectTransfer
`datavolume-mutate.go`	Mutating	`/datavolume-mutate`	Token 產生、跨 namespace 克隆授權
`pvc-mutate.go`	Mutating	`/pvc-mutate`	StorageProfile 渲染、populator annotation

DataVolume Validating Webhook

// pkg/apiserver/webhooks/datavolume-validate.go (第 47-52 行)
type dataVolumeValidatingWebhook struct {
    k8sClient               kubernetes.Interface
    cdiClient                cdiclient.Interface
    snapClient               snapclient.Interface
    controllerRuntimeClient  client.Client
}

主要驗證項目：

PVC 或 Storage spec 必須存在（不能同時指定兩者）
儲存大小驗證（最小 1MiB）
StorageClass 名稱格式檢查
AccessModes 驗證
Source/SourceRef 欄位合法性
各來源型別特定驗證（HTTP URL 格式、PVC 參考存在性等）
阻止建立重複名稱：如果同名 PVC 已存在，拒絕建立 DataVolume
阻止 Spec 更新：建立後 spec 不可變更（除了 Checkpoint 用於多階段遷移）

DataVolume Mutating Webhook

// pkg/apiserver/webhooks/datavolume-mutate.go (第 41-45 行)
type dataVolumeMutatingWebhook struct {
    k8sClient      kubernetes.Interface
    cdiClient      cdiclient.Interface
    tokenGenerator token.Generator
}

變更邏輯：

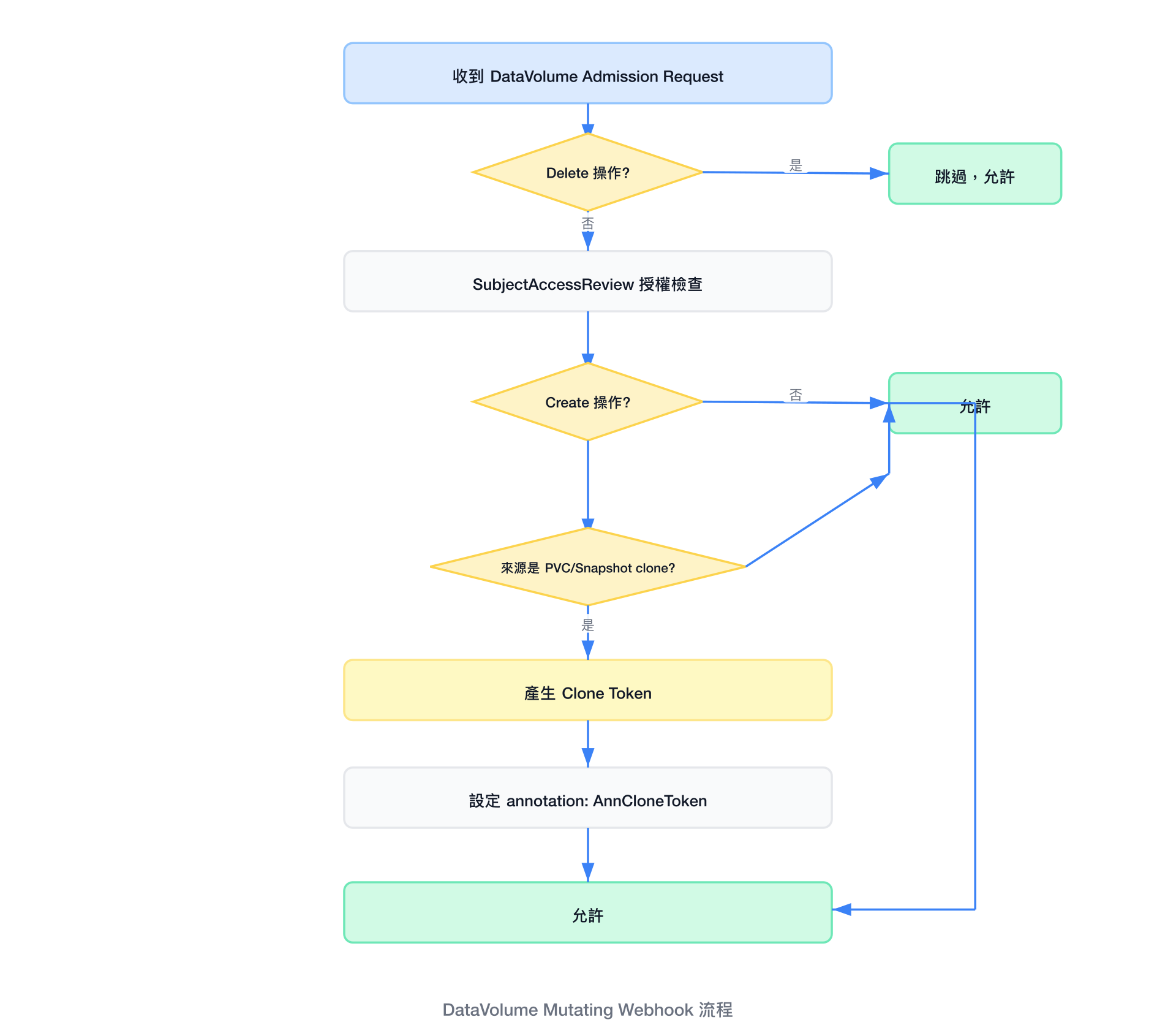

DataVolume Mutating Webhook 流程

跨 Namespace 克隆安全性

CDI 使用 SubjectAccessReview 驗證請求者是否有權讀取來源 namespace 的 PVC/Snapshot。通過驗證後，Mutating Webhook 產生一個帶有 token.OperationClone 的 JWT Token 並注入 DataVolume 的 annotation，後續控制器會驗證此 Token。

PVC Mutating Webhook

// pkg/apiserver/webhooks/pvc-mutate.go (第 36-38 行)
type pvcMutatingWebhook struct {
    client client.Client
}

此 Webhook 僅處理 Create 操作，檢查 PVC 是否帶有 PvcApplyStorageProfileLabel 標籤。若有，呼叫 RenderPvc() 根據 StorageProfile 自動填充 AccessModes 和 VolumeMode。

API Server

CDI API Server 定義在 pkg/apiserver/apiserver.go，提供自訂 API 端點與 Webhook 服務。

架構概覽

// pkg/apiserver/apiserver.go (第 102-125 行)
type cdiAPIApp struct {
    bindAddress string
    bindPort    uint

    client                  kubernetes.Interface
    aggregatorClient        aggregatorclient.Interface
    cdiClient               cdiclient.Interface
    snapClient              snapclient.Interface
    controllerRuntimeClient client.Client

    privateSigningKey *rsa.PrivateKey
    container         *restful.Container
    authorizer        CdiAPIAuthorizer
    authConfigWatcher AuthConfigWatcher
    cdiConfigTLSWatcher cryptowatch.CdiConfigTLSWatcher
    certWarcher       CertWatcher
    tokenGenerator    token.Generator
    installerLabels   map[string]string
}

API Group 與端點

項目	值
API Group	`upload.cdi.kubevirt.io`
API Version	`v1beta1`
Upload 端點	`POST /namespaces/{namespace}/uploadtokenrequests`

Upload Token 產生流程：

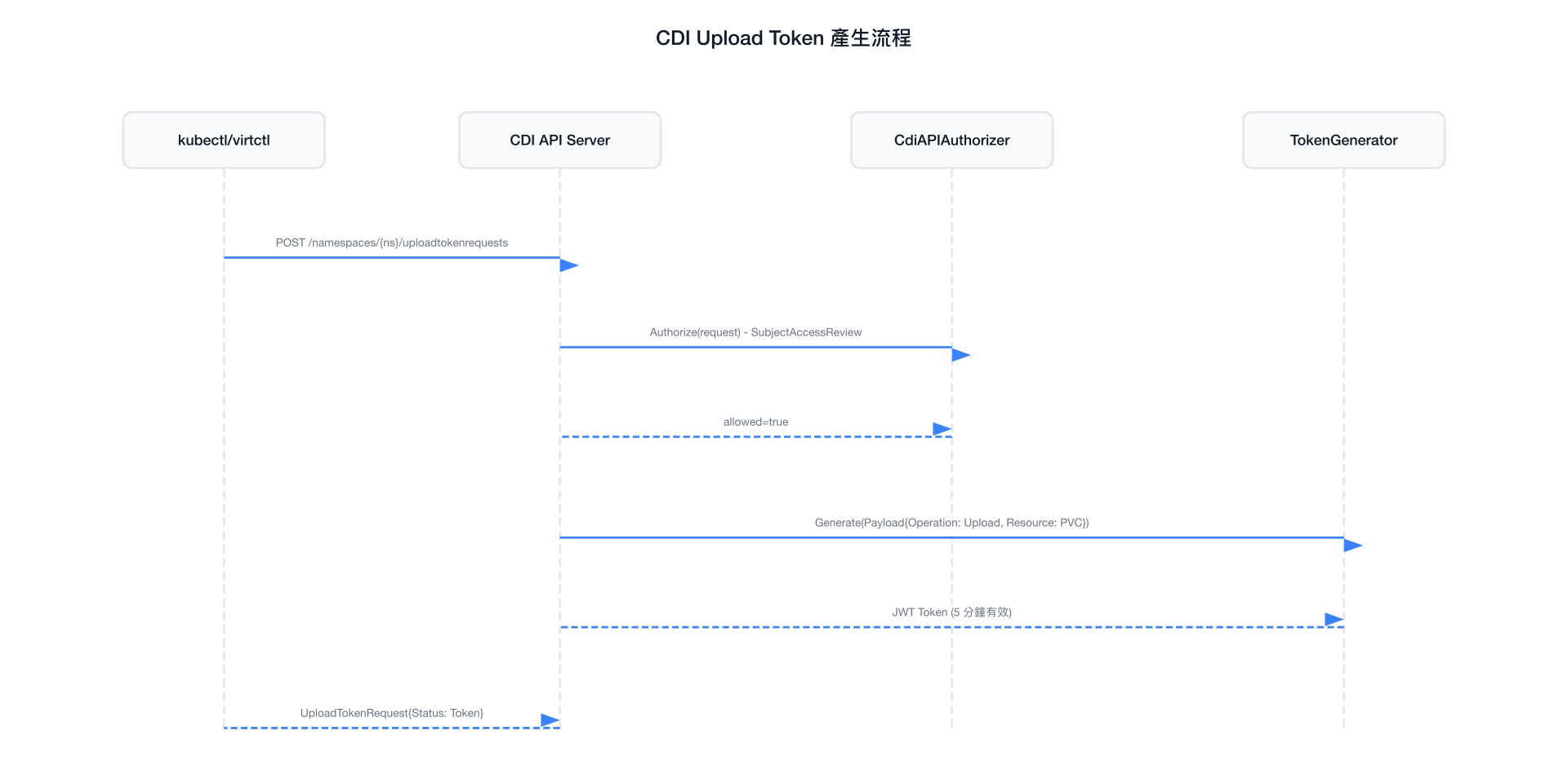

CDI Upload Token 產生流程

Token 有效期為 5 分鐘：

func newUploadTokenGenerator(key *rsa.PrivateKey) token.Generator {
    return token.NewGenerator(common.UploadTokenIssuer, key, 5*time.Minute)
}

Webhook 註冊

API Server 啟動時依序註冊所有 Webhook：

// pkg/apiserver/apiserver.go (約第 190-223 行)
app.createDataVolumeValidatingWebhook()
app.createDataVolumeMutatingWebhook()
app.createPvcMutatingWebhook()
app.createCDIValidatingWebhook()
app.createObjectTransferValidatingWebhook()
app.createDataImportCronValidatingWebhook()
app.createPopulatorValidatingWebhook()

TLS 設定

func (app *cdiAPIApp) getTLSConfig() (*tls.Config, error) {
    authConfig := app.authConfigWatcher.GetAuthConfig()
    cryptoConfig := app.cdiConfigTLSWatcher.GetCdiTLSConfig()

    tlsConfig := &tls.Config{
        CipherSuites: cryptoConfig.CipherSuites,
        ClientCAs:    authConfig.CertPool,
        ClientAuth:   tls.VerifyClientCertIfGiven,
        MinVersion:   cryptoConfig.MinVersion,
        // 動態驗證客戶端憑證的 CN
        VerifyPeerCertificate: func(rawCerts [][]byte,
            verifiedChains [][]*x509.Certificate) error {
            // 驗證 Subject.CommonName 是否在白名單中
        },
    }
    return tlsConfig, nil
}

TLS 安全特性

支援透過 CDIConfigSpec.TLSSecurityProfile 設定 cipher suite 與最低 TLS 版本
使用 VerifyClientCertIfGiven 模式，允許但不強制客戶端憑證
動態 TLS 設定：透過 GetConfigForClient callback 支援不停機更新
簽名金鑰存放在 Secret cdi-api-signing-key 中

Populator Controllers

Populator 控制器使用 Kubernetes Volume Populator 機制，取代傳統的 annotation-based 匯入方式。

Populator 基礎結構

// pkg/controller/populators/populator-base.go (第 51-60 行)
type ReconcilerBase struct {
    client          client.Client
    recorder        record.EventRecorder
    scheme          *runtime.Scheme
    log             logr.Logger
    featureGates    featuregates.FeatureGates
    sourceKind      string
    installerLabels map[string]string
}

四種 Populator

Populator	來源種類	用途
ImportPopulator	`VolumeImportSourceRef`	HTTP/S3/GCS/Registry 匯入
UploadPopulator	`VolumeUploadSourceRef`	直接上傳
ClonePopulator	PVC / VolumeSnapshot	PVC 或 Snapshot 克隆
ForkliftPopulator	`OvirtVolumePopulator` / `OpenstackVolumePopulator`	oVirt 與 OpenStack 虛擬機器遷移

ForkliftPopulator 特別值得注意——它屬於 forklift.cdi.kubevirt.io API Group，專門為 Forklift 遷移工具提供支援：

// pkg/controller/populators/forklift-populator.go (第 41 行)
const apiGroup = "forklift.cdi.kubevirt.io"

// 第 53-58 行
type ForkliftPopulatorReconciler struct {
    ReconcilerBase
    importerImage       string
    ovirtPopulatorImage string
}

Transfer Controller

Transfer Controller 實作 ObjectTransfer CRD，支援跨 namespace 的 DataVolume/PVC 轉移。

狀態機

// pkg/controller/transfer/controller.go (第 65-71 行)
type ObjectTransferReconciler struct {
    Client          client.Client
    Recorder        record.EventRecorder
    Scheme          *runtime.Scheme
    Log             logr.Logger
    InstallerLabels map[string]string
}

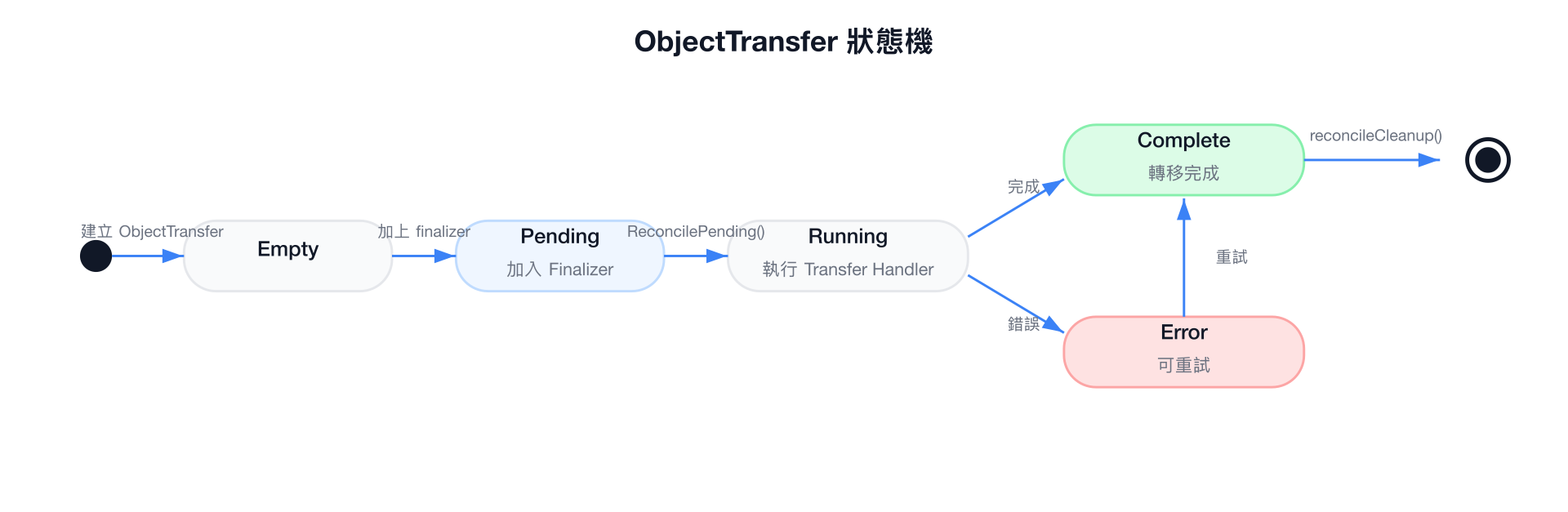

ObjectTransfer 狀態機

Handler 選擇（第 203-220 行）：

func (r *ObjectTransferReconciler) getHandler(ot *cdiv1.ObjectTransfer) (transferHandler, error) {
    switch strings.ToLower(ot.Spec.Source.Kind) {
    case "datavolume":
        return &dataVolumeTransferHandler{...}, nil
    case "persistentvolumeclaim":
        return &pvcTransferHandler{...}, nil
    }
    return nil, fmt.Errorf("invalid kind %q", ot.Spec.Source.Kind)
}

輔助控制器

StorageProfileController

// pkg/controller/storageprofile-controller.go (第 62-70 行)
type StorageProfileReconciler struct {
    client          client.Client
    uncachedClient  client.Client
    recorder        record.EventRecorder
    scheme          *runtime.Scheme
    log             logr.Logger
    installerLabels map[string]string
}

職責：為每個 StorageClass 自動建立並維護 StorageProfile，包含：

克隆策略推薦（copy/snapshot/csi-clone）
ClaimPropertySets（AccessModes + VolumeMode 組合）
DataImportCron 來源格式
VolumeSnapshotClass 對應

DataImportCronController

// pkg/controller/dataimportcron-controller.go (第 78-88 行)
type DataImportCronReconciler struct {
    client          client.Client
    uncachedClient  client.Client
    recorder        record.EventRecorder
    scheme          *runtime.Scheme
    log             logr.Logger
    image           string
    pullPolicy      string
    cdiNamespace    string
    installerLabels map[string]string
}

職責：根據 cron 排程定期檢查映像來源（Registry/HTTP）是否有更新，若有則建立新的 DataVolume 匯入，並管理舊版本的垃圾回收。

CDIConfigController

// pkg/controller/config-controller.go (第 64-75 行)
type CDIConfigReconciler struct {
    client                 client.Client
    uncachedClient         client.Client
    recorder               record.EventRecorder
    scheme                 *runtime.Scheme
    log                    logr.Logger
    uploadProxyServiceName string
    configName             string
    cdiNamespace           string
    installerLabels        map[string]string
}

職責：維護 CDIConfig 資源，同步以下設定：

Upload Proxy URL（優先順序：Override → Ingress → Route）
預設 Pod 資源限制（CPU: 100m-750m，Memory: 60M-600M）
Scratch Space StorageClass
檔案系統 overhead
Import Proxy 設定

ConfigController 預設資源

// pkg/controller/config-controller.go (第 55-58 行)
defaultCPULimit   = "750m"
defaultMemLimit   = "600M"
defaultCPURequest = "100m"
defaultMemRequest = "60M"

這些值會套用到所有 importer/cloner/uploader Pod，可透過 CDIConfigSpec.PodResourceRequirements 覆寫。

CDI — 控制器與 API ​

控制器總覽 ​

控制器註冊表 ​

註冊程式碼範例 ​

DataVolume Import Controller 深入分析 ​

ReconcilerBase 基礎結構 ​

ImportReconciler 結構 ​

調和流程（Reconciliation Flow） ​

syncImport 核心邏輯 ​

dvSyncState 結構 ​

CDI Operator Controller ​

ReconcileCDI 結構 ​

Reconcile 流程 ​

資源管理 ​

CRD 型別定義 ​

DataVolume ​

DataVolumeSpec ​

DataVolumeSource ​

各來源型別詳解 ​

DataVolumeStatus ​

DataVolumeCondition ​

CDI（Operator CR） ​

CDISpec ​

CDIConfig ​

StorageProfile ​

DataImportCron ​

Webhook 機制 ​

Webhook 列表 ​

DataVolume Validating Webhook ​

DataVolume Mutating Webhook ​

PVC Mutating Webhook ​

API Server ​

架構概覽 ​

API Group 與端點 ​

Webhook 註冊 ​

TLS 設定 ​

Populator Controllers ​

Populator 基礎結構 ​

四種 Populator ​

Transfer Controller ​

狀態機 ​

輔助控制器 ​

StorageProfileController ​

DataImportCronController ​

CDIConfigController ​
