Apache Kafka — 系統架構
分析版本
本文件基於 commit 7b8549f3 進行分析。
相關章節
專案目錄結構
Kafka 採用 Gradle Multi-Project 建置，根目錄下每個子目錄對應一個獨立模組：
| 目錄 / 模組 | 語言 | 說明 |
|---|---|---|
core/ | Scala | Kafka Broker 核心實作（KafkaBroker、ReplicaManager、LogManager） |
clients/ | Java | 官方用戶端程式庫（Producer、Consumer、AdminClient） |
streams/ | Java | Kafka Streams DSL 與 Processor API |
connect/ | Java | Kafka Connect 資料整合框架（含多個子模組） |
raft/ | Java | KRaft（Kafka Raft）協定實作 |
metadata/ | Java | 叢集元資料管理（KRaft Metadata Log） |
storage/ | Java | 統一儲存層抽象 |
server/ | Java | 伺服器端共用邏輯 |
server-common/ | Java | Broker 與 Controller 共用程式碼 |
coordinator-common/ | Java | 協調器共用抽象 |
group-coordinator/ | Java | Consumer Group 協調器 |
transaction-coordinator/ | Java | 事務協調器 |
share-coordinator/ | Java | Share Group 協調器（KIP-932） |
tools/ | Java/Scala | 管理命令列工具 |
shell/ | Java | Kafka Shell 框架 |
generator/ | Java | RPC 訊息程式碼自動生成器 |
trogdor/ | Java | 分散式測試與壓力測試框架 |
jmh-benchmarks/ | Java | JMH 微基準測試套件 |
config/ | 設定 | Broker、Producer、Consumer 等設定檔範例 |
bin/ | Shell | 管理腳本（kafka-topics.sh、kafka-server-start.sh 等） |
KRaft 模式架構
ZooKeeper 移除歷程
| 版本 | 里程碑 |
|---|---|
| 2.8 | KRaft 模式以早期存取（EA）形式引入 |
| 3.3 | KRaft 模式正式 GA（生產就緒） |
| 3.7 | ZooKeeper 模式標記為 Deprecated |
| 4.0 | ZooKeeper 模式完全移除，KRaft 成為唯一選項 |

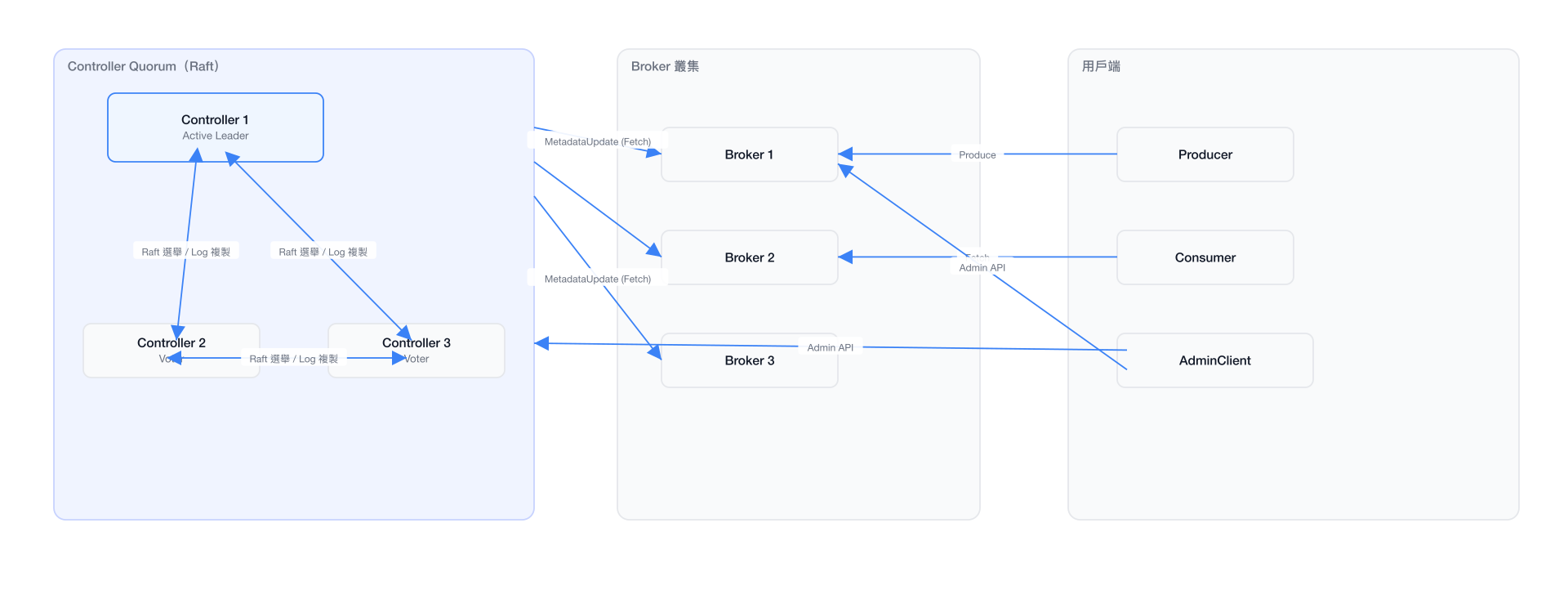

KRaft 叢集拓撲
Controller 與 Broker 合設
在 KRaft 模式下，Controller 與 Broker 可以合設於同一程序（process.roles=broker,controller），也可以分離部署（process.roles=controller 或 process.roles=broker）。生產環境建議分離部署以提高隔離性。
Broker 內部架構

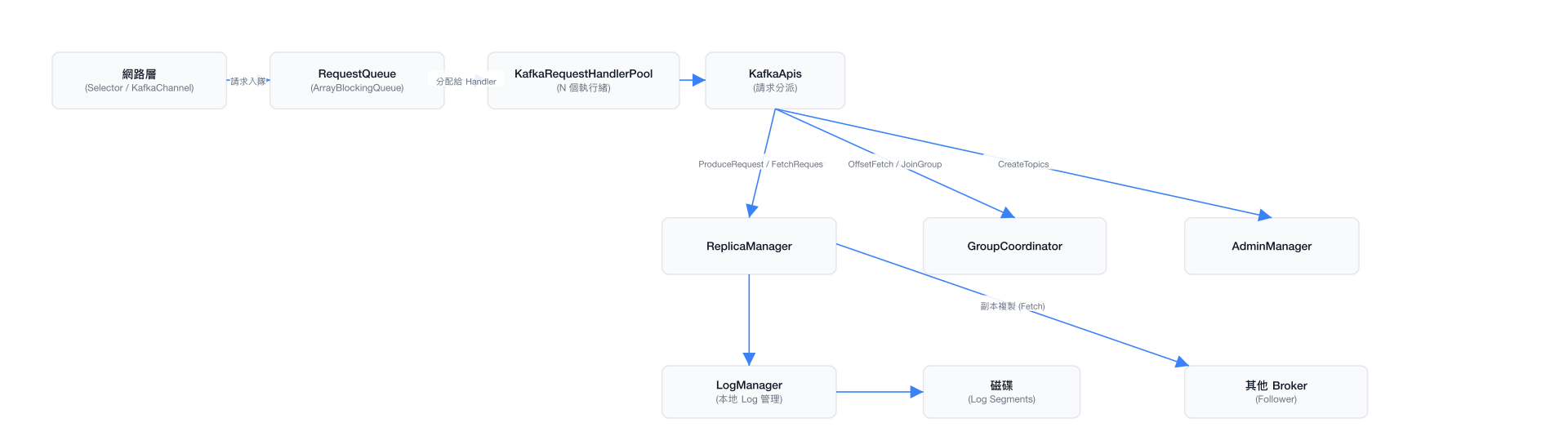

請求處理流程
主要 Scala 元件（core/src/main/scala/kafka/）
| 元件 | 說明 |
|---|---|
KafkaBroker | Broker 主程序，負責啟動所有子系統 |
KafkaApis | 所有 Kafka 協定請求的處理分派層 |
ReplicaManager | 管理本地 Partition 副本、處理 Leader 選舉與 ISR 維護 |
LogManager | 管理所有 Topic Partition 的本地 Log 儲存（含 Log Segment 輪轉） |
Partition | 單一 Partition 的副本狀態機（Leader 寫入、Follower 複製） |
KafkaController | （已移至 raft/ 與 metadata/）叢集控制器邏輯 |
GroupCoordinator | Consumer Group 協調（已移至 group-coordinator/） |
TransactionCoordinator | 事務協調（已移至 transaction-coordinator/） |
Log 儲存機制
Topic Partition Log 結構
每個 Topic Partition 在磁碟上對應一個目錄（<topic>-<partition>/），目錄內包含：
/kafka-logs/
my-topic-0/
00000000000000000000.log # 訊息資料 (Log Segment)
00000000000000000000.index # Offset 索引（稀疏）
00000000000000000000.timeindex # 時間戳索引
00000000000000100000.log # 下一個 Segment（輪轉後）
00000000000000100000.index
leader-epoch-checkpoint # Leader Epoch 記錄Log Segment 管理
| 參數 | 說明 |
|---|---|
log.segment.bytes | 單個 Segment 最大大小（預設 1GB），超過後輪轉新 Segment |
log.roll.ms | 按時間輪轉 Segment 的間隔 |
log.retention.bytes | Log 保留的最大總大小 |
log.retention.ms | Log 保留時間（預設 7 天） |
log.cleanup.policy | 清理策略：delete（刪除過期）或 compact（保留最新 key） |

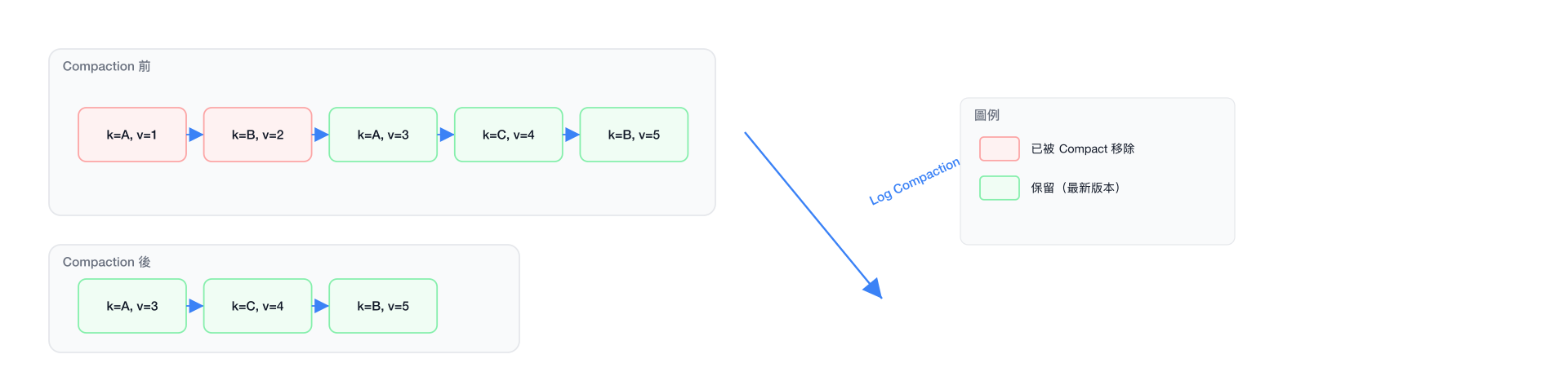

Log Compaction
Log Compaction 保留每個 Key 最新的訊息版本，常用於狀態儲存：
副本複製協定

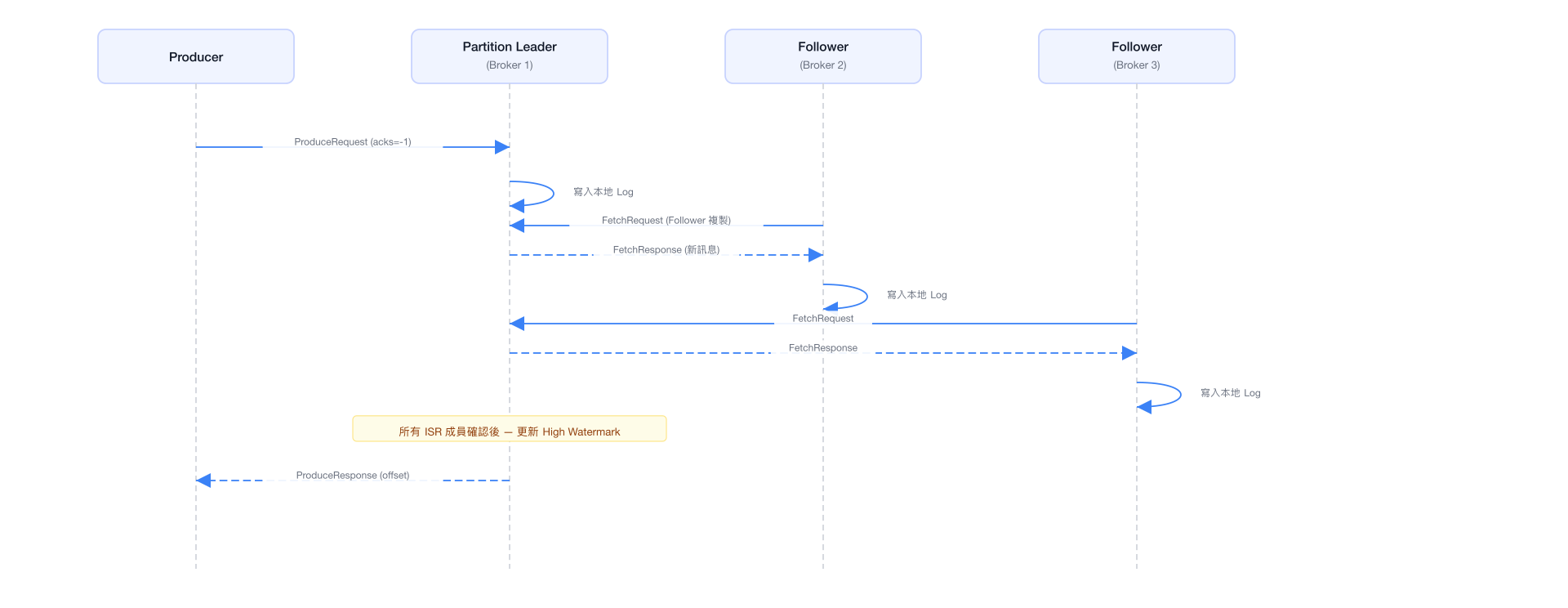

ISR（In-Sync Replicas）機制
| 概念 | 說明 |
|---|---|
| ISR（In-Sync Replicas） | 與 Leader Log 進度在 replica.lag.time.max.ms 內同步的副本集合 |
| High Watermark（HW） | 所有 ISR 成員都已寫入的最大 Offset，Consumer 只能讀到此位置 |
| Log End Offset（LEO） | 該副本 Log 最後一條訊息的下一個 Offset |
| Leader Epoch | 每次 Leader 切換遞增的版本號，用於處理副本不一致情況 |
網路協定層
Kafka 二進位協定
Kafka 使用自訂的二進位協定（TCP），每個請求結構：
Request Header:
api_key (INT16) - API 類型（如 Produce=0, Fetch=1）
api_version (INT16) - API 版本（支援版本協商）
correlation_id (INT32) - 請求關聯 ID
client_id (STRING) - 用戶端標識
Request Body:
（依 api_key 不同而異）目前支援超過 60 種 API（Request Types），從 Produce/Fetch 到元資料管理，均使用同一套二進位協定框架。協定版本協商允許用戶端與 Broker 之間向後相容。
網路執行緒模型
| 元件 | 說明 |
|---|---|
Acceptor | 單一執行緒，負責接受新 TCP 連線 |
Processor（N 個） | 每個 Listener 有多個 Processor 執行緒，負責讀取/寫入 Socket |
KafkaRequestHandlerPool | M 個 Handler 執行緒，從 RequestQueue 取出請求並實際處理 |
參數：num.network.threads | 控制 Processor 執行緒數（預設 3） |
參數：num.io.threads | 控制 Handler 執行緒數（預設 8） |
