Apache Kafka — 核心模組深度解析
分析版本
本文件基於 commit 7b8549f3 進行分析。
相關章節
core 模組（Scala）
core/ 是 Kafka Broker 的核心實作，以 Scala 編寫，包含所有伺服器端邏輯。
主要元件
| 套件 / 類別 | 說明 |
|---|---|
kafka.server.KafkaBroker | Broker 主程序，啟動所有子系統的生命週期管理 |
kafka.server.KafkaApis | 所有 Kafka 協定請求（60+ 種）的處理分派層 |
kafka.server.ReplicaManager | 管理本地 Partition 副本，處理 Leader/Follower 讀寫 |
kafka.log.LogManager | 管理所有 Topic Partition 的本地磁碟 Log |
kafka.log.UnifiedLog | 單一 Partition Log 的讀寫操作封裝 |
kafka.log.LogSegment | Log Segment 讀寫（含 .log、.index、.timeindex） |
kafka.log.LogCleaner | Log Compaction 後台執行緒 |
kafka.network.SocketServer | TCP 網路層，管理 Acceptor 與 Processor 執行緒 |
kafka.network.RequestChannel | Processor 與 Handler 之間的請求/回應通道 |
kafka.admin.AdminManager | Topic 建立/刪除、Partition 重分配等管理操作 |
kafka.coordinator.group.GroupCoordinator | Consumer Group 協調器（已移至 group-coordinator 模組） |
kafka.coordinator.transaction.TransactionCoordinator | 事務協調器（已移至 transaction-coordinator 模組） |

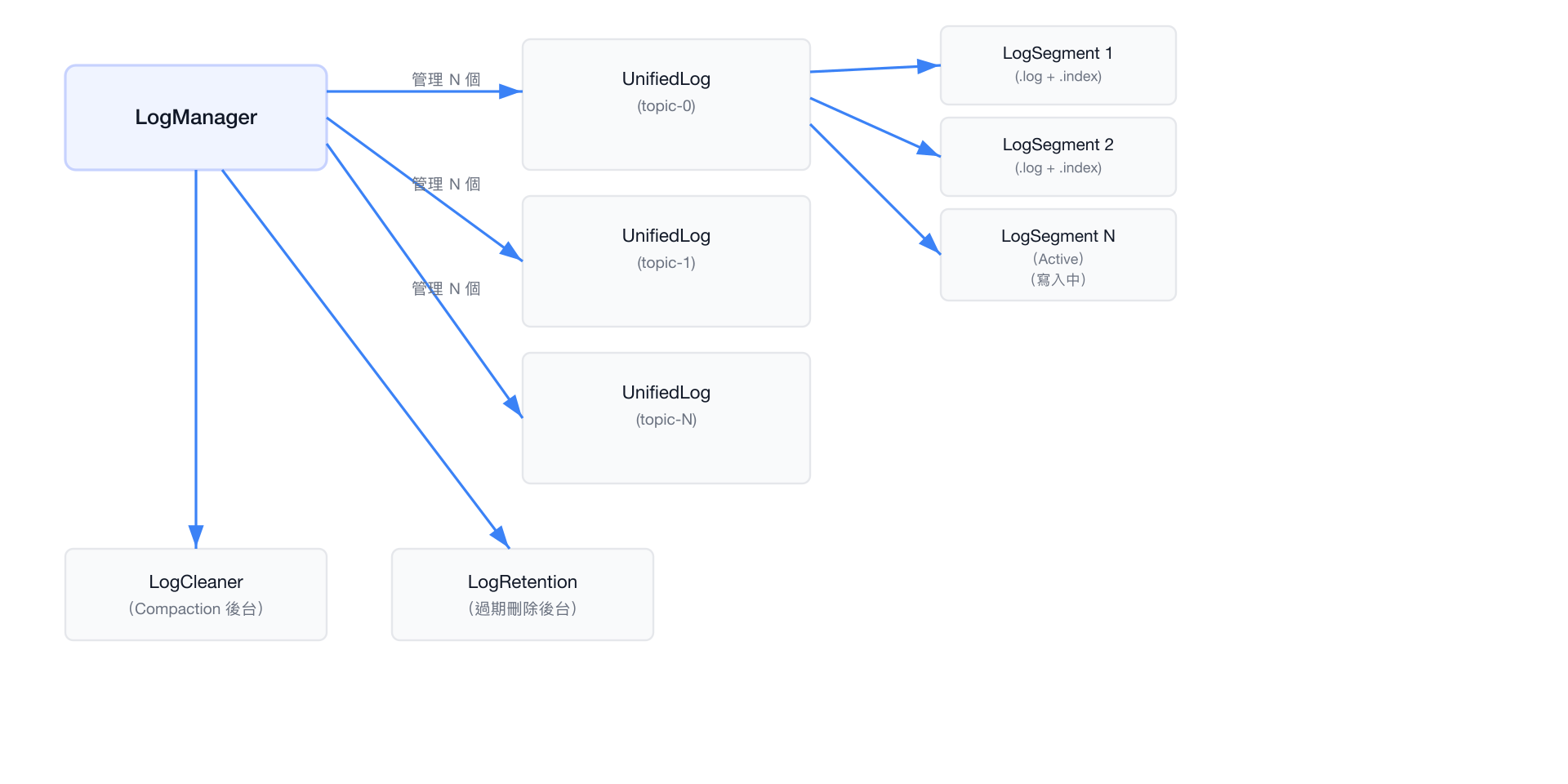

LogManager 架構
clients 模組（Java）
clients/ 是官方 Java 用戶端程式庫，Java Release Target 設為 11，向後相容。
主要類別
| 類別 | 說明 |
|---|---|
KafkaProducer<K,V> | 執行緒安全的訊息生產者，含 RecordAccumulator 與 Sender 執行緒 |
KafkaConsumer<K,V> | 單一執行緒消費者（非執行緒安全），含 Fetcher 與 ConsumerCoordinator |
AdminClient | 叢集管理用戶端（建立/刪除 Topic、查詢 Consumer Group 等） |
MockProducer<K,V> | 單元測試用 Mock 實作 |
MockConsumer<K,V> | 單元測試用 Mock 實作 |
序列化介面
java
// 自訂序列化器介面
public interface Serializer<T> extends Closeable {
byte[] serialize(String topic, T data);
// 含 Header 的序列化（版本協商）
default byte[] serialize(String topic, Headers headers, T data) {
return serialize(topic, data);
}
}內建序列化器：StringSerializer、IntegerSerializer、LongSerializer、ByteArraySerializer、ByteBufferSerializer、DoubleSerializer、UUIDSerializer、VoidSerializer
子模組
| 子模組 | 說明 |
|---|---|
clients:clients-integration-tests | 用戶端整合測試 |
streams 模組（Java）
streams/ 是 Kafka Streams 串流處理程式庫，Java Release Target 設為 11。

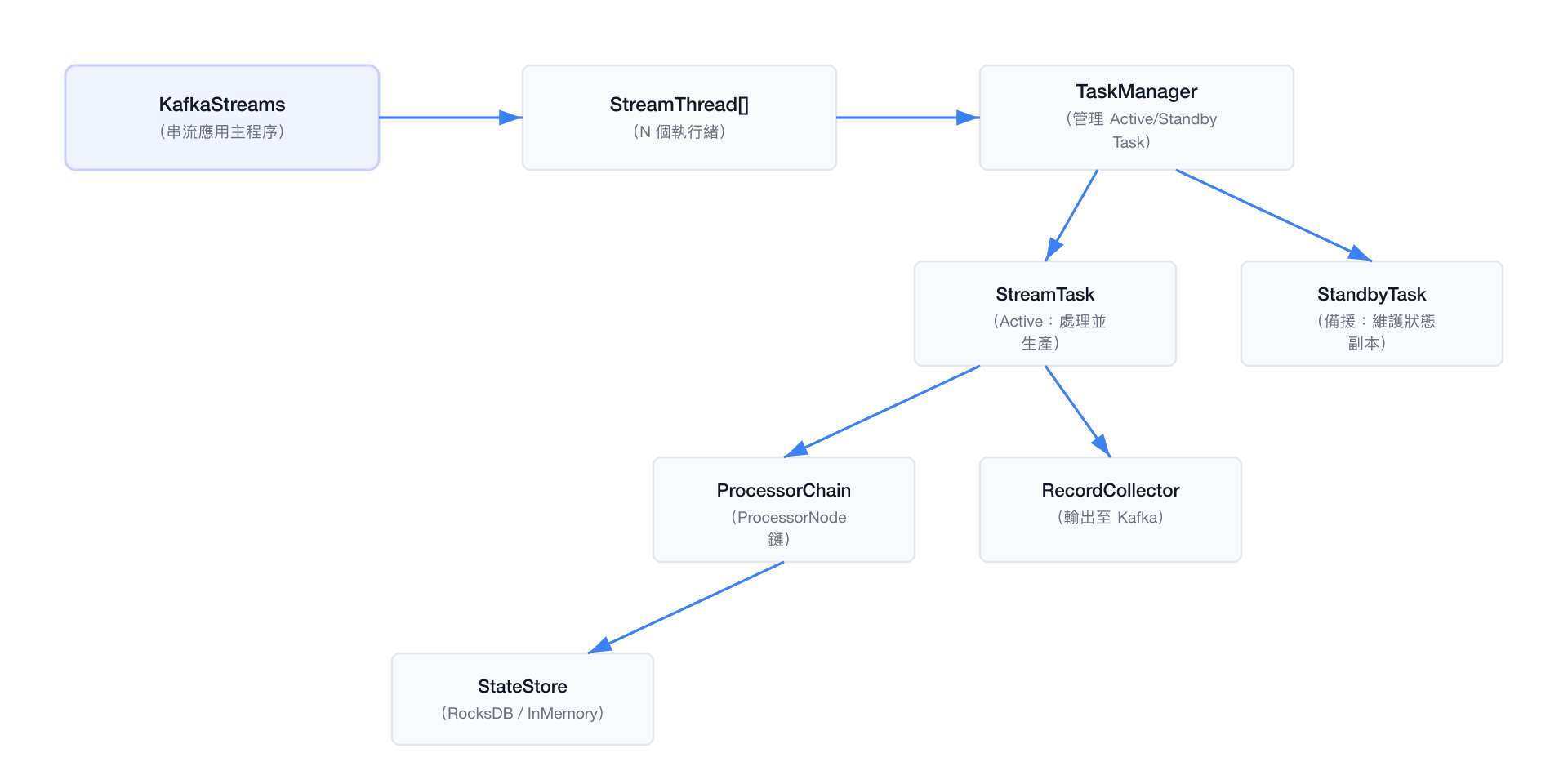

核心類別層次
StreamsBuilder 主要 API
| API | 說明 |
|---|---|
stream(topic) | 建立 KStream（無界流） |
table(topic) | 建立 KTable（變更日誌表） |
globalTable(topic) | 建立 GlobalKTable（廣播給所有 Task） |
KStream.filter() | 過濾訊息 |
KStream.map() / mapValues() | 轉換訊息 |
KStream.flatMap() | 一對多轉換 |
KStream.groupByKey() | 按 Key 分組，返回 KGroupedStream |
KGroupedStream.count() | 計數聚合 |
KGroupedStream.aggregate() | 自訂聚合函數 |
KStream.join(KTable) | Stream-Table Join |
KStream.join(KStream) | Stream-Stream Join（需指定視窗） |
KTable.toStream() | 轉換 KTable 為 KStream（changelog） |
子模組
| 子模組 | 說明 |
|---|---|
streams:streams-scala | Scala API 包裝（Implicit Conversions） |
streams:test-utils | 測試工具（TopologyTestDriver） |
streams:examples | 範例應用程式 |
streams:integration-tests | 整合測試 |
streams:upgrade-system-tests-* | 版本升級系統測試（從 0.11.0 到 4.1） |
connect 模組（Java）
Kafka Connect 是資料整合框架，分為多個子模組：

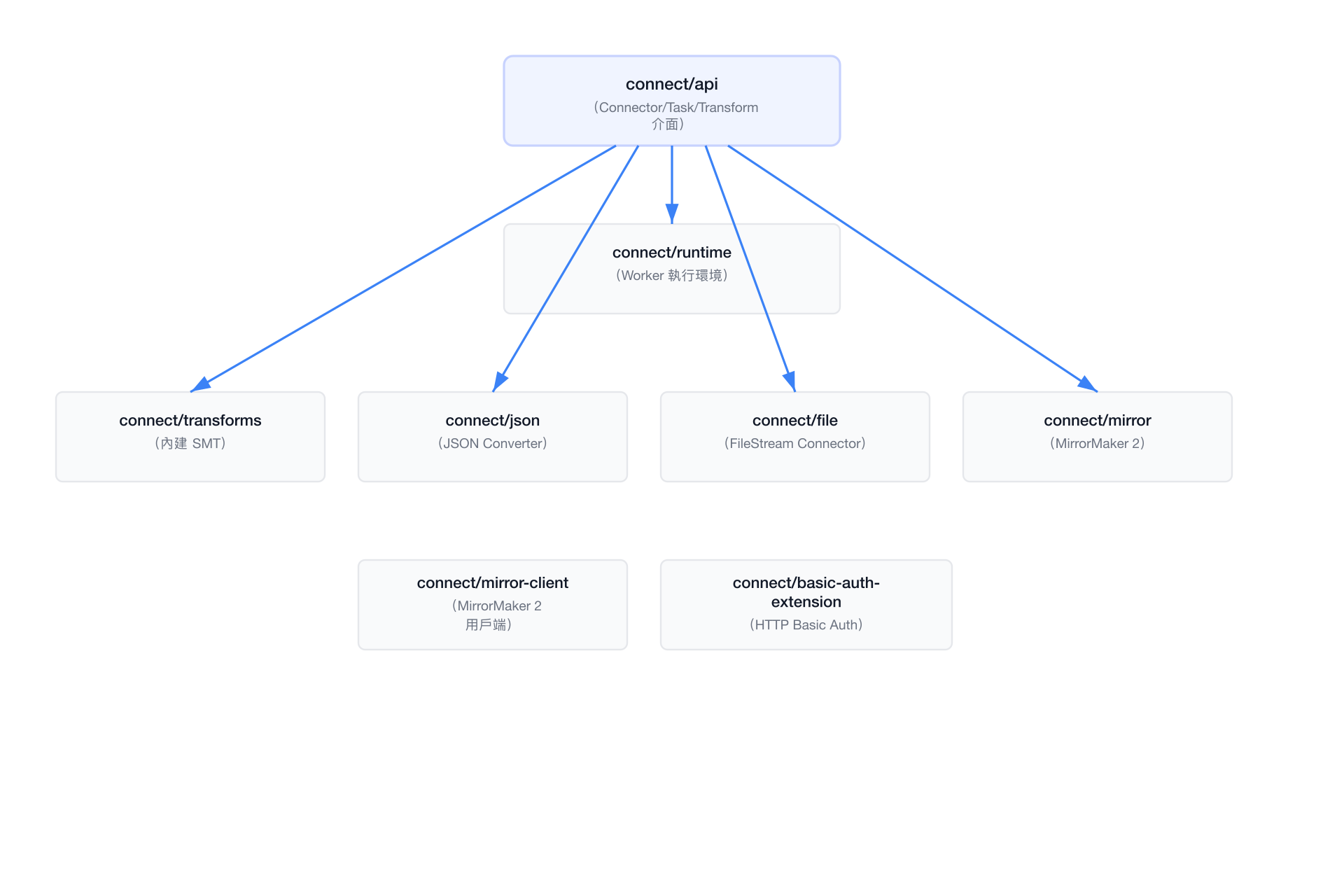

子模組架構
Connector 開發介面
java
// Source Connector 開發介面
public abstract class SourceConnector extends Connector {
public abstract List<Map<String, String>> taskConfigs(int maxTasks);
public abstract Class<? extends Task> taskClass();
}
// Source Task 開發介面
public abstract class SourceTask extends Task {
public abstract List<SourceRecord> poll() throws InterruptedException;
public abstract void commitRecord(SourceRecord record, RecordMetadata metadata);
}
// Single Message Transform 介面
public interface Transformation<R extends ConnectRecord<R>> extends Configurable, Closeable {
R apply(R record);
}內建 SMT（Single Message Transforms）
| Transform | 說明 |
|---|---|
ReplaceField | 新增、重命名或刪除欄位 |
MaskField | 遮蔽欄位值（替換為 null 或預設值） |
ExtractField | 從 Struct 或 Map 中提取單一欄位 |
InsertField | 插入靜態欄位（如 topic、partition、offset） |
SetSchemaMetadata | 設定或修改 Schema 名稱/版本 |
ValueToKey | 以 Value 欄位替換 Record Key |
HoistField | 將 Value 包裝於指定欄位名稱的 Struct 中 |
Cast | 欄位型別轉換 |
TimestampConverter | 時間戳格式轉換 |
Filter | 條件過濾（配合 Predicate 使用） |
HeaderFrom | 從 Header 移動值到 Key/Value |
raft 模組（Java）
raft/ 實作了 KRaft（Kafka Raft） 協定，取代 Apache ZooKeeper：
核心類別
| 類別 | 說明 |
|---|---|
KafkaRaftClient | KRaft 用戶端主程序，管理選舉與 Log 複製 |
KafkaRaftManager | KRaft 管理器，整合 RaftClient 與 Kafka 網路層 |
QuorumState | Raft 成員狀態機（Candidate / Leader / Voted / Unattached / Observer） |
ReplicatedLog | Raft Log 抽象，儲存所有 Metadata 記錄 |
BatchAccumulator | 批次累積 Metadata 變更記錄 |

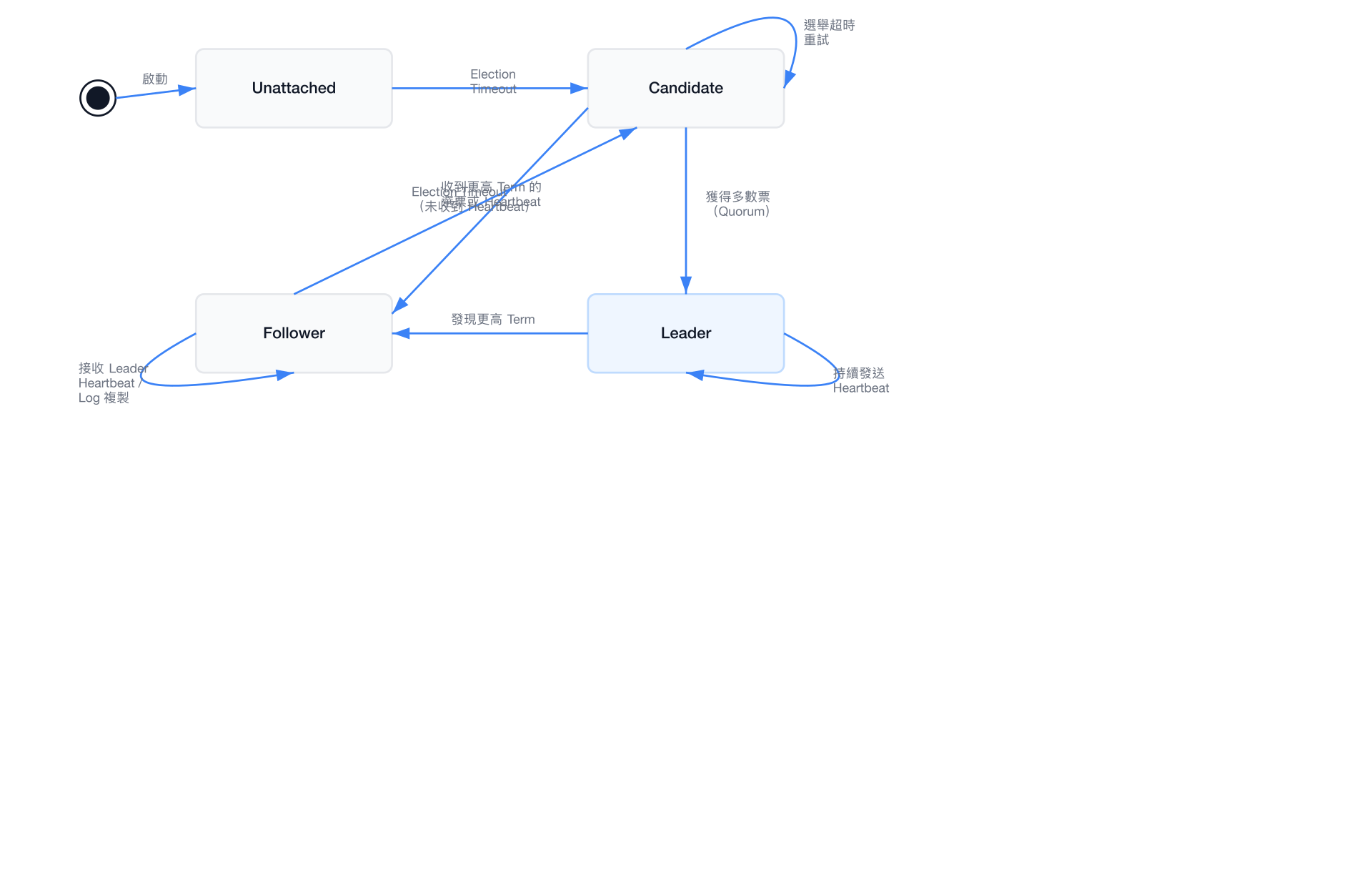

Raft 狀態機
metadata 模組（Java）
metadata/ 管理 KRaft 模式下的叢集元資料：
| 元素 | 說明 |
|---|---|
| MetadataImage | 叢集元資料的不可變快照（Broker、Topic、Partition、Config 等） |
| MetadataPublisher | 訂閱並消費 Metadata Log 變更事件的介面 |
| MetadataLoader | 從 Metadata Log 載入並重放（Replay）元資料 |
| MetadataDelta | 兩個 MetadataImage 之間的差異 |
| BrokerRegistration | Broker 節點註冊資訊（rack、endpoints、features） |
storage 模組（Java）
storage/ 提供統一儲存層抽象，目前 Tiered Storage（分層儲存）功能基於此模組實作：
| 功能 | 說明 |
|---|---|
| Tiered Storage | 將 Log Segment 自動 offload 至遠端儲存（S3/GCS/HDFS） |
| RemoteLogManager | 管理 Remote Log Segment 的上傳、查詢、刪除 |
| RemoteStorageManager | 遠端儲存後端的可插拔介面（Plugin SPI） |
| RemoteLogMetadataManager | 遠端 Log 元資料的可插拔儲存介面 |
Tiered Storage
Kafka 4.x 的 Tiered Storage 功能允許將冷資料 offload 至物件儲存（如 S3），大幅降低 Broker 本地磁碟需求，同時保持完整的訊息存取能力。
