Monitoring — 系統架構

本文件深入分析 kubevirt/monitoring 專案的原始碼架構，涵蓋核心工具、建置系統與 Go Module 設計。

相關章節

各工具的核心功能請參閱核心功能分析
CI/CD 與自動化工具請參閱指標與告警規則
與 KubeVirt 生態系的整合請參閱外部整合

專案概述

kubevirt/monitoring 是 KubeVirt 生態系的監控基礎設施儲存庫，主要負責：

收集與管理 Grafana 儀表板 (dashboards)
維護 Prometheus Runbook 告警處理手冊
提供 指標命名規範檢查 工具 (linter)
自動化 指標文件產生 與 Runbook 同步

基本資訊

Go 版本：go 1.23.6（根模組，定義於 go.mod）
授權條款：Apache License 2.0
模組路徑：github.com/kubevirt/monitoring
根模組依賴：golang.org/x/tools v0.30.0（用於 go/analysis 靜態分析框架）

系統架構圖

以下展示 monitoring 專案中四個核心工具與外部系統之間的關係：

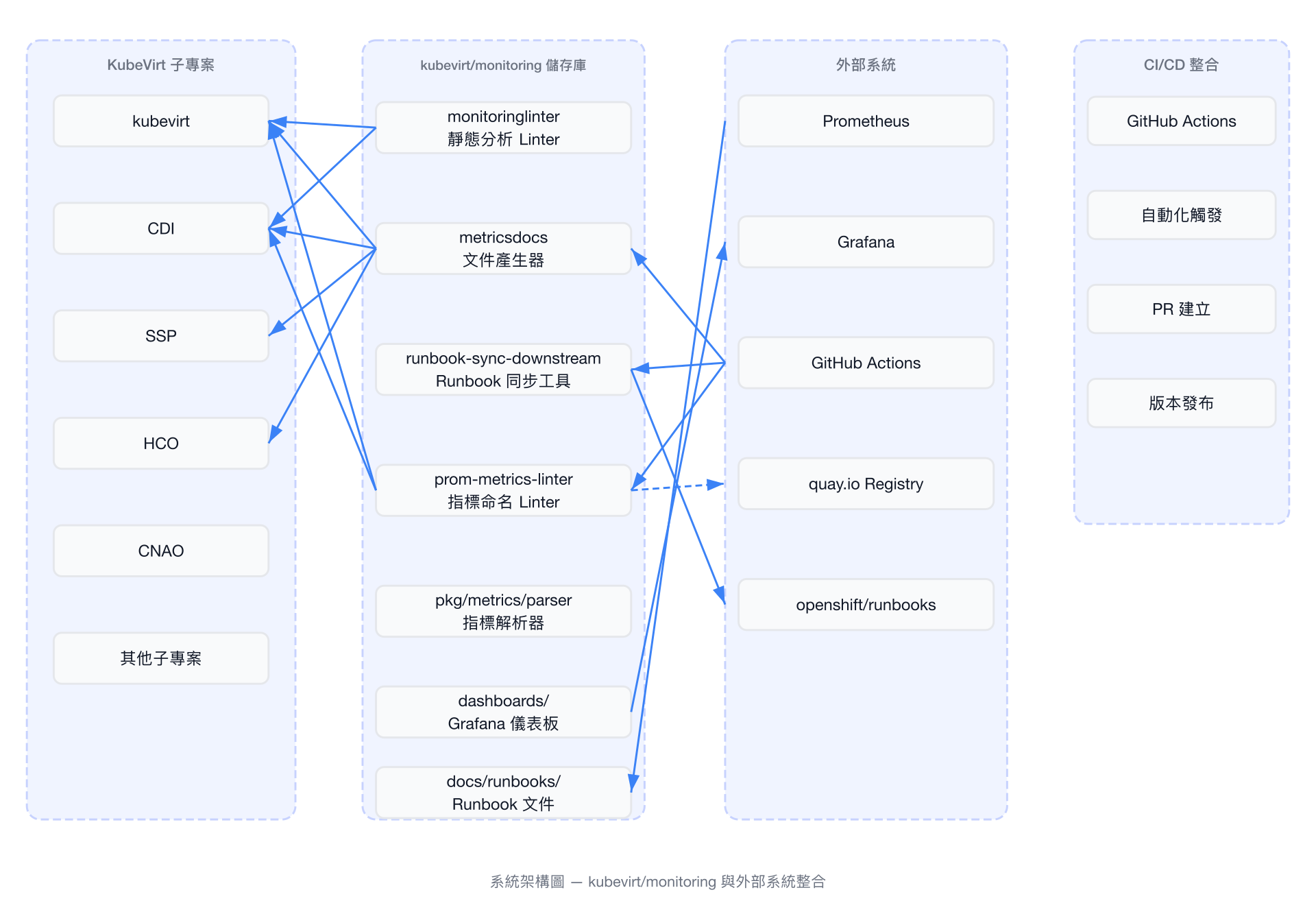

系統架構圖 — kubevirt/monitoring 與外部系統整合

核心工具

專案包含四個主要工具，各自負責不同的監控相關任務：

工具名稱	路徑	功能說明	Go 版本
monitoringlinter	`monitoringlinter/cmd/monitoringlinter/`	基於 `go/analysis` 的靜態分析器，確保 Kubernetes operator 專案的監控程式碼（指標註冊、告警、recording rules）集中於 `pkg/monitoring` 目錄，並使用 `operator-observability` 套件而非直接呼叫 Prometheus 註冊方法	`go 1.23.6`
metricsdocs	`tools/metricsdocs/`	指標文件產生器，自動 clone 九個 KubeVirt 子專案的 Git 儲存庫，解析各專案的 `metrics.md`，並彙整產生統一的指標文件	`go 1.16`
runbook-sync-downstream	`tools/runbook-sync-downstream/`	自動化 Runbook 同步工具，比對上游 (`kubevirt/monitoring`) 與下游 (`openshift/runbooks`) 的 runbook 差異，透過 GitHub API 建立 PR 進行同步，支援新增更新與廢棄標記	`go 1.22.1`
prom-metrics-linter	`test/metrics/prom-metrics-linter/`	以容器化方式運行的 Prometheus 指標命名規範檢查器，基於 `promlint` 並加入 KubeVirt 自定義規則，驗證 operator 名稱前綴、counter 後綴，以及 recording rule 命名結構	`go 1.20`

monitoringlinter

靜態分析 linter，使用 golang.org/x/tools/go/analysis 框架實作。透過 singlechecker.Main() 以獨立指令方式運行。

// monitoringlinter/cmd/monitoringlinter/main.go
func main() {
	singlechecker.Main(monitoringlinter.NewAnalyzer())
}

核心規則：

禁止在專案中任何位置直接呼叫 prometheus.Register() / prometheus.MustRegister()
operatormetrics.RegisterMetrics() 僅允許在 pkg/monitoring 目錄下使用
operatorrules.RegisterAlerts() 與 operatorrules.RegisterRecordingRules() 僅允許在 pkg/monitoring 目錄下使用

安裝方式

bash

go install github.com/kubevirt/monitoring/monitoringlinter/cmd/monitoringlinter@latest
monitoringlinter ./...

metricsdocs

指標文件產生器會從設定檔讀取九個 KubeVirt 子專案的版本資訊，逐一 clone 並解析各專案的指標文件：

// tools/metricsdocs/types.go
var projectsInfo = []*projectInfo{
	{"KUBEVIRT", "kubevirt", defaultOrg, "docs/observability/metrics.md"},
	{"CDI", "containerized-data-importer", defaultOrg, "doc/metrics.md"},
	{"NETWORK_ADDONS", "cluster-network-addons-operator", defaultOrg, "docs/metrics.md"},
	{"SSP", "ssp-operator", defaultOrg, "docs/metrics.md"},
	{"NMO", "node-maintenance-operator", defaultOrg, "docs/metrics.md"},
	{"HPPO", "hostpath-provisioner-operator", defaultOrg, "docs/metrics.md"},
	{"HPP", "hostpath-provisioner", defaultOrg, "docs/metrics.md"},
	{"HCO", "hyperconverged-cluster-operator", defaultOrg, "docs/metrics.md"},
	{"KMP", "kubemacpool", "k8snetworkplumbingwg", "doc/metrics.md"},
}

設定檔格式

設定檔 (tools/metricsdocs/config) 採用 dotenv 格式，定義各子專案的版本號：

KUBEVIRT_VERSION="main"
CDI_VERSION="main"
SSP_VERSION="main"
...

runbook-sync-downstream

自動化同步工具，將 kubevirt/monitoring 中的 runbook 同步至 openshift/runbooks 下游儲存庫。主要功能：

比對上下游 runbook 的最後更新時間
自動建立包含更新內容的 PR（使用 hco-bot 帳號）
標記已在上游廢棄的 runbook
關閉同一 runbook 的過時 PR

// tools/runbook-sync-downstream/main.go
const (
	upstreamRunbooksDir   = "docs/runbooks"
	downstreamRepositoryOwner = "openshift"
	downstreamRepositoryName  = "runbooks"
	downstreamRunbooksDir     = "alerts/openshift-virtualization-operator"
)

需要環境變數

執行此工具需設定 GITHUB_TOKEN 環境變數，並透過 DRY_RUN 控制是否實際推送（預設為 true）。

prom-metrics-linter

基於 promlint 的容器化指標 linter，加入 KubeVirt 專屬的自定義驗證規則：

指標驗證規則：

指標名稱必須以 {operatorName}_ 前綴開頭
若有子 operator，名稱需以 {operatorName}_{subOperatorName}_ 開頭
Counter 類型指標需有 _total 或 _timestamp_seconds 後綴

Recording Rule 驗證規則：

名稱必須遵循 level:metric:operations 三段式結構
metric 段需符合 operator 前綴規範
operations 段需反映 expr 中使用的聚合/時間運算
不可出現重複的 operations token

bash

# 容器化執行方式
podman run -i "quay.io/kubevirt/prom-metrics-linter:<tag>" \
  --metric-families='<metrics_json>' \
  --operator-name=kubevirt \
  --sub-operator-name=<sub-operator>

目錄結構

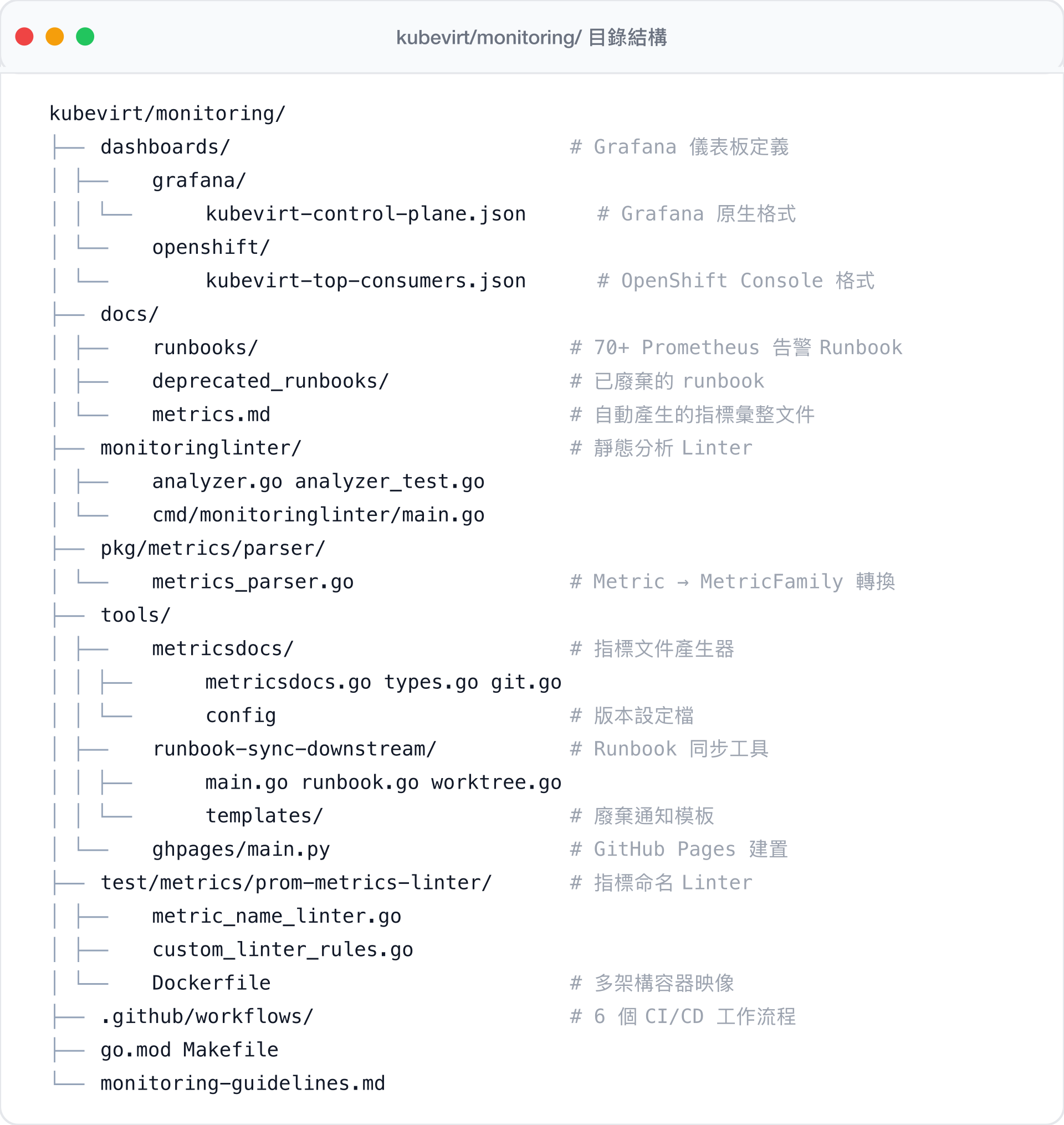

kubevirt/monitoring/ 目錄結構

建置系統

Makefile 目標

專案使用 Makefile 管理所有建置任務，預設容器運行環境為 podman：

Make 目標	功能說明	指令
`build-metricsdocs`	編譯 metricsdocs 工具	`cd ./tools/metricsdocs && go build -ldflags="-s -w" -o _out/metricsdocs .`
`metricsdocs`	執行 metricsdocs（需設定 `CONFIG_FILE`）	`tools/metricsdocs/_out/metricsdocs --config-file $(CONFIG_FILE)`
`monitoringlinter-build`	編譯 monitoringlinter	`go build -o bin/ ./monitoringlinter/cmd/monitoringlinter`
`monitoringlinter-unit-test`	執行 monitoringlinter 單元測試	`go test ./monitoringlinter/...`
`monitoringlinter-test`	執行 monitoringlinter E2E 測試	先 build 再執行 `./monitoringlinter/tests/e2e.sh`
`promlinter-build`	建置 prom-metrics-linter 容器映像	`${CONTAINER_RUNTIME} build -t ${IMG} test/metrics/prom-metrics-linter`
`promlinter-push`	推送 prom-metrics-linter 映像	`${CONTAINER_RUNTIME} push ${IMG}`
`build-runbook-sync-downstream`	編譯 runbook-sync-downstream 工具	`cd tools/runbook-sync-downstream && go build -ldflags="-s -w" -o _out/runbook-sync-downstream .`
`runbook-sync-downstream`	執行 runbook 同步	先 build 再執行同步
`build-runbook-preview`	編譯 runbook 預覽工具	`cd tools/runbook-sync-downstream && go build -ldflags="-s -w" -o _out/runbook-preview ./cmd/preview/`
`lint-markdown`	對 runbook 做 Markdown 格式檢查	使用 `markdownlint-cli2` 容器映像

CI/CD 工作流程（GitHub Actions）

專案共有 6 個 GitHub Actions 工作流程：

工作流程檔案	名稱	觸發條件	功能說明
`sanity.yaml`	Sanity Checks	push/PR to `main`	使用 `markdownlint-cli2` 檢查 `docs/runbooks/.md` 的 Markdown 格式
`publish.yaml`	Generate a build and push to 'ghpages' branch	push to `main`	使用 Python 建置腳本將文件發布至 `ghpages` 分支
`prom-metrics-linter.yaml`	prom-metrics-linter	Release 發布	建置多架構（amd64/arm64/s390x）Docker 映像並推送至 `quay.io/kubevirt/prom-metrics-linter`
`runbook-preview.yaml`	Runbook Downstream Preview	PR 修改 `docs/runbooks/**`	在 PR 中預覽 runbook 轉換為下游格式的結果
`runbook_sync_downstream.yaml`	Run runbook-sync-downstream	每日排程 `04:30 UTC`	自動將 runbook 同步至 `openshift/runbooks` 下游儲存庫
`update_metrics_docs.yaml`	Auto-Update Metrics Documentation	每日排程 `05:00 UTC`	自動更新指標文件並建立 PR

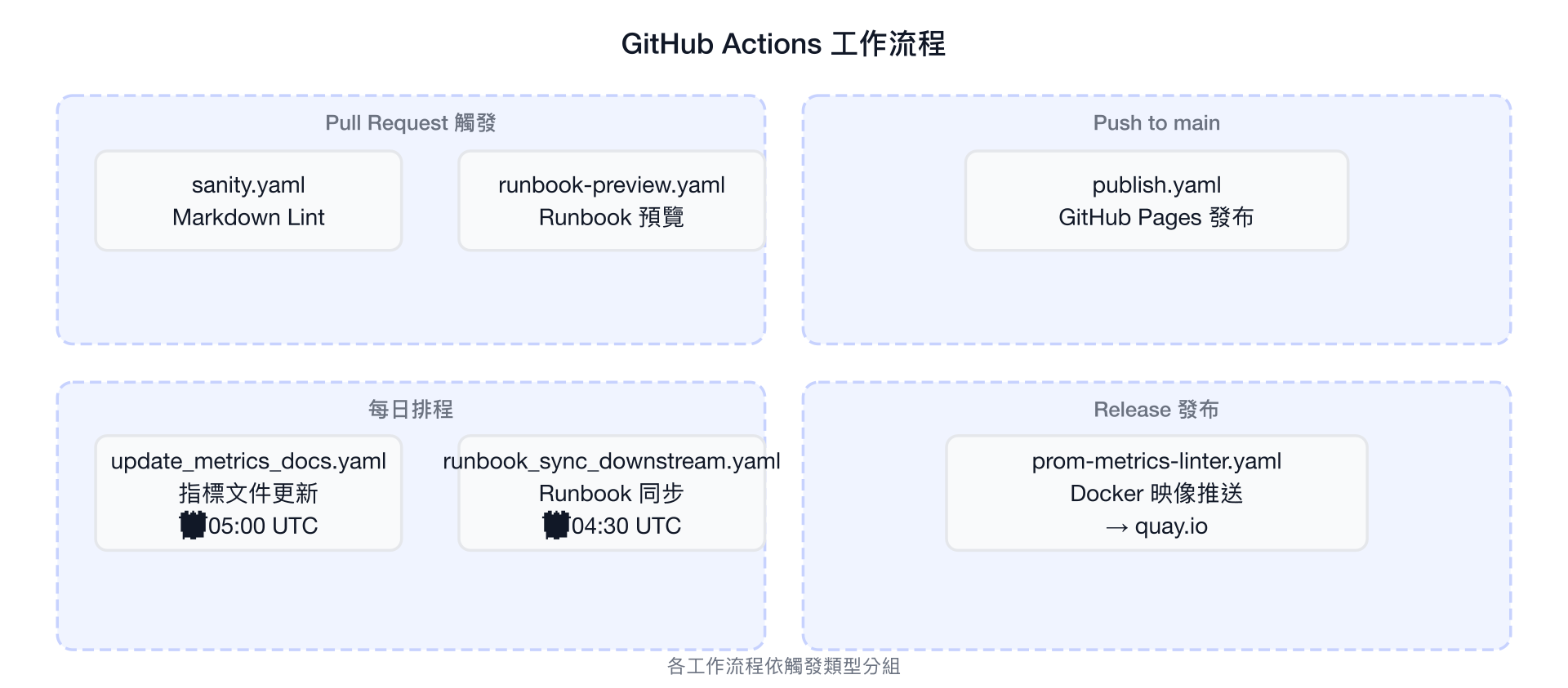

GitHub Actions 工作流程 — 依觸發類型分組

Go Module 架構

專案採用 多 Go Module 設計，共有 5 個獨立的 go.mod，各工具擁有獨立的依賴管理：

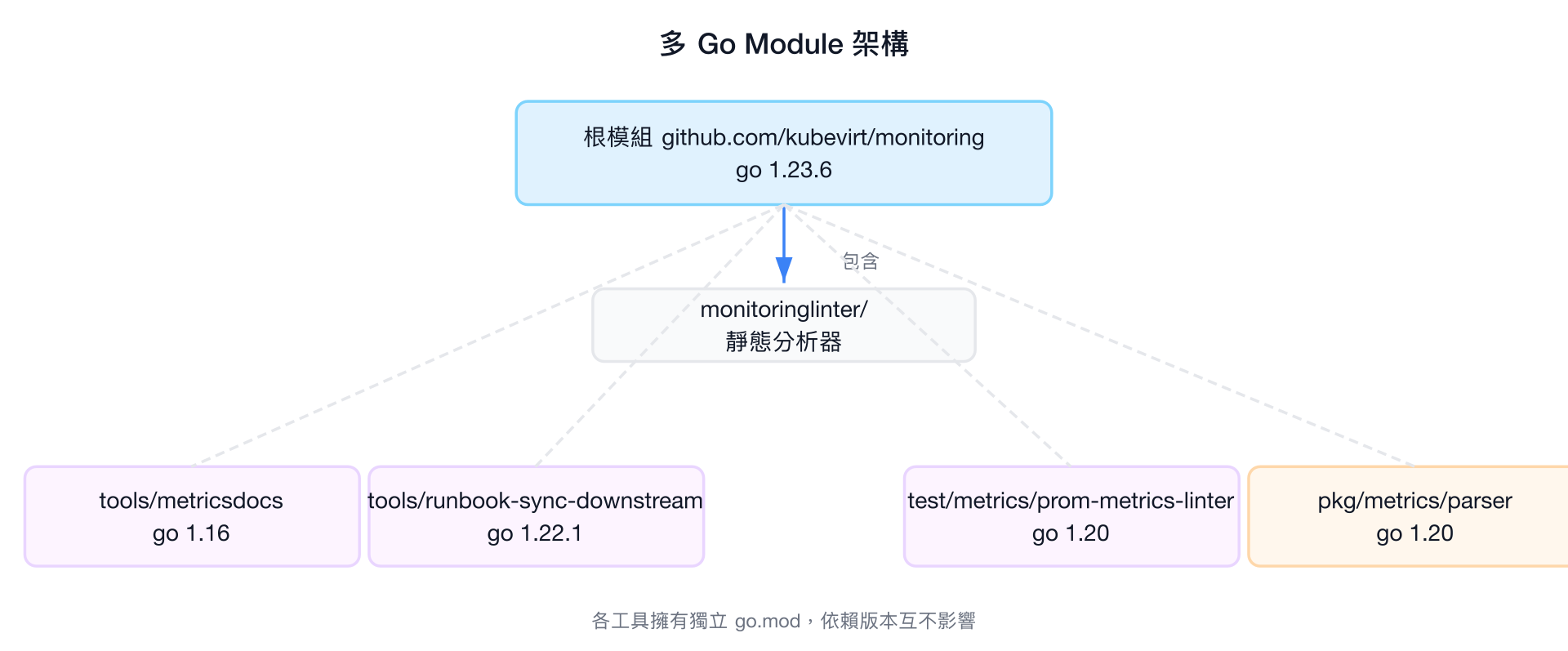

多 Go Module 架構設計

模組路徑	Go 版本	主要依賴	用途
`github.com/kubevirt/monitoring`	1.23.6	`golang.org/x/tools v0.30.0`	根模組，包含 monitoringlinter
`github.com/kubevirt/monitoring/tools/metricsdocs`	1.16	`github.com/joho/godotenv v1.4.0`	指標文件產生器
`github.com/kubevirt/monitoring/tools/runbook-sync-downstream`	1.22.1	`go-git/go-git/v5`、`google/go-github/v60`、`k8s.io/klog/v2`	Runbook 同步與 GitHub PR 管理
`github.com/kubevirt/monitoring/test/metrics/prom-metrics-linter`	1.20	`prometheus/client_golang v1.15.1`、`prometheus/client_model v0.4.0`	Prometheus 指標命名 linter
`github.com/kubevirt/monitoring/pkg/metrics/parser`	1.20	`prometheus/client_model v0.4.0`	共用指標解析器（Metric → MetricFamily 轉換）

多模組設計的好處

每個工具有各自的 go.mod，意味著：

獨立的依賴管理 — 各工具可以使用不同版本的 Go 和第三方套件
最小化依賴 — 使用某工具時不需要下載其他工具的依賴
獨立的 vendor 目錄 — metricsdocs/vendor/、prom-metrics-linter/vendor/ 各自管理
版本靈活性 — Go 版本從 1.16 到 1.23.6 跨度很大，各工具按需升級

注意事項

根模組的 go 1.23.6 僅適用於 monitoringlinter。其他工具如 metricsdocs（go 1.16）使用較舊的 Go 版本，這代表它們可能不支援較新的 Go 語言特性。
