Monitoring — 外部整合

本文件深入分析 kubevirt/monitoring 專案如何與 KubeVirt 生態系中的多個 Operator、Prometheus、Grafana、OpenShift 以及 GitHub Actions CI/CD 進行整合，並探討 operator-observability 框架的運作機制。

相關章節

專案整體架構請參閱系統架構
各工具的核心功能請參閱核心功能分析
工具的實作細節請參閱指標與告警規則

KubeVirt 生態系整合

monitoring 專案是 KubeVirt 生態系的集中式監控基礎設施，負責彙整來自 9 個 Operator 的指標文件與告警規則。

涵蓋的 Operator 清單

在 tools/metricsdocs/types.go 中定義了所有受監控的 Operator：

// tools/metricsdocs/types.go

var projectsInfo = []*projectInfo{
    {"KUBEVIRT", "kubevirt", defaultOrg, "docs/observability/metrics.md"},
    {"CDI", "containerized-data-importer", defaultOrg, "doc/metrics.md"},
    {"NETWORK_ADDONS", "cluster-network-addons-operator", defaultOrg, "docs/metrics.md"},
    {"SSP", "ssp-operator", defaultOrg, "docs/metrics.md"},
    {"NMO", "node-maintenance-operator", defaultOrg, "docs/metrics.md"},
    {"HPPO", "hostpath-provisioner-operator", defaultOrg, "docs/metrics.md"},
    {"HPP", "hostpath-provisioner", defaultOrg, "docs/metrics.md"},
    {"HCO", "hyperconverged-cluster-operator", defaultOrg, "docs/metrics.md"},
    {"KMP", "kubemacpool", "k8snetworkplumbingwg", "doc/metrics.md"},
}

每個 Operator 的版本透過 tools/metricsdocs/config 設定檔管理：

bash

# tools/metricsdocs/config
KUBEVIRT_VERSION="main"
CDI_VERSION="main"
NETWORK_ADDONS_VERSION="main"
SSP_VERSION="main"
NMO_VERSION="master"
HPPO_VERSION="main"
HPP_VERSION="main"
HCO_VERSION="main"
KMP_VERSION="main"

設計重點

defaultOrg 預設為 "kubevirt"，但 kubemacpool 屬於 k8snetworkplumbingwg 組織。NMO 預設分支為 master，其餘皆為 main。

Operator 整合總覽

縮寫	完整名稱	GitHub 組織	指標文件路徑
KUBEVIRT	kubevirt	kubevirt	`docs/observability/metrics.md`
CDI	containerized-data-importer	kubevirt	`doc/metrics.md`
NETWORK_ADDONS	cluster-network-addons-operator	kubevirt	`docs/metrics.md`
SSP	ssp-operator	kubevirt	`docs/metrics.md`
NMO	node-maintenance-operator	kubevirt	`docs/metrics.md`
HPPO	hostpath-provisioner-operator	kubevirt	`docs/metrics.md`
HPP	hostpath-provisioner	kubevirt	`docs/metrics.md`
HCO	hyperconverged-cluster-operator	kubevirt	`docs/metrics.md`
KMP	kubemacpool	k8snetworkplumbingwg	`doc/metrics.md`

指標收集流程

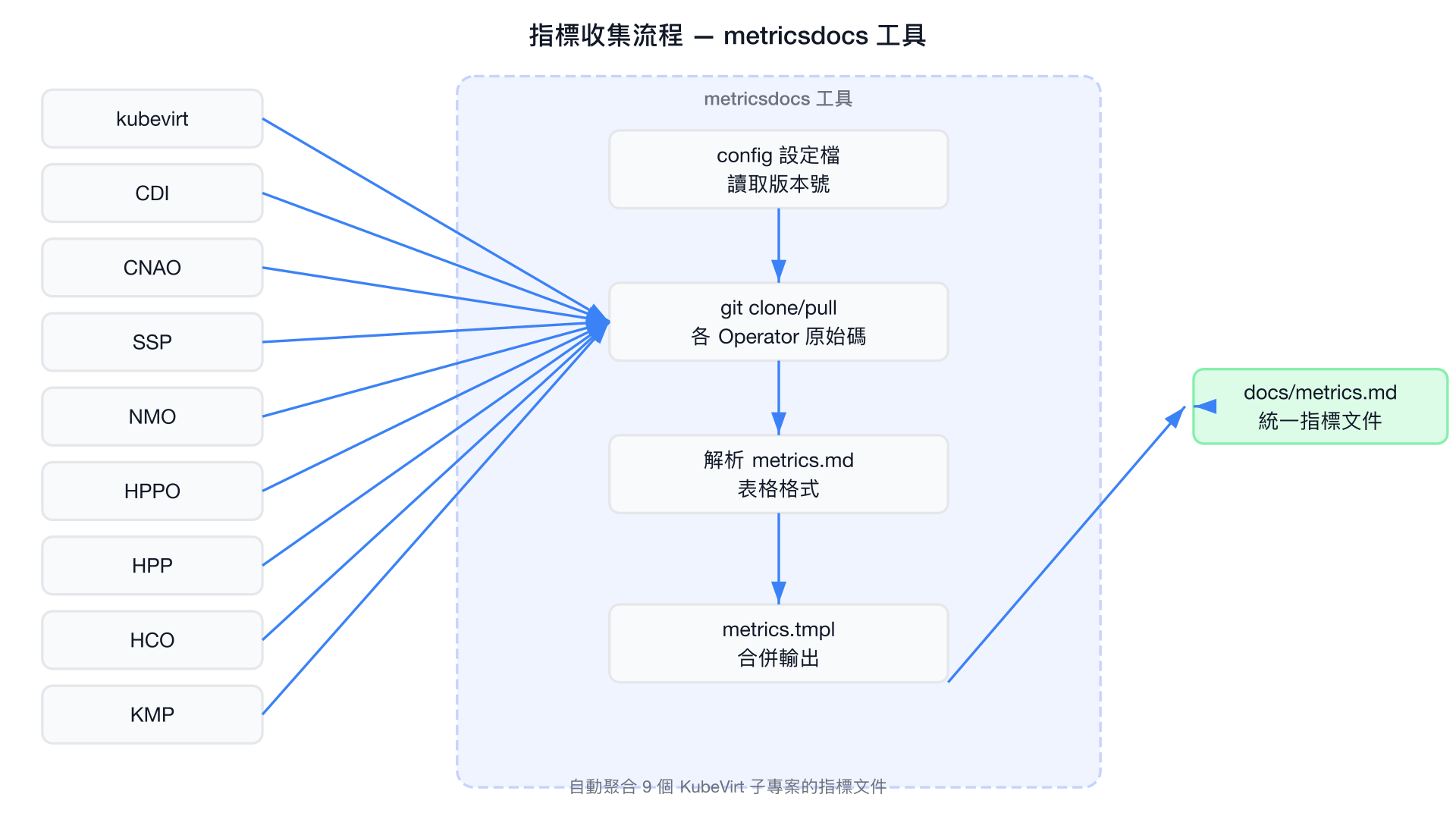

指標收集流程 — metricsdocs 工具自動彙整 9 個子專案指標

metricsdocs 的運作方式是：先讀取 config 中每個 Operator 的版本號，透過 git clone 取得原始碼，切換至指定分支，然後解析各 Operator 的指標文件表格，最後用 Go template 合併產出統一的 docs/metrics.md。

各 Operator Allowlist 指標

test/metrics/prom-metrics-linter/allowlist.json 定義了每個子 Operator 中允許豁免標準命名檢查的指標：

子 Operator	指標數量	代表性指標
kubevirt	22	`kubevirt_virt_api_up`, `kubevirt_vmi_phase_count`, `kubevirt_number_of_vms`
hco	3	`kubevirt_hyperconverged_operator_health_status`, `cluster:vmi_request_cpu_cores:sum`
cdi	4	`kubevirt_cdi_operator_up`, `kubevirt_cdi_import_pods_high_restart`
cnao	4	`kubevirt_cnao_operator_up`, `kubevirt_cnao_kubemacpool_manager_up`
hpp	1	`kubevirt_hpp_operator_up`
ssp	6	`kubevirt_ssp_operator_up`, `cnv:vmi_status_running:count`

Recording Rules 格式

hco 和 ssp 的 allowlist 中包含 Recording Rule 格式的指標（使用冒號分隔，如 cluster:vmi_request_cpu_cores:sum），這些規則遵循 Prometheus 的 level:metric:operations 命名規範，由專屬驗證邏輯處理。

Prometheus 整合

依賴套件

monitoring 專案透過兩個層級與 Prometheus 整合：

根模組 (go.mod)：

module github.com/kubevirt/monitoring
go 1.23.6

require golang.org/x/tools v0.30.0

prom-metrics-linter 子模組使用 Prometheus 客戶端程式庫：

// test/metrics/prom-metrics-linter/metric_name_linter.go

import (
    "github.com/prometheus/client_golang/prometheus/testutil/promlint"
    dto "github.com/prometheus/client_model/go"
)

monitoringlinter 則是檢查以下 import path 的使用：

// monitoringlinter/analyzer.go

const (
    prometheusImportPath      = `"github.com/prometheus/client_golang/prometheus"`
    operatorMetricsImportPath = `"github.com/machadovilaca/operator-observability/pkg/operatormetrics"`
    operatorRulesImportPath   = `"github.com/machadovilaca/operator-observability/pkg/operatorrules"`
)

指標類型支援

monitoring 專案統一管理的指標涵蓋所有 Prometheus 標準類型：

類型	說明	範例指標
Counter	只增不減的累計值	`kubevirt_vm_created_total`
Gauge	可增可減的即時數值	`kubevirt_vmi_phase_count`, `kubevirt_number_of_vms`
Histogram	觀測值的分佈統計	`kubevirt_vmi_phase_transition_time_from_creation_seconds_bucket`
Summary	類似 Histogram 但由客戶端計算百分位數	各 Operator 依需求使用

指標命名規範

prom-metrics-linter 工具使用 promlint 套件加上自定義規則驗證指標命名：

// test/metrics/prom-metrics-linter/custom_linter_rules.go

func CustomMetricsValidation(problems []promlint.Problem, mf *dto.MetricFamily,
    operatorName, subOperatorName string) []promlint.Problem {
    // 規則 1：指標必須以 operator 名稱為前綴
    if !(strings.HasPrefix(*mf.Name, operatorName+"_") || *mf.Name == operatorName) {
        problems = append(problems, promlint.Problem{
            Metric: *mf.Name,
            Text:   fmt.Sprintf(`name need to start with %s`, operatorName),
        })
    // 規則 2：若有子 Operator，必須包含子 Operator 前綴
    } else if operatorName != subOperatorName {
        fullPrefix := operatorName + "_" + subOperatorName
        if !(strings.HasPrefix(*mf.Name, fullPrefix+"_") || *mf.Name == fullPrefix) {
            // ...
        }
    }
    return newProblems
}

Recording Rule 驗證

Recording Rule 有專屬的驗證邏輯，確保名稱符合 level:metric:operations 結構：

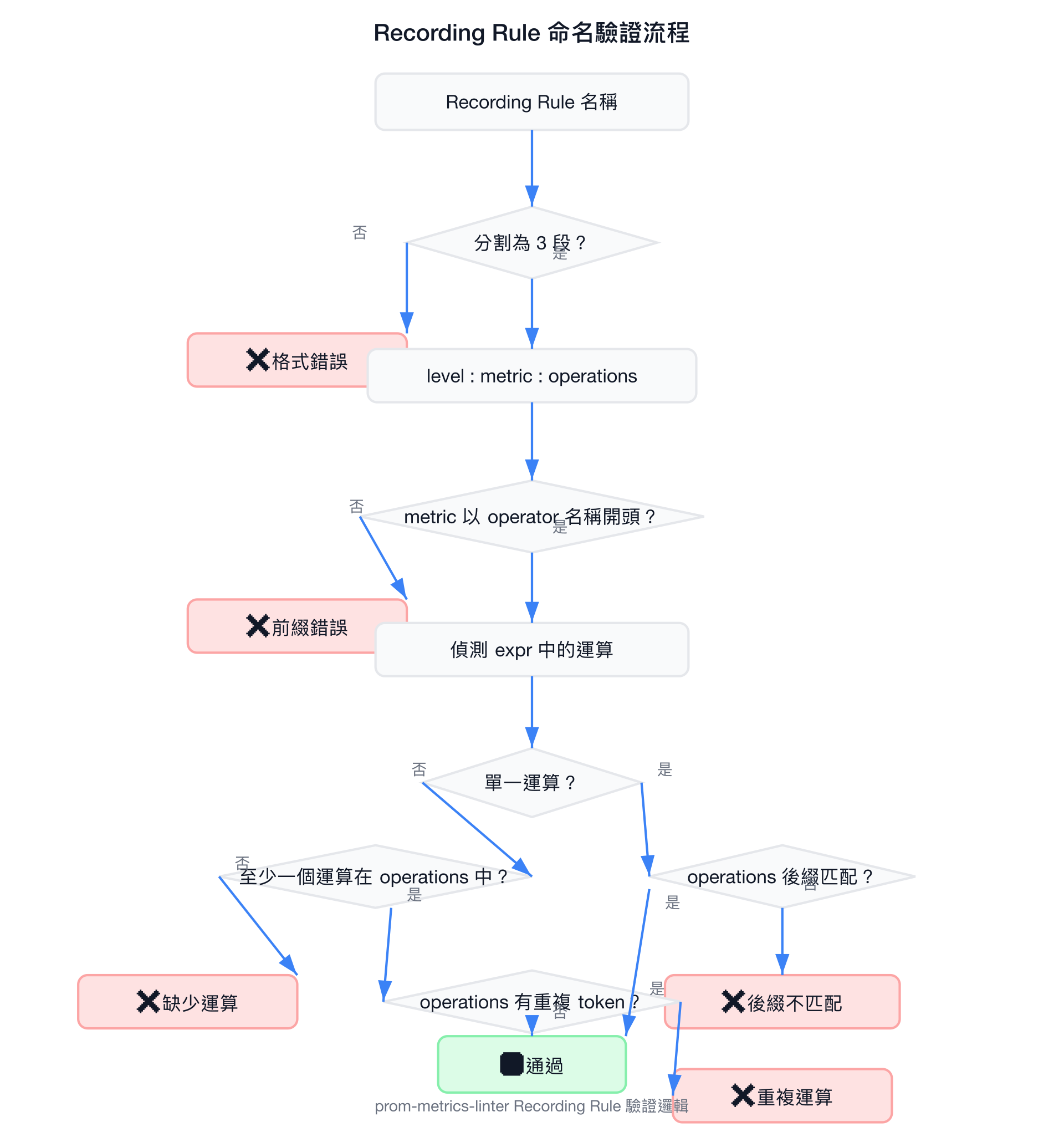

Recording Rule 命名驗證流程

支援偵測的運算包含：

聚合運算：sum, avg, min, max, count, quantile, stddev, topk, bottomk 等
時間函數：rate, irate, increase, delta, avg_over_time, sum_over_time 等

Grafana 整合

儀表板結構

專案包含兩個 Grafana 儀表板，分別位於不同目錄以對應不同的部署環境：

儀表板	路徑	用途
KubeVirt Control Plane	`dashboards/grafana/kubevirt-control-plane.json`	社群版 Grafana
Top Consumers	`dashboards/openshift/kubevirt-top-consumers.json`	OpenShift Console

Control Plane 儀表板

基本資訊：

標題：KubeVirt / Control Plane
UID：V1Qq_IBM_za0
Schema Version：26
自動刷新：1 分鐘
標籤：kubevirt, kubevirt-control-plane, sig-scale

面板類型：

面板類型	用途	數量
`graph`	時序圖表（主要視覺化）	多數面板
`table`	資料表格	少量
`row`	可收合的區段容器	7 個區段

七大區段內容：

Virtual Machines — VMI 生命週期轉換、建立時間、啟動速率
KubeVirt API Access — API Server 讀寫請求速率與延遲
KubeVirt Work Queue — 工作佇列深度、新增速率、延遲
K8s API Access — Kubernetes API 各資源的存取指標
Resource Usage — 記憶體、CPU、網路、File Descriptor、GC
Storage Operations — 儲存操作速率與錯誤率
etcd — etcd RPC 速率、請求時間、WAL fsync、DB 大小

範例面板 PromQL 查詢（VMI 建立時間）：

promql

histogram_quantile(0.95,
  sum(rate(
    kubevirt_vmi_phase_transition_time_from_creation_seconds_bucket
      {instance=~"$instance"}[5m]
  )) by (phase, le)
)

Top Consumers 儀表板

基本資訊：

標題：KubeVirt / Infrastructure Resources / Top Consumers
UID：Ml7SPcyMkk
標籤：kubevirt-mixin

面板架構：兩大類各 7 個面板

類別	面板類型	涵蓋維度
即時 Top 5	`table` (instant query)	Memory、CPU、Storage Traffic/IOPS、Network、vCPU Wait、Memory Swap
趨勢圖	`graph` (time series)	相同維度的時序趨勢

範例查詢（Top 5 記憶體消費者）：

promql

sort_desc(topk(5,
  sum(
    avg_over_time(kubevirt_vmi_memory_available_bytes[$__range])
    - avg_over_time(kubevirt_vmi_memory_usable_bytes[$__range])
  ) by(name, namespace)
)) > 0

資料來源設定

兩個儀表板均使用 Prometheus 作為資料來源，透過 VitePress 變數選擇器實現動態切換：

json

{
  "templating": {
    "list": [
      {
        "type": "datasource",
        "name": "datasource",
        "query": "prometheus",
        "current": {
          "text": "Cluster Prometheus",
          "value": "Cluster Prometheus"
        }
      }
    ]
  }
}

模板變數

Control Plane 儀表板額外提供 $cluster 和 $instance 變數，允許使用者篩選特定叢集和實例。Top Consumers 儀表板僅使用 $datasource 變數。

OpenShift 整合

Runbook 下游同步機制

tools/runbook-sync-downstream/ 工具負責將上游 kubevirt/monitoring 的 Runbook 自動同步至下游 openshift/runbooks 儲存庫。

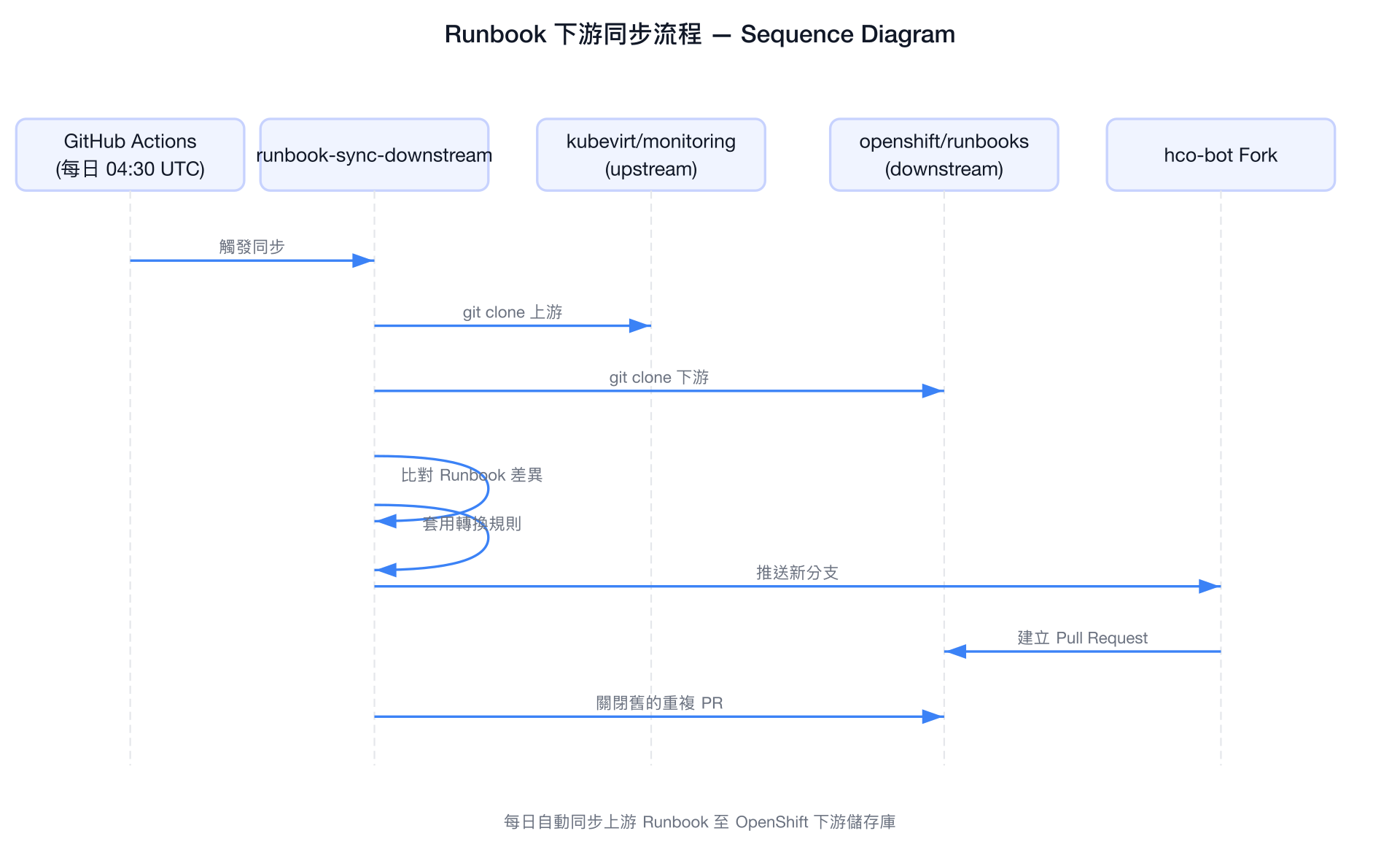

Runbook 下游同步流程

hco-bot 設定

// tools/runbook-sync-downstream/main.go

const (
    githubUsername = "hco-bot"
    githubEmail    = "[email protected]"

    upstreamRepositoryURL = "github.com/kubevirt/monitoring"
    upstreamRunbooksDir   = "docs/runbooks"

    downstreamMainBranch      = "master"
    downstreamRepositoryOwner = "openshift"
    downstreamRepositoryFork  = "hco-bot"
    downstreamRepositoryName  = "runbooks"
    downstreamRunbooksDir     = "alerts/openshift-virtualization-operator"
)

var prReviewersUsernames = []string{"machadovilaca", "sradco", "avlitman", "jherrman"}

轉換規則

pkg/transform/transform.go 中的 ReplaceContents 函數定義了 11 項轉換規則：

#	轉換規則	上游範例	下游結果
1	`kubectl` → `oc`	`kubectl get pods`	`oc get pods`
2	命名空間替換	`-n kubevirt`	`-n openshift-cnv`
3	移除上游專屬段落	`<!--USstart-->...<!--USend-->`	（移除）
4	啟用下游註解	`<!--DS: 額外說明-->`	`額外說明`
5	品牌名稱替換	`KubeVirt`	`OpenShift Virtualization`
6	平台名稱替換	`Kubernetes`	`OpenShift Container Platform`
7	AsciiDoc 連結轉 Markdown	`link:URL[text]`	`[text](URL)`
8	合併多餘空行	`\n\n\n`	`\n\n`
9	行寬限制 80 字元	長行	自動換行
10	移除行末空格	`text \n`	`text\n`
11	移除尾端空行	`text\n\n`	`text`

轉換限制

規則 5 和 6 的文字替換會跳過程式碼區塊（` 和 ```）以及標題行（# 開頭），避免破壞技術內容。命名空間正則表達式僅匹配 kubevirt 和 kubevirt-hyperconverged 兩種形式。

命名空間匹配使用的正則表達式：

// pkg/transform/transform.go
namespaceRegex = regexp.MustCompile(
    `(namespace:|-n|--namespace) (kubevirt(?:-hyperconverged)?)`,
)

PR 建立流程

同步工具會為每個需要更新的 Runbook 建立獨立的 PR：

分支命名：cnv-runbook-sync-{timestamp}/{runbook_name}
檢查重複：避免為同一 Runbook 建立重複 PR
提交訊息：Sync CNV runbook {name} (Updated at {timestamp})
PR 內文：包含自動化聲明、上游更新時間、以及 /cc reviewer 標記
清理舊 PR：自動關閉同一 Runbook 的舊 PR

對於已在上游刪除的 Runbook，工具會使用 templates/deprecated_runbook.tmpl 模板建立棄用 PR。

GitHub Actions CI/CD

工作流程總覽

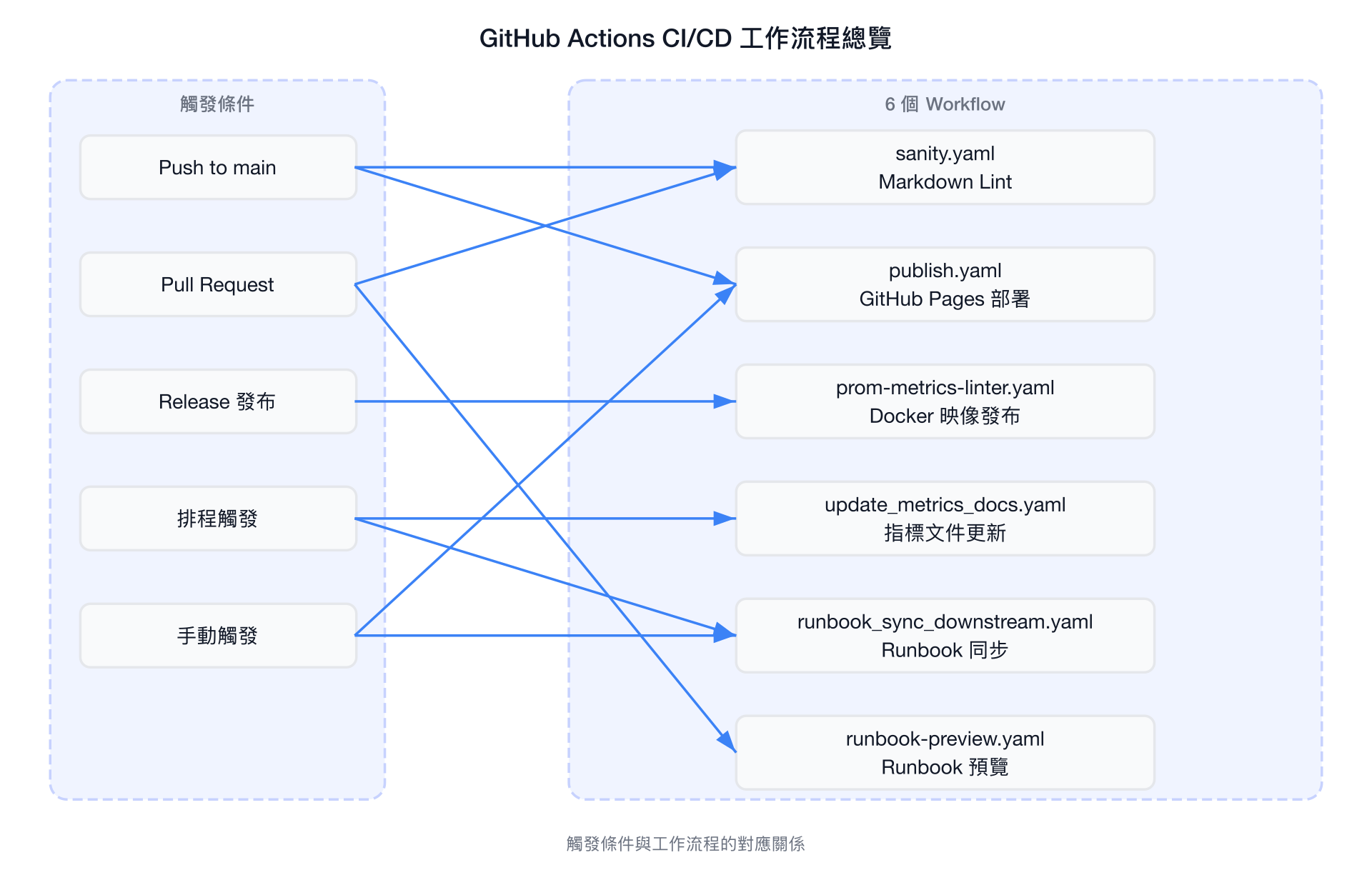

GitHub Actions CI/CD 工作流程總覽

詳細 Workflow 說明

1. Sanity Checks (`sanity.yaml`)

屬性	值
觸發	Push 到 `main` / PR 到 `main` / 手動觸發
Job	`Sanity Checks`
步驟	Checkout → markdownlint-cli2 檢查 `docs/runbooks/.md`

yaml

# .github/workflows/sanity.yaml
- uses: DavidAnson/markdownlint-cli2-action@v16
  with:
    globs: 'docs/*runbooks/*.md'

2. GitHub Pages 部署 (`publish.yaml`)

屬性	值
觸發	Push 到 `main` / 手動觸發
Job	`Build and Push`
步驟	Checkout → Python 3.8 環境 → 執行 ghpages 工具 → 推送至 `ghpages` 分支

使用 Python 工具讀取 docs/ghpages.json 設定檔，產生靜態頁面後推送至 ghpages 分支。

3. prom-metrics-linter 映像發布 (`prom-metrics-linter.yaml`)

屬性	值
觸發	Release 發布事件
Job	`Upload prom-metrics-linter`
映像	`quay.io/kubevirt/prom-metrics-linter:{version}`
平台	`linux/amd64`, `linux/arm64`, `linux/s390x`

yaml

# .github/workflows/prom-metrics-linter.yaml
- uses: docker/[email protected]
  with:
    context: test/metrics/prom-metrics-linter
    push: true
    tags: ${{ env.IMAGE_NAME }}:${{ github.ref_name }}
    platforms: ${{ env.BUILD_PLATFORMS }}

多架構建置

使用 Docker Buildx 建置三種架構的映像，確保在 ARM 和 s390x 平台上也能執行 Linter。

4. 指標文件自動更新 (`update_metrics_docs.yaml`)

屬性	值
觸發	每日 05:00 UTC（排程）
Job	`Auto-Update Metrics Documentation`
條件	僅在 `kubevirt/monitoring` 儲存庫執行
步驟	Checkout → Go 1.17 → 執行 `make metricsdocs` → 建立 PR

yaml

# .github/workflows/update_metrics_docs.yaml
- name: Generate new metrics documentation
  run: CONFIG_FILE=./tools/metricsdocs/config make metricsdocs

- uses: peter-evans/create-pull-request@v3
  with:
    title: Update metrics documentation
    branch: gh_actions/update_metrics_docs
    delete-branch: true
    assignees: sradco
    reviewers: sradco

5. Runbook 下游同步 (`runbook_sync_downstream.yaml`)

屬性	值
觸發	每日 04:30 UTC（排程）/ 手動觸發
Job	`Run runbook-sync-downstream`
條件	僅在 `kubevirt/monitoring` 儲存庫執行
Secret	`HCO_BOT_TOKEN`（hco-bot 的 GitHub Token）

yaml

# .github/workflows/runbook_sync_downstream.yaml
- name: Run runbook-sync-downstream
  run: DRY_RUN=false GITHUB_TOKEN=${{ secrets.HCO_BOT_TOKEN }} make runbook-sync-downstream

6. Runbook 下游預覽 (`runbook-preview.yaml`)

屬性	值
觸發	PR 修改 `docs/runbooks/**.md` 時
Job	`Generate downstream preview`
權限	`contents: read`
步驟	Checkout (full history) → Go 1.22 → 建置預覽工具 → 輸出轉換後的內容

此 Workflow 讓開發者在 PR 階段即可看到 Runbook 轉換為 OpenShift 格式後的效果。

排程時序

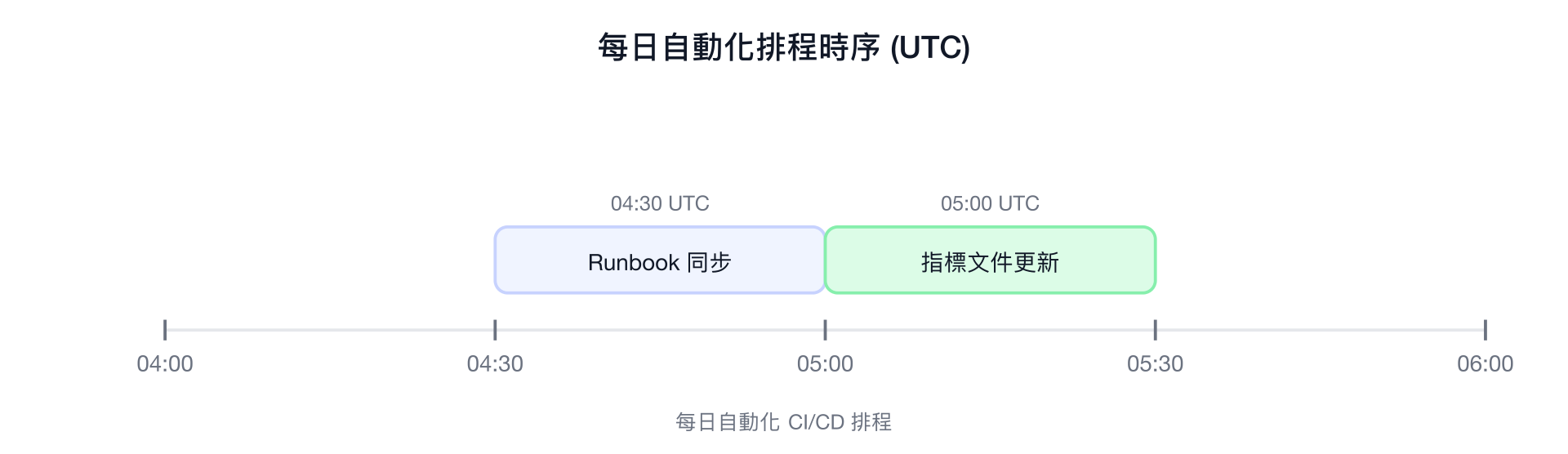

每日自動化排程時序 (UTC)

operator-observability 框架

架構概述

monitoring 專案提供了 monitoringlinter——一個基於 go/analysis 框架的 Go 靜態分析工具，強制所有 Kubernetes Operator 專案使用 operator-observability 套件集中管理監控元件。

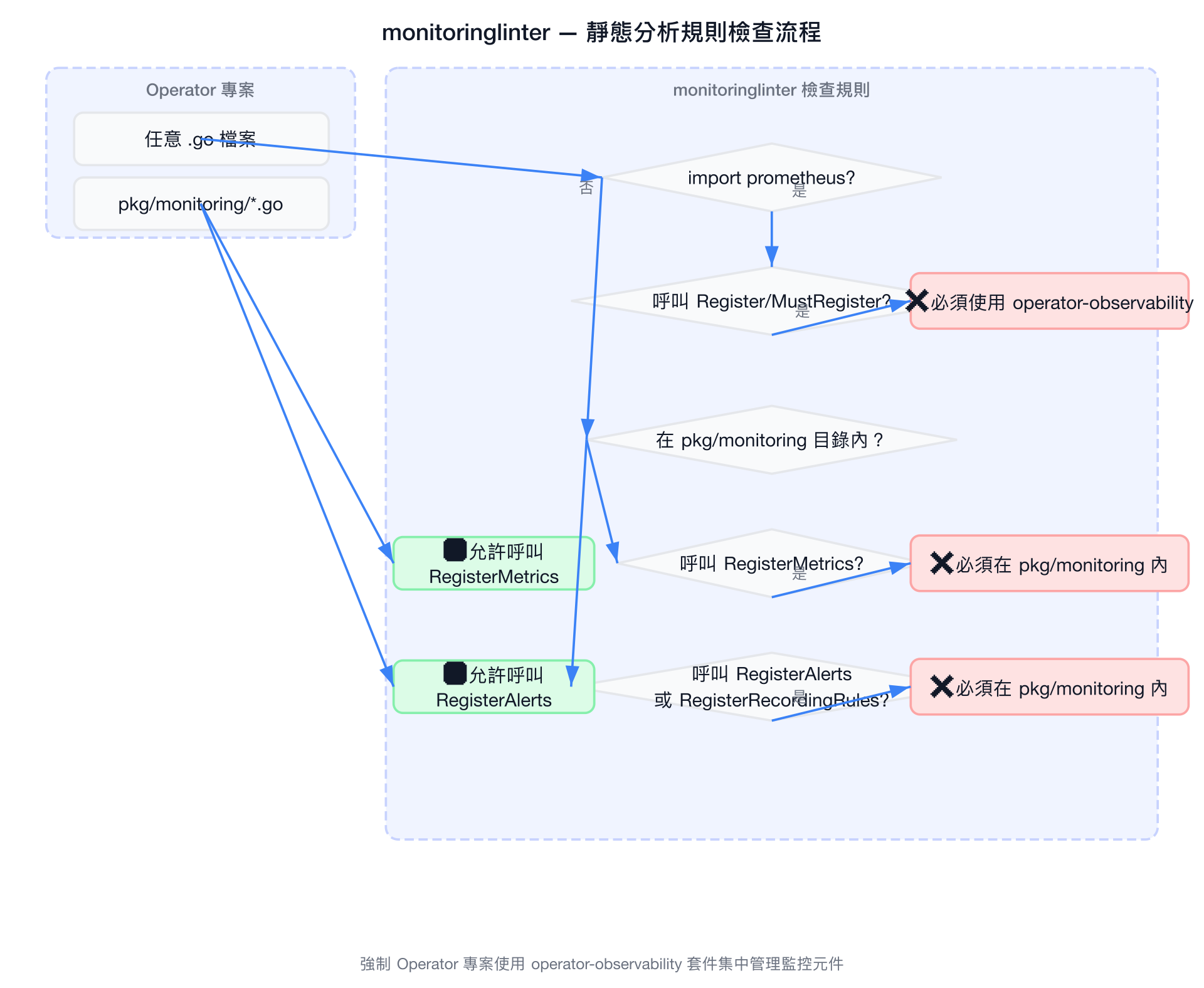

monitoringlinter 靜態分析規則檢查流程

三條核心規則

Linter 監控三個 import 路徑並執行對應的檢查規則：

規則 1：禁止直接使用 Prometheus 註冊

// monitoringlinter/analyzer.go
func checkPrometheusMethodCall(methodName string, pass *analysis.Pass, node ast.Node) {
    if methodName == "Register" || methodName == "MustRegister" {
        pass.Reportf(node.Pos(),
            "monitoring-linter: metrics should be registered only within "+
            "pkg/monitoring directory, using operator-observability packages.")
    }
}

嚴格禁止

無論在任何目錄，直接呼叫 prometheus.Register() 或 prometheus.MustRegister() 都會觸發錯誤。必須改用 operator-observability 套件封裝。

規則 2：operatormetrics 僅限 pkg/monitoring 使用

func checkOperatorMetricsMethodCall(methodName string, pass *analysis.Pass, node ast.Node) {
    if methodName == "RegisterMetrics" {
        pass.Reportf(node.Pos(),
            "monitoring-linter: metrics should be registered only within "+
            "pkg/monitoring directory.")
    }
}

規則 3：operatorrules 僅限 pkg/monitoring 使用

func checkOperatorRulesMethodCall(methodName string, pass *analysis.Pass, node ast.Node) {
    if methodName == "RegisterAlerts" || methodName == "RegisterRecordingRules" {
        pass.Reportf(node.Pos(),
            "monitoring-linter: alerts and recording rules should be registered "+
            "only within pkg/monitoring directory.")
    }
}

規則摘要

規則	監控的套件	攔截的方法	作用範圍
禁止 Prometheus 直接註冊	`prometheus`	`Register`, `MustRegister`	所有目錄
operatormetrics 位置限制	`operatormetrics`	`RegisterMetrics`	`pkg/monitoring` 以外
operatorrules 位置限制	`operatorrules`	`RegisterAlerts`, `RegisterRecordingRules`	`pkg/monitoring` 以外

Import 別名處理

Linter 能正確處理各種 import 形式，避免繞過檢查：

// monitoringlinter/analyzer.go
func getPackageLocalName(file *ast.File, importPath string) (string, bool) {
    for _, imp := range file.Imports {
        if imp.Path.Value == importPath {
            if name := imp.Name.String(); name != "<nil>" {
                return name, true  // 明確別名：import prom "..."
            }
            pathWithoutQuotes := strings.Trim(importPath, `"`)
            return path.Base(pathWithoutQuotes), true  // 預設名稱
        }
    }
    return "", false
}

這表示無論使用以下何種方式引入，都會被正確偵測：

import "github.com/prometheus/client_golang/prometheus"       // → "prometheus"
import prom "github.com/prometheus/client_golang/prometheus"   // → "prom"
import p "github.com/prometheus/client_golang/prometheus"      // → "p"

目錄判斷

判斷是否在 pkg/monitoring 目錄內的邏輯極為簡潔：

func isMonitoringDir(filePath string) bool {
    return strings.Contains(filePath, "pkg/monitoring")
}

設計哲學

這個框架的核心理念是集中化管理：所有指標、告警和 Recording Rule 的註冊都必須收斂到 pkg/monitoring 目錄中，使用統一的 operator-observability 套件。這確保了跨 Operator 的監控實踐一致性，也讓審查與維護更加容易。

Monitoring — 外部整合 ​

KubeVirt 生態系整合 ​

涵蓋的 Operator 清單 ​

Operator 整合總覽 ​

指標收集流程 ​

各 Operator Allowlist 指標 ​

Prometheus 整合 ​

依賴套件 ​

指標類型支援 ​

指標命名規範 ​

Recording Rule 驗證 ​

Grafana 整合 ​

儀表板結構 ​

Control Plane 儀表板 ​

Top Consumers 儀表板 ​

資料來源設定 ​

OpenShift 整合 ​

Runbook 下游同步機制 ​

hco-bot 設定 ​

轉換規則 ​

PR 建立流程 ​

GitHub Actions CI/CD ​

工作流程總覽 ​

詳細 Workflow 說明 ​

1. Sanity Checks (sanity.yaml) ​

2. GitHub Pages 部署 (publish.yaml) ​

3. prom-metrics-linter 映像發布 (prom-metrics-linter.yaml) ​

4. 指標文件自動更新 (update_metrics_docs.yaml) ​

5. Runbook 下游同步 (runbook_sync_downstream.yaml) ​

6. Runbook 下游預覽 (runbook-preview.yaml) ​

排程時序 ​

operator-observability 框架 ​

架構概述 ​

三條核心規則 ​

規則摘要 ​

Import 別名處理 ​

目錄判斷 ​

Monitoring — 外部整合

KubeVirt 生態系整合

涵蓋的 Operator 清單

Operator 整合總覽

指標收集流程

各 Operator Allowlist 指標

Prometheus 整合

依賴套件

指標類型支援

指標命名規範

Recording Rule 驗證

Grafana 整合

儀表板結構

Control Plane 儀表板

Top Consumers 儀表板

資料來源設定

OpenShift 整合

Runbook 下游同步機制

hco-bot 設定

轉換規則

PR 建立流程

GitHub Actions CI/CD

工作流程總覽

詳細 Workflow 說明

1. Sanity Checks (`sanity.yaml`)

2. GitHub Pages 部署 (`publish.yaml`)

3. prom-metrics-linter 映像發布 (`prom-metrics-linter.yaml`)

4. 指標文件自動更新 (`update_metrics_docs.yaml`)

5. Runbook 下游同步 (`runbook_sync_downstream.yaml`)

6. Runbook 下游預覽 (`runbook-preview.yaml`)

排程時序

operator-observability 框架

架構概述

三條核心規則

規則摘要

Import 別名處理

目錄判斷
