NetBox — 系統架構

相關章節

核心功能 — NetBox 的主要功能模組與使用方式
資料模型 — 140+ 個 Django Model 的完整解析
API 參考 — REST API 與 GraphQL 端點說明
整合指南 — 與外部系統整合的方式與範例

1. 專案概覽

NetBox 是一套以 Python/Django 開發的網路基礎設施管理平台，涵蓋 IPAM（IP 位址管理）、DCIM（資料中心基礎設施管理）、Circuits（線路管理）、Virtualization（虛擬化）等領域。

項目	版本 / 規格
NetBox	v4.5.7
Python	≥ 3.12（支援 3.12 / 3.13 / 3.14）
Django	5.2.12
Django REST Framework	3.16.1
GraphQL	Strawberry 0.312.2 + strawberry-graphql-django 0.82.1
資料庫	PostgreSQL（必要，使用 psycopg 3.3.3）
快取 / 佇列	Redis（必要，django-redis 6.0.0 + django-rq 4.0.1）
WSGI Server	Gunicorn 25.3.0
API Schema	drf-spectacular 0.29.0

版本資訊定義於 release.yaml 並透過 settings.py 載入：

python

# 檔案: netbox/netbox/settings.py (第 32 行)
VERSION = RELEASE.full_version  # Retained for backward compatibility

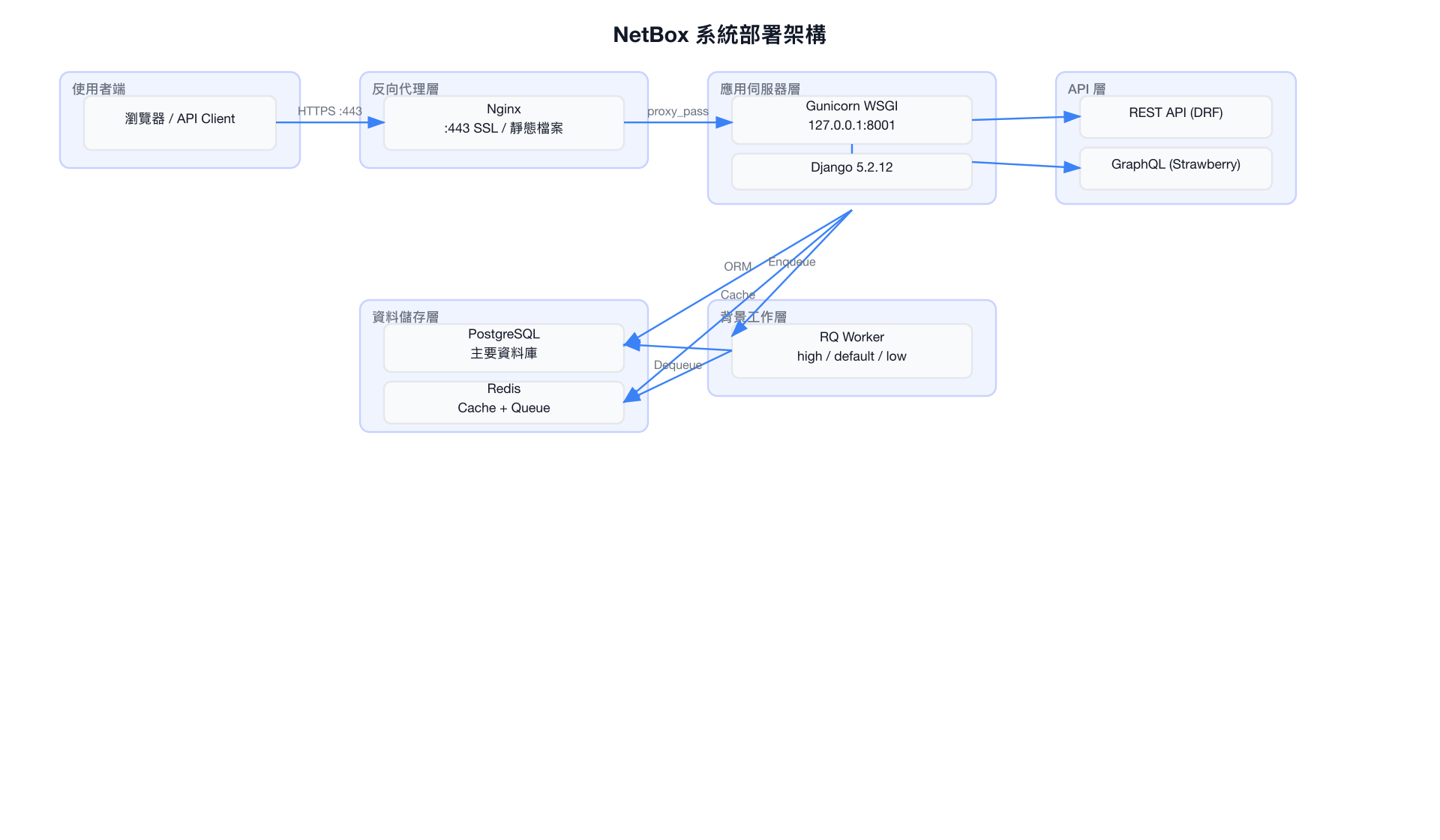

2. 系統架構圖

下圖展示 NetBox 的完整部署架構，從使用者請求到後端各元件之間的互動關係：

NetBox 系統部署架構

3. Django 應用模組

NetBox 將功能拆分為 12 個 Django 應用，各自負責特定的業務領域。以下是 INSTALLED_APPS 中的完整清單：

python

# 檔案: netbox/netbox/settings.py (第 432-468 行)
INSTALLED_APPS = [
    'django.contrib.auth',
    'django.contrib.contenttypes',
    'django.contrib.sessions',
    'django.contrib.messages',
    'django.contrib.staticfiles',
    'django.contrib.humanize',
    'django.forms',
    'corsheaders',
    'debug_toolbar',
    'django_filters',
    'django_htmx',
    'django_tables2',
    'django_prometheus',
    'strawberry_django',
    'mptt',
    'rest_framework',
    'social_django',
    'sorl.thumbnail',
    'taggit',
    'timezone_field',
    # ---- NetBox 自有應用 ----
    'core',
    'account',
    'circuits',
    'dcim',
    'ipam',
    'extras',
    'tenancy',
    'users',
    'utilities',
    'virtualization',
    'vpn',
    'wireless',
    'django_rq',           # Must come after extras to allow overriding management commands
    'drf_spectacular',
    'drf_spectacular_sidecar',
]

NetBox 12 個應用模組概覽

應用	Model 數量	說明
core	7	資料來源（DataSource）、變更日誌、Job 管理、ObjectType
account	0 (proxy)	使用者帳戶管理，Token proxy model
circuits	10	線路供應商（Provider）、線路（Circuit）、終端（Termination）、虛擬線路
dcim	53	資料中心基礎設施：Site、Rack、Device、Interface、Cable、Power 等
ipam	18	IP 位址管理：Prefix、IPAddress、VLAN、VRF、ASN、Service 等
extras	19	擴充功能：CustomField、Webhook、EventRule、Tag、ConfigContext、Dashboard
tenancy	6	多租戶管理：Tenant、TenantGroup、Contact、ContactRole
users	6	使用者、群組、Token、Permission、Preference
utilities	—	工具函式庫（無 Django Model），提供共用 helper
virtualization	7	虛擬化管理：Cluster、VirtualMachine、VMInterface
vpn	10	VPN 管理：Tunnel、IKEPolicy、IPSecProfile、L2VPN
wireless	4	無線網路：WirelessLAN、WirelessLANGroup、WirelessLink

合計約 140 個 Model，提供 139+ 個 REST API ViewSet 端點及完整 GraphQL Schema。

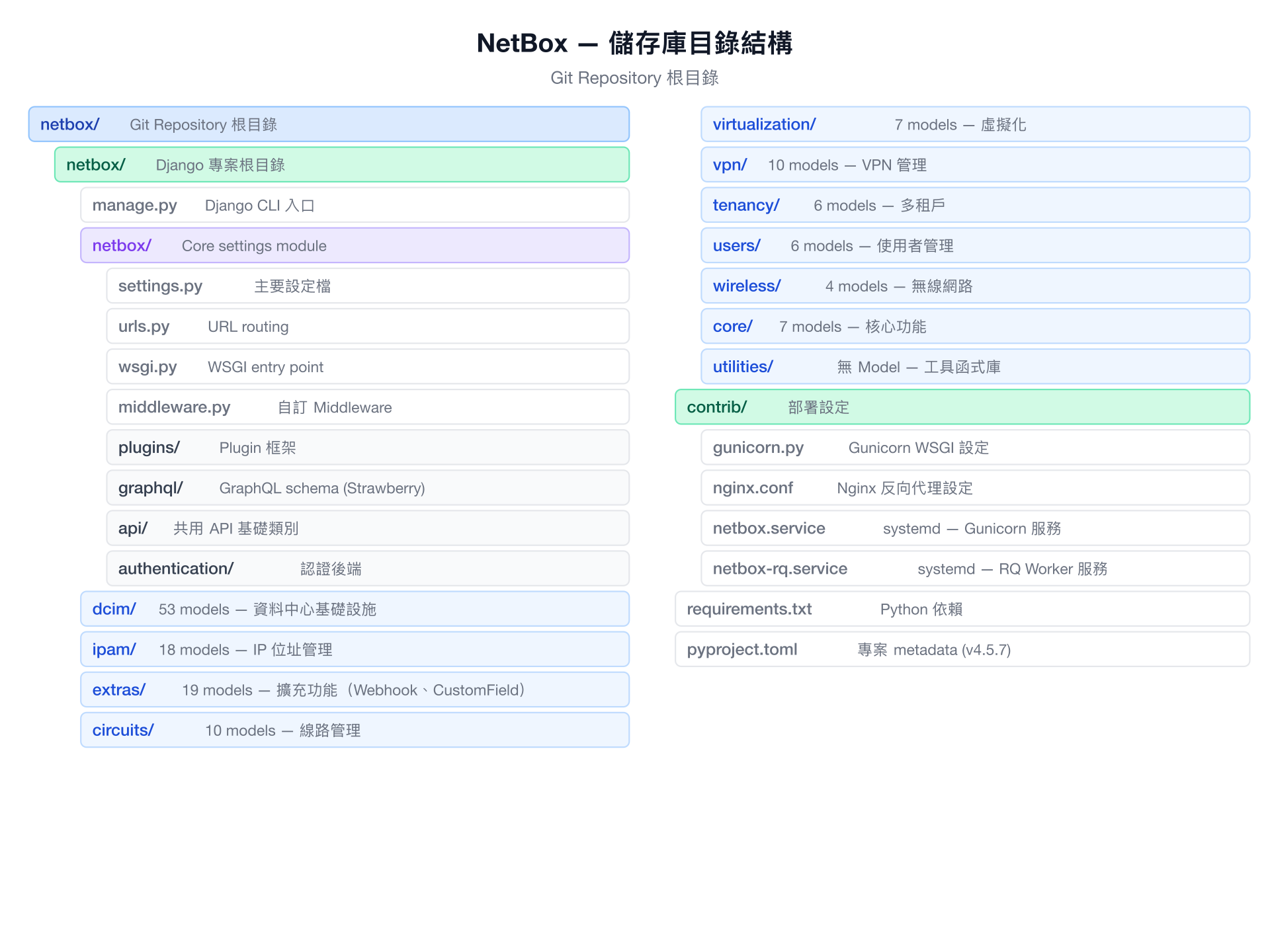

4. 目錄結構

NetBox 儲存庫目錄結構

5. Middleware Pipeline

Django Middleware 是每個 HTTP 請求都必須通過的處理鏈。NetBox 的 Middleware 配置如下：

python

# 檔案: netbox/netbox/settings.py (第 473-501 行)
MIDDLEWARE = [
    'corsheaders.middleware.CorsMiddleware',                   # CORS 跨域請求處理
    'django.contrib.sessions.middleware.SessionMiddleware',    # Session 管理
    'django.middleware.locale.LocaleMiddleware',               # i18n 語言切換
    'django.middleware.common.CommonMiddleware',               # URL 正規化
    'django.middleware.csrf.CsrfViewMiddleware',               # CSRF 防護
    'django.contrib.auth.middleware.AuthenticationMiddleware', # 使用者驗證
    'django.contrib.messages.middleware.MessageMiddleware',    # Flash 訊息
    'django.middleware.clickjacking.XFrameOptionsMiddleware',  # Clickjacking 防護
    'django.middleware.security.SecurityMiddleware',           # 安全性標頭
    'django_htmx.middleware.HtmxMiddleware',                  # HTMX 整合
    'netbox.middleware.RemoteUserMiddleware',                  # 遠端使用者驗證
    'netbox.middleware.CoreMiddleware',                        # NetBox 核心邏輯
    'netbox.middleware.MaintenanceModeMiddleware',             # 維護模式控制
]

if DEBUG:
    MIDDLEWARE = [
        "strawberry_django.middlewares.debug_toolbar.DebugToolbarMiddleware",
        *MIDDLEWARE,
    ]

if METRICS_ENABLED:
    MIDDLEWARE = [
        'netbox.middleware.PrometheusBeforeMiddleware',
        *MIDDLEWARE,
        'netbox.middleware.PrometheusAfterMiddleware',
    ]

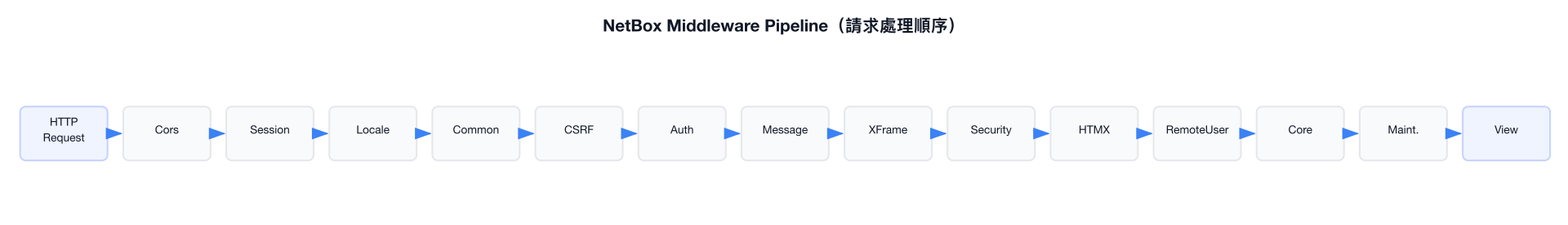

Middleware 處理流程

注意： 若啟用 Prometheus metrics，會在 Pipeline 的最前方及最後方各加入一個 Middleware 來計算請求處理時間。Plugin 也可以透過 middleware 屬性注入自訂 Middleware。

6. Plugin 架構

Plugin 系統是 NetBox 最重要的擴充機制，允許第三方開發者在不修改核心程式碼的情況下增加功能。

6.1 PluginConfig 類別

所有 Plugin 必須繼承 PluginConfig（基於 Django AppConfig）：

python

# 檔案: netbox/netbox/plugins/__init__.py (第 44-89 行)
class PluginConfig(AppConfig):
    """
    Subclass of Django's built-in AppConfig class, to be used for NetBox plugins.
    """
    # Plugin metadata
    author = ''
    author_email = ''
    description = ''
    version = ''
    release_track = ''

    # Root URL path under /plugins
    base_url = None

    # 版本相容性限制
    min_version = None
    max_version = None

    # 設定管理
    default_settings = {}
    required_settings = []

    # 擴充整合點
    middleware = []             # 注入額外 Middleware
    queues = []                # 專屬 RQ 佇列
    django_apps = []           # 附帶的 Django 應用
    events_pipeline = []       # 事件處理管線

    # 可選資源（自動探索或手動指定）
    search_indexes = None      # 搜尋索引
    data_backends = None       # 資料後端
    graphql_schema = None      # GraphQL Schema 擴充
    menu = None                # 導航選單
    menu_items = None          # 選單項目
    template_extensions = None # 模板擴充
    user_preferences = None    # 使用者偏好設定

6.2 資源自動探索

Plugin 的資源會依照預設路徑自動載入：

python

# 檔案: netbox/netbox/plugins/__init__.py (第 29-37 行)
DEFAULT_RESOURCE_PATHS = {
    'search_indexes': 'search.indexes',
    'data_backends': 'data_backends.backends',
    'graphql_schema': 'graphql.schema',
    'menu': 'navigation.menu',
    'menu_items': 'navigation.menu_items',
    'template_extensions': 'template_content.template_extensions',
    'user_preferences': 'preferences.preferences',
}

例如，若 Plugin 名為 my_plugin，系統會嘗試從 my_plugin.search.indexes 載入搜尋索引。

6.3 Plugin 載入流程

Plugin 的載入在 settings.py 中完成，每個 Plugin 經過嚴格的驗證流程：

python

# 檔案: netbox/netbox/settings.py (第 870-951 行，簡化)
for plugin_name in PLUGINS:
    # 1. 匯入 plugin module
    plugin = importlib.import_module(plugin_name)

    # 2. 取得 PluginConfig
    plugin_config: PluginConfig = plugin.config

    # 3. 驗證版本相容性與使用者設定
    plugin_config.validate(PLUGINS_CONFIG[plugin_name], RELEASE.version)

    # 4. 註冊為已安裝
    registry['plugins']['installed'].append(plugin_name)

    # 5. 載入附帶的 Django apps
    django_apps = plugin_config.django_apps
    INSTALLED_APPS.extend(django_apps)

    # 6. 注入 Middleware
    plugin_middleware = plugin_config.middleware
    if plugin_middleware and type(plugin_middleware) in (list, tuple):
        MIDDLEWARE.extend(plugin_middleware)

    # 7. 建立專屬 RQ 佇列（前綴為 plugin 名稱）
    RQ_QUEUES.update({
        f"{plugin_name}.{queue}": RQ_PARAMS for queue in plugin_config.queues
    })

    # 8. 註冊事件處理管線
    events_pipeline = plugin_config.events_pipeline
    if events_pipeline:
        EVENTS_PIPELINE.extend(events_pipeline)

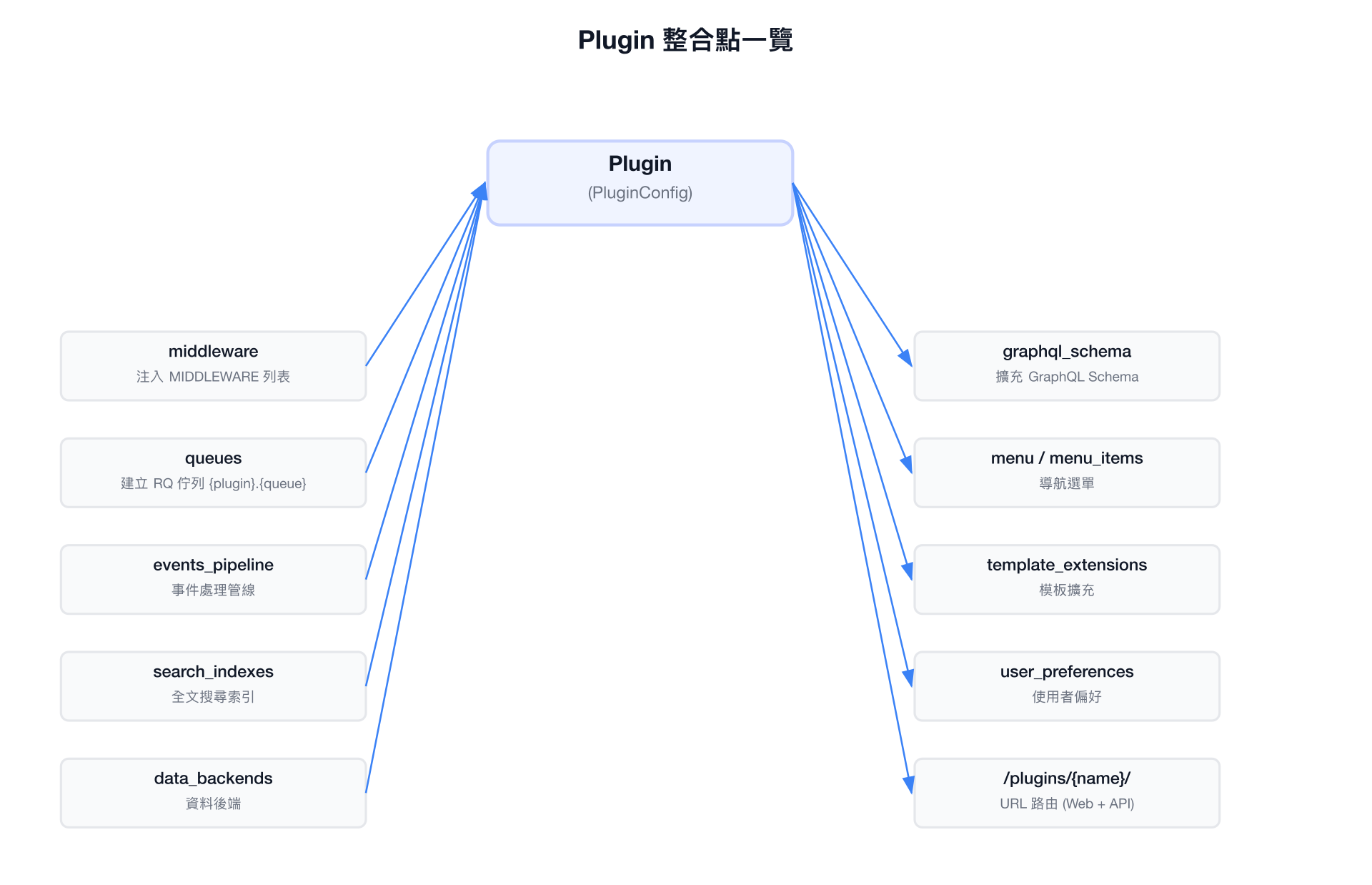

6.4 Plugin 整合點一覽

Plugin 整合點一覽

7. 部署架構

7.1 Gunicorn WSGI 設定

python

# 檔案: netbox/contrib/gunicorn.py
# The IP address (typically localhost) and port that the NetBox WSGI process should listen on
bind = '127.0.0.1:8001'

# Number of gunicorn workers to spawn. This should typically be 2n+1, where
# n is the number of CPU cores present.
workers = 5

# Number of threads per worker process
threads = 3

# Timeout (in seconds) for a request to complete
timeout = 120

# The maximum number of requests a worker can handle before being respawned
max_requests = 5000
max_requests_jitter = 500

7.2 Systemd 服務

NetBox WSGI 服務（Gunicorn）：

ini

# 檔案: netbox/contrib/netbox.service
[Unit]
Description=NetBox WSGI Service
Documentation=https://docs.netbox.dev/
After=network-online.target
Wants=network-online.target

[Service]
Type=simple
User=netbox
Group=netbox
PIDFile=/var/tmp/netbox.pid
WorkingDirectory=/opt/netbox
ExecStart=/opt/netbox/venv/bin/gunicorn --pid /var/tmp/netbox.pid \
    --pythonpath /opt/netbox/netbox \
    --config /opt/netbox/gunicorn.py netbox.wsgi
Restart=on-failure
RestartSec=30
PrivateTmp=true

[Install]
WantedBy=multi-user.target

NetBox RQ Worker 服務（背景任務處理）：

ini

# 檔案: netbox/contrib/netbox-rq.service
[Unit]
Description=NetBox Request Queue Worker
Documentation=https://docs.netbox.dev/
After=network-online.target
Wants=network-online.target

[Service]
Type=simple
User=netbox
Group=netbox
WorkingDirectory=/opt/netbox
ExecStart=/opt/netbox/venv/bin/python3 /opt/netbox/netbox/manage.py \
    rqworker high default low
Restart=on-failure
RestartSec=30
PrivateTmp=true

[Install]
WantedBy=multi-user.target

RQ Worker 監聽三個優先級佇列：high、default、low，依序處理任務。

7.3 Nginx 反向代理

nginx

# 檔案: netbox/contrib/nginx.conf
server {
    listen [::]:443 ssl ipv6only=off;
    server_name netbox.example.com;

    ssl_certificate /etc/ssl/certs/netbox.crt;
    ssl_certificate_key /etc/ssl/private/netbox.key;

    client_max_body_size 25m;

    # 靜態檔案由 Nginx 直接提供
    location /static/ {
        alias /opt/netbox/netbox/static/;
    }

    # 動態請求轉發至 Gunicorn
    location / {
        proxy_pass http://127.0.0.1:8001;
        proxy_set_header X-Forwarded-Host $http_host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-Proto $scheme;
    }
}

server {
    # HTTP → HTTPS 重新導向
    listen [::]:80 ipv6only=off;
    server_name _;
    return 301 https://$host$request_uri;
}

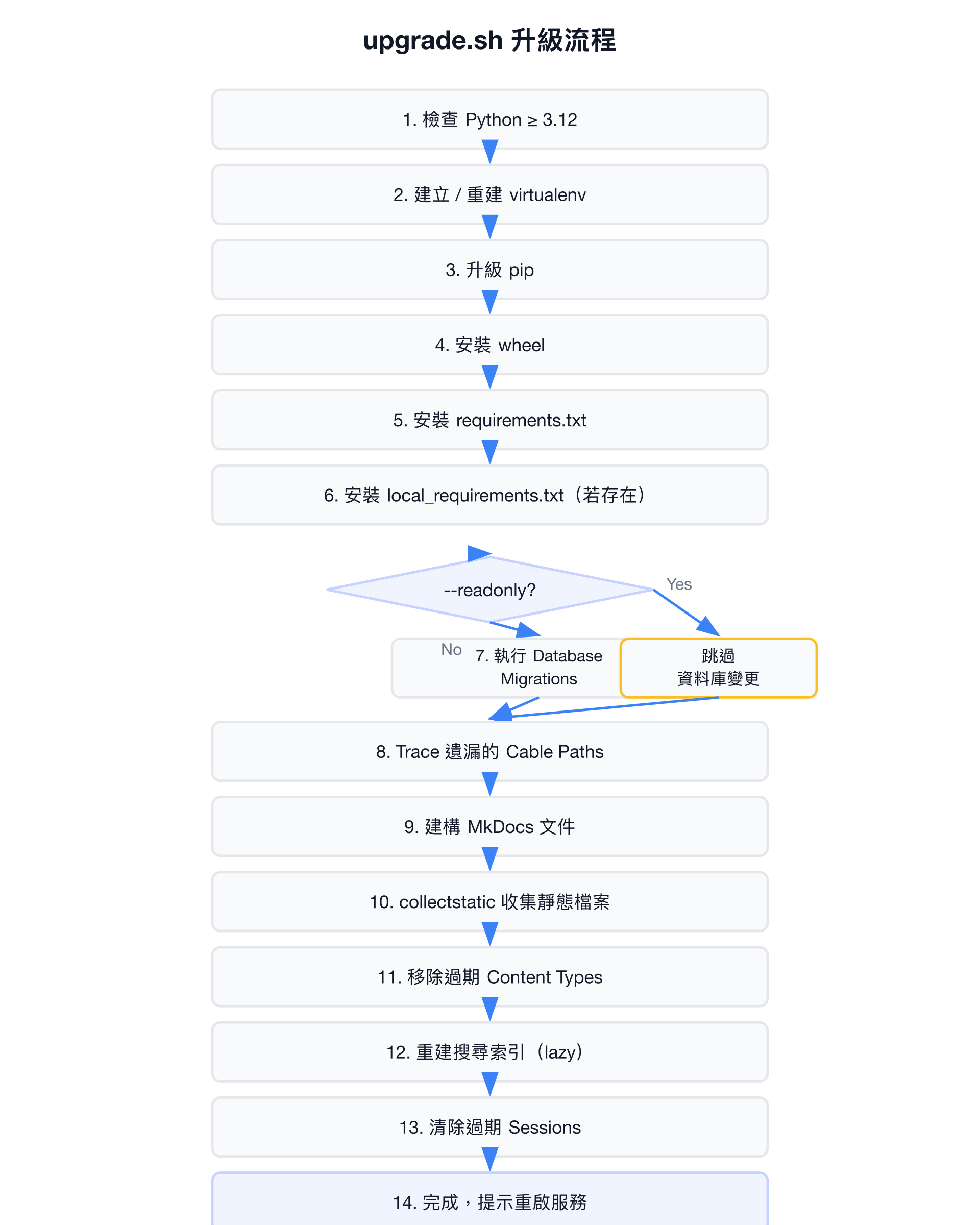

7.4 升級流程（upgrade.sh）

upgrade.sh 是 NetBox 官方提供的一鍵升級腳本，支援 --readonly 旗標跳過資料庫變更：

upgrade.sh 升級流程

8. 設定管理

8.1 設定檔載入機制

NetBox 透過環境變數 NETBOX_CONFIGURATION 指定設定模組路徑，預設為 netbox.configuration：

python

# 檔案: netbox/netbox/settings.py (第 46-56 行)
config_path = os.getenv('NETBOX_CONFIGURATION', 'netbox.configuration')
try:
    configuration = importlib.import_module(config_path)
except ModuleNotFoundError as e:
    if getattr(e, 'name') == config_path:
        raise ImproperlyConfigured(
            f"Specified configuration module ({config_path}) not found. "
            f"Please define netbox/netbox/configuration.py per the documentation, "
            f"or specify an alternate module in the NETBOX_CONFIGURATION environment variable."
        )
    raise

8.2 必要設定參數

參數	說明
`ALLOWED_HOSTS`	允許的 HTTP Host 標頭列表
`SECRET_KEY`	Django 密鑰，用於加密 Session 與 Token
`DATABASE` / `DATABASES`	PostgreSQL 連線設定
`REDIS`	Redis 連線設定（cache + task queue）

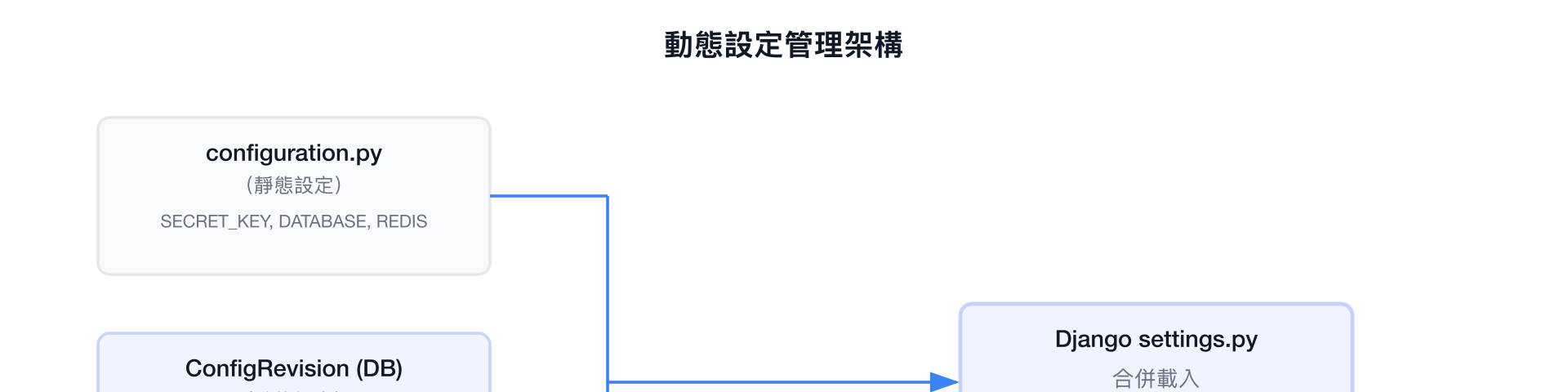

8.3 動態設定（ConfigRevision）

部分設定可透過 Web UI 動態修改，儲存在資料庫的 ConfigRevision model 中，無需重啟服務：

動態設定管理架構

靜態設定（如資料庫連線、密鑰）必須寫在 configuration.py 中；而顯示相關、功能開關等參數可在 Admin UI 中即時調整，由 ConfigRevision model 管理版本歷史。

小結

NetBox v4.5.7 是一個成熟的 Django 應用，其架構設計有以下特點：

模組化設計 — 12 個 Django App 各司其職，涵蓋網路基礎設施的所有面向
完善的 Plugin 系統 — 透過 PluginConfig 提供 9 個整合點（middleware、queues、events_pipeline、search_indexes、graphql_schema、menu、template_extensions、data_backends、user_preferences），讓第三方擴充無需修改核心程式碼
雙 API 層 — 同時支援 REST（DRF）與 GraphQL（Strawberry），提供 139+ 個 ViewSet 端點
Production-Ready 部署 — 內建 Gunicorn、Nginx、systemd 設定檔與一鍵升級腳本
彈性設定管理 — 靜態設定檔搭配資料庫動態設定（ConfigRevision），兼顧安全性與靈活性
背景任務處理 — 透過 Redis + RQ 實現三級優先佇列（high / default / low），Plugin 可註冊專屬佇列
