Multus CNI — 系統架構

本文基於 Multus CNI 原始碼進行架構分析，所有內容皆引用真實檔案路徑。

原始碼位置

本文分析的原始碼位於 multus-cni/，模組名稱為 gopkg.in/k8snetworkplumbingwg/multus-cni.v4。

相關章節

• CNI 委派流程與 NetworkAttachmentDefinition 請參閱 核心功能分析
• Thick Plugin 伺服器架構請參閱 Thick Plugin 深入剖析
• 所有設定參數的完整說明請參閱 設定參考

專案概述

項目	說明
模組名稱	gopkg.in/k8snetworkplumbingwg/multus-cni.v4（go.mod）
Go 版本	1.25（go.mod）
授權條款	Apache License 2.0
所屬組織	Kubernetes Network Plumbing Working Group
核心功能	為 Kubernetes Pod 附加多張網路介面
部署方式	DaemonSet（每個節點皆部署）

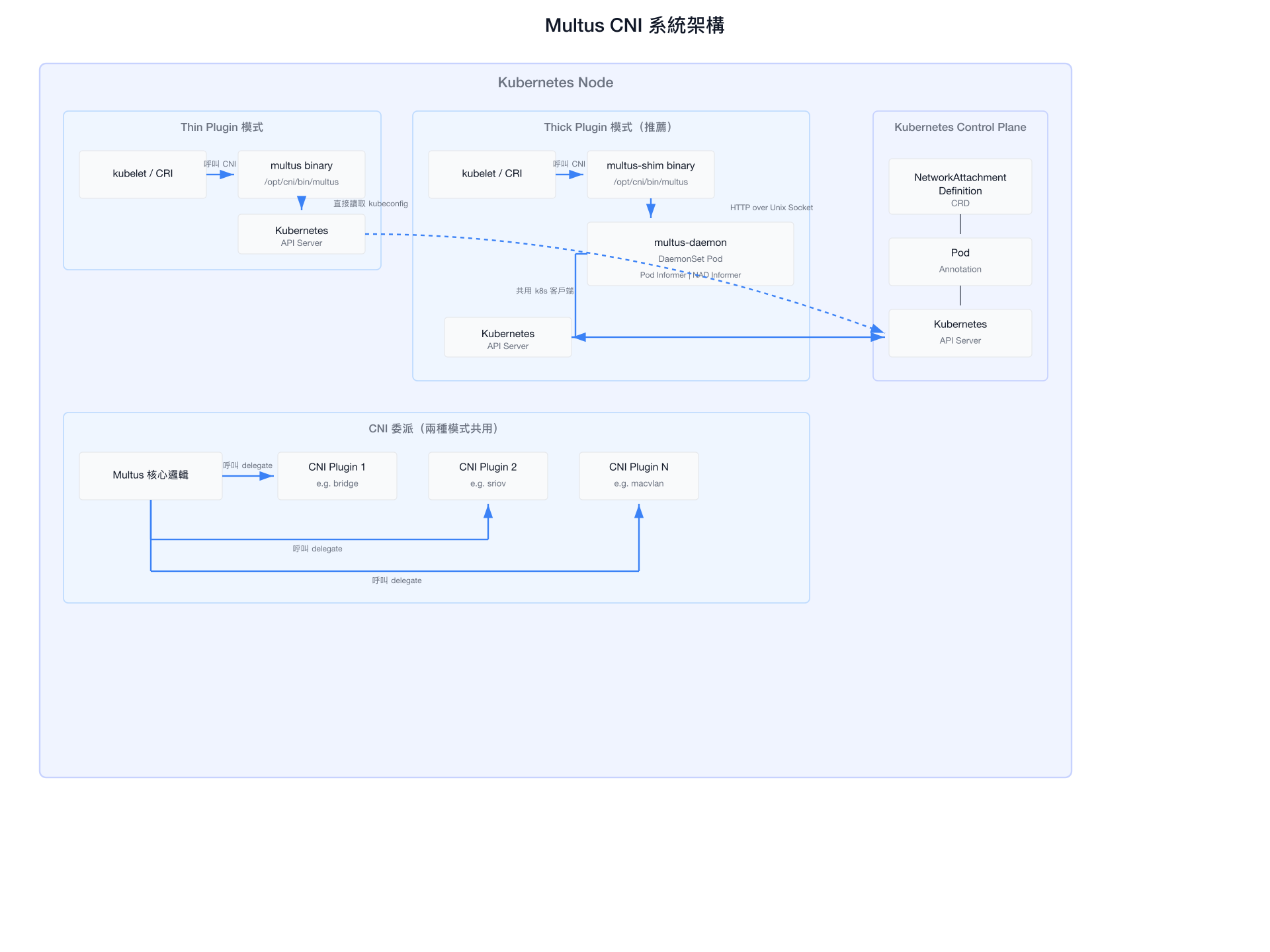

系統架構圖

架構要點

Multus 採用**元外掛（Meta-Plugin）**模式，自身不負責建立任何網路介面，而是根據 Pod Annotation 讀取 NetworkAttachmentDefinition 設定，依序呼叫各個下游 CNI 外掛（delegate）。

8 個 Binary / 容器映像

Multus CNI 在 cmd/ 目錄下定義了 8 個二進位執行檔：

Binary	原始碼路徑	角色	執行方式
multus	cmd/multus/	Thin Plugin 主程式，直接呼叫 multus.CmdAdd/Del/Check	CNI Binary
multus-daemon	cmd/multus-daemon/	Thick Plugin 的伺服器端，長駐 DaemonSet Pod，監聽 Unix Socket	DaemonSet
multus-shim	cmd/multus-shim/	Thick Plugin 的 CNI Binary，轉發請求至 multus-daemon	CNI Binary
cert-approver	cmd/cert-approver/	自動核准每節點 TLS 憑證請求（搭配 perNodeCertificate 功能）	DaemonSet 內 Init Container
install_multus	cmd/install_multus/	安裝腳本輔助工具，將 multus binary 複製至宿主機 /opt/cni/bin/	Init Container
kubeconfig_generator	cmd/kubeconfig_generator/	產生各節點專屬的 kubeconfig 檔案	Init Container
passthru-cni	cmd/passthru-cni/	直通 CNI 外掛，用於測試與開發	CNI Binary
thin_entrypoint	cmd/thin_entrypoint/	Thin Plugin DaemonSet 的入口點	Init Container

Thin vs Thick Plugin

• Thin Plugin：multus binary 在每次 CNI 呼叫時直接向 Kubernetes API Server 查詢，簡單但資源消耗較高。
• Thick Plugin：multus-shim 轉發至 multus-daemon，daemon 透過 Informer 快取 Pod 和 NAD 資料，效能更好並支援額外功能（Prometheus 指標）。

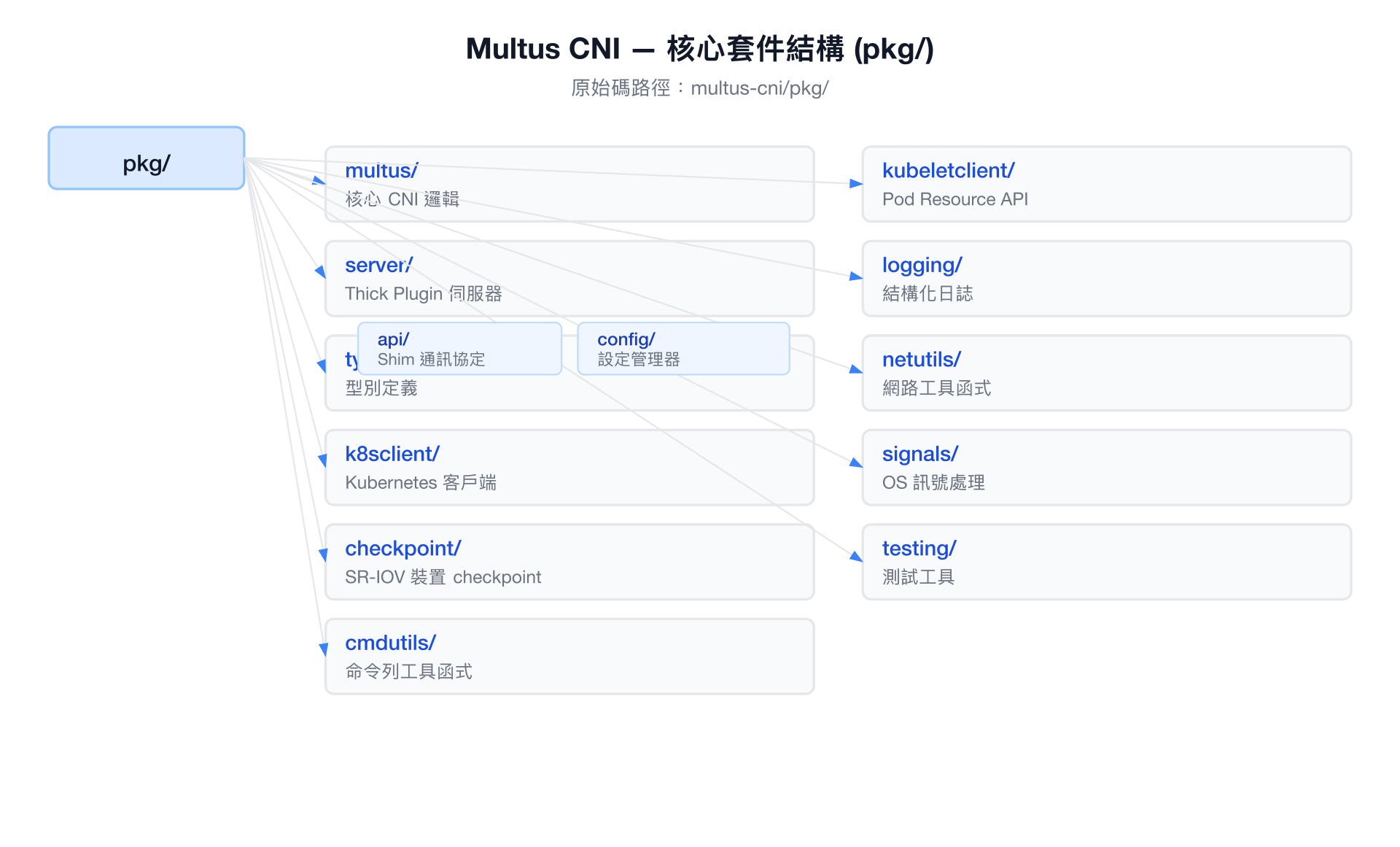

核心套件結構（pkg/）

pkg/multus/ — 核心 CNI 邏輯

pkg/multus/multus.go（約 1,100 行）是 Multus 最核心的套件，實作了完整的 CNI 介面：

函式	說明
CmdAdd(args, exec, kubeClient)	建立 Pod 的所有網路介面，委派至各個 CNI 外掛
CmdDel(args, exec, kubeClient)	刪除 Pod 的所有網路介面，從 scratch 目錄讀取快取設定
CmdCheck(args, exec, kubeClient)	驗證 Pod 網路介面是否正常
CmdGC(args, exec, kubeClient)	垃圾回收，清理殘餘的網路配置快取
CmdStatus(args, exec, kubeClient)	查詢所有委派外掛的狀態（CNI 1.1+ 支援）
DelegateAdd(exec, id, netconf, rt, binDirs)	對單一委派外掛執行 ADD
DelegateDel(exec, id, netconf, rt, binDirs)	對單一委派外掛執行 DEL
DelegateCheck(exec, id, netconf, rt, binDirs)	對單一委派外掛執行 CHECK

pkg/server/ — Thick Plugin 伺服器

pkg/server/server.go（約 700 行）實作 Thick Plugin 的 HTTP 伺服器：

元件	說明
Server	HTTP 伺服器結構，監聽 Unix Socket /run/multus/multus.sock
HandleCNIRequest()	處理來自 multus-shim 的 CNI 請求（ADD/DEL/CHECK/GC/STATUS）
HandleDelegateRequest()	處理 Delegate 請求（支援熱插拔網路介面）
NewCNIServer()	建立伺服器，初始化 Pod 和 NAD Informer
Pod Informer	以節點名稱過濾，只快取本節點的 Pod 資料
NAD Informer	快取所有命名空間的 NetworkAttachmentDefinition

pkg/types/ — 型別定義

pkg/types/types.go 和 pkg/types/conf.go 定義了所有核心資料結構：

型別	說明
NetConf	Multus 主設定（繼承 CNI types.NetConf）
DelegateNetConf	單一委派外掛的設定（含 IfnameRequest、IPRequest、MacRequest 等）
NetworkSelectionElement	Pod Annotation 中的單一網路附加定義
K8sArgs	CNI_ARGS 中的 Kubernetes 特有參數（Pod 名稱、命名空間、UID）
RuntimeConfig	CNI Runtime Config（PortMaps、Bandwidth、InfinibandGUID 等）
ResourceInfo	來自 kubelet checkpoint 的 SR-IOV 裝置分配資訊

pkg/k8sclient/ — Kubernetes 客戶端

pkg/k8sclient/k8sclient.go（約 700 行）提供：

功能	說明
GetK8sArgs()	從 CNI_ARGS 解析 K8s Pod 資訊
GetPod()	向 API Server 或 Informer 快取查詢 Pod 物件
GetNetworkAttachmentDef()	查詢指定命名空間的 NetworkAttachmentDefinition
GetPodNetwork()	解析 Pod Annotation 中的網路附加清單
GetDefaultNetworks()	取得叢集預設網路設定
GetDelegatesFromAnnotations()	將 NAD 轉換為 DelegateNetConf 清單
InClusterK8sClient()	建立叢集內 k8s 客戶端（使用 ServiceAccount）
PerNodeK8sClient()	建立節點專屬 k8s 客戶端（使用 perNodeCertificate）

部署架構

Thin Plugin DaemonSet

# deployments/multus-daemonset.yml
initContainers:
- name: install-multus-binary   # 複製 multus binary 至宿主機
  image: ghcr.io/k8snetworkplumbingwg/multus-cni:latest
  command: ["/install_multus"]
  volumeMounts:
  - name: cnibin
    mountPath: /host/opt/cni/bin

Thin Plugin 只有一個 init container，負責將 multus binary 安裝到宿主機的 CNI binary 目錄（/opt/cni/bin/）。

Thick Plugin DaemonSet

# deployments/multus-daemonset-thick.yml
initContainers:
- name: install-multus-binary   # 複製 multus-shim 至宿主機
containers:
- name: kube-multus             # 長駐 multus-daemon 伺服器
  command: ["/usr/src/multus-cni/bin/multus-daemon"]
  volumeMounts:
  - name: multus-run             # /run/multus/ Socket 目錄
  - name: cni-conf               # /etc/cni/net.d/ 設定目錄
  - name: cnibin                 # /opt/cni/bin/ Binary 目錄

建置系統

指令	說明
make build	建置所有 Go Binary
make image	建置容器映像
make test	執行單元測試
make lint	執行程式碼靜態分析
make generate	重新產生生成的程式碼
