Multus CNI — 設定參考

本文提供 Multus CNI 所有設定參數的完整說明，所有內容皆引用真實原始碼路徑。

原始碼位置

設定型別定義位於 pkg/types/types.go、pkg/types/conf.go、pkg/server/types.go。

相關章節

設定參數在 CNI 流程中的運作請參閱核心功能分析
Thick Plugin 專屬設定請參閱 Thick Plugin 深入剖析
系統架構總覽請參閱系統架構

CNI 設定（NetConf）

NetConf（pkg/types/types.go）是 Multus 的主設定結構，以 JSON 格式寫入 CNI 設定目錄（/etc/cni/net.d/）。

完整設定範例

json

{
  "name": "multus-cni-network",
  "type": "multus",
  "cniVersion": "0.3.1",
  "confDir": "/etc/cni/multus/net.d",
  "cniDir": "/var/lib/cni/multus",
  "binDir": "/opt/cni/bin",
  "kubeconfig": "/etc/cni/net.d/multus.d/multus.kubeconfig",
  "logFile": "/var/log/multus.log",
  "logLevel": "verbose",
  "logToStderr": false,
  "readinessindicatorfile": "/run/flannel/subnet.env",
  "namespaceIsolation": false,
  "globalNamespaces": "kube-system,default",
  "systemNamespaces": ["kube-system"],
  "multusNamespace": "kube-system",
  "retryDeleteOnError": false,
  "clusterNetwork": "flannel-conf",
  "defaultNetworks": []
}

NetConf 欄位說明

路徑設定

欄位	JSON 鍵	預設值	說明
`ConfDir`	`confDir`	`/etc/cni/multus/net.d`	CNI 設定檔目錄（從這裡讀取 `.conf`/`.conflist`）
`CNIDir`	`cniDir`	`/var/lib/cni/multus`	Scratch 快取目錄（儲存 ADD 時的委派設定）
`BinDir`	`binDir`	`/opt/cni/bin`	委派 CNI Binary 搜尋目錄
`Kubeconfig`	`kubeconfig`	`""`	kubeconfig 路徑（用於 Thin Plugin 向 API Server 認證）

日誌設定

欄位	JSON 鍵	預設值	說明
`LogFile`	`logFile`	`""`	日誌輸出檔案路徑（空白表示不輸出至檔案）
`LogLevel`	`logLevel`	`"panic"`	日誌等級：`panic`、`error`、`verbose`、`debug`
`LogToStderr`	`logToStderr`	`false`	是否同時輸出日誌至標準錯誤輸出
`LogOptions`	`logOptions`	`null`	進階日誌選項（lumberjack 日誌輪替設定）

網路來源設定

欄位	JSON 鍵	說明
`RawDelegates`	`delegates`	直接在設定中嵌入委派 CNI 設定的 JSON 陣列（與 `clusterNetwork` 互斥）
`ClusterNetwork`	`clusterNetwork`	預設網路的 NAD 名稱或 CNI 設定檔名（從 CRD、目錄或檔案讀取）
`DefaultNetworks`	`defaultNetworks`	所有 Pod 都會自動附加的網路清單（NAD 名稱陣列）

互斥設定

delegates 與 clusterNetwork+defaultNetworks 不能同時設定。

使用 delegates 時，直接在設定中指定委派設定，不查詢 Kubernetes API
使用 clusterNetwork 時，從 Kubernetes CRD 或設定目錄讀取

命名空間設定

欄位	JSON 鍵	預設值	說明
`NamespaceIsolation`	`namespaceIsolation`	`false`	啟用命名空間隔離，限制 Pod 只能使用相同命名空間的 NAD
`RawNonIsolatedNamespaces`	`globalNamespaces`	`""`	逗號分隔的命名空間清單，這些命名空間的 NAD 可被任意 Pod 引用
`SystemNamespaces`	`systemNamespaces`	`["kube-system"]`	系統命名空間清單，這些命名空間的 Pod 不套用 `defaultNetworks`
`MultusNamespace`	`multusNamespace`	`"kube-system"`	Multus 自身使用的命名空間（用於讀取 `clusterNetwork`/`defaultNetworks`）

其他設定

欄位	JSON 鍵	預設值	說明
`ReadinessIndicatorFile`	`readinessindicatorfile`	`""`	就緒指示檔路徑，Multus 等待此檔案存在後才處理 CNI 請求
`RetryDeleteOnError`	`retryDeleteOnError`	`false`	委派 DEL 失敗時，是否繼續嘗試下一個委派外掛
`AuxiliaryCNIChainName`	`auxiliaryCNIChainName`	`""`	輔助 CNI 鏈名稱
`RuntimeConfig`	`runtimeConfig`	`null`	CNI RuntimeConfig（PortMaps、Bandwidth、IPs 等）

RuntimeConfig

RuntimeConfig（pkg/types/types.go）在 CNI ADD 時提供執行期額外設定：

欄位	JSON 鍵	說明
`PortMaps`	`portMappings`	連接埠對映設定陣列
`Bandwidth`	`bandwidth`	頻寬限制設定（入/出向速率與突發值）
`IPs`	`ips`	要求的 IP 位址清單
`Mac`	`mac`	要求的 MAC 位址
`InfinibandGUID`	`infinibandGUID`	要求的 InfiniBand GUID
`DeviceID`	`deviceID`	SR-IOV 裝置 ID
`CNIDeviceInfoFile`	`CNIDeviceInfoFile`	CNI 裝置資訊檔案路徑（用於傳遞裝置詳細資訊）

PortMapEntry

欄位	JSON 鍵	說明
`HostPort`	`hostPort`	宿主機連接埠（1-65535）
`ContainerPort`	`containerPort`	容器連接埠（1-65535）
`Protocol`	`protocol`	協定：`tcp`、`udp`（預設 `tcp`）
`HostIP`	`hostIP`	宿主機繫結 IP（可選）

BandwidthEntry

欄位	JSON 鍵	說明
`IngressRate`	`ingressRate`	入向速率限制（bps）
`IngressBurst`	`ingressBurst`	入向突發大小（bytes）
`EgressRate`	`egressRate`	出向速率限制（bps）
`EgressBurst`	`egressBurst`	出向突發大小（bytes）

委派設定（DelegateNetConf）

DelegateNetConf（pkg/types/types.go）代表單一委派網路的設定，由 Multus 從 NAD 轉換而來：

欄位	JSON 鍵	說明
`IfnameRequest`	`ifnameRequest`	要求的介面名稱（覆蓋自動產生的 `net{N}` 名稱）
`MacRequest`	`macRequest`	要求的 MAC 位址
`InfinibandGUIDRequest`	`infinibandGUIDRequest`	要求的 InfiniBand GUID
`IPRequest`	`ipRequest`	要求的 IP 位址清單
`GatewayRequest`	`default-route`	預設路由閘道 IP 清單
`DeviceID`	`deviceID`	SR-IOV 裝置 ID（來自 kubelet checkpoint）
`ResourceName`	`resourceName`	SR-IOV 資源名稱
`MasterPlugin`	內部	是否為主要（預設）網路外掛
`ConfListPlugin`	內部	是否為 conflist 格式（多外掛鏈）

Pod 網路選擇（NetworkSelectionElement）

NetworkSelectionElement（pkg/types/types.go）代表 Pod Annotation 中的單一網路附加描述符，符合 Kubernetes Network CRD De-facto Standard。

JSON 格式完整範例

json

[
  {
    "name": "sriov-net",
    "namespace": "kube-system",
    "interface": "net1",
    "ips": ["10.56.217.171/24", "2001:db8::1/64"],
    "mac": "20:04:0f:f1:88:01",
    "infiniband-guid": "c2:b0:57:49:47:f1:a0:26",
    "portMappings": [
      {"hostPort": 8080, "containerPort": 80, "protocol": "tcp"}
    ],
    "bandwidth": {
      "ingressRate": 1000000,
      "ingressBurst": 1000000,
      "egressRate": 1000000,
      "egressBurst": 1000000
    },
    "deviceID": "0000:00:1f.6",
    "cni-args": {"foo": "bar"},
    "default-route": ["10.56.217.1"]
  }
]

NetworkSelectionElement 欄位說明

欄位	JSON 鍵	必填	說明
`Name`	`name`	✅	NetworkAttachmentDefinition 名稱
`Namespace`	`namespace`	❌	NAD 所在命名空間（預設為 Pod 的命名空間）
`IPRequest`	`ips`	❌	要求的 IP 位址清單（傳遞給委派外掛的 IPAM）
`MacRequest`	`mac`	❌	要求的 MAC 位址
`InfinibandGUIDRequest`	`infiniband-guid`	❌	要求的 InfiniBand GUID
`InterfaceRequest`	`interface`	❌	要求的介面名稱（覆蓋自動的 `net{N}`）
`PortMappingsRequest`	`portMappings`	❌	連接埠對映設定
`BandwidthRequest`	`bandwidth`	❌	頻寬限制設定
`DeviceID`	`deviceID`	❌	SR-IOV 裝置 ID
`CNIArgs`	`cni-args`	❌	傳遞給委派外掛的額外 CNI 參數
`GatewayRequest`	`default-route`	❌	Pod 的預設閘道 IP 清單

Daemon 設定（ControllerNetConf）

ControllerNetConf（pkg/server/types.go）是 Thick Plugin 的 multus-daemon 設定結構，預設讀取自 /etc/cni/net.d/multus.d/daemon-config.json。

完整設定範例

json

{
  "chrootDir": "/hostroot",
  "logFile": "/var/log/multus-daemon.log",
  "logLevel": "verbose",
  "logToStderr": true,
  "socketDir": "/run/multus",
  "metricsPort": 9091,
  "perNodeCertificate": {
    "enabled": true,
    "bootstrapKubeconfig": "/etc/kubernetes/bootstrap.kubeconfig",
    "certDir": "/var/lib/multus/certs",
    "certDuration": "24h"
  }
}

ControllerNetConf 欄位說明

欄位	JSON 鍵	預設值	說明
`ChrootDir`	`chrootDir`	`""`	Chroot 目錄路徑，呼叫委派 CNI Binary 前先 chroot 至此目錄
`LogFile`	`logFile`	`""`	日誌輸出檔案路徑
`LogLevel`	`logLevel`	`"panic"`	日誌等級：`panic`、`error`、`verbose`、`debug`
`LogToStderr`	`logToStderr`	`false`	是否輸出日誌至 stderr
`SocketDir`	`socketDir`	`"/run/multus/"`	Unix Socket 目錄路徑（`multus.sock` 建立於此）
`MetricsPort`	`metricsPort`	`null`	Prometheus 指標 HTTP 伺服器埠號（未設定則不啟動）
`PerNodeCertificate`	`perNodeCertificate`	`null`	每節點 TLS 憑證設定

PerNodeCertificate 欄位說明

欄位	JSON 鍵	說明
`Enabled`	`enabled`	是否啟用每節點 TLS 憑證自動管理
`BootstrapKubeconfig`	`bootstrapKubeconfig`	用於首次憑證申請的 Bootstrap kubeconfig 路徑
`CertDir`	`certDir`	憑證儲存目錄路徑
`CertDuration`	`certDuration`	憑證有效期限（預設 `"10m"`，格式為 Go duration string）

K8sArgs — CNI_ARGS 解析

K8sArgs（pkg/types/types.go）定義從 CNI_ARGS 環境變數解析出的 Kubernetes 特有資訊：

欄位	CNI_ARGS 鍵	說明
`K8S_POD_NAME`	`K8S_POD_NAME`	Pod 名稱
`K8S_POD_NAMESPACE`	`K8S_POD_NAMESPACE`	Pod 命名空間
`K8S_POD_INFRA_CONTAINER_ID`	`K8S_POD_INFRA_CONTAINER_ID`	Pause 容器 ID
`K8S_POD_UID`	`K8S_POD_UID`	Pod UID

設定自動生成模式

當 Thick Plugin 使用 multus-config-file: auto 選項啟動時，config.Manager（pkg/server/config/）根據以下規則自動產生 Multus CNI 設定：

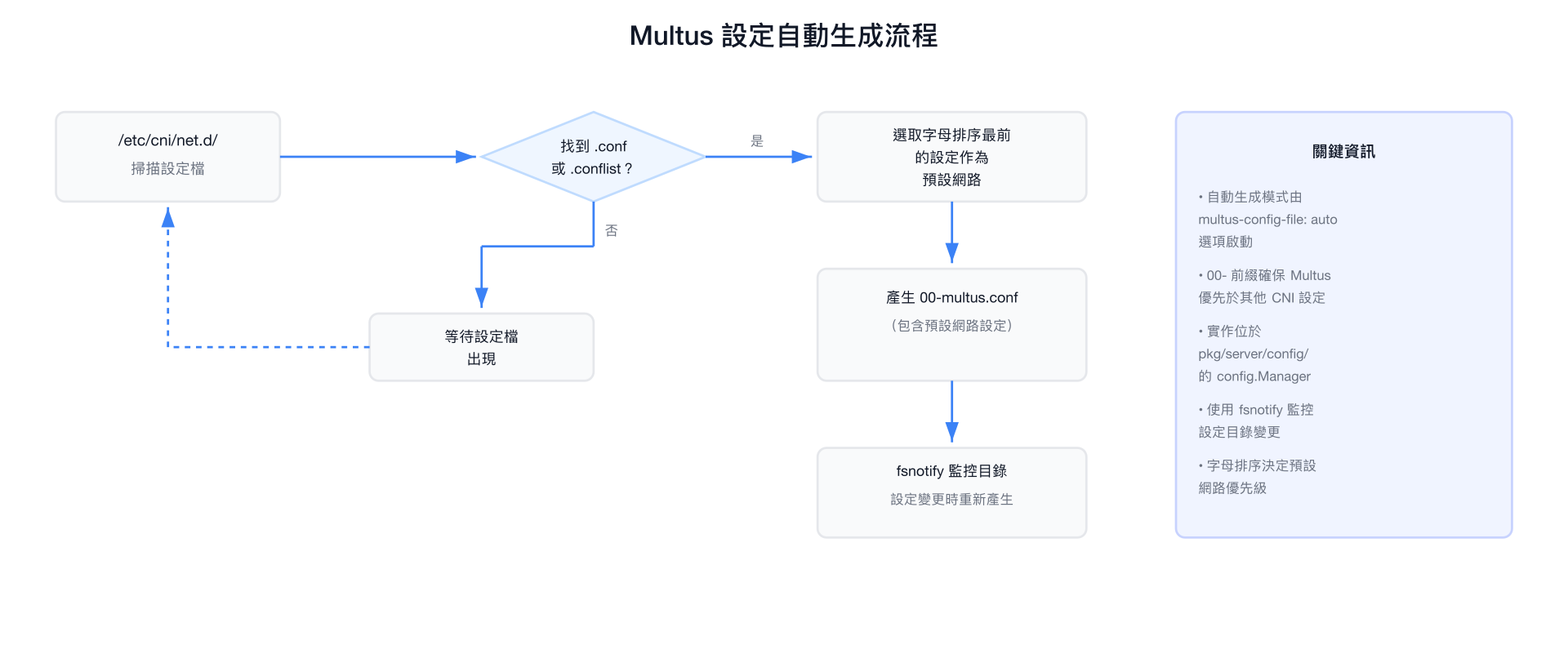

Multus 設定自動生成流程

自動生成的設定確保 Multus 的 CNI 設定（以 00- 前綴）優先於其他 CNI 設定，從而成為叢集的主 CNI 外掛。
