Multus CNI — Thick Plugin 深入剖析

本文深入分析 Multus CNI v4.0 引入的 Thick Plugin 架構，所有內容皆引用真實原始碼路徑。

原始碼位置

Thick Plugin 相關程式碼位於 cmd/multus-daemon/、cmd/multus-shim/、pkg/server/、pkg/server/api/、pkg/server/config/。

相關章節

CNI 委派流程與 NAD 機制請參閱核心功能分析
系統架構總覽請參閱系統架構
Thick Plugin 設定參數請參閱設定參考

Thick Plugin 簡介

Thick Plugin 於 Multus v4.0 引入，採用Client/Server 架構：

元件	Binary	說明
multus-daemon	`cmd/multus-daemon/main.go`	伺服器端，長駐 DaemonSet Pod，持有 k8s 客戶端與 Informer 快取
multus-shim	`cmd/multus-shim/main.go`	客戶端（CNI Binary），接收 kubelet CNI 呼叫後轉發至 daemon

Thin vs Thick 比較

特性	Thin Plugin	Thick Plugin
架構	單一 Binary	Client + Server
Kubernetes API 呼叫	每次 CNI 呼叫都建立連線	使用共用客戶端 + Informer 快取
Prometheus 指標	❌ 不支援	✅ 支援
資源消耗	較低	較高（長駐 daemon）
熱插拔介面（Delegate API）	❌ 不支援	✅ 支援
每節點 TLS 憑證	❌ 不支援	✅ 支援（perNodeCertificate）
推薦程度	資源受限環境	大多數環境（推薦）

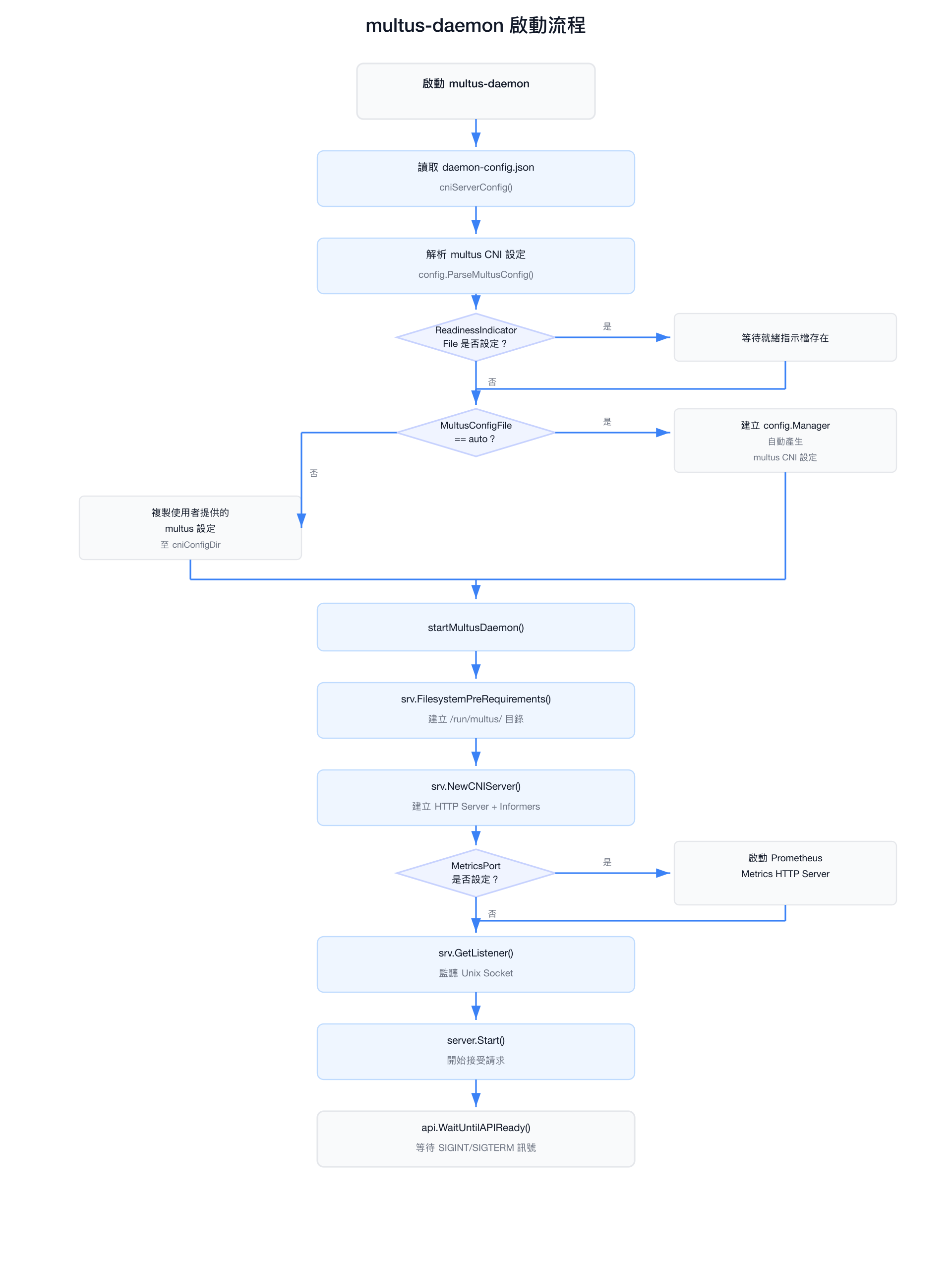

multus-daemon 啟動流程

cmd/multus-daemon/main.go 的 main() 函式執行以下步驟：

multus-daemon 啟動流程

HTTP Server 架構（`pkg/server/server.go`）

Server 結構（pkg/server/types.go）是 Thick Plugin 伺服器的核心：

type Server struct {
    http.Server
    rundir                string         // Unix Socket 目錄
    kubeclient            *k8sclient.ClientInfo  // 共用 k8s 客戶端
    exec                  invoke.Exec    // CNI Binary 執行器
    serverConfig          []byte         // multus CNI 設定 JSON
    metrics               *Metrics       // Prometheus 指標
    informerFactory       internalinterfaces.SharedInformerFactory  // Pod Informer
    podInformer           cache.SharedIndexInformer
    netdefInformerFactory netdefinformer.SharedInformerFactory      // NAD Informer
    netdefInformer        cache.SharedIndexInformer
    ignoreReadinessIndicator bool
}

API 端點

端點	常數	說明
`POST /cni`	`api.MultusCNIAPIEndpoint`	處理標準 CNI 請求（ADD/DEL/CHECK/GC/STATUS）
`POST /delegate`	`api.MultusDelegateAPIEndpoint`	處理 Delegate 請求（熱插拔網路介面）
`GET /healthz`	`api.MultusHealthAPIEndpoint`	健康檢查端點，供 multus-shim 探測就緒狀態
`GET /metrics`	`/metrics`	Prometheus 指標端點（獨立 HTTP 伺服器）

Unix Socket 路徑

Unix Socket 位置由 SocketDir 設定決定，預設為 /run/multus/，實際 socket 檔案為：

/run/multus/multus.sock

Socket 路徑由 pkg/server/api/socket.go 的 SocketPath() 函式組合：

const defaultMultusRunDir = "/run/multus/"

func SocketPath(rundir string) string {
    return filepath.Join(rundir, "multus.sock")
}

Informer 快取設計

Thick Plugin 的核心優勢在於使用 Informer 快取避免每次 CNI 呼叫都向 API Server 發送請求：

Pod Informer（`pkg/server/server.go`）

func newPodInformer(kubeClient kubernetes.Interface, nodeName string) (...) {
    // 只監控本節點的 Pod（節省記憶體與頻寬）
    tweakFunc = func(opts *metav1.ListOptions) {
        opts.FieldSelector = fields.OneTermEqualSelector("spec.nodeName", nodeName).String()
    }
    const resyncInterval = 1 * time.Second
    // 使用 informerObjectTrim 移除不必要的欄位以節省記憶體
    informerFactory = informerfactory.NewSharedInformerFactoryWithOptions(
        kubeClient, resyncInterval,
        informerfactory.WithTransform(informerObjectTrim))
    ...
}

informerObjectTrim() 函式在快取 Pod 物件時，會移除以下欄位以節省記憶體：

ManagedFields
Spec.Volumes
Spec.Containers[*].Command、Args、Env、VolumeMounts

NAD Informer（`pkg/server/server.go`）

func newNetDefInformer(netdefClient netdefclient.Interface) (...) {
    const resyncInterval = 1 * time.Second
    // 監控所有命名空間的 NetworkAttachmentDefinition
    informerFactory = netdefinformer.NewSharedInformerFactoryWithOptions(
        netdefClient, resyncInterval)
    netdefInformer = netdefinformerv1.NewNetworkAttachmentDefinitionInformer(
        client, kapi.NamespaceAll, resyncPeriod,
        cache.Indexers{cache.NamespaceIndex: cache.MetaNamespaceIndexFunc})
    ...
}

multus-shim 設計（`cmd/multus-shim/main.go`）

multus-shim 是一個輕量的 CNI Binary，只有約 50 行程式碼，主要功能是將 kubelet 的 CNI 呼叫轉發至 multus-daemon：

skel.PluginMainFuncs(
    skel.CNIFuncs{
        Add:    func(args *skel.CmdArgs) error { return api.CmdAdd(args) },
        Check:  func(args *skel.CmdArgs) error { return api.CmdCheck(args) },
        Del:    func(args *skel.CmdArgs) error { return api.CmdDel(args) },
        GC:     func(args *skel.CmdArgs) error { return api.CmdGC(args) },
        Status: func(args *skel.CmdArgs) error { return api.CmdStatus(args) },
    },
    cniversion.All, "meta-plugin that delegates to other CNI plugins")

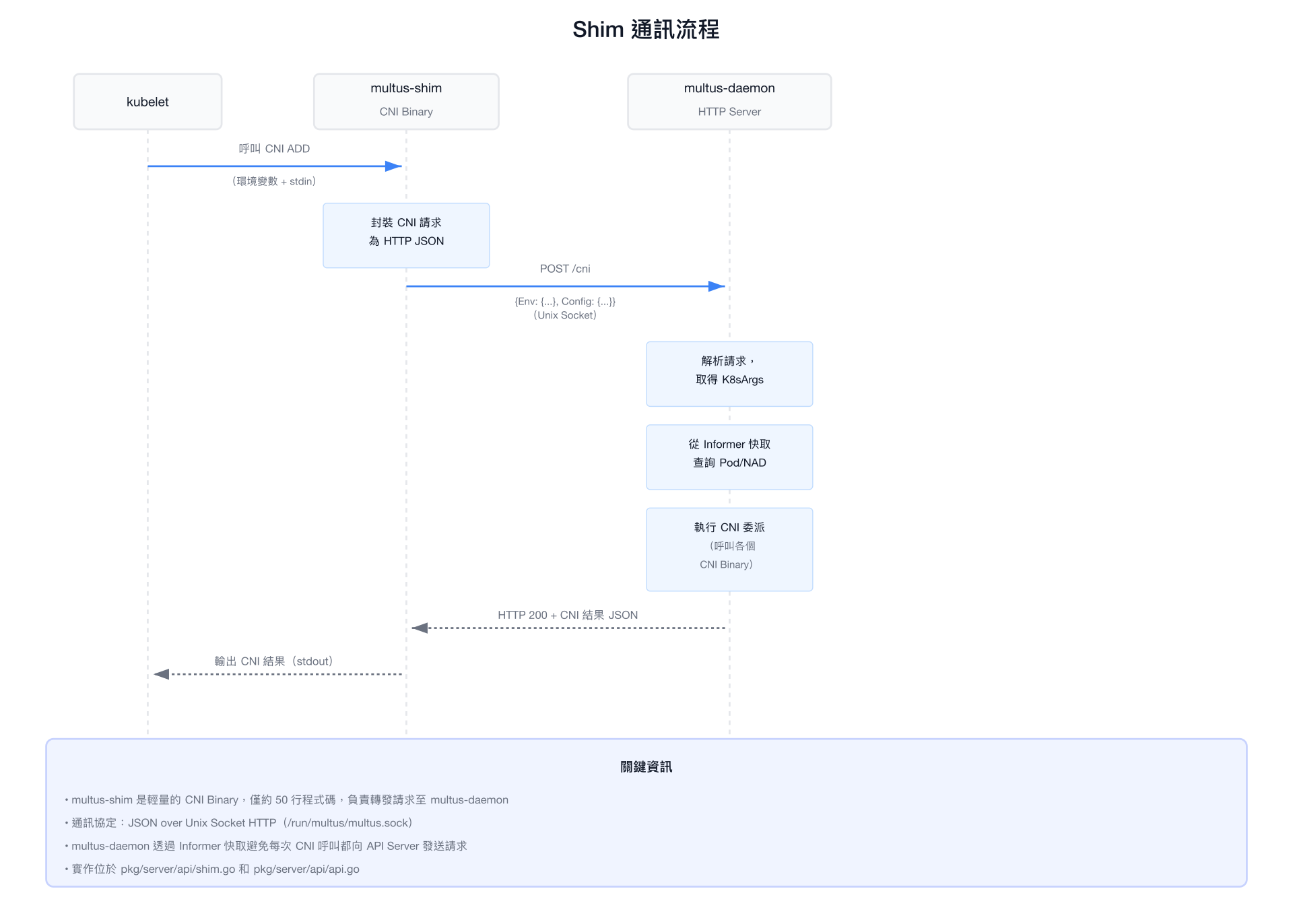

Shim 通訊流程（`pkg/server/api/shim.go`）

Shim 通訊流程

HTTP 通訊協定（`pkg/server/api/api.go`）

multus-shim 與 multus-daemon 之間使用 JSON over Unix Socket HTTP 通訊：

// 請求格式（pkg/server/api/api.go）
type Request struct {
    Env                 map[string]string            // CNI 環境變數
    Config              []byte                       // CNI 設定 JSON（stdin）
    InterfaceAttributes *DelegateInterfaceAttributes // Delegate 請求的額外屬性
}

// DoCNI 函式 — 傳送 CNI 請求至 daemon
func DoCNI(url string, req interface{}, socketPath string) ([]byte, error) {
    client := &http.Client{
        Transport: &http.Transport{
            Dial: func(_, _ string) (net.Conn, error) {
                return net.Dial("unix", socketPath)
            },
        },
    }
    resp, err := client.Post(url, "application/json", bytes.NewReader(data))
    ...
}

Prometheus 指標

multus-daemon 內建 Prometheus 指標支援（pkg/server/server.go）：

指標名稱	類型	說明
`multus_server_request_total`	Counter	HTTP 請求總數，標籤：`handler`、`code`、`method`

指標端點在獨立 HTTP 伺服器上提供，由 MetricsPort 設定決定埠號：

json

{
  "metricsPort": 9091
}

啟動後可透過 http://<node-ip>:9091/metrics 取得 Prometheus 格式指標。

每節點 TLS 憑證（perNodeCertificate）

Thick Plugin 支援自動為每個節點產生獨立的 TLS 憑證，用於向 Kubernetes API Server 認證：

json

{
  "perNodeCertificate": {
    "enabled": true,
    "bootstrapKubeconfig": "/etc/kubernetes/bootstrap.kubeconfig",
    "certDir": "/var/lib/multus/certs/",
    "certDuration": "10m"
  }
}

實作位於 pkg/k8sclient/k8sclient.go 的 PerNodeK8sClient() 函式，透過 cmd/cert-approver 輔助 Binary 自動核准 CSR（Certificate Signing Request）。

預設憑證有效期限為 10 分鐘（DefaultCertDuration = 10 * time.Minute，pkg/server/types.go），daemon 會在憑證過期前自動更新。

Chroot 執行模式

當 chrootDir 設定不為空時，multus-daemon 會在呼叫委派 CNI Binary 前先 chroot 至指定目錄：

// pkg/server/server.go
if daemonConfig.ChrootDir != "" {
    chrootExec := &ChrootExec{
        Stderr:    os.Stderr,
        chrootDir: daemonConfig.ChrootDir,
    }
    exec = chrootExec
}

ChrootExec（pkg/server/exec_chroot.go）確保委派 CNI Binary 的執行環境在宿主機的檔案系統中，而非 daemon 容器的檔案系統。這對於 CNI Binary 安裝於宿主機 /opt/cni/bin/ 的情況特別重要。

熱插拔（Delegate API）

Thick Plugin 的 /delegate API 端點支援在 Pod 執行期間動態附加或移除網路介面：

POST /delegate
{
    "Env": {
        "CNI_COMMAND": "ADD",
        "CNI_CONTAINERID": "...",
        "CNI_NETNS": "/proc/...",
        "CNI_IFNAME": "net2",
        "CNI_ARGS": "K8S_POD_NAMESPACE=default;K8S_POD_NAME=my-pod;K8S_POD_UID=..."
    },
    "Config": {...},
    "InterfaceAttributes": {
        "MacRequest": "02:00:00:00:00:01",
        "IPRequest": ["10.0.0.100/24"]
    }
}

此功能由 HandleDelegateRequest() 處理，api.CreateDelegateRequest() 協助建立請求格式（pkg/server/api/api.go）。

設定自動管理（config.Manager）

當 MultusConfigFile: "auto" 時，config.Manager（pkg/server/config/）會自動從現有的 CNI 設定產生 Multus CNI 設定：

監控 /etc/cni/net.d/ 目錄中的 .conf / .conflist 檔案
選取優先順序最高的 CNI 設定作為預設網路
自動產生 Multus 的 CNI 設定（以 00-multus.conf 命名確保最高優先順序）
使用 fsnotify 監控設定目錄，當設定變更時自動重新產生
