Multus CNI — 核心功能分析
本文深入分析 Multus CNI 的核心運作機制，所有內容皆引用真實原始碼路徑。
原始碼位置
核心邏輯位於 pkg/multus/multus.go、pkg/k8sclient/k8sclient.go、pkg/types/conf.go。
相關章節
- 系統架構與套件概覽請參閱 系統架構
- Thick Plugin 伺服器實作請參閱 Thick Plugin 深入剖析
- 所有設定欄位說明請參閱 設定參考

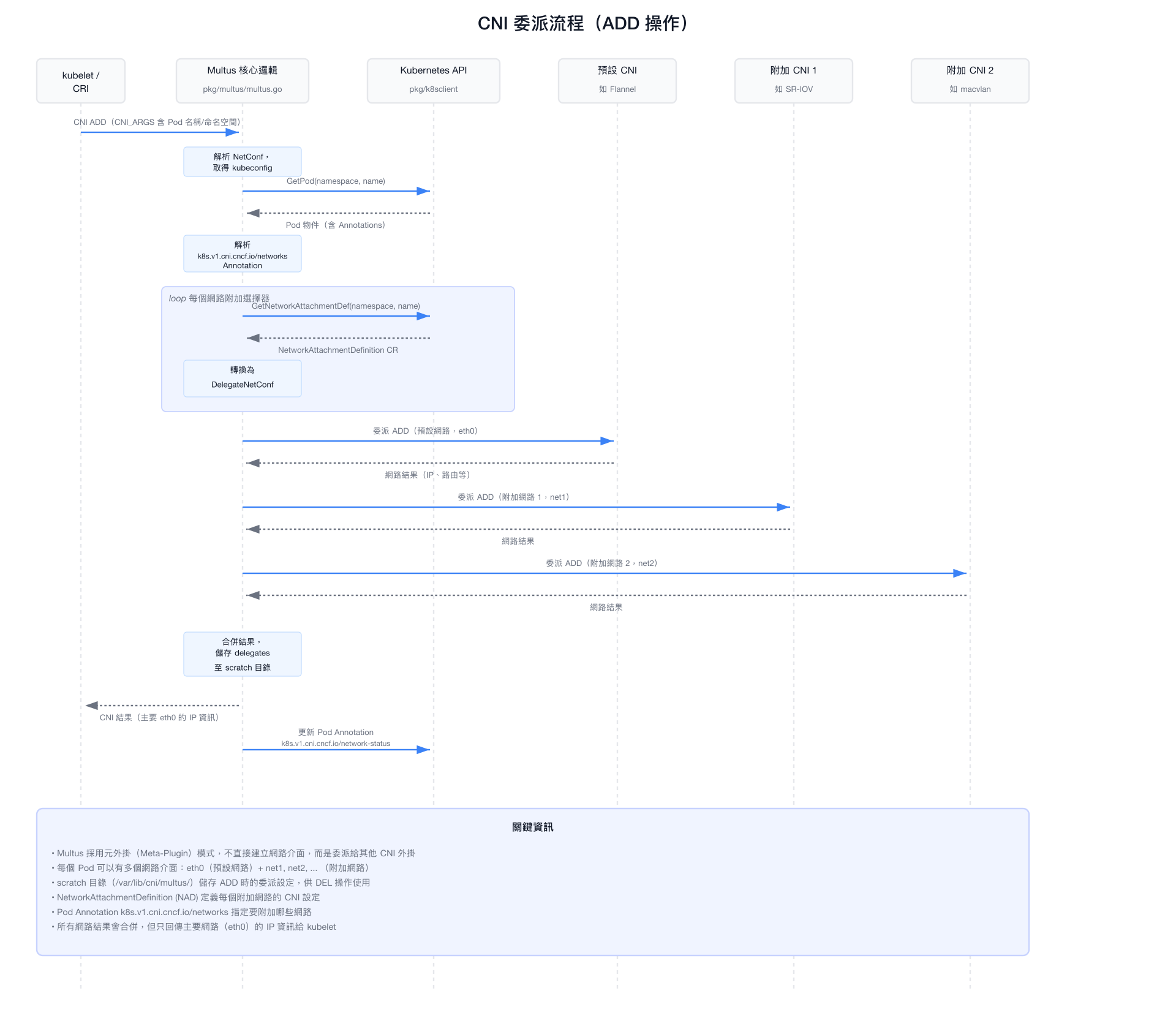

CNI 委派流程（ADD 操作）
當 kubelet 為 Pod 建立網路時，完整的處理流程如下：

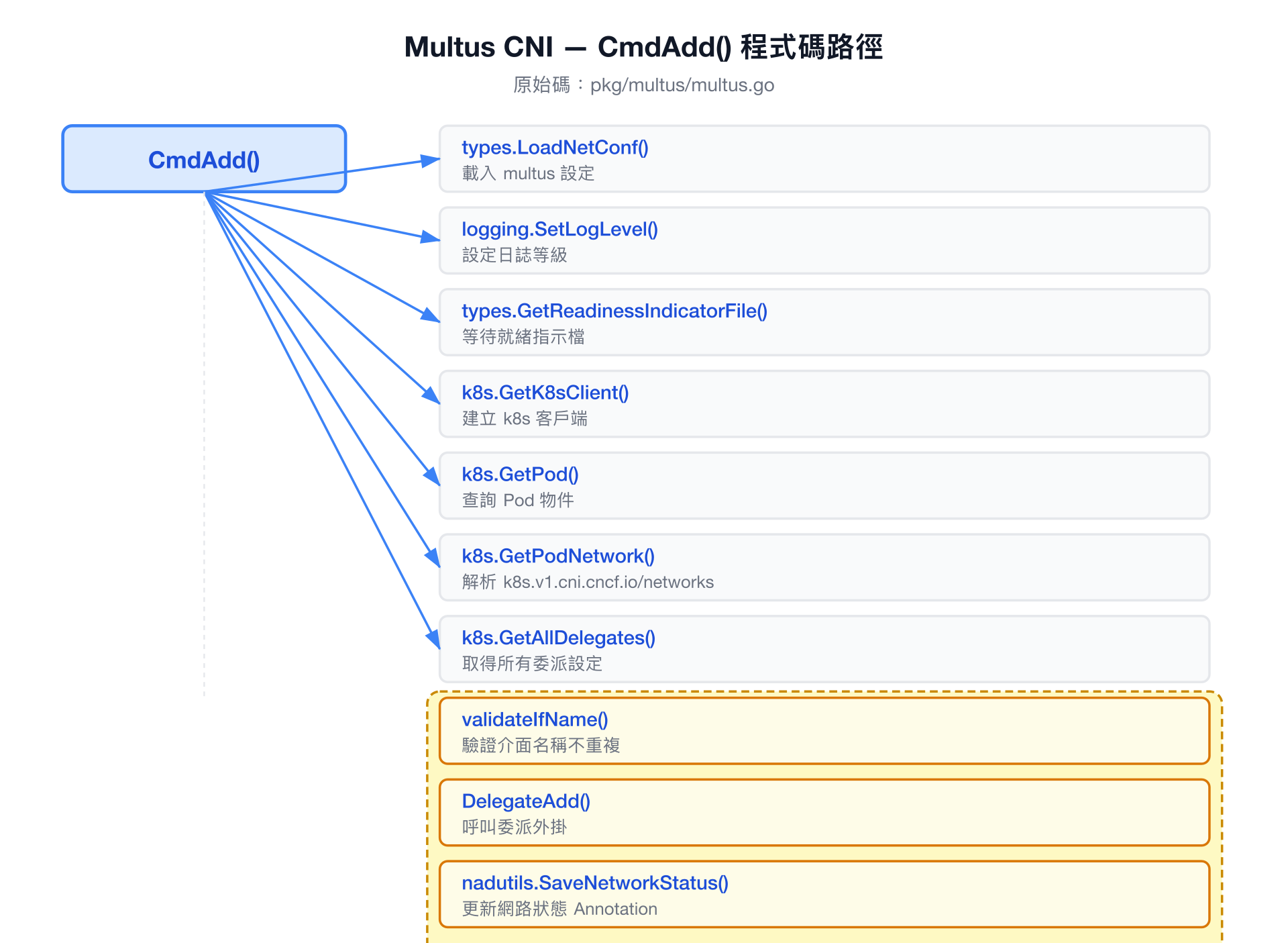

關鍵程式碼路徑（pkg/multus/multus.go）
NetworkAttachmentDefinition（NAD）
NetworkAttachmentDefinition 是由 Multus 引入的 CRD，定義附加網路的 CNI 設定：
NAD 範例
apiVersion: k8s.cni.cncf.io/v1
kind: NetworkAttachmentDefinition
metadata:
name: macvlan-conf
namespace: default
spec:
config: |
{
"cniVersion": "0.3.1",
"type": "macvlan",
"master": "eth0",
"mode": "bridge",
"ipam": {
"type": "host-local",
"subnet": "192.168.1.0/24"
}
}兩種 NAD 設定方式
| 方式 | 說明 | 適用場景 |
|---|---|---|
| spec.config 內嵌 | CNI JSON 直接寫在 NAD 的 spec.config 欄位 | 大多數情況 |
| 檔案參考 | NAD spec.config 為空，Multus 從 confDir 目錄讀取同名的 .conf 或 .conflist | 複雜設定 |
NAD 客戶端由外部套件 github.com/k8snetworkplumbingwg/network-attachment-definition-client 提供，其 CRD 型別為 netdefv1.NetworkAttachmentDefinition。
Pod Annotation 解析
網路選擇 Annotation
Pod 透過以下 Annotation 指定附加網路（pkg/types/types.go）：
# 簡單格式（使用 NAD 名稱）
annotations:
k8s.v1.cni.cncf.io/networks: macvlan-conf
# 多個網路，逗號分隔
annotations:
k8s.v1.cni.cncf.io/networks: macvlan-conf,sriov-net
# JSON 陣列格式（支援進階選項）
annotations:
k8s.v1.cni.cncf.io/networks: |
[
{
"name": "macvlan-conf",
"interface": "net1",
"ips": ["192.168.1.100/24"],
"mac": "c2:b0:57:49:47:f1",
"default-route": ["192.168.1.1"]
},
{
"name": "sriov-net",
"namespace": "kube-system",
"deviceID": "0000:00:1f.6"
}
]NetworkSelectionElement 欄位（pkg/types/types.go）
| 欄位 | JSON 鍵 | 說明 |
|---|---|---|
Name | name | NetworkAttachmentDefinition 名稱（必填） |
Namespace | namespace | NAD 所在的命名空間（預設為 Pod 的命名空間） |
IPRequest | ips | 要求的 IP 位址清單 |
MacRequest | mac | 要求的 MAC 位址 |
InfinibandGUIDRequest | infiniband-guid | 要求的 InfiniBand GUID |
InterfaceRequest | interface | 介面名稱（預設自動產生，如 net1、net2） |
PortMappingsRequest | portMappings | 連接埠對映設定 |
BandwidthRequest | bandwidth | 頻寬限制設定 |
DeviceID | deviceID | 要求的裝置 ID（用於 SR-IOV） |
GatewayRequest | default-route | 預設閘道 IP 清單 |
CNIArgs | cni-args | 額外的 CNI 參數（傳遞給委派外掛） |
介面命名規則
介面名稱由 getIfname() 函式決定（pkg/multus/multus.go）：
| 優先順序 | 條件 | 介面名稱 |
|---|---|---|
| 1 | DelegateNetConf.IfnameRequest != "" | 使用 Pod Annotation 指定的名稱 |
| 2 | DelegateNetConf.MasterPlugin == true | 使用 CNI 提供的名稱（通常為 eth0） |
| 3 | 其他情況 | net{idx}（net1、net2、...） |

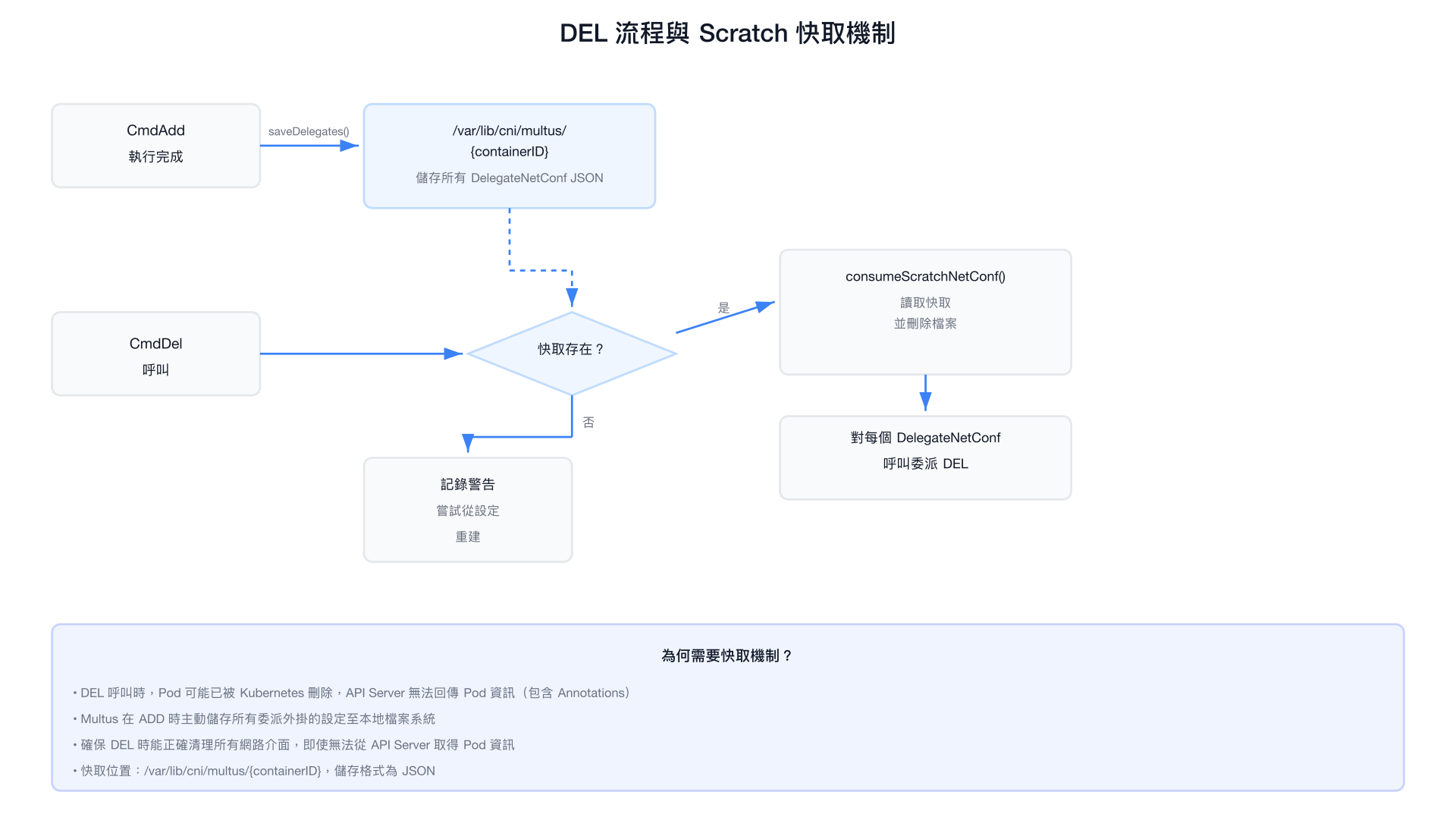

DEL 流程與 Scratch 快取
Multus 的 DEL 操作依賴 scratch 快取機制（pkg/multus/multus.go）：
為何需要快取
DEL 呼叫時，Pod 可能已被清理，Kubernetes API 可能無法回傳 Pod 資訊（包含 Annotations）。因此 Multus 在 ADD 時主動儲存所有委派外掛的設定，確保 DEL 時能正確清理所有網路介面。
GC 垃圾回收（CNI 1.1+ 功能）
CmdGC() 函式（pkg/multus/multus.go）實作 CNI 垃圾回收功能：
- 從 scratch 目錄讀取所有快取的附加記錄（
gatherValidAttachmentsFromCache()） - 與傳入的「有效附加清單」對比
- 對不在有效清單中的殘留快取，觸發委派外掛的 DEL 操作
- 清理對應的快取檔案
命名空間隔離（Namespace Isolation）
當 namespaceIsolation: true 時，Pod 只能引用相同命名空間的 NAD，除非 NAD 所在命名空間被列入 globalNamespaces：
{
"namespaceIsolation": true,
"globalNamespaces": "kube-system,default"
}此功能由 pkg/k8sclient/k8sclient.go 的命名空間驗證邏輯實作，防止 Pod 跨命名空間使用未授權的網路設定。
系統命名空間排除
systemNamespaces 設定（預設 ["kube-system"]）可排除特定命名空間的 Pod 自動附加預設網路：
{
"systemNamespaces": ["kube-system", "cert-manager"],
"defaultNetworks": ["flannel-conf"]
}系統命名空間的 Pod 不會被套用 defaultNetworks 中定義的附加網路，避免系統元件意外獲得不必要的網路介面。
就緒指示檔（Readiness Indicator File）
Multus 支援等待預設 CNI 外掛就緒後才處理 CNI 請求：
{
"readinessindicatorfile": "/run/flannel/subnet.env"
}GetReadinessIndicatorFile() 函式（pkg/types/conf.go）會持續輪詢該檔案，直到檔案存在才繼續。這確保預設網路外掛（如 Flannel）完成初始化後，Multus 才開始委派網路建立。

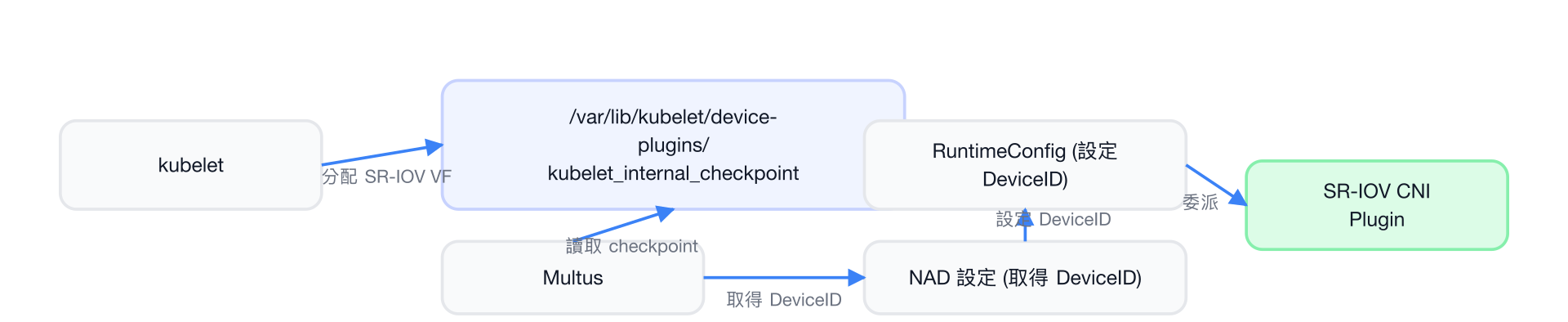

SR-IOV 裝置分配整合
Multus 透過 pkg/checkpoint/ 與 pkg/kubeletclient/ 與 kubelet 的裝置管理整合：
pkg/checkpoint/checkpoint.go 讀取 kubelet 的裝置分配 checkpoint 檔案，取得 Pod 已分配的 SR-IOV Virtual Function（VF）裝置 ID，再透過 RuntimeConfig 傳遞給 SR-IOV CNI 外掛。
此外，pkg/kubeletclient/ 透過 kubelet 的 gRPC Pod Resource API（k8s.io/kubelet/pkg/apis/podresources）取得更精確的裝置分配資訊，是 checkpoint 方式的現代替代方案。
