Snapshot、Clone 與 Export — 資料保護與搬移

KubeVirt 提供了完整的 VM 資料保護與搬移解決方案，包含快照（Snapshot）、克隆（Clone）與匯出（Export）三大功能，讓工程師可以在不中斷服務的情況下保護 VM 狀態、複製環境或將 VM 磁碟遷移到其他平台。

前提條件

本章節所有功能都需要：

叢集安裝了支援 VolumeSnapshot 的 CSI 驅動（如 Ceph RBD CSI、vSphere CSI、AWS EBS CSI）
叢集中存在 VolumeSnapshotClass 資源
KubeVirt >= v0.35.0（Snapshot/Restore），>= v0.57.0（Clone），>= v0.58.0（Export）

VirtualMachineSnapshot 完整說明

用途

VirtualMachineSnapshot 用於建立 VM 在特定時間點的完整狀態快照，常見使用場景：

測試前保護：升級應用程式或核心前先建立快照，升級失敗可快速還原
週期性備份：排程建立快照作為備份策略的一部分
環境複製基礎：以快照為來源，Clone 出多個相同環境的 VM
問題排查：保留問題發生時的磁碟狀態，供事後分析

Spec 欄位

yaml

apiVersion: snapshot.kubevirt.io/v1beta1
kind: VirtualMachineSnapshot
metadata:
  name: ubuntu-snapshot-20240115
  namespace: production
spec:
  # source：指向要快照的 VirtualMachine
  source:
    apiGroup: "kubevirt.io"
    kind: VirtualMachine
    name: ubuntu-web-server

  # deletionPolicy：當 Snapshot 被刪除時，對應的底層 VolumeSnapshot 如何處理
  # OnVMDelete（預設）: 當 VM 被刪除時，快照自動刪除
  # Retain: 即使 VM 被刪除，快照仍然保留
  deletionPolicy: Retain

  # failureDeadline：快照建立的超時時間
  # 若超過此時間仍未完成，快照標記為失敗
  # 格式：Go duration 字串（如 "5m", "1h30m"）
  failureDeadline: "5m"

Status 欄位詳解

yaml

status:
  # 快照建立時間
  creationTime: "2024-01-15T10:30:00Z"

  # 快照是否已就緒可用於還原
  readyToUse: true

  # 快照當前階段
  # InProgress: 正在建立中
  # Succeeded:  建立成功
  # Failed:     建立失敗
  phase: Succeeded

  # 錯誤資訊（建立失敗時填寫）
  error:
    message: ""
    time: ""

  # 快照包含的 Volume 清單
  snapshotVolumes:
    includedVolumes:
      - rootdisk
      - datadisk
    excludedVolumes:
      - ephemeral-disk  # 不支援快照的 volume 會被排除

  # 對應的 VirtualMachineSnapshotContent 名稱
  virtualMachineSnapshotContentName: "vmsnapshot-content-abc123"

  # 快照指示標記（Indications）
  indications:
    - Online          # VM 在線時建立的快照
    - GuestAgent      # 有 guest agent，執行了 quiesce（檔案系統凍結）

Snapshot Indications 完整說明

Indication	說明	資料一致性
`Online`	VM 正在運行時建立快照	Crash-consistent（類似拔電）
`GuestAgent`	有 guest agent，成功執行 quiesce	Application-consistent（最佳）
`NoGuestAgent`	沒有 guest agent，無法 quiesce	Crash-consistent
`QuiesceTimeout`	有 guest agent 但 quiesce 超時	Crash-consistent（quiesce 失敗）
`Paused`	VM 被暫停後建立的快照	Crash-consistent（較安全）

提升快照一致性

若要取得 Application-consistent 快照（確保資料庫等應用的完整性），需要在 VM 內安裝 QEMU Guest Agent：

bash

# Ubuntu/Debian
sudo apt-get install qemu-guest-agent
sudo systemctl enable --now qemu-guest-agent

# CentOS/RHEL
sudo yum install qemu-guest-agent
sudo systemctl enable --now qemu-guest-agent

安裝後，KubeVirt 建立快照時會自動要求 guest agent 執行 fsfreeze，確保檔案系統一致性。

VirtualMachineSnapshotContent

VirtualMachineSnapshotContent 是實際儲存快照資料的底層物件，通常由 KubeVirt 自動建立和管理，工程師一般不需要手動操作。

結構說明

yaml

apiVersion: snapshot.kubevirt.io/v1beta1
kind: VirtualMachineSnapshotContent
metadata:
  name: vmsnapshot-content-abc123
  namespace: production
spec:
  # 關聯的 VirtualMachineSnapshot 名稱
  virtualMachineSnapshotName: ubuntu-snapshot-20240115

  # 快照時的 VM 完整規格（用於還原時重建 VM）
  source:
    virtualMachine:
      # ... 快照時完整的 VM spec

  # 每個 Volume 對應的備份資訊
  volumeBackups:
    - volumeName: rootdisk
      persistentVolumeClaim:
        name: ubuntu-web-server-rootdisk
      volumeSnapshotName: vmsnapshot-rootdisk-xyz789

    - volumeName: datadisk
      persistentVolumeClaim:
        name: ubuntu-web-server-datadisk
      volumeSnapshotName: vmsnapshot-datadisk-xyz790

底層 VolumeSnapshot 對應

每個 volumeBackup 條目都對應一個底層的 Kubernetes VolumeSnapshot 資源。可以用以下指令查看：

bash

kubectl get volumesnapshot -n production

VirtualMachineRestore 完整說明

用途

VirtualMachineRestore 用於將 VM 從快照還原到特定時間點的狀態。

還原前注意事項

還原操作不可逆，還原後 VM 的當前狀態將被快照狀態取代
還原時 VM 必須處於**停止（Stopped）**狀態，否則操作會被拒絕
若要保留當前狀態，應先建立新快照再執行還原

Spec 欄位

yaml

apiVersion: snapshot.kubevirt.io/v1beta1
kind: VirtualMachineRestore
metadata:
  name: ubuntu-restore-20240115
  namespace: production
spec:
  # target：要還原的 VM 目標
  target:
    apiGroup: "kubevirt.io"
    kind: VirtualMachine
    name: ubuntu-web-server  # 還原到原始 VM（原地還原）

  # virtualMachineSnapshotName：使用哪個快照還原
  virtualMachineSnapshotName: ubuntu-snapshot-20240115

  # patches：JSON Patch，可在還原後修改 VM 設定
  patches:
    - '{"op": "replace", "path": "/spec/template/spec/hostname", "value": "restored-ubuntu"}'
    - '{"op": "remove", "path": "/metadata/annotations/last-modified"}'

  # includeVolumes：只還原指定的 Volume（留空則還原所有）
  includeVolumes:
    - rootdisk

  # excludeVolumes：排除不需要還原的 Volume
  excludeVolumes:
    - datadisk  # 資料磁碟保留現有內容，只還原系統磁碟

Status 欄位

yaml

status:
  # 還原是否完成
  complete: true

  # 還原完成時間
  restoreTime: "2024-01-15T11:00:00Z"

  # 條件清單
  conditions:
    - type: Ready
      status: "True"
      reason: "RestoreComplete"
      message: "All volumes were successfully restored"

  # 每個 Volume 的還原狀態
  restores:
    - volumeName: rootdisk
      persistentVolumeClaim: ubuntu-web-server-rootdisk
      volumeRestoreName: restore-rootdisk-abc123
      initialPopulationComplete: true

VirtualMachineClone 完整說明

用途

VirtualMachineClone 用於從現有 VM 或快照克隆出一個新的 VM，常見場景：

環境複製：從 golden image VM 快速批量建立多個測試環境
藍綠部署：複製生產環境 VM 作為新版本測試環境
開發隔離：為每個開發人員建立獨立的 VM 副本

Spec 欄位

yaml

apiVersion: clone.kubevirt.io/v1beta1
kind: VirtualMachineClone
metadata:
  name: clone-ubuntu-for-dev
  namespace: production
spec:
  # source：克隆來源，可以是 VM 或 VirtualMachineSnapshot
  source:
    apiGroup: "kubevirt.io"
    kind: VirtualMachine
    name: ubuntu-web-server

  # target：克隆出的新 VM 名稱
  target:
    apiGroup: "kubevirt.io"
    kind: VirtualMachine
    name: ubuntu-dev-clone

  # annotationFilters：控制哪些 annotation 要複製到新 VM
  # 支援 glob 模式，以 "!" 開頭表示排除
  annotationFilters:
    - "*"                           # 複製所有 annotation
    - "!kubevirt.io/*"              # 排除 KubeVirt 內部 annotation
    - "!kubectl.kubernetes.io/*"    # 排除 kubectl annotation

  # labelFilters：控制哪些 label 要複製到新 VM
  labelFilters:
    - "*"                          # 複製所有 label
    - "!environment"               # 排除 environment label

  # newMacAddresses：為新 VM 的網路介面指定新的 MAC address
  newMacAddresses:
    default: "02:00:00:00:00:01"

  # newSMBiosSerial：指定新 VM 的 SMBios serial number
  newSMBiosSerial: "DEV-CLONE-001"

Status Phase 完整說明

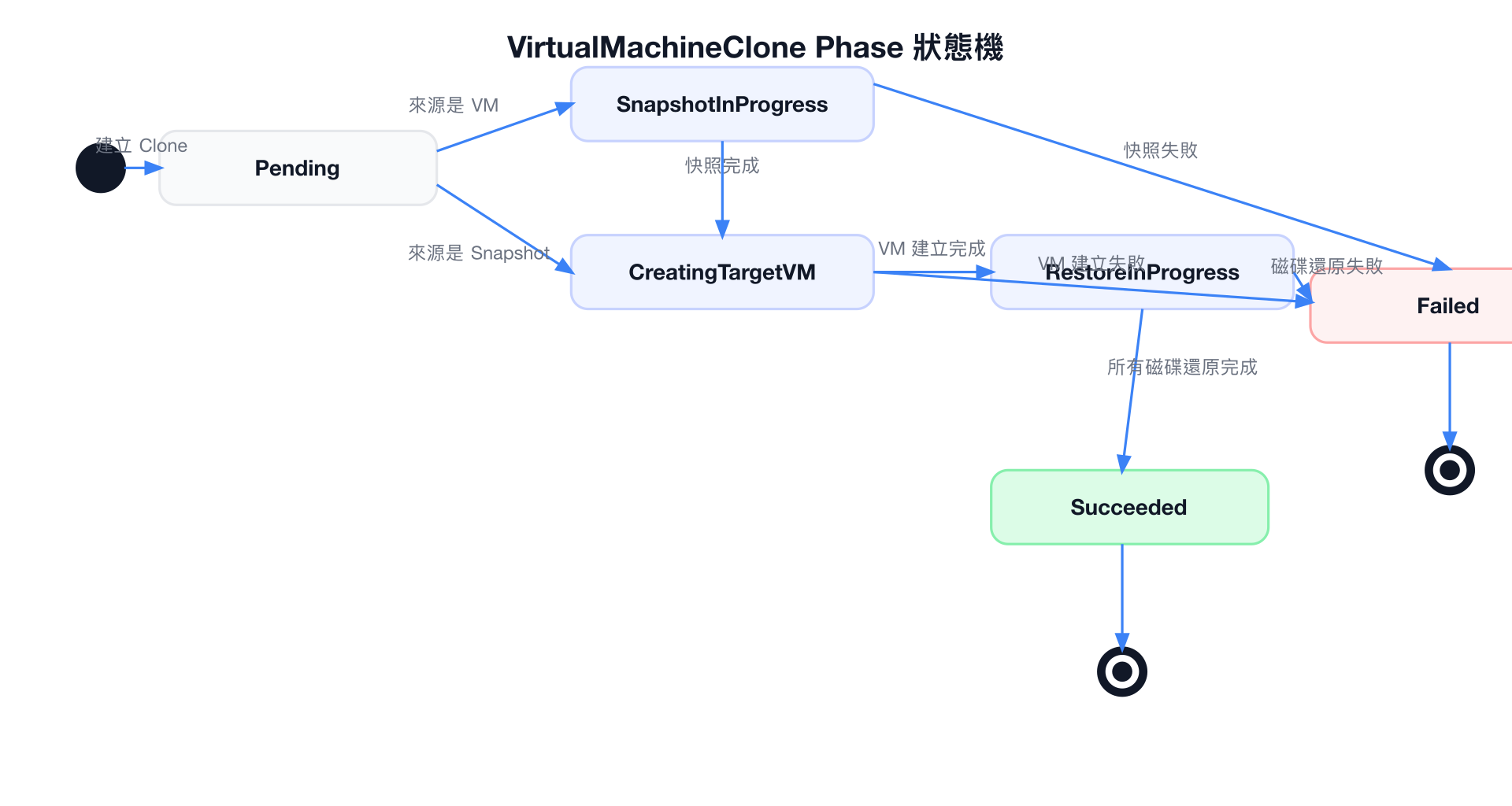

VirtualMachineClone Phase 狀態機

Phase	說明
`Pending`	Clone 請求已接收，等待開始執行
`SnapshotInProgress`	正在為來源 VM 建立臨時快照（當 source 是 VM 時）
`CreatingTargetVM`	正在建立目標 VM 的 Kubernetes 資源
`RestoreInProgress`	正在從快照還原磁碟資料到新 VM
`Succeeded`	克隆成功完成，新 VM 已就緒
`Failed`	克隆失敗，查看 `status.conditions` 了解原因

yaml

status:
  phase: Succeeded
  snapshotName: tmp-snapshot-for-clone-abc123
  restoreName: clone-restore-xyz789
  conditions:
    - type: Ready
      status: "True"
      reason: "CloneSucceeded"
      message: "VM clone completed successfully"
    - type: SnapshotReady
      status: "True"

VirtualMachineExport 完整說明

用途

VirtualMachineExport 提供一個臨時的 HTTP 服務，讓外部工具可以下載 VM 磁碟資料，常用於：

跨平台遷移：將 KubeVirt VM 遷移到 VMware、Hyper-V 或其他雲端平台
外部備份工具：整合 Velero 等備份工具對 VM 磁碟進行備份
磁碟分析：將 VM 磁碟匯出給安全分析或取證工具使用
映像製作：基於現有 VM 製作可重複使用的映像

Spec 欄位

yaml

apiVersion: export.kubevirt.io/v1beta1
kind: VirtualMachineExport
metadata:
  name: ubuntu-export
  namespace: production
spec:
  # source：匯出來源，支援三種類型
  source:
    # 類型 1：直接從 VM 匯出（需要 VM 停止）
    apiGroup: "kubevirt.io"
    kind: VirtualMachine
    name: ubuntu-web-server

    # 類型 2：從 VirtualMachineSnapshot 匯出（推薦）
    # apiGroup: "snapshot.kubevirt.io"
    # kind: VirtualMachineSnapshot
    # name: ubuntu-snapshot-20240115

    # 類型 3：直接從 PVC 匯出
    # apiGroup: ""
    # kind: PersistentVolumeClaim
    # name: ubuntu-rootdisk-pvc

  # tokenSecretRef：包含存取 token 的 Secret 名稱
  tokenSecretRef: ubuntu-export-token

  # ttlDuration：Export 服務的有效期限
  ttlDuration: "2h"

建立存取 Token

bash

kubectl create secret generic ubuntu-export-token \
  --from-literal=token="$(openssl rand -base64 32)" \
  -n production

Status 欄位與下載連結

yaml

status:
  phase: Ready

  tokenSecretRef: ubuntu-export-token

  links:
    internal:
      cert: "<base64 CA certificate>"
      volumes:
        - name: rootdisk
          formats:
            - format: raw
              url: "https://virt-export-ubuntu-export.production.svc/volumes/rootdisk/disk.img"
            - format: gzip
              url: "https://virt-export-ubuntu-export.production.svc/volumes/rootdisk/disk.img.gz"
            - format: archive
              url: "https://virt-export-ubuntu-export.production.svc/volumes/rootdisk/disk.tar.gz"

    external:
      cert: "<base64 CA certificate>"
      volumes:
        - name: rootdisk
          formats:
            - format: raw
              url: "https://vm-export.example.com/volumes/rootdisk/disk.img"
            - format: vmdk
              url: "https://vm-export.example.com/volumes/rootdisk/disk.vmdk"

支援的匯出格式

格式	說明	適用場景
`raw`	原始磁碟映像（.img）	通用，可直接掛載
`gzip`	gzip 壓縮的 raw 格式（.img.gz）	節省傳輸頻寬
`vmdk`	VMware 磁碟格式（.vmdk）	遷移到 VMware vSphere
`archive`	tar 封存（包含所有磁碟）	多磁碟 VM 的完整備份

CSI Volume Snapshot 依賴關係

KubeVirt 的 Snapshot 功能依賴 Kubernetes 的 CSI Volume Snapshot 機制。

必要元件

Storage Provider（如 Ceph, AWS EBS）
    ↓
CSI Driver（實作 VolumeSnapshot API）
    ↓
VolumeSnapshotClass（設定快照參數）
    ↓
KubeVirt（使用 VolumeSnapshotClass 建立 VolumeSnapshot）

VolumeSnapshotClass 設定範例

yaml

# Ceph RBD CSI 的 VolumeSnapshotClass
apiVersion: snapshot.storage.k8s.io/v1
kind: VolumeSnapshotClass
metadata:
  name: ceph-rbd-snapshotclass
  annotations:
    snapshot.storage.kubernetes.io/is-default-class: "true"
driver: rbd.csi.ceph.com
deletionPolicy: Delete
parameters:
  clusterID: "your-ceph-cluster-id"
  csi.storage.k8s.io/snapshotter-secret-name: ceph-csi-secret
  csi.storage.k8s.io/snapshotter-secret-namespace: ceph-system
---
# AWS EBS CSI 的 VolumeSnapshotClass
apiVersion: snapshot.storage.k8s.io/v1
kind: VolumeSnapshotClass
metadata:
  name: ebs-vsc
  annotations:
    snapshot.storage.kubernetes.io/is-default-class: "true"
driver: ebs.csi.aws.com
deletionPolicy: Delete
parameters:
  tagSpecification_1: "Name={{.VolumeSnapshotNamespace}}/{{.VolumeSnapshotName}}"

KubeVirt 選擇 VolumeSnapshotClass 的邏輯

優先使用標記為預設的 VolumeSnapshotClass（is-default-class: "true"）
若無預設，使用與 PVC 相同 CSI Driver 的 VolumeSnapshotClass
若有多個符合條件的，依照字母順序選擇第一個

快照功能無法使用的常見原因

bash

# 檢查是否有可用的 VolumeSnapshotClass
kubectl get volumesnapshotclass

# 檢查 CSI driver 是否支援 snapshot
kubectl get csidriver -o custom-columns='NAME:.metadata.name,SNAPSHOT:.spec.volumeLifecycleModes'

# 若沒有任何 VolumeSnapshotClass，快照功能將無法使用
kubectl describe vmsnapshot <name> -n <namespace>

完整操作流程

Snapshot / Restore / Clone 操作流程

完整 YAML 範例

VirtualMachineSnapshot 範例

yaml

apiVersion: snapshot.kubevirt.io/v1beta1
kind: VirtualMachineSnapshot
metadata:
  name: prod-ubuntu-snapshot-daily
  namespace: production
  annotations:
    snapshot.kubevirt.io/description: "Daily backup - 2024-01-15 10:00"
spec:
  source:
    apiGroup: "kubevirt.io"
    kind: VirtualMachine
    name: ubuntu-web-server
  deletionPolicy: Retain
  failureDeadline: "10m"

VirtualMachineRestore 範例（原地還原）

yaml

# 步驟 1：先停止 VM
# kubectl patch vm ubuntu-web-server -n production \
#   --type merge -p '{"spec":{"runStrategy":"Halted"}}'

# 步驟 2：建立 Restore 物件
apiVersion: snapshot.kubevirt.io/v1beta1
kind: VirtualMachineRestore
metadata:
  name: ubuntu-restore-to-daily
  namespace: production
spec:
  target:
    apiGroup: "kubevirt.io"
    kind: VirtualMachine
    name: ubuntu-web-server
  virtualMachineSnapshotName: prod-ubuntu-snapshot-daily
  # 只還原系統磁碟，保留資料磁碟的當前狀態
  excludeVolumes:
    - datadisk
  patches:
    - '{"op":"replace","path":"/spec/template/spec/hostname","value":"ubuntu-restored"}'

VirtualMachineClone 範例（克隆為新 VM）

yaml

# 從快照克隆新環境（推薦方式，不影響原 VM）
apiVersion: clone.kubevirt.io/v1beta1
kind: VirtualMachineClone
metadata:
  name: clone-ubuntu-to-staging
  namespace: production
spec:
  source:
    apiGroup: "snapshot.kubevirt.io"
    kind: VirtualMachineSnapshot
    name: prod-ubuntu-snapshot-daily
  target:
    apiGroup: "kubevirt.io"
    kind: VirtualMachine
    name: ubuntu-staging
  annotationFilters:
    - "*"
    - "!kubevirt.io/*"
    - "!cdi.kubevirt.io/*"
  labelFilters:
    - "*"
    - "!environment"
    - "!tier"
  newMacAddresses:
    default: "02:11:22:33:44:55"
  newSMBiosSerial: "STAGING-001"
---
# 從正在運行的 VM 直接克隆
apiVersion: clone.kubevirt.io/v1beta1
kind: VirtualMachineClone
metadata:
  name: clone-ubuntu-for-dev-alice
  namespace: production
spec:
  source:
    apiGroup: "kubevirt.io"
    kind: VirtualMachine
    name: ubuntu-web-server
  target:
    apiGroup: "kubevirt.io"
    kind: VirtualMachine
    name: ubuntu-dev-alice
  newMacAddresses:
    default: "02:aa:bb:cc:dd:01"
  newSMBiosSerial: "DEV-ALICE-001"

VirtualMachineExport 範例

yaml

# 步驟 1：建立 token secret
# kubectl create secret generic ubuntu-export-token \
#   --from-literal=token="$(openssl rand -hex 32)" -n production

# 步驟 2：建立 Export 物件
apiVersion: export.kubevirt.io/v1beta1
kind: VirtualMachineExport
metadata:
  name: ubuntu-export-for-migration
  namespace: production
spec:
  source:
    apiGroup: "snapshot.kubevirt.io"
    kind: VirtualMachineSnapshot
    name: prod-ubuntu-snapshot-daily
  tokenSecretRef: ubuntu-export-token
  ttlDuration: "4h"

常用操作指令

virtctl vmexport 相關指令

bash

# 建立 Export 並等待就緒
virtctl vmexport create ubuntu-export \
  --vm=ubuntu-web-server \
  --namespace=production

# 下載匯出的磁碟（raw 格式）
virtctl vmexport download ubuntu-export \
  --output=ubuntu-disk.img \
  --volume=rootdisk \
  --namespace=production

# 下載匯出的磁碟（vmdk 格式，用於 VMware）
virtctl vmexport download ubuntu-export \
  --output=ubuntu-disk.vmdk \
  --volume=rootdisk \
  --format=vmdk \
  --namespace=production

# 刪除 Export
virtctl vmexport delete ubuntu-export --namespace=production

kubectl 查詢快照狀態指令

bash

# 查看所有快照
kubectl get vmsnapshot -n production

# 查看快照詳細狀態（包含 indications 和 error）
kubectl describe vmsnapshot prod-ubuntu-snapshot-daily -n production

# 監看快照建立進度
kubectl get vmsnapshot prod-ubuntu-snapshot-daily -n production \
  -o jsonpath='{.status.phase}' --watch

# 查看快照包含的 volume
kubectl get vmsnapshot prod-ubuntu-snapshot-daily -n production \
  -o jsonpath='{.status.snapshotVolumes}'

# 查看底層 VolumeSnapshot
kubectl get volumesnapshot -n production

# 查看 VirtualMachineSnapshotContent
kubectl get vmsnapshotcontent -n production

# 查看還原狀態
kubectl get vmrestore -n production
kubectl describe vmrestore ubuntu-restore-to-daily -n production

# 查看 Clone 狀態
kubectl get vmclone -n production
kubectl get vmclone clone-ubuntu-to-staging -n production \
  -o jsonpath='{.status.phase}'

# 查看 Export 狀態與下載連結
kubectl get vmexport -n production
kubectl get vmexport ubuntu-export-for-migration -n production \
  -o jsonpath='{.status.links}'

# 等待快照就緒（腳本使用）
kubectl wait vmsnapshot prod-ubuntu-snapshot-daily \
  --for=jsonpath='{.status.readyToUse}'=true \
  --timeout=300s \
  -n production

# 等待 Clone 完成
kubectl wait vmclone clone-ubuntu-to-staging \
  --for=jsonpath='{.status.phase}'=Succeeded \
  --timeout=600s \
  -n production

自動化快照腳本

bash

#!/bin/bash
VM_NAME="ubuntu-web-server"
NAMESPACE="production"
DATE=$(date +%Y%m%d-%H%M%S)
SNAPSHOT_NAME="${VM_NAME}-snapshot-${DATE}"

kubectl apply -f - <<EOF
apiVersion: snapshot.kubevirt.io/v1beta1
kind: VirtualMachineSnapshot
metadata:
  name: ${SNAPSHOT_NAME}
  namespace: ${NAMESPACE}
spec:
  source:
    apiGroup: "kubevirt.io"
    kind: VirtualMachine
    name: ${VM_NAME}
  deletionPolicy: Retain
  failureDeadline: "10m"
EOF

kubectl wait vmsnapshot ${SNAPSHOT_NAME} \
  --for=jsonpath='{.status.readyToUse}'=true \
  --timeout=600s \
  -n ${NAMESPACE}

echo "Snapshot ${SNAPSHOT_NAME} created successfully"

# 保留最近 7 個，刪除舊快照
kubectl get vmsnapshot -n ${NAMESPACE} \
  --sort-by=.metadata.creationTimestamp \
  -o name | head -n -7 | xargs -r kubectl delete -n ${NAMESPACE}

Snapshot、Clone 與 Export — 資料保護與搬移 ​

VirtualMachineSnapshot 完整說明 ​

用途 ​

Spec 欄位 ​

Status 欄位詳解 ​

Snapshot Indications 完整說明 ​

VirtualMachineSnapshotContent ​

結構說明 ​

VirtualMachineRestore 完整說明 ​

用途 ​

Spec 欄位 ​

Status 欄位 ​

VirtualMachineClone 完整說明 ​

用途 ​

Spec 欄位 ​

Status Phase 完整說明 ​

VirtualMachineExport 完整說明 ​

用途 ​

Spec 欄位 ​

建立存取 Token ​

Status 欄位與下載連結 ​

支援的匯出格式 ​

CSI Volume Snapshot 依賴關係 ​

必要元件 ​

VolumeSnapshotClass 設定範例 ​

KubeVirt 選擇 VolumeSnapshotClass 的邏輯 ​

完整操作流程 ​

完整 YAML 範例 ​

VirtualMachineSnapshot 範例 ​

VirtualMachineRestore 範例（原地還原） ​

VirtualMachineClone 範例（克隆為新 VM） ​

VirtualMachineExport 範例 ​

常用操作指令 ​

virtctl vmexport 相關指令 ​

kubectl 查詢快照狀態指令 ​

Snapshot、Clone 與 Export — 資料保護與搬移

VirtualMachineSnapshot 完整說明

用途

Spec 欄位

Status 欄位詳解

Snapshot Indications 完整說明

VirtualMachineSnapshotContent

結構說明

VirtualMachineRestore 完整說明

用途

Spec 欄位

Status 欄位

VirtualMachineClone 完整說明

用途

Spec 欄位

Status Phase 完整說明

VirtualMachineExport 完整說明

用途

Spec 欄位

建立存取 Token

Status 欄位與下載連結

支援的匯出格式

CSI Volume Snapshot 依賴關係

必要元件

VolumeSnapshotClass 設定範例

KubeVirt 選擇 VolumeSnapshotClass 的邏輯

完整操作流程

完整 YAML 範例

VirtualMachineSnapshot 範例

VirtualMachineRestore 範例（原地還原）

VirtualMachineClone 範例（克隆為新 VM）

VirtualMachineExport 範例

常用操作指令

virtctl vmexport 相關指令

kubectl 查詢快照狀態指令
