VM 初始化深入分析

本章導讀

本章深入剖析 KubeVirt 虛擬機（VM）從建立到啟動的完整初始化流程。涵蓋：VMI Spec 到 libvirt Domain XML 的轉換管線、ContainerDisk / PVC / CloudInit / Sysprep 四種磁碟初始化方式、韌體設定（BIOS/EFI）、preStartHook 的執行邏輯，以及 Boot Order 配置。本章以原始碼為主要依據，並輔以時序圖與設定範例，幫助讀者建立對 KubeVirt 啟動流程的完整心智模型。

相關章節

1. 初始化流程總覽

KubeVirt 的 VM 啟動涉及多個元件的協作。整體可分為三個階段：控制平面建立資源、排程與 Pod 啟動、virt-launcher 內部初始化。

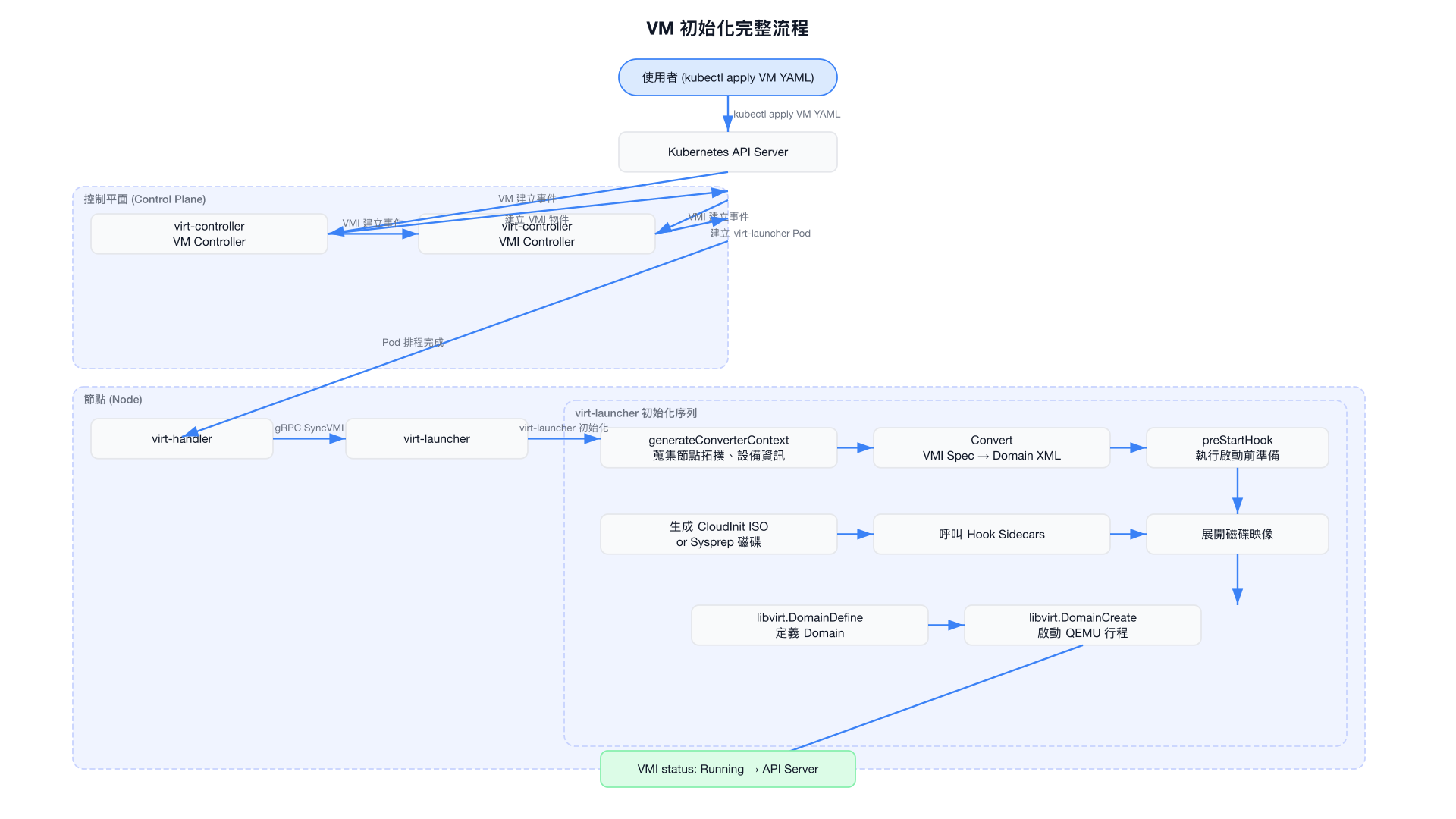

VM 初始化完整流程

關鍵原始碼位置

功能	原始碼路徑
VM → VMI 建立	`pkg/virt-controller/watch/vm/vm.go`
VMI → Pod 建立	`pkg/virt-controller/watch/vmi/vmi.go`
virt-handler SyncVMI	`pkg/virt-handler/vm.go`
virt-launcher 主迴圈	`pkg/virt-launcher/virtwrap/manager.go`
VMI → Domain 轉換	`pkg/virt-launcher/virtwrap/converter/converter.go`
preStartHook	`pkg/virt-launcher/virtwrap/manager.go` (約 754 行)

2. VMI Spec 到 QEMU Domain 的轉換

2.1 轉換管線架構

當 virt-launcher 收到 SyncVMI 指令後，核心工作是將 Kubernetes 原生的 VirtualMachineInstance Spec 轉換為 libvirt 能讀懂的 Domain XML。這個過程由 converter.go 中的兩個主要函式驅動：

pkg/virt-launcher/virtwrap/converter/converter.go

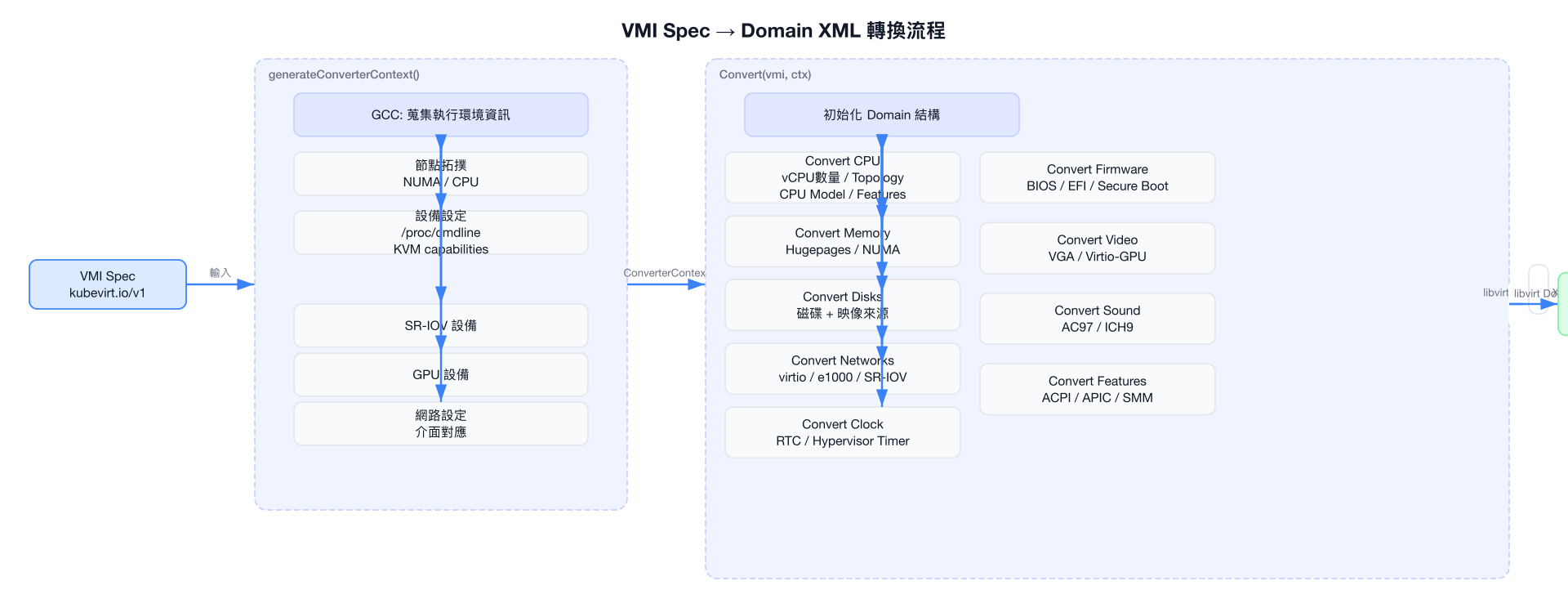

VMI Spec 轉換流程

2.2 generateConverterContext() 詳解

generateConverterContext() 的職責是蒐集所有 執行時期 才能得知的資訊，並封裝進 ConverterContext 結構體：

// pkg/virt-launcher/virtwrap/converter/converter.go
type ConverterContext struct {
    Architecture          string
    AllowEmulation        bool
    Secrets               map[string]*k8sv1.Secret
    VirtualMachine        *v1.VirtualMachineInstance
    CPUSet                []int              // 綁定的 CPU 核心
    IsBlockPVC            map[string]bool    // PVC 是否為 block 模式
    IsBlockDV             map[string]bool    // DataVolume 是否為 block 模式
    DiskReadyByName       map[string]bool
    SMBios                *cmdv1.SMBios
    SRIOVDevices          []api.HostDevice   // SR-IOV 直通設備
    GpuDevices            []api.HostDevice   // GPU 直通設備
    GenericHostDevices    []api.HostDevice
    USBHostDevices        []api.HostDevice
    EFIConfiguration      *EFIConfiguration  // EFI/OVMF 設定
    OVMFPath              string
    UseVirtioTransitional bool               // 相容舊版 virtio
    NodeTopology          *v1.Topology       // NUMA 拓撲
    MemBalloonStatsPeriod uint
    SerialConsoleLog      bool
    DomainAttachmentByInterfaceName map[string]string
}

關鍵的 IsBlockPVC / IsBlockDV 欄位決定了磁碟是否以 block device 模式直接掛載（效能較高），而非透過檔案系統掛載。這個資訊只有在 Pod 啟動後、實際掛載 PVC 後才能確認。

2.3 Convert() 子轉換器

Convert() 函式本身約 1000 行，它呼叫一系列子轉換函式，每個子轉換器負責一個設備類型：

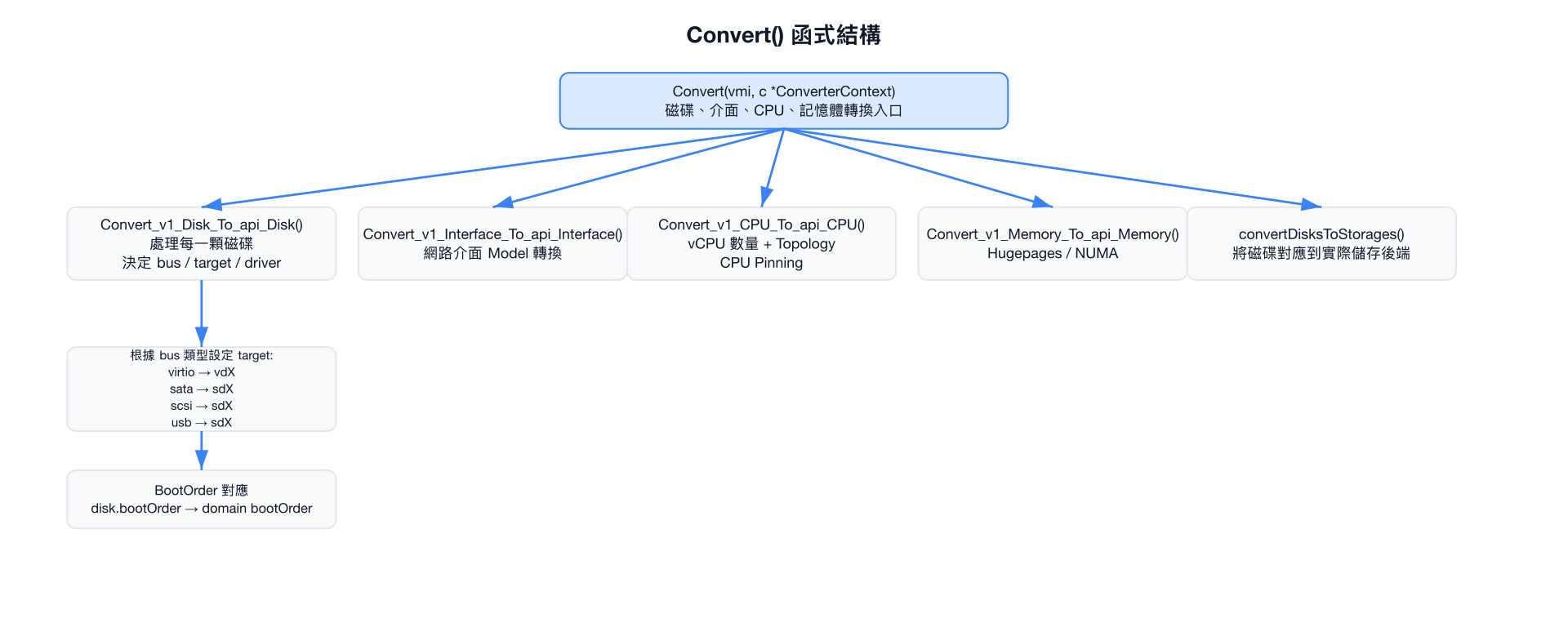

Convert() 函式結構

2.4 磁碟 Bus 類型與裝置命名

VMI Spec 中的 disk.disk.bus 直接影響 QEMU 內部的磁碟命名規則與效能特性：

Bus 類型	QEMU 裝置類型	Linux 裝置名稱	特點
`virtio`	virtio-blk / virtio-scsi	`/dev/vdX`	最佳效能，推薦用於 Linux
`sata`	ahci (SATA)	`/dev/sdX`	相容性佳，適合 Windows
`scsi`	virtio-scsi	`/dev/sdX`	支援熱插拔
`usb`	usb-storage	`/dev/sdX`	低效能，用於 Live CD

2.5 BootOrder 對應

VMI Spec 中每個磁碟或網路介面都可以設定 bootOrder，這個值會直接被轉換成 libvirt Domain XML 中對應 <boot order="N"/> 元素：

yaml

# VMI Spec
spec:
  domain:
    devices:
      disks:
        - name: rootdisk
          bootOrder: 1          # ← 第一優先開機
          disk:
            bus: virtio
        - name: cdrom
          bootOrder: 2          # ← 第二優先
          cdrom:
            bus: sata
      interfaces:
        - name: default
          bootOrder: 3          # ← 網路 PXE 第三優先

對應產生的 Domain XML 片段：

xml

<disk type="file" device="disk">
  <driver name="qemu" type="qcow2"/>
  <source file="/var/run/kubevirt-private/vmi-disks/rootdisk/disk.img"/>
  <target dev="vda" bus="virtio"/>
  <boot order="1"/>             <!-- ← BootOrder 轉換結果 -->
</disk>

3. VM 初始化方式 — 磁碟與映像來源

KubeVirt 支援四種主要的磁碟初始化方式，適用於不同場景：

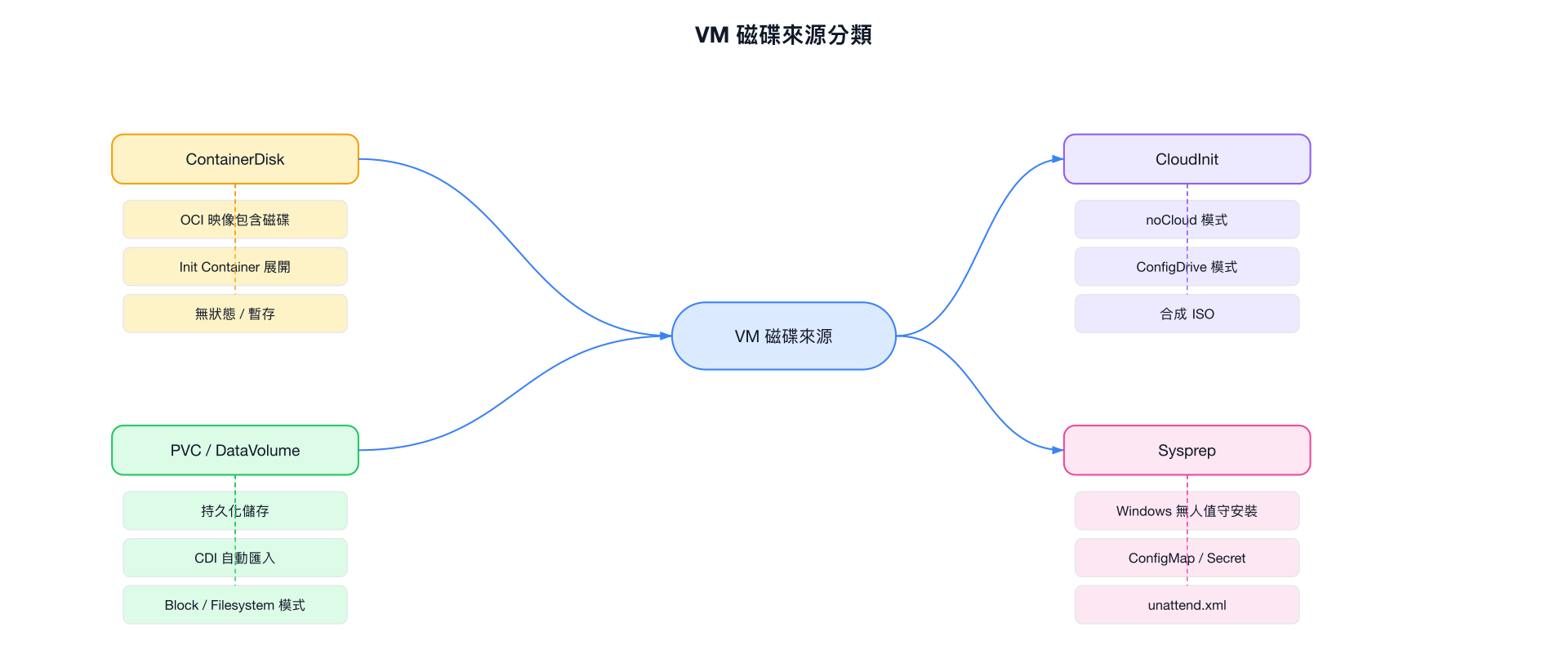

VM 磁碟來源分類

3.1 ContainerDisk

ContainerDisk 讓 VM 磁碟映像以 OCI 容器映像 形式分發，結合 Kubernetes 的映像拉取機制。

運作原理

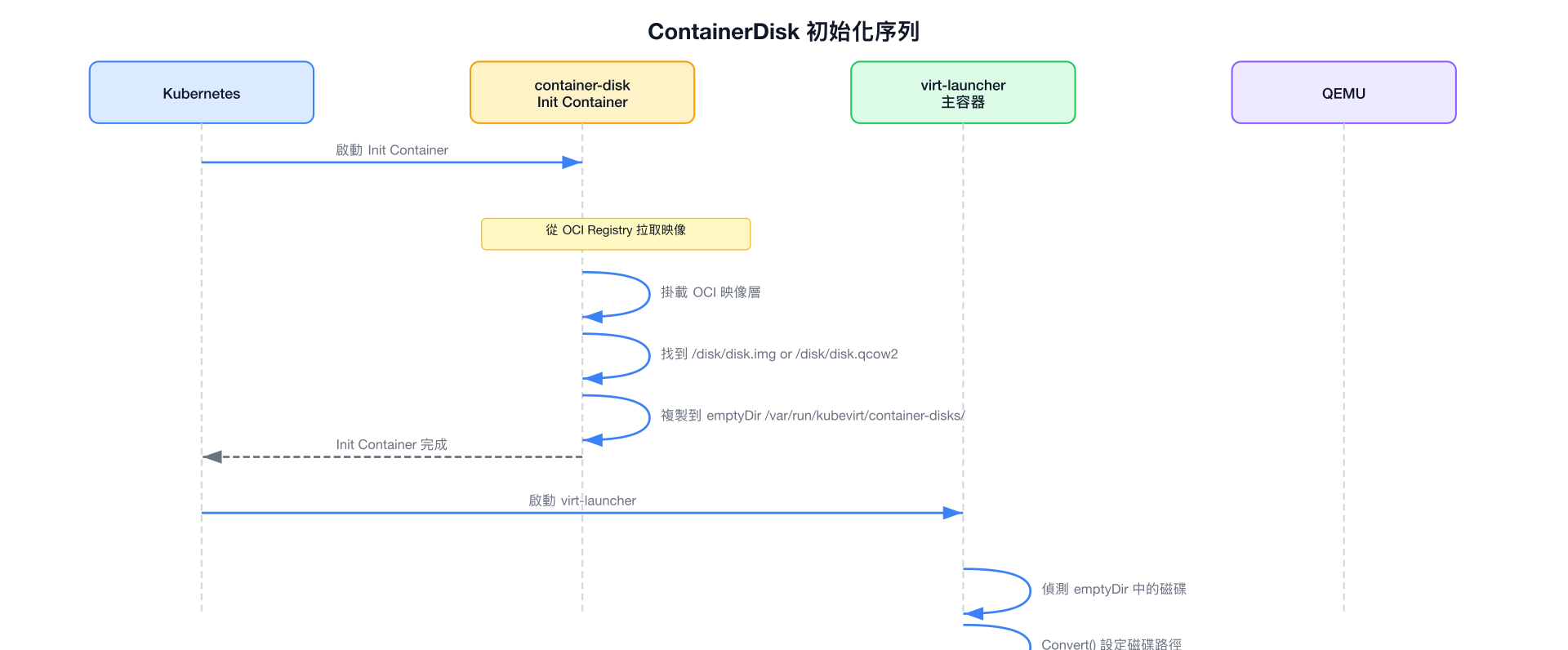

ContainerDisk 初始化序列

支援的映像格式

格式	副檔名	說明
QCOW2	`.qcow2`	支援快照、壓縮、寫時複製
RAW	`.img`, `.raw`	效能最佳，無額外負擔

VMI 設定範例

yaml

apiVersion: kubevirt.io/v1
kind: VirtualMachineInstance
metadata:
  name: fedora-vm
spec:
  domain:
    devices:
      disks:
        - name: containerdisk
          bootOrder: 1
          disk:
            bus: virtio
  volumes:
    - name: containerdisk
      containerDisk:
        image: quay.io/kubevirt/fedora-cloud-container-disk-demo:latest
        imagePullPolicy: IfNotPresent

適用場景

無狀態 VM：每次重啟都從乾淨映像開始
快速測試環境：利用 OCI Registry 的 CDN 加速分發
CI/CD 流水線：測試後銷毀，不需要儲存資源

注意

ContainerDisk 是唯讀的底層映像。VM 寫入的資料存在 QEMU 的 copy-on-write 層，重啟後會遺失。若需持久化，請搭配 DataVolume。

3.2 PVC / DataVolume

PersistentVolumeClaim (PVC) 提供持久化的磁碟儲存，DataVolume 則在此基礎上增加了映像匯入的自動化能力。

PVC 直接掛載

最簡單的方式是直接引用已存在的 PVC：

yaml

volumes:
  - name: rootdisk
    persistentVolumeClaim:
      claimName: my-vm-disk     # 已存在的 PVC

DataVolume 自動匯入

DataVolume 是 CDI（Containerized Data Importer）提供的 CRD，能從多種來源自動下載並匯入磁碟映像：

yaml

apiVersion: cdi.kubevirt.io/v1beta1
kind: DataVolume
metadata:
  name: fedora-dv
spec:
  source:
    http:
      url: "https://download.fedoraproject.org/pub/fedora/linux/releases/39/Cloud/x86_64/images/Fedora-Cloud-Base-39-1.5.x86_64.qcow2"
  pvc:
    accessModes:
      - ReadWriteOnce
    resources:
      requests:
        storage: 10Gi
    storageClassName: standard

DataVolumeTemplates — VM 內嵌自動建立

在 VM 資源（非 VMI）中，可透過 dataVolumeTemplates 讓 virt-controller 自動建立並管理 DataVolume 的生命週期：

yaml

apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
  name: fedora-persistent
spec:
  dataVolumeTemplates:
    - metadata:
        name: fedora-dv
      spec:
        source:
          http:
            url: "https://example.com/fedora.qcow2"
        pvc:
          accessModes: [ReadWriteOnce]
          resources:
            requests:
              storage: 15Gi
  template:
    spec:
      volumes:
        - name: rootdisk
          dataVolume:
            name: fedora-dv    # 引用上面的 DataVolume
      domain:
        devices:
          disks:
            - name: rootdisk
              disk:
                bus: virtio

Block 模式 vs Filesystem 模式

PVC 的存取模式直接影響 virt-launcher 的磁碟掛載方式：

模式	PVC volumeMode	QEMU 驅動	優點
Filesystem	`Filesystem`	`file` driver	相容性高，支援動態調整大小
Block	`Block`	`block` driver	效能較高，減少 I/O 層次

virt-launcher 在 generateConverterContext() 中透過偵測 /dev/ 路徑來判斷是否為 block 模式，並設定 IsBlockPVC[diskName] = true。

3.3 CloudInit

CloudInit 是 Linux 虛擬機 首次開機自動化配置 的業界標準。KubeVirt 支援兩種 CloudInit 模式。

兩種模式比較

模式	說明	適用情境
`cloudInitNoCloud`	合成一個小型 ISO，磁碟標籤為 `CDROM`	大多數 Cloud Image（Fedora, Ubuntu, Debian）
`cloudInitConfigDrive`	遵循 OpenStack ConfigDrive v2 格式	需要 OpenStack 相容的 Guest Agent

ISO 生成流程

virt-launcher 在 preStartHook() 中呼叫 generateCloudInitISO()，動態產生 CloudInit 資料磁碟：

pkg/virt-launcher/virtwrap/manager.go

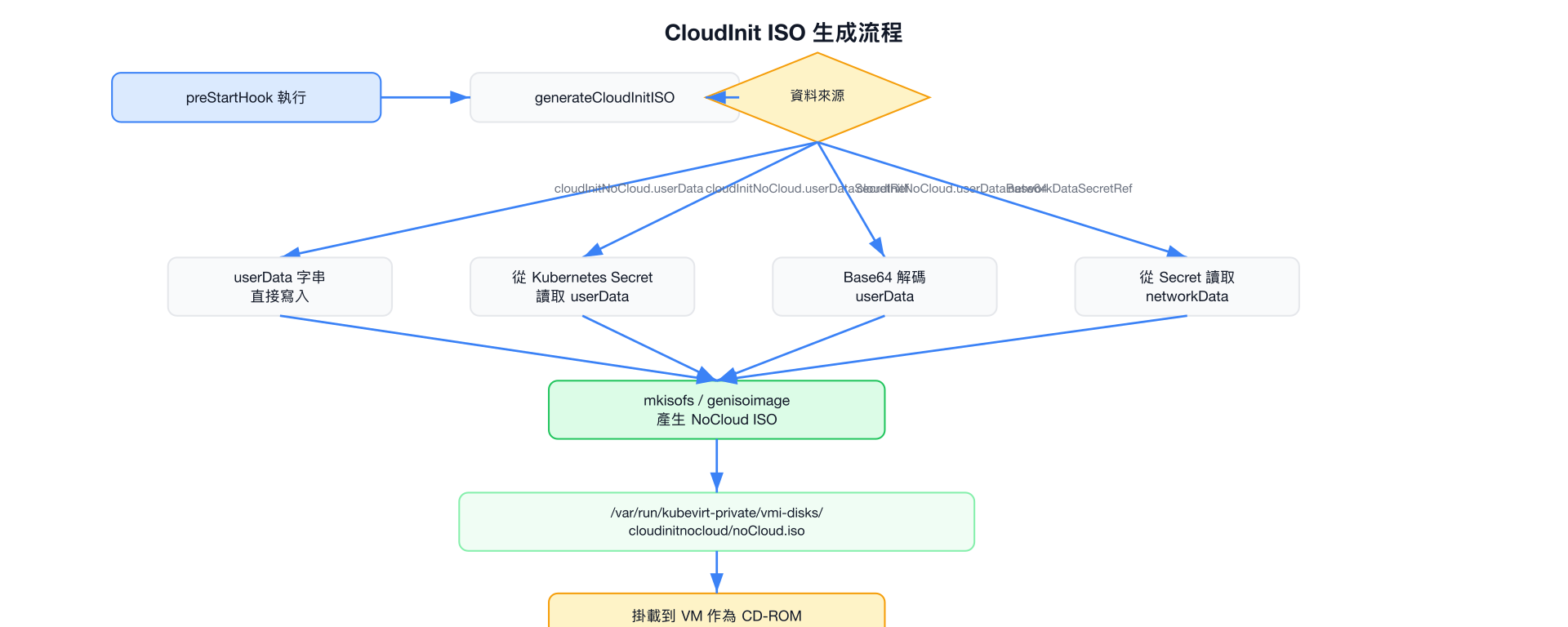

CloudInit ISO 生成流程

CloudInit 設定範例

yaml

volumes:
  - name: cloudinit
    cloudInitNoCloud:
      userData: |
        #cloud-config
        hostname: my-vm
        users:
          - name: fedora
            sudo: ALL=(ALL) NOPASSWD:ALL
            ssh_authorized_keys:
              - ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAAB...
        packages:
          - nginx
        runcmd:
          - systemctl enable --now nginx
      networkData: |
        version: 2
        ethernets:
          eth0:
            dhcp4: true

使用 Secret 存放敏感資料

yaml

# 先建立 Secret
apiVersion: v1
kind: Secret
metadata:
  name: my-vm-cloudinit
type: Opaque
stringData:
  userdata: |
    #cloud-config
    password: supersecret
    chpasswd: { expire: False }

# VMI 引用 Secret
volumes:
  - name: cloudinit
    cloudInitNoCloud:
      userDataSecretRef:
        name: my-vm-cloudinit

CloudInit 磁碟在 Domain XML 中的樣子

CloudInit ISO 被掛載為一個 CDROM 裝置：

xml

<disk type="file" device="cdrom">
  <driver name="qemu" type="raw"/>
  <source file="/var/run/kubevirt-private/vmi-disks/cloudinit/noCloud.iso"/>
  <target dev="sda" bus="sata"/>
  <readonly/>
</disk>

3.4 Sysprep (Windows)

Sysprep 是 Windows 的系統準備工具，用於 無人值守安裝與初始化配置。KubeVirt 透過 ConfigMap 或 Secret 提供 Sysprep 回應檔案。

運作原理

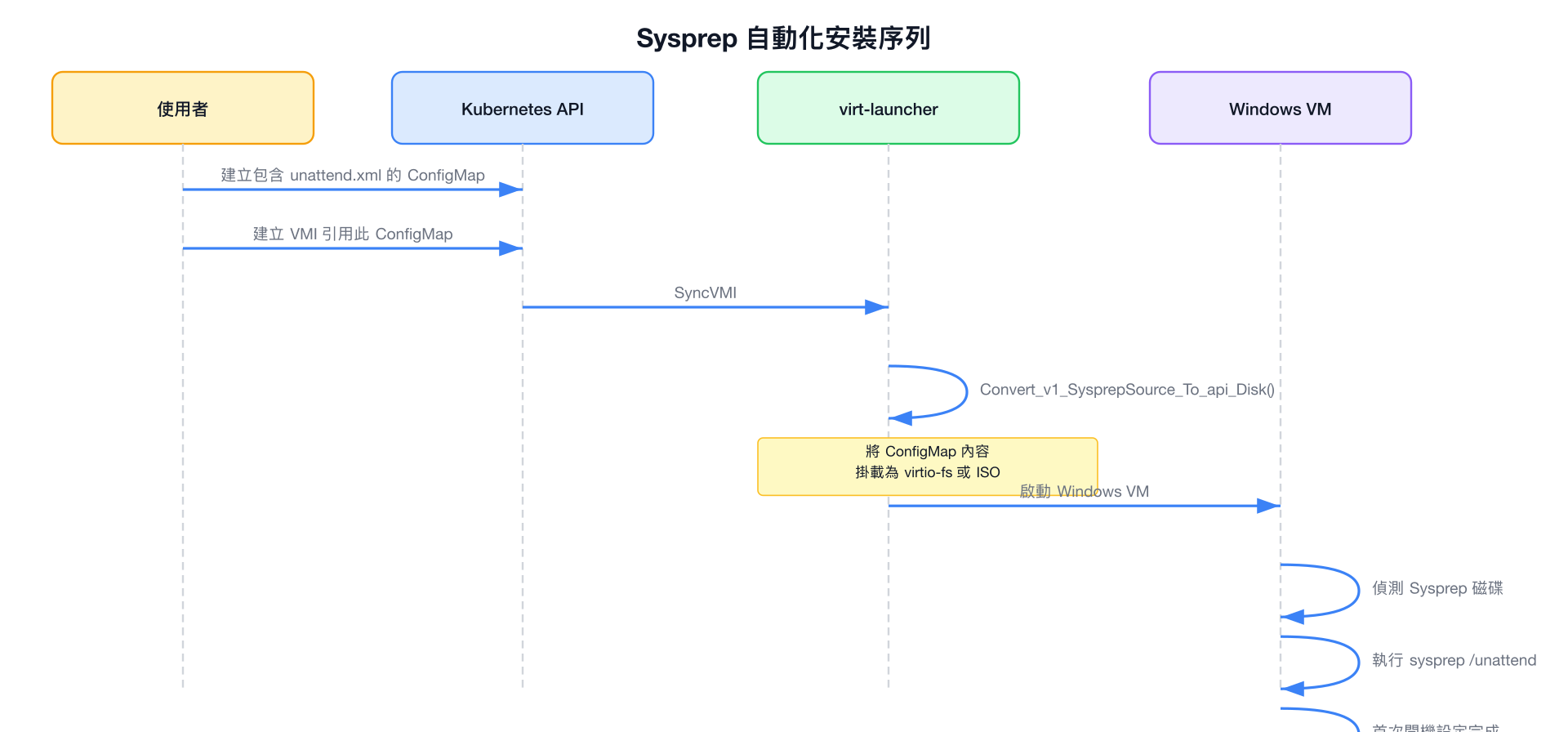

Sysprep 自動化安裝序列

Sysprep 設定範例

yaml

# 建立包含 unattend.xml 的 ConfigMap
apiVersion: v1
kind: ConfigMap
metadata:
  name: windows-sysprep
data:
  Autounattend.xml: |
    <?xml version="1.0" encoding="utf-8"?>
    <unattend xmlns="urn:schemas-microsoft-com:unattend">
      <settings pass="windowsPE">
        <component name="Microsoft-Windows-Setup" ...>
          <UserData>
            <ProductKey>
              <WillShowUI>Never</WillShowUI>
            </ProductKey>
            <AcceptEula>true</AcceptEula>
          </UserData>
        </component>
      </settings>
      <settings pass="specialize">
        <component name="Microsoft-Windows-Shell-Setup" ...>
          <ComputerName>MyWindowsVM</ComputerName>
          <TimeZone>Taipei Standard Time</TimeZone>
        </component>
      </settings>
    </unattend>
---
# VMI 引用 Sysprep
apiVersion: kubevirt.io/v1
kind: VirtualMachineInstance
metadata:
  name: windows-vm
spec:
  domain:
    devices:
      disks:
        - name: sysprep
          cdrom:
            bus: sata
  volumes:
    - name: sysprep
      sysprep:
        configMap:
          name: windows-sysprep

原始碼轉換函式

在 converter.go 中，Convert_v1_SysprepSource_To_api_Disk() 負責將 Sysprep 來源轉換為磁碟定義：

// 簡化示意
func Convert_v1_SysprepSource_To_api_Disk(name string, disk *api.Disk) {
    disk.Type = "file"
    disk.Device = "cdrom"
    disk.Driver = &api.DiskDriver{Name: "qemu", Type: "raw"}
    disk.Source = api.DiskSource{
        File: fmt.Sprintf("/var/run/kubevirt-private/sysprep/%s/Autounattend.xml", name),
    }
    disk.ReadOnly = &api.ReadOnly{}
}

4. 韌體初始化 (BIOS vs EFI)

4.1 預設 BIOS (SeaBIOS)

若 VMI Spec 未特別設定，KubeVirt 使用 SeaBIOS 作為預設韌體。SeaBIOS 是一個開源的 x86 BIOS 實作，相容於幾乎所有 x86 作業系統。

xml

<!-- 預設 Domain XML 韌體設定 -->
<os>
  <type arch="x86_64" machine="q35">hvm</type>
  <boot dev="hd"/>
</os>

4.2 UEFI/EFI (OVMF)

啟用 UEFI 需要 OVMF（Open Virtual Machine Firmware）韌體，透過 spec.domain.firmware.bootloader.efi 設定：

yaml

apiVersion: kubevirt.io/v1
kind: VirtualMachineInstance
metadata:
  name: uefi-vm
spec:
  domain:
    firmware:
      bootloader:
        efi:
          secureBoot: false     # 是否啟用 Secure Boot
    features:
      acpi: {}
      smm:
        enabled: true           # Secure Boot 需要啟用 SMM
    devices:
      disks:
        - name: rootdisk
          disk:
            bus: virtio
  volumes:
    - name: rootdisk
      containerDisk:
        image: quay.io/kubevirt/fedora-cloud-container-disk-demo:latest

對應的 Domain XML：

xml

<os firmware="efi">
  <type arch="x86_64" machine="q35">hvm</type>
  <loader readonly="yes" secure="no" type="pflash">
    /usr/share/OVMF/OVMF_CODE.fd
  </loader>
  <nvram template="/usr/share/OVMF/OVMF_VARS.fd">
    /var/run/kubevirt-private/libvirt/qemu/nvram/fedora-vm_VARS.fd
  </nvram>
</os>

4.3 Secure Boot

Secure Boot 防止未簽名的開機程式被執行，需要啟用 smm（System Management Mode）：

yaml

spec:
  domain:
    firmware:
      bootloader:
        efi:
          secureBoot: true      # 啟用 Secure Boot
    features:
      acpi: {}
      smm:
        enabled: true           # 必須啟用

相容性注意事項

Secure Boot 啟用後，只有具備有效簽名的 OS（如 RHEL、Windows）才能開機。若使用自訂核心或未簽名的映像，需停用 Secure Boot。

4.4 vTPM 整合

KubeVirt 支援 vTPM（Virtual Trusted Platform Module），可與 EFI 搭配使用：

yaml

spec:
  domain:
    firmware:
      bootloader:
        efi:
          secureBoot: true
    devices:
      tpm:
        persistent: true        # 重啟後保留 TPM 狀態

vTPM 的狀態資料存放在 PVC 中以實現持久化。

4.5 EFI 變數持久化

EFI NVRAM 變數（開機選項、Secure Boot 金鑰等）需要在重啟後保留。KubeVirt 透過以下方式實現：

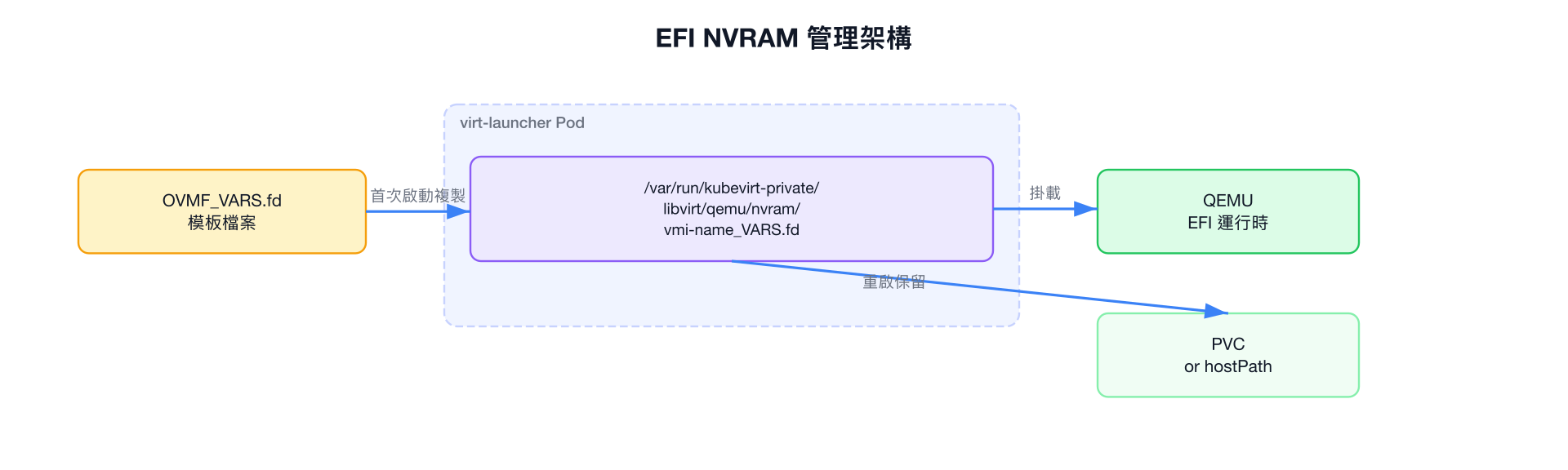

EFI NVRAM 管理架構

EFI 磁碟架構

在 KubeVirt 中，每個 EFI VM 都有一份獨立的 NVRAM 副本。此副本在 VM 生命週期內持久存在，確保 EFI 開機設定（如 Windows BitLocker 金鑰）不會因重啟而遺失。

4.6 韌體設定對照表

設定	BIOS (SeaBIOS)	EFI (OVMF)	EFI + Secure Boot
相容性	最廣	廣	有限（需簽名）
Windows 11	❌	✅	✅（建議）
TPM 支援	❌	✅	✅
開機速度	快	稍慢	稍慢
SMM 要求	否	否	是

5. preStartHook 執行流程

preStartHook() 是 virt-launcher 在 libvirt 定義 Domain 之前執行的準備函式，確保所有必要資源就緒。

5.1 執行位置與時機

pkg/virt-launcher/virtwrap/manager.go (約第 754 行)
func (l *LibvirtDomainManager) preStartHook(vmi *v1.VirtualMachineInstance, ...) error

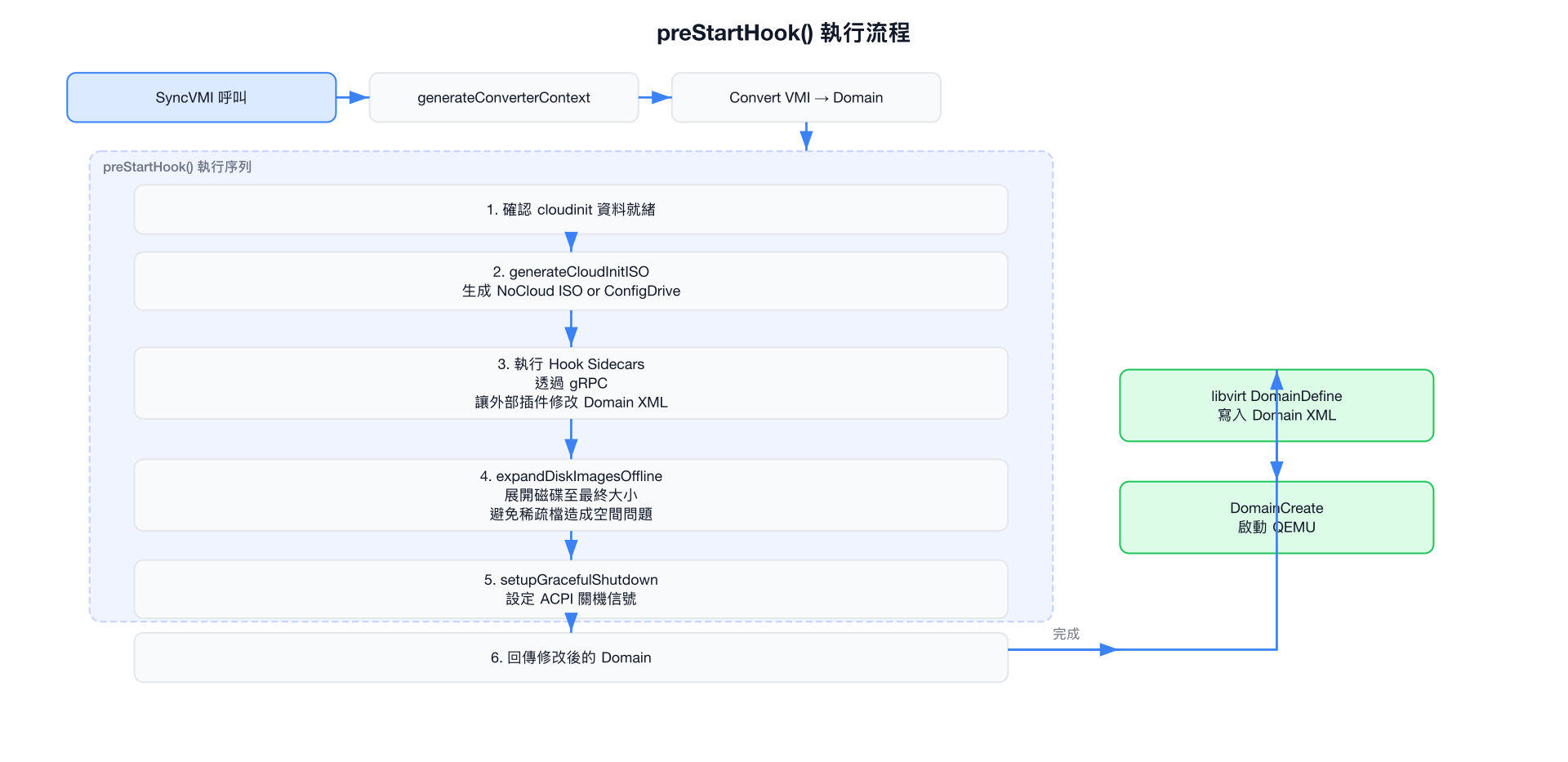

preStartHook 執行位置與時機

5.2 各步驟詳解

步驟 1–2：CloudInit ISO 生成

// manager.go 簡化示意
if cloudinit.HasCloudInitVolume(vmi) {
    cloudInitData, err := cloudinit.ResolveNoCloudData(vmi)
    if err != nil { return err }
    err = cloudinit.GenerateLocalData(vmi.Name, vmi.Namespace, cloudInitData)
    // 產生 /var/run/kubevirt-private/vmi-disks/<vol>/noCloud.iso
}

cloudinit.GenerateLocalData() 內部使用 genisoimage 或 mkisofs 命令產生 ISO 9660 格式的磁碟映像，並設定磁碟 label 為 cidata（NoCloud 標準）。

步驟 3：Hook Sidecar 呼叫

Hook Sidecar 是 KubeVirt 的插件機制，允許外部容器在 VM 啟動前攔截並修改 Domain XML：

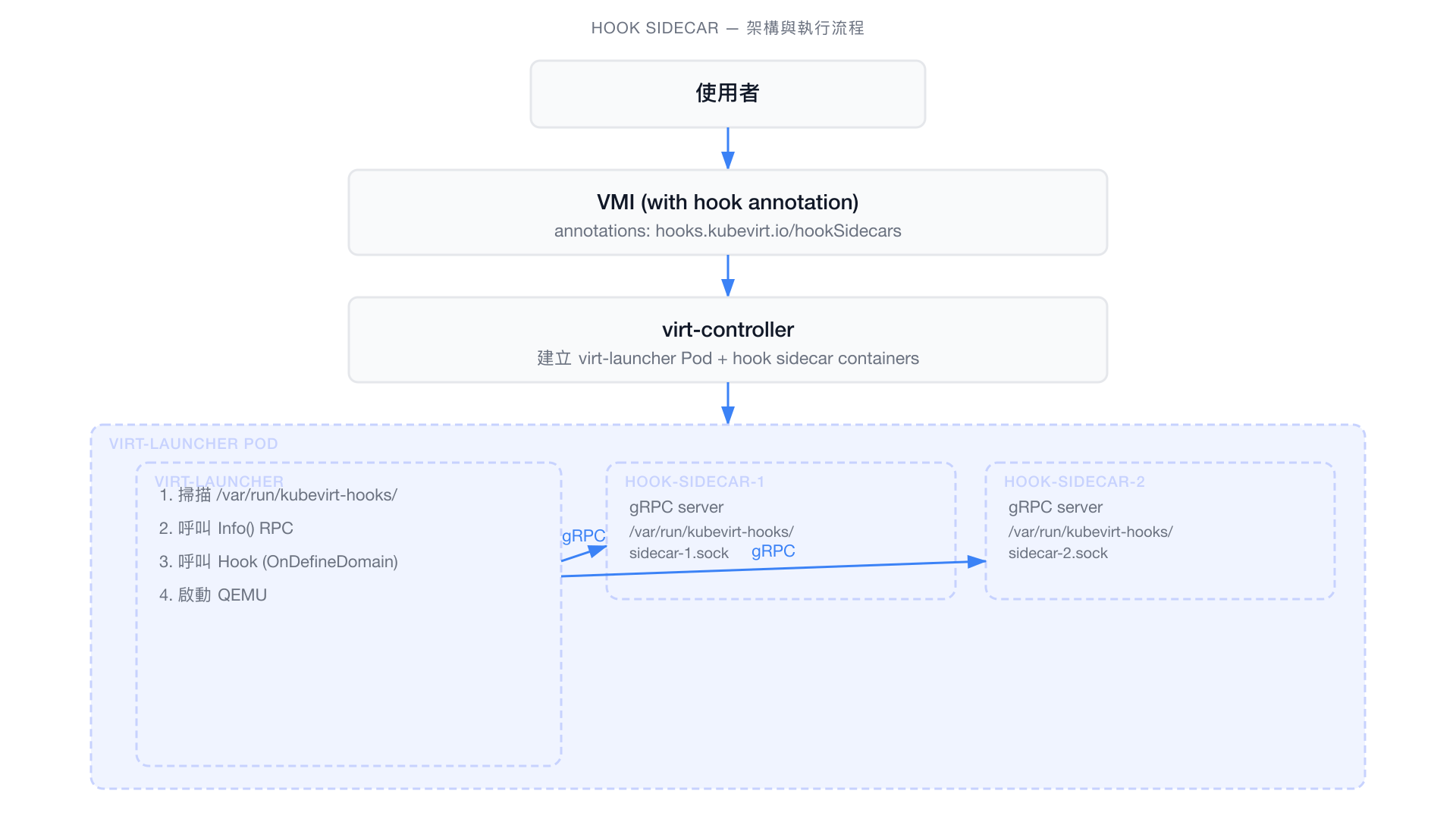

Hook Sidecar 呼叫序列

步驟 4：磁碟映像展開

QCOW2 格式的磁碟可能以 稀疏格式（sparse） 存在，實際佔用空間小於宣稱大小。expandDiskImagesOffline() 確保磁碟在 VM 啟動前達到指定大小：

// 展開磁碟至目標大小
err = qemuImg.Resize(diskPath, targetSize)

6. Boot Order 配置

6.1 多設備 Boot Order 配置

可以為磁碟、CDROM、網路介面分別設定 bootOrder，值越小優先級越高：

yaml

spec:
  domain:
    devices:
      disks:
        - name: rootdisk
          bootOrder: 2          # 第二優先：硬碟
          disk:
            bus: virtio
        - name: rescue-cd
          bootOrder: 1          # 第一優先：救援 CD
          cdrom:
            bus: sata
      interfaces:
        - name: default
          bootOrder: 3          # 第三優先：PXE 網路開機
          masquerade: {}
  networks:
    - name: default
      pod: {}
  volumes:
    - name: rootdisk
      persistentVolumeClaim:
        claimName: my-disk
    - name: rescue-cd
      containerDisk:
        image: quay.io/kubevirt/fedora-cloud-container-disk-demo:latest

6.2 BIOS 與 EFI 的 Boot Order 差異

項目	BIOS 模式	EFI 模式
Boot Order 設定方式	libvirt `<boot order="N"/>`	EFI Boot Manager 條目
PXE 支援	✅	✅（需 iPXE 韌體）
動態修改	需重啟 VM	可透過 efibootmgr 熱修改
設定持久化	N/A	存於 NVRAM（OVMF_VARS.fd）

6.3 PXE 網路開機設定

若需要 PXE 開機（例如：裸機映像部署、無磁碟 VM），將網路介面設為第一開機：

yaml

spec:
  domain:
    devices:
      interfaces:
        - name: pxe-net
          bootOrder: 1          # PXE 第一優先
          bridge: {}
  networks:
    - name: pxe-net
      multus:
        networkName: pxe-network

生成的 Domain XML 會在 <interface> 元素內加入 <boot order="1"/>：

xml

<interface type="bridge">
  <source bridge="k6t-eth0"/>
  <model type="virtio"/>
  <boot order="1"/>             <!-- PXE 第一開機 -->
</interface>

7. 初始化時序圖

以下時序圖展示從使用者建立 VM 資源到 VMI 狀態轉換為 Running 的完整流程，含各元件的互動與 VMI 狀態機轉換：

VM 初始化時序圖

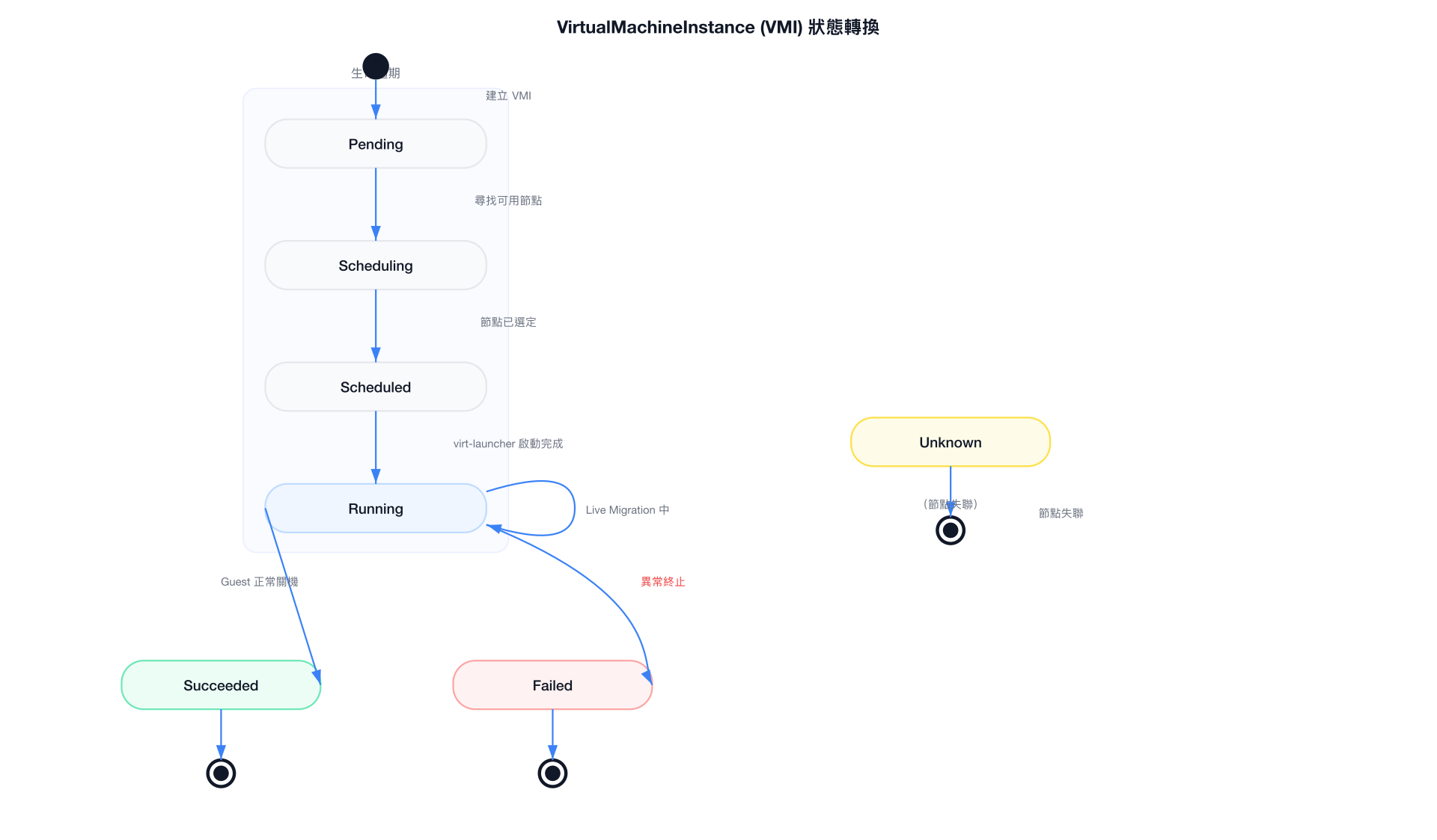

VMI 狀態機轉換

狀態轉換觸發條件

狀態轉換	觸發元件	觸發條件
`Pending` → `Scheduling`	virt-controller	virt-launcher Pod 建立後
`Scheduling` → `Scheduled`	virt-controller	Pod 被 kube-scheduler 排程
`Scheduled` → `Running`	virt-handler	virt-launcher 回報 QEMU 啟動成功
`Running` → `Succeeded`	virt-handler	libvirt 回報 Domain shutoff（正常）
`Running` → `Failed`	virt-handler	libvirt 回報 Domain crashed
`Running` → `Migrating`	virt-controller	VirtualMachineInstanceMigration 建立

8. 常見問題排查

8.1 VM 卡在 Scheduling 狀態

排查 virt-launcher Pod 是否能被排程：

bash

# 查看 VMI 狀態
kubectl get vmi my-vm -o yaml | grep -A 10 status

# 查看 virt-launcher Pod 事件
kubectl describe pod virt-launcher-my-vm-xxxxx

# 常見原因：
# - 節點資源不足（CPU / 記憶體）
# - nodeSelector / tolerations 不符
# - ContainerDisk 映像拉取失敗

8.2 CloudInit 未執行

bash

# 進入 VM 查看 cloud-init 日誌
virtctl console my-vm
# 在 VM 內執行：
sudo journalctl -u cloud-init
sudo cloud-init status --long

# 確認 ISO 是否正確掛載
sudo blkid | grep cidata

8.3 EFI 開機失敗

bash

# 確認 OVMF 韌體是否安裝在節點上
ls /usr/share/OVMF/

# 查看 virt-launcher 日誌
kubectl logs virt-launcher-my-vm-xxxxx -c compute

# 確認 SMM 是否啟用（Secure Boot 必需）
kubectl get vmi my-vm -o jsonpath='{.spec.domain.features}'

8.4 磁碟轉換失敗

bash

# 查看 converter 相關日誌
kubectl logs virt-launcher-my-vm-xxxxx -c compute | grep -i "converter\|domain\|disk"

# 確認 PVC 狀態
kubectl get pvc my-pvc -o yaml | grep -A 5 status

9. 小結

KubeVirt 的 VM 初始化流程展現了 將 VM 管理雲原生化 的設計思想：

設計決策	效益
VMI Spec → Domain XML 的宣告式轉換	版本控制、GitOps 友善
ContainerDisk 利用 OCI 生態系	映像分發、快取、版本管理
DataVolume 自動匯入	降低儲存管理複雜度
CloudInit 標準化	與現有 Linux 映像生態相容
preStartHook 擴展點	允許自定義插件介入初始化
EFI/vTPM 支援	滿足 Windows 11、Secure Boot 需求

理解這個轉換管線對於：

效能調校：選擇正確的磁碟 bus 類型和 block/filesystem 模式
故障排查：快速定位是控制平面、排程、還是 libvirt 層面的問題
自定義開發：撰寫 Hook Sidecar 在初始化時注入自定義設備

都有重要的指導意義。

VM 初始化深入分析 ​

1. 初始化流程總覽 ​

關鍵原始碼位置 ​

2. VMI Spec 到 QEMU Domain 的轉換 ​

2.1 轉換管線架構 ​

2.2 generateConverterContext() 詳解 ​

2.3 Convert() 子轉換器 ​

2.4 磁碟 Bus 類型與裝置命名 ​

2.5 BootOrder 對應 ​

3. VM 初始化方式 — 磁碟與映像來源 ​

3.1 ContainerDisk ​

運作原理 ​

支援的映像格式 ​

VMI 設定範例 ​

適用場景 ​

3.2 PVC / DataVolume ​

PVC 直接掛載 ​

DataVolume 自動匯入 ​

DataVolumeTemplates — VM 內嵌自動建立 ​

Block 模式 vs Filesystem 模式 ​

3.3 CloudInit ​

兩種模式比較 ​

ISO 生成流程 ​

CloudInit 設定範例 ​

使用 Secret 存放敏感資料 ​

3.4 Sysprep (Windows) ​

運作原理 ​

Sysprep 設定範例 ​

原始碼轉換函式 ​

4. 韌體初始化 (BIOS vs EFI) ​

4.1 預設 BIOS (SeaBIOS) ​

4.2 UEFI/EFI (OVMF) ​

4.3 Secure Boot ​

4.4 vTPM 整合 ​

4.5 EFI 變數持久化 ​

4.6 韌體設定對照表 ​

5. preStartHook 執行流程 ​

5.1 執行位置與時機 ​

5.2 各步驟詳解 ​

步驟 1–2：CloudInit ISO 生成 ​

步驟 3：Hook Sidecar 呼叫 ​

步驟 4：磁碟映像展開 ​

6. Boot Order 配置 ​

6.1 多設備 Boot Order 配置 ​

6.2 BIOS 與 EFI 的 Boot Order 差異 ​

6.3 PXE 網路開機設定 ​

7. 初始化時序圖 ​

VMI 狀態機轉換 ​

狀態轉換觸發條件 ​

8. 常見問題排查 ​

8.1 VM 卡在 Scheduling 狀態 ​

8.2 CloudInit 未執行 ​

8.3 EFI 開機失敗 ​

8.4 磁碟轉換失敗 ​

9. 小結 ​

VM 初始化深入分析

1. 初始化流程總覽

關鍵原始碼位置

2. VMI Spec 到 QEMU Domain 的轉換

2.1 轉換管線架構

2.2 generateConverterContext() 詳解

2.3 Convert() 子轉換器

2.4 磁碟 Bus 類型與裝置命名

2.5 BootOrder 對應

3. VM 初始化方式 — 磁碟與映像來源

3.1 ContainerDisk

運作原理

支援的映像格式

VMI 設定範例

適用場景

3.2 PVC / DataVolume

PVC 直接掛載

DataVolume 自動匯入

DataVolumeTemplates — VM 內嵌自動建立

Block 模式 vs Filesystem 模式

3.3 CloudInit

兩種模式比較

ISO 生成流程

CloudInit 設定範例

使用 Secret 存放敏感資料

3.4 Sysprep (Windows)

運作原理

Sysprep 設定範例

原始碼轉換函式

4. 韌體初始化 (BIOS vs EFI)

4.1 預設 BIOS (SeaBIOS)

4.2 UEFI/EFI (OVMF)

4.3 Secure Boot

4.4 vTPM 整合

4.5 EFI 變數持久化

4.6 韌體設定對照表

5. preStartHook 執行流程

5.1 執行位置與時機

5.2 各步驟詳解

步驟 1–2：CloudInit ISO 生成

步驟 3：Hook Sidecar 呼叫

步驟 4：磁碟映像展開

6. Boot Order 配置

6.1 多設備 Boot Order 配置

6.2 BIOS 與 EFI 的 Boot Order 差異

6.3 PXE 網路開機設定

7. 初始化時序圖

VMI 狀態機轉換

狀態轉換觸發條件

8. 常見問題排查

8.1 VM 卡在 Scheduling 狀態

8.2 CloudInit 未執行

8.3 EFI 開機失敗

8.4 磁碟轉換失敗

9. 小結
