Live Migration 實作深入剖析 — 從程式碼看遷移流程 ​

概述 ​

Live Migration（即時遷移）是 KubeVirt 中最為複雜的功能之一。它允許在不中斷虛擬機服務的前提下，將正在運行的 VMI（VirtualMachineInstance）從一個節點搬遷至另一個節點。整個流程橫跨 四個核心元件 的協作：

元件角色說明
virt-controller遷移調度器建立目標 Pod、管理遷移狀態機、協調整體流程
virt-handler (Source)源端代理啟動 migration proxy、監控遷移進度
virt-handler (Target)目標端代理準備目標環境、啟動 migration proxy
virt-launcher (Source/Target)libvirt 執行器實際呼叫 libvirt API 執行記憶體與磁碟資料傳輸

核心設計理念

KubeVirt 的遷移設計遵循 Kubernetes 原生模式——透過建立新的 Pod 作為遷移目標，而非直接操作節點。這使得遷移流程能夠充分利用 Kubernetes 的排程能力（affinity、resource requests、topology constraints）。

完整架構圖 ​

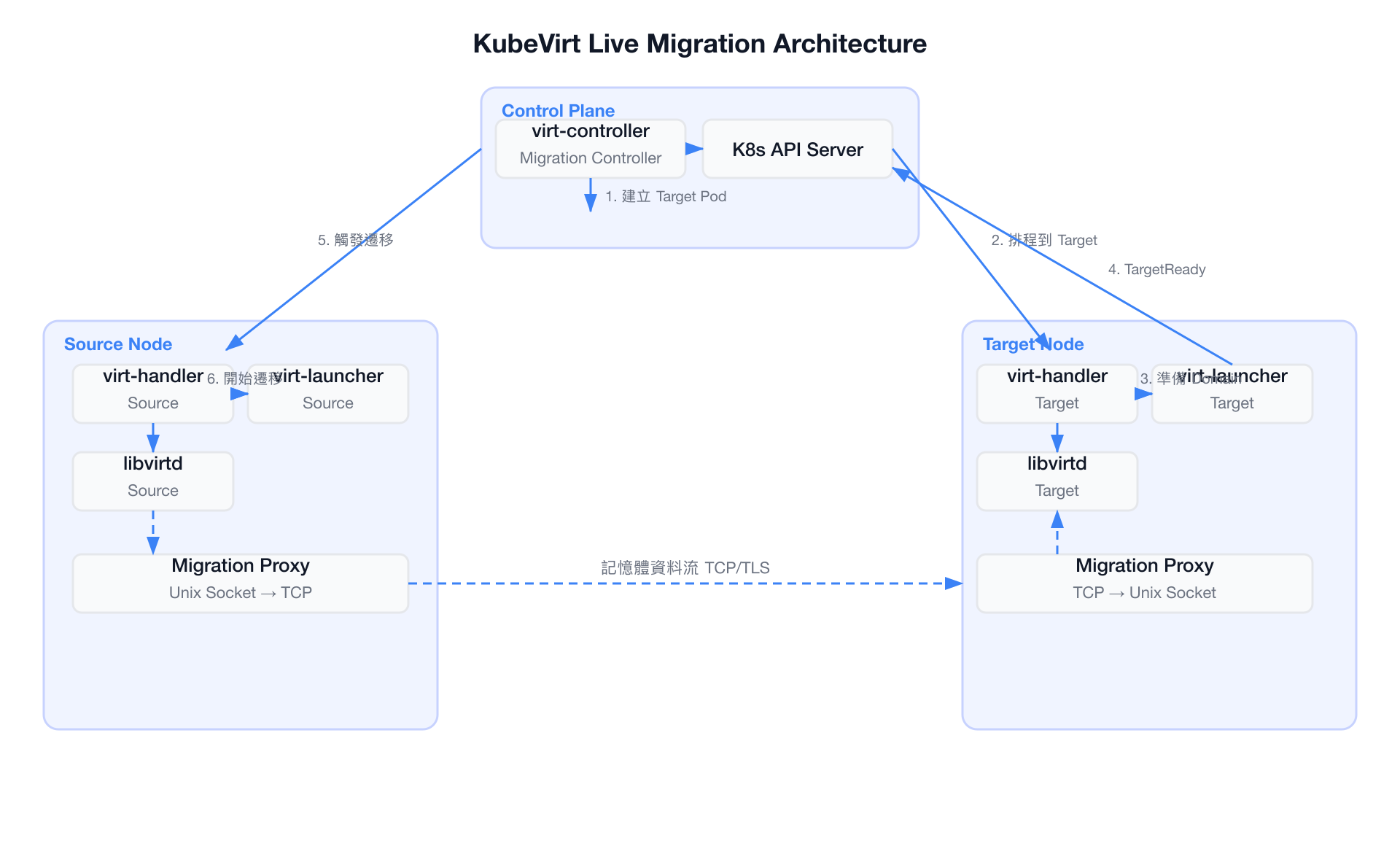

KubeVirt Live Migration Architecture

Migration Controller（virt-controller） ​

檔案位置 ​

pkg/virt-controller/watch/migration/migration.go  （約 2695 行）

Migration Controller 是整個遷移流程的「大腦」。它負責接收 VirtualMachineInstanceMigration 資源的建立事件，驅動狀態機轉換，並協調源端與目標端的所有動作。

工作佇列優先級系統 ​

Controller 使用一個 優先級佇列（Priority Queue）來處理遷移任務。不同狀態的遷移具有不同的處理優先級，確保正在運行中的遷移不會被新建立的遷移阻塞：

go
const (
    QueuePriorityRunning           = 1000  // 正在運行中的遷移，最高優先
    QueuePrioritySystemCritical    = 100   // 系統關鍵遷移
    QueuePriorityUserTriggered     = 50    // 使用者手動觸發
    QueuePrioritySystemMaintenance = 20    // 系統維護觸發
    QueuePriorityDefault           = 0     // 預設優先級
    QueuePriorityPending           = -100  // 等待中的遷移，最低優先
)

優先級設計意義

這套優先級系統確保了「已經在傳輸資料的遷移」優先獲得處理時間。例如，當一個遷移正在 Running 階段時（優先級 1000），新建立的 Pending 遷移（優先級 -100）不會搶佔 controller 的處理能力。

主要函式 ​

go
// Execute 從優先級佇列取出一個遷移任務並執行
func (c *Controller) Execute() bool

// sync 是核心同步邏輯，處理單次遷移的狀態協調
func (c *Controller) sync(key string, migration *virtv1.VirtualMachineInstanceMigration,
    vmi *virtv1.VirtualMachineInstance, pods []*k8sv1.Pod) error

// updateStatus 根據當前 Pod 狀態與 VMI 狀態更新遷移物件的 Status
func (c *Controller) updateStatus(migration *virtv1.VirtualMachineInstanceMigration,
    vmi *virtv1.VirtualMachineInstance, pods []*k8sv1.Pod, syncError error) error

// processMigrationPhase 核心狀態機處理，根據當前 Phase 執行對應邏輯
func (c *Controller) processMigrationPhase(
    migration, migrationCopy *virtv1.VirtualMachineInstanceMigration,
    pod, attachmentPod *k8sv1.Pod,
    vmi *virtv1.VirtualMachineInstance,
    syncError error,
) error

完整狀態機 ​

Mermaid 狀態機圖 ​

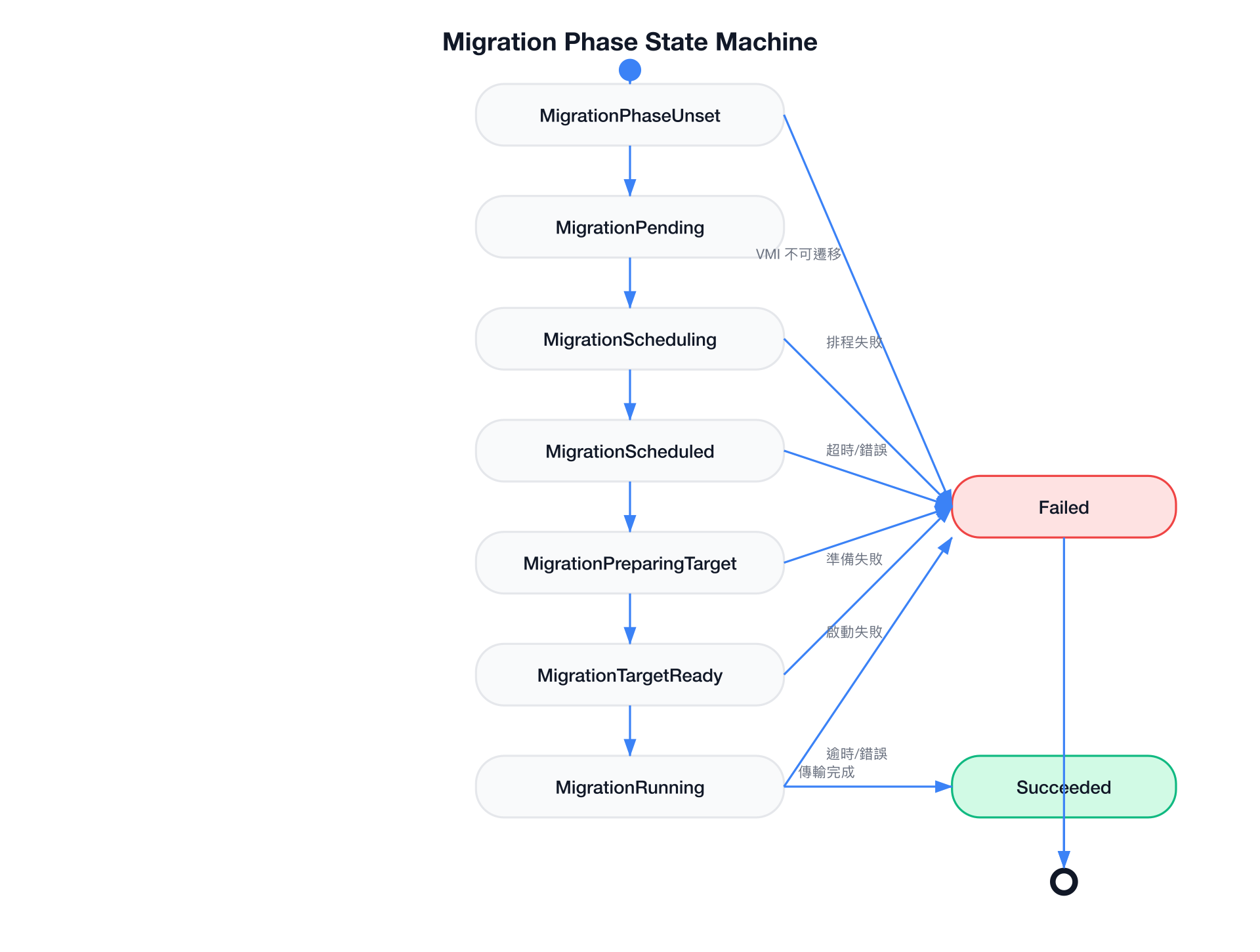

Migration Phase State Machine

各 Phase 詳細說明 ​

Phase 1: MigrationPhaseUnset（初始狀態） ​

當使用者建立 VirtualMachineInstanceMigration 資源後，Migration Controller 首先驗證 VMI 是否符合遷移條件：

  • VMI 必須處於 Running 狀態
  • VMI 不能已有進行中的遷移
  • VMI 的 LiveMigratable condition 必須為 True
  • 目前叢集的並行遷移數不能超過上限（預設 ParallelMigrationsPerCluster = 5）
  • 單一節點的對外遷移數不能超過上限（預設 ParallelOutboundMigrationsPerNode = 2）

若通過所有檢查，Phase 轉為 MigrationPending。

Phase 2: MigrationPending（等待建立目標 Pod） ​

Controller 呼叫 createTargetPod() 建立目標端的 virt-launcher Pod。此階段也處理 backup volumes 與 utility volumes 的準備。

注意事項

目標 Pod 的建立是一個關鍵步驟——它必須精確複製源端 Pod 的配置（記憶體、CPU、網路、儲存掛載），同時加入額外的 anti-affinity 規則確保不會排程到相同節點。

Phase 3: MigrationScheduling（等待 Pod 排程） ​

Kubernetes Scheduler 接管排程，根據以下約束將 Pod 放置到適當節點：

  • 資源需求（CPU、記憶體）
  • CPU model/vendor label 匹配
  • NUMA topology 約束
  • Anti-affinity 排除源端節點
  • PVC 可存取性
  • SELinux level 匹配

Phase 4: MigrationScheduled（Pod 已排程） ​

目標 Pod 已經運行在目標節點上，等待目標端 virt-handler 偵測到 Pod 並開始準備。此階段 virt-handler（Target）會：

  1. 偵測到新的 migration target Pod
  2. 更新 VMI 狀態為 PreparingTarget

Phase 5: MigrationPreparingTarget（目標端準備中） ​

目標端最為繁忙的階段，virt-handler（Target）執行以下操作：

  1. 建立目標 Domain — 在目標節點的 libvirtd 中定義 VM Domain
  2. 建立 Unix Socket — 為 libvirt 遷移通道建立本地 socket
  3. 啟動 Migration Proxy — 設定 TCP → Unix Socket 的反向代理
  4. 準備磁碟與網路 — 掛載必要的 Volume、設定網路介面
  5. 回報 Ready — 將分配到的 TCP port 寫入 VMI 狀態

Phase 6: MigrationTargetReady（目標端就緒） ​

目標端已完全準備好接收遷移資料。Controller 觸發源端開始實際的遷移操作。源端 virt-handler：

  1. 啟動 Migration Proxy（Unix Socket → TCP）
  2. 通知 virt-launcher 開始遷移

Phase 7: MigrationRunning（遷移進行中） ​

記憶體頁面開始從源端傳輸到目標端。此階段持續時間取決於：

  • VM 記憶體大小
  • 記憶體 dirty rate（寫入頻率）
  • 網路頻寬
  • 是否啟用 multifd 並行傳輸

Phase 8: MigrationSucceeded / MigrationFailed（完成或失敗） ​

  • 成功：VM 在目標端恢復執行，源端 Domain 被清除，源端 Pod 被刪除
  • 失敗：目標端 Pod 被清除，VM 繼續在源端執行，遷移物件標記失敗原因

Target Pod 建立 ​

createTargetPod() 函式 ​

pkg/virt-controller/watch/migration/migration.go → createTargetPod()
go
func (c *Controller) createTargetPod(
    migration *virtv1.VirtualMachineInstanceMigration,
    vmi *virtv1.VirtualMachineInstance,
    sourcePod *k8sv1.Pod,
) error

此函式負責建立遷移目標端的 virt-launcher Pod。它必須精確匹配源端的環境，同時加入遷移專屬的配置。

Source Pod 與 Target Pod 的差異 ​

面向Source PodTarget Pod
建立者VM ControllerMigration Controller
Annotation無遷移標記kubevirt.io/migrationTargetFor: <vmi-uid>
Anti-affinity無（或使用者定義）強制排除源端節點
CPU Model Labels依據節點能力匹配源端 CPU model/vendor
SELinux Level自動分配匹配源端 level（確保共享儲存可存取）
Node Selector使用者定義加入 CPU feature labels
Resources依據 VMI spec複製源端（含 memory overhead）

CPU Model / Vendor Label 匹配 ​

當 VM 使用 host-model CPU 模式時，Target Pod 的 nodeSelector 會加入源端節點的 CPU 特性 label，確保目標節點具有相容的 CPU：

yaml
nodeSelector:
  cpu-model.node.kubevirt.io/Skylake-Server: "true"
  cpu-vendor.node.kubevirt.io/Intel: "true"
  cpu-feature.node.kubevirt.io/vmx: "true"

Anti-affinity 規則 ​

Target Pod 使用 requiredDuringSchedulingIgnoredDuringExecution 強制排除源端節點：

yaml
affinity:
  podAntiAffinity:
    requiredDuringSchedulingIgnoredDuringExecution:
    - labelSelector:
        matchExpressions:
        - key: kubevirt.io/created-by
          operator: In
          values:
          - "<vmi-uid>"
      topologyKey: kubernetes.io/hostname

Migration Proxy（TCP 代理） ​

檔案位置 ​

pkg/virt-handler/migration-proxy/migration-proxy.go  （約 543 行）

Port 配置 ​

go
const (
    LibvirtDirectMigrationPort = 49152  // libvirt 直接遷移通道（記憶體傳輸）
    LibvirtBlockMigrationPort  = 49153  // Block migration 通道（磁碟資料傳輸）
)

ProxyManager 介面 ​

go
type ProxyManager interface {
    // 目標端：監聽 TCP port，轉發到本地 Unix Socket
    StartTargetListener(key string, targetUnixFiles []string) error
    GetTargetListenerPorts(key string) map[string]int
    StopTargetListener(key string)

    // 源端：監聽 Unix Socket，轉發到目標端 TCP port
    StartSourceListener(key string, targetAddress string,
        destSrcPortMap map[string]int, baseDir string) error
    GetSourceListenerFiles(key string) []string
    StopSourceListener(key string)

    OpenListenerCount() int
    InitiateGracefulShutdown()
}

Unix Socket ↔ TCP Proxy 架構 ​

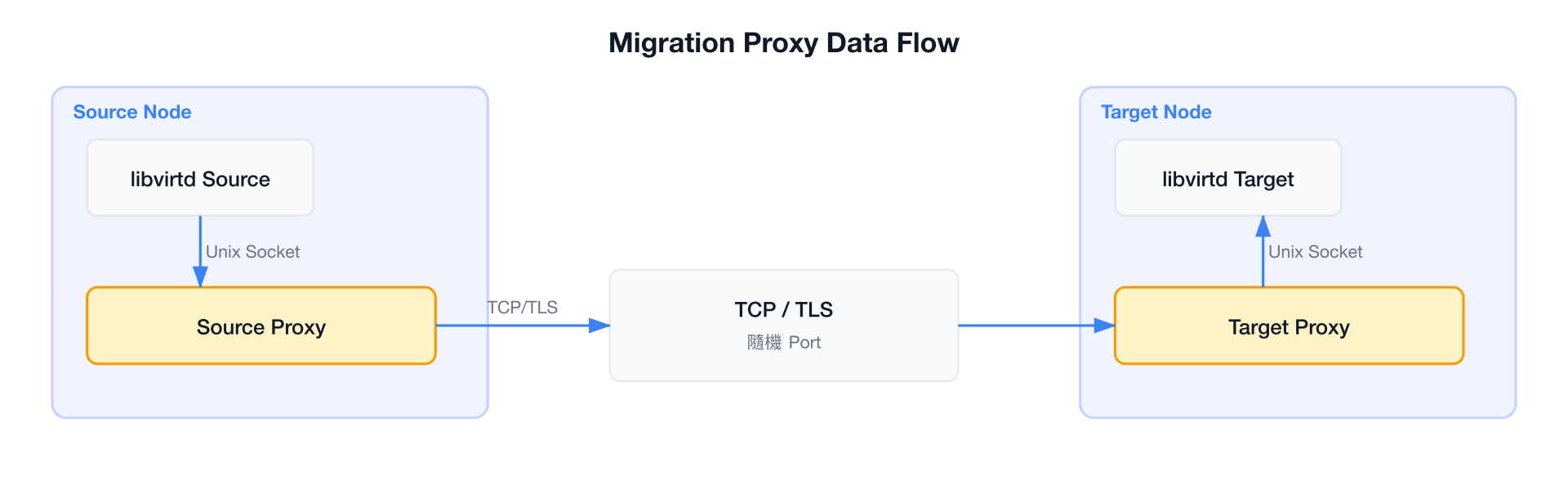

Migration Proxy Data Flow

遷移資料流的完整路徑：

  1. 源端 libvirtd 將遷移資料寫入本地 Unix Socket
  2. Source Proxy 讀取 Unix Socket 資料，透過 TCP（可選 TLS） 傳送到目標端
  3. Target Proxy 接收 TCP 資料，寫入目標端的 Unix Socket
  4. 目標端 libvirtd 從 Unix Socket 讀取並重建 VM 狀態

TLS 加密 ​

安全考量

遷移資料流包含 VM 的完整記憶體內容（可能含有密碼、金鑰等敏感資料）。KubeVirt 支援透過 TLS 加密遷移通道。啟用後，Source Proxy 與 Target Proxy 之間的 TCP 連線將使用 mutual TLS 進行加密與認證。

Migration Proxy 內建 TLS 支援，使用 serverTLSConfig、clientTLSConfig 與 migrationTLSConfig 三組配置：

go
type migrationProxyManager struct {
    sourceProxies      map[string][]*migrationProxy
    targetProxies      map[string][]*migrationProxy
    serverTLSConfig    *tls.Config  // 目標端 TLS（作為 server）
    clientTLSConfig    *tls.Config  // 源端 TLS（作為 client）
    migrationTLSConfig *tls.Config  // 遷移專用 TLS
    managerLock        sync.Mutex
    isShuttingDown     bool
}

libvirt Migration API 呼叫 ​

檔案位置 ​

pkg/virt-launcher/virtwrap/live-migration-source.go  （約 1156 行）

這是整個遷移流程中最核心的檔案——它直接呼叫 libvirt C API 來執行實際的記憶體與磁碟資料傳輸。

核心函式：migrateHelper() ​

go
func (l *LibvirtDomainManager) migrateHelper(
    vmi *v1.VirtualMachineInstance,
    options *cmdclient.MigrationOptions,
) error

此函式的工作流程：

  1. 根據 VMI 名稱查詢 libvirt Domain
  2. 檢查 Domain 是否處於 paused 狀態
  3. 呼叫 generateMigrationFlags() 產生遷移旗標
  4. 呼叫 generateMigrationParams() 產生遷移參數
  5. 啟動 migrationMonitor 進行進度監控
  6. 呼叫 dom.MigrateToURI3(dstURI, params, migrateFlags)
  7. 記錄遷移結果

generateMigrationParams() 完整參數 ​

go
func generateMigrationParams(
    dom cli.VirDomain,
    vmi *v1.VirtualMachineInstance,
    options *cmdclient.MigrationOptions,
    virtShareDir string,
    domSpec *api.DomainSpec,
) (*libvirt.DomainMigrateParameters, error)
參數型別說明
URIstring目標端 Unix Socket 路徑，如 unix:///var/run/kubevirt/migrationproxy/<vmi-uid>_direct
Bandwidthuint64遷移頻寬限制（MiB/s），0 表示無限制
DestXMLstring目標端 Domain XML（透過 MigratableXML() 產生後修改）
PersistXMLstring持久化 Domain XML
DestNamestring目標端 Domain 名稱
ParallelConnectionsintMultifd 並行連線數（預設 0 = 不啟用）
MigrateDisks[]string需要遷移的磁碟 target 列表（Storage migration 使用）
DisksURIstringBlock migration 專用 Unix Socket 路徑

generateMigrationFlags() 完整旗標 ​

go
func generateMigrationFlags(
    isBlockMigration, migratePaused bool,
    options *cmdclient.MigrationOptions,
) libvirt.DomainMigrateFlags
Flag條件說明
MIGRATE_LIVE始終啟用即時遷移，VM 持續運行
MIGRATE_PEER2PEER始終啟用源端 libvirtd 直接連線目標端
MIGRATE_PERSIST_DEST始終啟用在目標端持久化 Domain 定義
MIGRATE_NON_SHARED_INCBlock migration增量複製非共享磁碟
MIGRATE_UNSAFE使用者配置跳過安全檢查（如 cache=none）
MIGRATE_AUTO_CONVERGE使用者配置透過 vCPU 節流確保收斂
MIGRATE_POSTCOPY使用者配置啟用 Post-copy 模式
MIGRATE_PAUSEDVM 已暫停遷移後保持暫停狀態
MIGRATE_PARALLELMultifd 啟用使用多通道並行傳輸

實際 API 呼叫 ​

go
err = dom.MigrateToURI3(dstURI, params, migrateFlags)
if err != nil {
    l.setMigrationResult(true, err.Error(), "")
    log.Log.Object(vmi).Errorf("migration failed with error: %v", err)
    return fmt.Errorf(
        "error encountered during MigrateToURI3 libvirt api call: %v", err)
}

MigrateToURI3 是什麼？

MigrateToURI3 是 libvirt 提供的第三代遷移 API。相較於 MigrateToURI 和 MigrateToURI2，它支援透過 DomainMigrateParameters 結構傳遞更豐富的參數，包括並行連線數、磁碟遷移列表等進階功能。

Pre-copy vs Post-copy Migration ​

Pre-copy 遷移（預設模式） ​

Pre-copy 是 KubeVirt 的預設遷移策略。其運作原理為 迭代式記憶體複製：

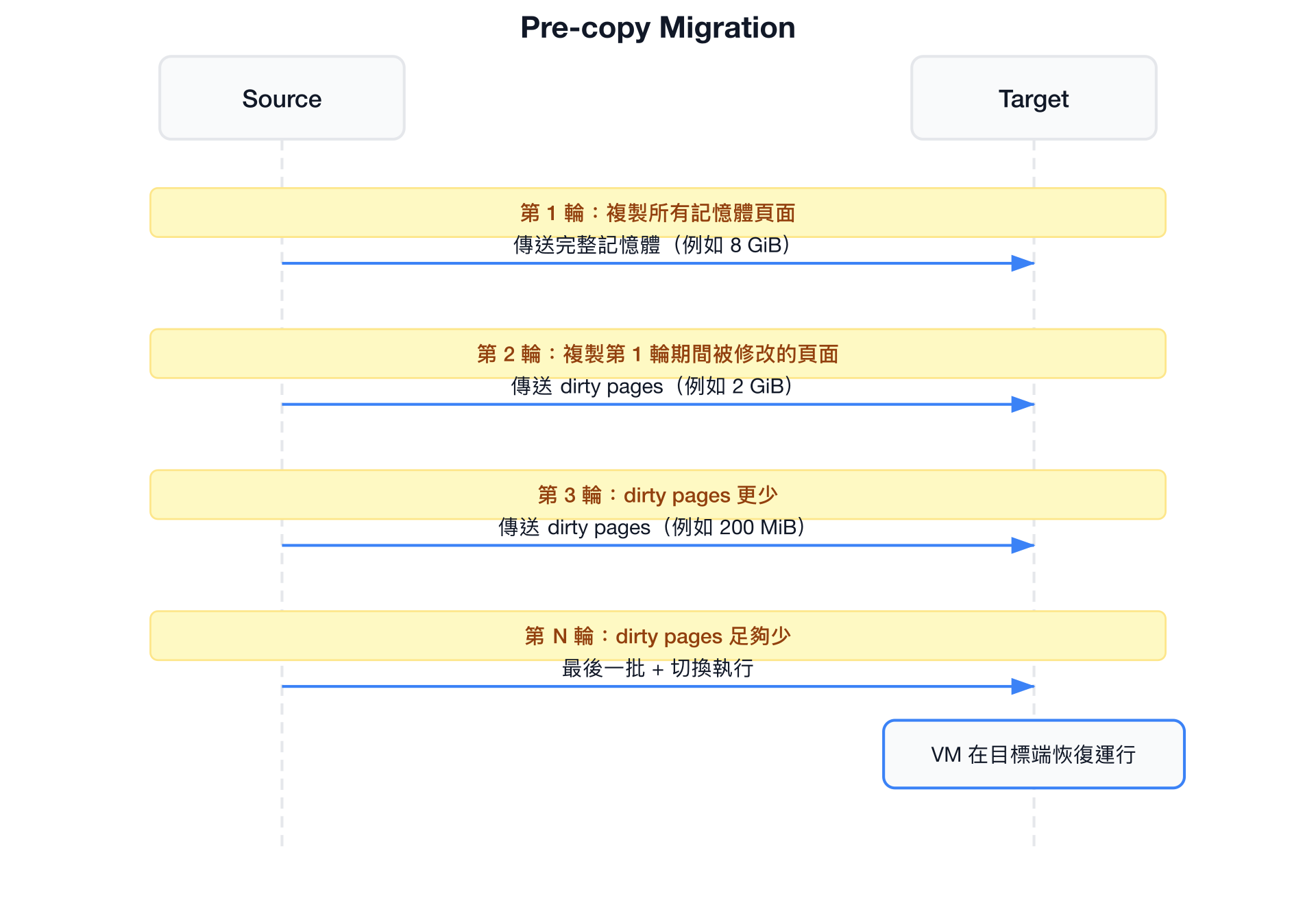

Pre-copy Migration

優點：切換瞬間的 downtime 極短（毫秒級）
缺點：若 dirty rate 高於傳輸速度，可能永遠無法收斂

Post-copy 遷移 ​

Post-copy 採用相反的策略——先切換執行，再按需取回頁面：

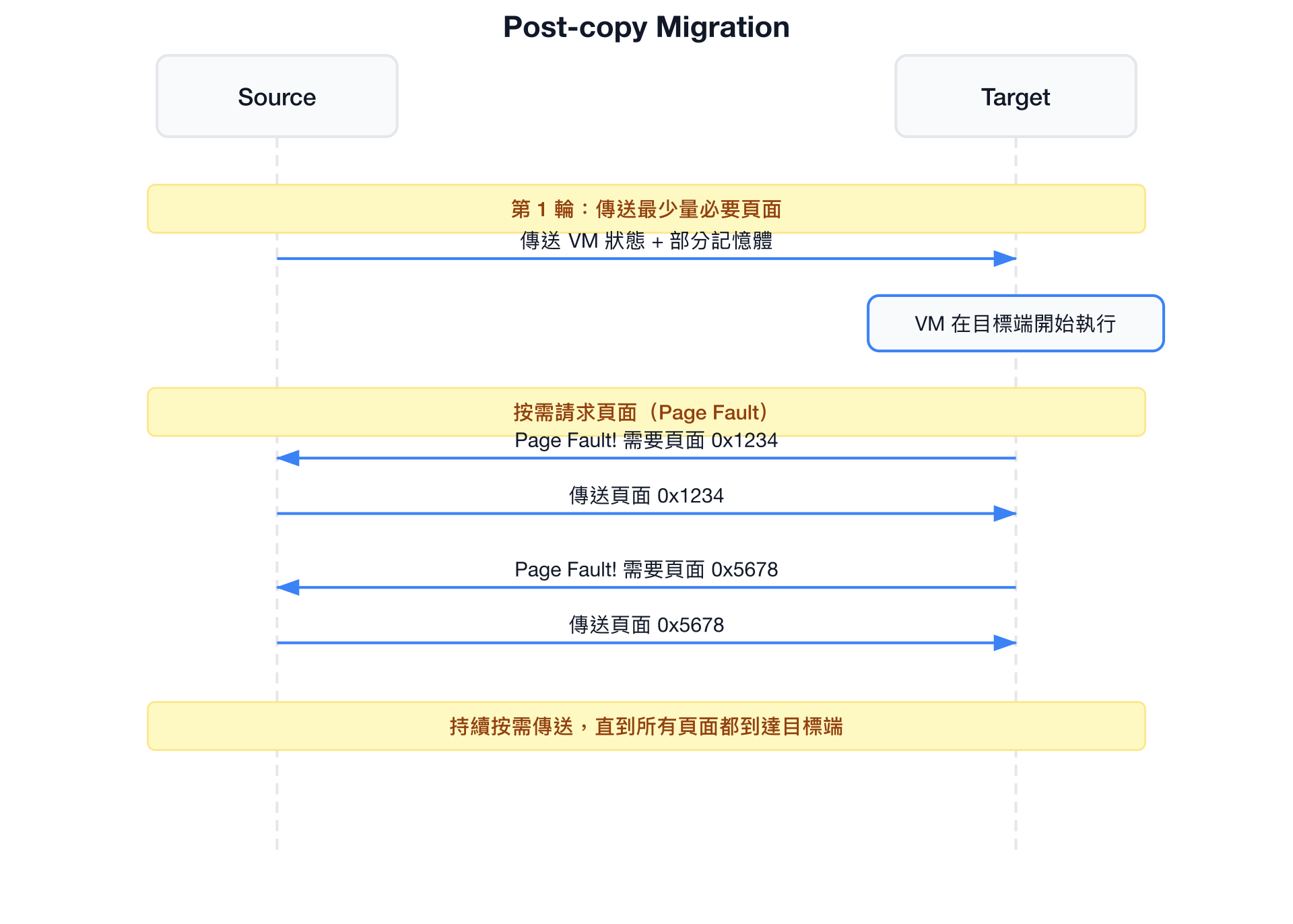

Post-copy Migration

優點：保證收斂（已傳送的頁面不會再變 dirty）
缺點：切換後存在效能影響，源端 crash 會導致 VM 遺失資料

KubeVirt 的自動切換邏輯 ​

KubeVirt 不會一開始就使用 Post-copy。而是在 Pre-copy 超過可接受時間後，自動切換到 Post-copy：

go
func (m *migrationMonitor) shouldAssistMigrationToComplete(elapsed int64) bool {
    return m.options.AllowWorkloadDisruption && m.shouldTriggerTimeout(elapsed)
}

切換的完整決策樹：

go
case m.shouldAssistMigrationToComplete(elapsed):
    if m.options.AllowPostCopy && !m.vmi有VFIO設備() {
        // 切換到 Post-copy
        dom.MigrateStartPostCopy(0)
        // 設定模式為 MigrationPostCopy
    } else if m.vmi有VFIO設備() {
        // VFIO 設備：設定大 downtime，觸發 QEMU switchover
        downtime := min(acceptableCompletionTime*2*1000, 2_000_000)
        // 設定模式為 MigrationPaused
    } else {
        // Fallback：暫停 VM 以完成遷移
        dom.Suspend()
        m.acceptableCompletionTime *= 2  // 雙倍超時
        // 設定模式為 MigrationPaused
    }

Post-copy 限制

Post-copy 不支援 VFIO（GPU passthrough）設備。因為 VFIO 設備狀態無法透過 page-fault 機制按需取回。對於使用 GPU passthrough 的 VM，KubeVirt 會改用暫停 VM + 設定大 downtime 的方式完成遷移。

Multifd 並行傳輸 ​

原理 ​

傳統遷移使用 單一 TCP 連線 傳送所有記憶體資料。Multifd（Multiple File Descriptor）允許開啟多個並行通道，將記憶體頁面分散到多個 TCP 連線上同時傳輸：

傳統模式：
  [全部記憶體資料] ───單一通道──→ [目標端]

Multifd 模式：
  [記憶體資料 1/4] ───通道 1──→ [目標端]
  [記憶體資料 2/4] ───通道 2──→ ──合併──→
  [記憶體資料 3/4] ───通道 3──→
  [記憶體資料 4/4] ───通道 4──→

配置方式 ​

透過 MigrationConfiguration 或 MigrationPolicy 設定 ParallelMigrationThreads：

yaml
apiVersion: kubevirt.io/v1
kind: KubeVirt
metadata:
  name: kubevirt
spec:
  configuration:
    migrationConfiguration:
      parallelMigrationThreads: 4

在程式碼中，此設定對應到以下參數與旗標：

go
// generateMigrationParams 中
params.ParallelConnections = options.ParallelMigrationThreads

// generateMigrationFlags 中
if options.ParallelMigrationThreads > 0 {
    migrateFlags |= libvirt.MIGRATE_PARALLEL
}

效能提升

在 10 Gbps 網路環境下，啟用 4 個並行通道可以將遷移速度提升 2-3 倍。單一 TCP 連線受限於 Linux 核心 TCP 視窗大小與 CPU 加密效能，多通道能有效利用高頻寬網路。

Auto-converge ​

問題場景 ​

當 VM 的記憶體 dirty rate（每秒修改的記憶體量）持續超過網路傳輸速度時，Pre-copy 遷移永遠無法收斂——每一輪傳送的 dirty pages 都比上一輪多。

解決方案 ​

Auto-converge 透過 逐步降低 vCPU 執行速度 來減少 dirty rate：

  1. 第一次偵測到不收斂：降低 vCPU 速度 20%
  2. 仍不收斂：繼續降低，每次增加 10%
  3. 最高降至 99% 的 CPU 節流
go
// 在 generateMigrationFlags 中
if options.AllowAutoConverge {
    migrateFlags |= libvirt.MIGRATE_AUTO_CONVERGE
}

效能影響

Auto-converge 會顯著降低 VM 內部工作負載的效能。對於延遲敏感的應用程式，應考慮使用 Post-copy 替代。兩者可以同時啟用——KubeVirt 會先嘗試 Auto-converge，若仍超時，再切換到 Post-copy（如果 AllowWorkloadDisruption 為 true）。

Migration 進度監控 ​

migrationMonitor 結構 ​

go
type migrationMonitor struct {
    l       *LibvirtDomainManager
    vmi     *v1.VirtualMachineInstance
    options *cmdclient.MigrationOptions
    migrationErr chan error

    start              int64   // 遷移開始的 Unix 時間戳（奈秒）
    lastProgressUpdate int64   // 上次進度更新時間
    progressWatermark  uint64  // 已傳送資料量的高水位線
    remainingData      uint64  // 剩餘待傳資料量

    progressTimeout          int64  // 無進度超時（秒）
    acceptableCompletionTime int64  // 可接受完成時間（秒）
    migrationFailedWithError error
}

dom.GetJobStats() 監控欄位 ​

virt-launcher 透過 dom.GetJobStats(0) 定期查詢 libvirt，取得遷移進度資訊：

欄位說明
DataRemaining剩餘待傳資料量（bytes）
DataProcessed已處理資料量（bytes）
MemRemaining剩餘待傳記憶體（bytes）
MemProcessed已處理記憶體（bytes）
MemBps記憶體傳輸速度（bytes/sec）
MemDirtyRate記憶體髒頁產生速率（pages/sec）
MemIterationPre-copy 迭代次數
MemPostcopyReqsPost-copy 模式下的 page fault 請求數
TimeElapsed已經過時間（毫秒）
go
jobStats, err = dom.GetJobStats(0)
if err != nil {
    logger.Reason(err).Warning("failed to get domain job info, will retry")
    continue
}

超時計算 ​

go
monitor := &migrationMonitor{
    progressTimeout:          options.ProgressTimeout,
    // 完成超時 = 每 GiB 秒數 × VM 遷移資料大小（GiB）
    acceptableCompletionTime: options.CompletionTimeoutPerGiB *
                              getVMIMigrationDataSize(vmi, l.ephemeralDiskDir),
}

預設值（來自 pkg/virt-config/virt-config.go）：

go
const (
    MigrationProgressTimeout         int64 = 150  // 150 秒無進度則判定卡住
    MigrationCompletionTimeoutPerGiB int64 = 150  // 每 GiB 允許 150 秒
)

超時計算範例

一個 16 GiB 記憶體的 VM：

  • ProgressTimeout = 150 秒（與記憶體大小無關）
  • CompletionTimeout = 150 × 16 = 2400 秒（40 分鐘）

如果在 2400 秒後遷移仍未完成，且 AllowWorkloadDisruption = true，則觸發 Post-copy 或暫停。否則取消遷移。

何時觸發 Abort ​

go
// 情況 1：遷移完全卡住（無任何進度）
case !m.isMigrationProgressing():
    err := dom.AbortJob()
    // "Live migration stuck for %d seconds and has been aborted"

// 情況 2：超過可接受完成時間，且未啟用 workload disruption
case m.shouldTriggerTimeout(elapsed):
    err := dom.AbortJob()
    // "Live migration is not completed after %d seconds and has been aborted"

Migration Network ​

專用遷移網路介面 ​

KubeVirt 支援設定專用的遷移網路，將遷移流量與一般 Pod 網路流量分離。專用介面名稱為 migration0：

go
// staging/src/kubevirt.io/api/core/v1/types.go
MigrationInterfaceName string = "migration0"

FindMigrationIP() 函式 ​

go
// pkg/virt-handler/migration.go
func FindMigrationIP(migrationIp string) (string, error) {
    ief, err := net.InterfaceByName(v1.MigrationInterfaceName) // "migration0"
    if err != nil {
        return migrationIp, nil  // 無專用介面，fallback 使用 Pod IP
    }

    addrs, err := ief.Addrs()
    if err != nil {
        return migrationIp, fmt.Errorf(
            "%s present but doesn't have an IP", v1.MigrationInterfaceName)
    }

    for _, addr := range addrs {
        if !addr.(*net.IPNet).IP.IsGlobalUnicast() {
            continue  // 跳過 link-local、loopback、multicast
        }
        ip := addr.(*net.IPNet).IP.To16()  // IPv6 優先
        if ip != nil {
            return ip.String(), nil
        }
    }

    return migrationIp, fmt.Errorf("no IP found on %s", v1.MigrationInterfaceName)
}

IPv6 優先選擇邏輯 ​

函式使用 To16() 進行轉換——它會回傳第一個 Global Unicast 位址。由於介面上 IPv6 位址通常排在 IPv4 之前，因此實際上優先選擇 IPv6：

  1. 嘗試找到 migration0 介面
  2. 過濾出 Global Unicast 位址（排除 link-local）
  3. 使用 To16() 轉換（IPv4 會被映射為 IPv4-mapped IPv6）
  4. 回傳第一個符合條件的位址

沒有專用網路時的 Fallback ​

若節點沒有 migration0 介面，函式直接回傳原始的 migrationIp 參數（通常為 Pod 的 IP 位址），遷移流量會走一般的 Pod 網路。

yaml
# 配置專用遷移網路（使用 Multus CNI）
apiVersion: k8s.cni.cncf.io/v1
kind: NetworkAttachmentDefinition
metadata:
  name: migration-network
  namespace: kubevirt
spec:
  config: |
    {
      "cniVersion": "0.3.1",
      "name": "migration-bridge",
      "type": "bridge",
      "bridge": "migration-br",
      "ipam": { "type": "whereabouts", "range": "10.10.10.0/24" }
    }

Storage Migration（Volume Migration） ​

原理 ​

除了記憶體之外，KubeVirt 也支援遷移 VM 的本地磁碟。這在源端與目標端不共享儲存的情況下特別有用。Block migration 使用 MIGRATE_NON_SHARED_INC flag，透過獨立的 TCP 通道傳輸磁碟資料。

相關旗標與參數 ​

go
// Flag
migrateFlags |= libvirt.MIGRATE_NON_SHARED_INC

// 參數
params.MigrateDisks = []string{"vda", "vdb"}  // 需要遷移的磁碟 target
params.DisksURI = "unix:///var/run/kubevirt/migrationproxy/<uid>_block"

configureLocalDiskToMigrate() ​

go
func configureLocalDiskToMigrate(
    dom *libvirtxml.Domain,
    vmi *v1.VirtualMachineInstance,
) error

此函式處理磁碟遷移時的 Domain XML 轉換，支援兩種轉換方向：

轉換方向源端目標端範例場景
fsSrcBlockDstFilesystem（qcow2 file）Block device從本地 PVC 遷移到 iSCSI
blockSrcFsDstBlock deviceFilesystem（qcow2 file）從 iSCSI 遷移到本地 PVC

核心邏輯：

go
// 計算磁碟虛擬大小
size, err := getDiskVirtualSizeFunc(diskPath)

// 設定 disk slices（讓 libvirt 知道確切的資料大小）
dom.Devices.Disks[i].Source.Slices = &libvirtxml.DomainDiskSlices{
    Slices: []libvirtxml.DomainDiskSlice{{
        Type:   "storage",
        Offset: 0,
        Size:   uint(size),
    }},
}

// Filesystem → Block 轉換
dom.Devices.Disks[i].Source.Block = &libvirtxml.DomainDiskSourceBlock{
    Dev: "/dev/" + name,
}
dom.Devices.Disks[i].Source.File = nil

// Block → Filesystem 轉換
dom.Devices.Disks[i].Source.File = &libvirtxml.DomainDiskSourceFile{
    File: hostdisk.GetMountedHostDiskDir(name) + "disk.img",
}
dom.Devices.Disks[i].Source.Block = nil

Storage Migration 限制

以下情況不支援 Storage Migration：

  • Hotplug volumes — 動態掛載的磁碟
  • Filesystem volumes — 9p/virtiofs 共享目錄
  • Shareable disks — 設定為 shareable 的磁碟
  • LUN disks — 直接透傳的 LUN 設備

Migration Policy CRD ​

MigrationPolicy Spec ​

go
// staging/src/kubevirt.io/api/migrations/v1alpha1/types.go
type MigrationPolicySpec struct {
    Selectors               *Selectors         `json:"selectors"`
    AllowAutoConverge       *bool              `json:"allowAutoConverge,omitempty"`
    BandwidthPerMigration   *resource.Quantity `json:"bandwidthPerMigration,omitempty"`
    CompletionTimeoutPerGiB *int64             `json:"completionTimeoutPerGiB,omitempty"`
    AllowPostCopy           *bool              `json:"allowPostCopy,omitempty"`
    AllowWorkloadDisruption *bool              `json:"allowWorkloadDisruption,omitempty"`
}

Matching 演算法 ​

MigrationPolicy 使用 label selector 進行匹配。Controller 會遍歷所有 MigrationPolicy，找到最匹配的那一個：

go
func (c *Controller) matchMigrationPolicy(
    vmi *virtv1.VirtualMachineInstance,
    clusterMigrationConfiguration *virtv1.MigrationConfiguration,
) error

匹配邏輯：

  1. 取得所有 MigrationPolicy 物件
  2. 對每個 Policy，檢查其 Selectors.NamespaceSelector 是否匹配 VMI 所在 Namespace 的 labels
  3. 對每個 Policy，檢查其 Selectors.VirtualMachineInstanceSelector 是否匹配 VMI 的 labels
  4. 選擇匹配分數最高的 Policy
  5. 將結果寫入 vmi.Status.MigrationState.MigrationPolicyName 與 MigrationConfiguration

YAML 範例 ​

yaml
apiVersion: migrations.kubevirt.io/v1alpha1
kind: MigrationPolicy
metadata:
  name: high-performance-migration
spec:
  # 可配置參數
  allowAutoConverge: true
  allowPostCopy: false
  allowWorkloadDisruption: true
  bandwidthPerMigration: "1Gi"           # 限制每次遷移使用 1 GiB/s 頻寬
  completionTimeoutPerGiB: 300           # 每 GiB 允許 300 秒

  # Label Selector
  selectors:
    namespaceSelector:
      environment: "production"          # 匹配有此 label 的 Namespace
    virtualMachineInstanceSelector:
      workload-type: "database"          # 匹配有此 label 的 VMI
yaml
---
apiVersion: migrations.kubevirt.io/v1alpha1
kind: MigrationPolicy
metadata:
  name: low-priority-migration
spec:
  allowAutoConverge: false
  allowPostCopy: true
  allowWorkloadDisruption: true
  bandwidthPerMigration: "256Mi"
  completionTimeoutPerGiB: 600
  selectors:
    namespaceSelector:
      environment: "staging"
    virtualMachineInstanceSelector:
      workload-type: "batch"

Migration 取消 ​

預交接取消（Handoff 前） ​

當遷移尚未進入 Running 階段（即記憶體傳輸尚未開始），取消操作只需 刪除 Target Pod：

  1. 使用者設定 migration.Status.Phase = MigrationFailed 或刪除 Migration 物件
  2. Controller 偵測到取消請求
  3. Controller 刪除 Target Pod
  4. Target 端 virt-handler 清理相關資源
  5. VMI 繼續在源端正常運行

後交接取消（Handoff 後） ​

當遷移已在 Running 階段，記憶體正在傳輸中，需要呼叫 libvirt API 取消：

go
// pkg/virt-launcher/virtwrap/live-migration-source.go
if jobInfo.Type == libvirt.DOMAIN_JOB_UNBOUNDED {
    err := dom.AbortJob()
    if err != nil {
        log.Log.Object(vmi).Reason(err).Error("failed to cancel migration")
        l.setMigrationAbortStatus(v1.MigrationAbortFailed)
        return
    }
}

AbortStatus ​

go
type MigrationAbortStatus string

const (
    MigrationAbortSucceeded  MigrationAbortStatus = "Succeeded"   // 成功取消
    MigrationAbortInProgress MigrationAbortStatus = "Aborting"    // 取消進行中
    MigrationAbortFailed     MigrationAbortStatus = "Failed"      // 取消失敗
)

清理流程 ​

Migration Abort Cleanup Flow

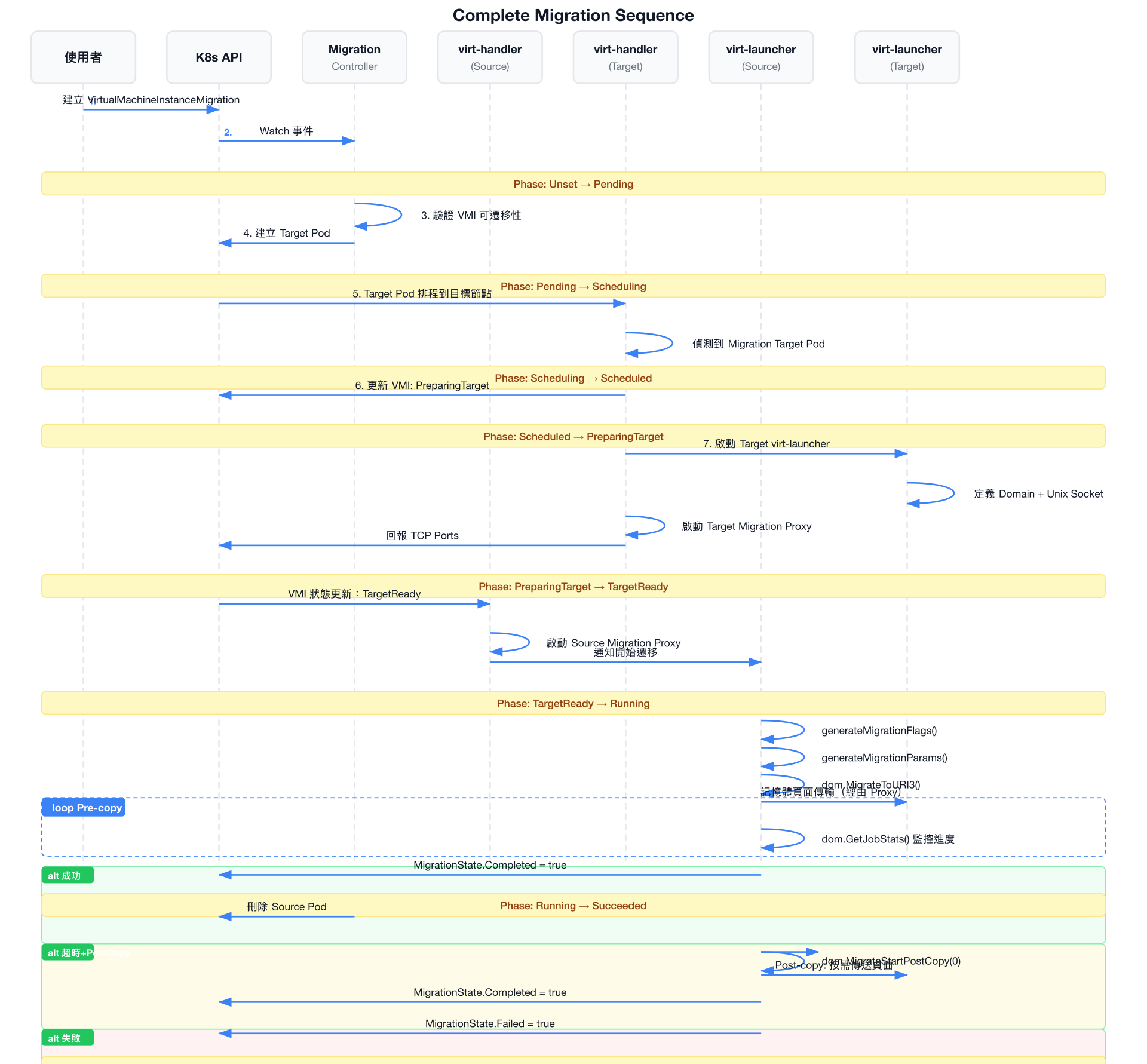

完整遷移流程時序圖 ​

完整遷移流程時序圖

常用操作與監控指令 ​

觸發遷移 ​

bash
# 建立遷移物件
cat <<EOF | kubectl apply -f -
apiVersion: kubevirt.io/v1
kind: VirtualMachineInstanceMigration
metadata:
  name: my-migration
  namespace: default
spec:
  vmiName: my-vm
EOF

# 或使用 virtctl
virtctl migrate my-vm

監控遷移狀態 ​

bash
# 查看遷移物件狀態
kubectl get vmim my-migration -o yaml

# 即時監控遷移進度
kubectl get vmim -w

# 查看 VMI 的 migrationState
kubectl get vmi my-vm -o jsonpath='{.status.migrationState}' | jq .

查看遷移相關事件 ​

bash
# 查看與遷移相關的事件
kubectl get events --field-selector reason=Migrating
kubectl get events --field-selector reason=Migrated
kubectl get events --field-selector reason=PreparingTarget

取消遷移 ​

bash
# 刪除遷移物件即可取消
kubectl delete vmim my-migration

# 或使用 virtctl
virtctl migrate-cancel my-vm

查看遷移相關 Pod ​

bash
# 查看 target pod
kubectl get pods -l kubevirt.io=virt-launcher \
  --field-selector status.phase=Running

# 查看 target pod 的詳細資訊
kubectl describe pod <target-pod-name>

查看遷移相關指標 ​

bash
# Prometheus 查詢（若已整合）
# 遷移成功次數
kubevirt_vmi_migration_succeeded_total

# 遷移失敗次數
kubevirt_vmi_migration_failed_total

# 遷移持續時間
kubevirt_vmi_migration_phase_transition_time_from_creation_seconds

# 遷移資料傳輸量
kubevirt_vmi_migration_data_processed_bytes
kubevirt_vmi_migration_data_remaining_bytes
kubevirt_vmi_migration_dirty_memory_rate_bytes

# 遷移記憶體傳輸速度
kubevirt_vmi_migration_disk_transfer_rate_bytes

檢查 MigrationPolicy ​

bash
# 列出所有 MigrationPolicy
kubectl get migrationpolicies

# 查看特定 Policy 的詳細配置
kubectl get migrationpolicy high-performance-migration -o yaml

# 確認 VMI 匹配到的 Policy
kubectl get vmi my-vm -o jsonpath='{.status.migrationState.migrationPolicyName}'

與 VMware vMotion 的比較 ​

面向KubeVirt Live MigrationVMware vMotion
架構基礎Kubernetes Pod + libvirt/QEMUvSphere ESXi Hypervisor
遷移單元VMI（對應一個 Pod）VM（對應一個 .vmx）
排程器Kubernetes SchedulervSphere DRS
網路傳輸TCP/TLS（經 Migration Proxy）VMkernel vMotion NIC
Pre-copy✅ 支援（預設）✅ 支援（預設）
Post-copy✅ 支援❌ 不支援
Storage Migration✅ 支援（Block Migration）✅ 支援（Storage vMotion）
跨叢集遷移❌ 不支援✅ Cross-vCenter vMotion
Multifd 並行傳輸✅ 支援✅ 多 NIC 並行
加密TLS（可選）預設加密（vSphere 6.5+）
GPU Passthrough有限支援（暫停遷移）❌ 不支援（vSphere 8 部分支援）
記憶體壓縮QEMU 內建 XBZRLEESXi 內建壓縮
自動收斂Auto-converge（vCPU 節流）內建 SDPS
遷移策略MigrationPolicy CRDDRS 規則 + VM/Host 群組
網路要求任意 CNI（Pod 網路 or 專用網路）VMkernel 專用網路
最大記憶體限制無硬性限制（視超時設定）無硬性限制

KubeVirt Live Migration 的優勢 ​

相較 vMotion 的獨特優勢

  1. 雲原生整合 — 遷移作為 Kubernetes 資源管理，可透過 GitOps、CI/CD 自動化
  2. Post-copy 支援 — 保證遷移收斂，即使在高 dirty rate 場景
  3. MigrationPolicy CRD — 細粒度的遷移策略管理，支援 namespace 和 VMI 級別
  4. 開源可控 — 完整原始碼可審查與客製化
  5. 多 CNI 彈性 — 可使用 Multus 搭配任意網路方案作為遷移網路

KubeVirt Live Migration 的限制 ​

目前限制

  1. 不支援跨叢集遷移 — VM 只能在同一 Kubernetes 叢集內遷移
  2. VFIO 設備遷移受限 — GPU passthrough 的 VM 遷移需要暫停，可能造成秒級中斷
  3. 無內建負載均衡器 — 不像 DRS 會自動觸發遷移以平衡資源，需要搭配 Descheduler
  4. 遷移頻寬管理 — 目前僅支援每次遷移的頻寬限制，無全域頻寬池管理
  5. 儲存遷移限制 — 不支援 hotplug volumes、shareable disks、LUN 類型的遷移

總結 ​

KubeVirt 的 Live Migration 實作是一個精密的分散式系統協作流程。從使用者建立 VirtualMachineInstanceMigration 資源開始，經過 Migration Controller 的狀態機驅動、Target Pod 的排程與準備、Migration Proxy 的網路通道建立，最終由 virt-launcher 呼叫 libvirt 的 MigrateToURI3 API 完成實際的記憶體與磁碟資料傳輸。

理解這個流程有助於：

  • 故障排查：根據遷移卡在哪個 Phase，快速定位問題元件
  • 效能調優：選擇合適的 Pre-copy / Post-copy / Multifd 策略
  • 容量規劃：根據 VM 記憶體大小與 dirty rate 估算遷移時間與頻寬需求
  • 安全強化：確保 TLS 加密與專用遷移網路的正確配置

基於 Apache 2.0 授權

KubeVirt 生態系原始碼分析 — 為工程師而生
