QEMU/KVM 深入剖析 — KubeVirt 如何管理虛擬機

本文深入解析 KubeVirt 如何透過 libvirt 操作 QEMU/KVM，從 VMI 規格轉換到 Domain XML 產生，再到虛擬機的完整生命週期管理。

架構概述

三層架構

KubeVirt 採用三層架構來管理虛擬機：

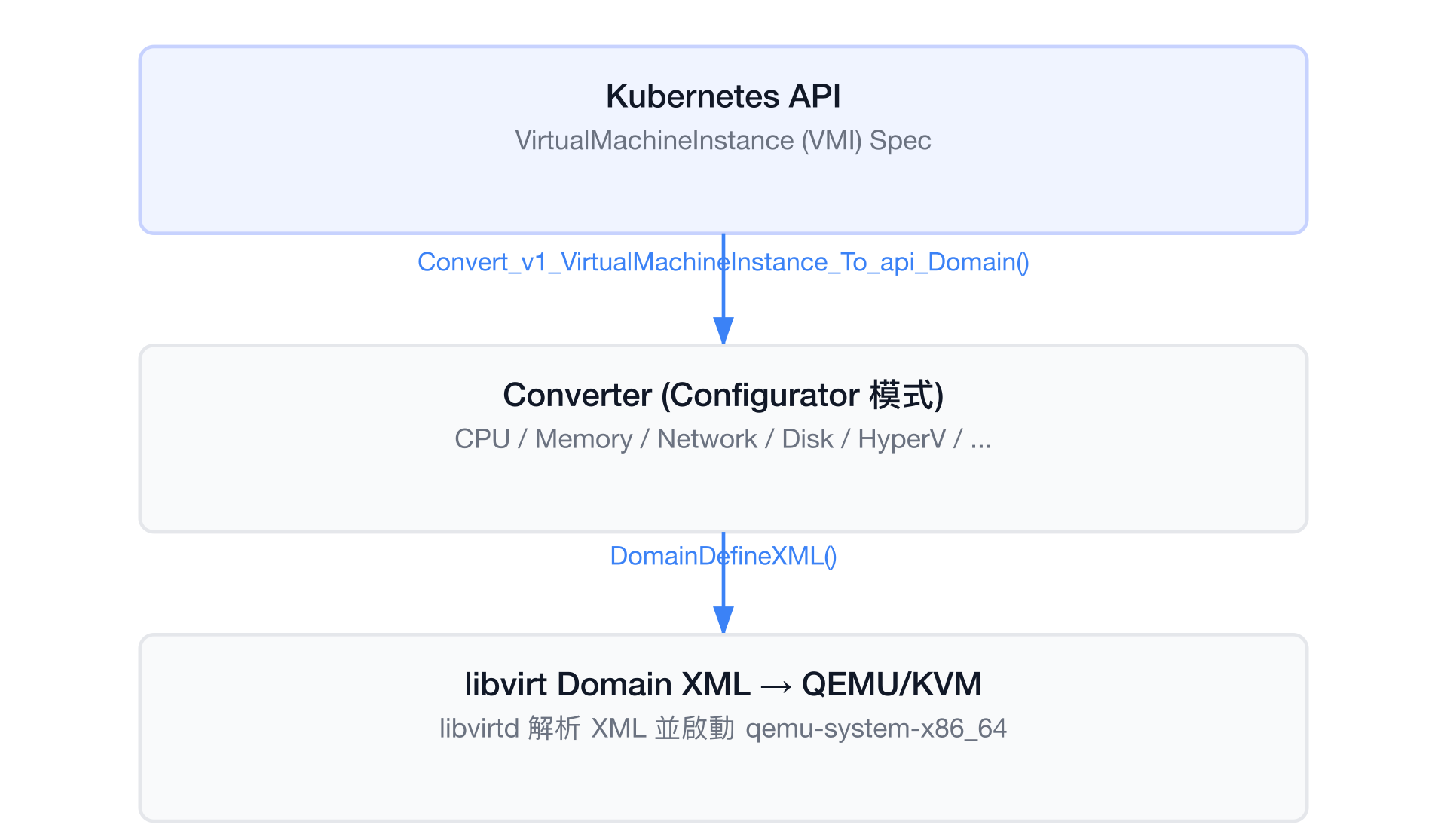

QEMU/KVM 三層架構

virt-launcher Pod 內部結構

每個 VMI 都在獨立的 Pod 中運行，Pod 內部有三個關鍵程序：

virt-launcher Pod 內部結構

為什麼選用 libvirt？

KubeVirt 選用 libvirt 而非直接操作 QEMU 的原因：

穩定的 API：libvirt 提供版本穩定的 C/Go binding，避免直接依賴 QEMU 命令列參數的變化
安全性：libvirt 以 daemon 方式運行，提供權限隔離與 SELinux/AppArmor 整合
事件系統：內建完整的生命週期事件回調機制
設備熱插拔：提供標準化的 AttachDevice / DetachDevice API
遷移支援：libvirt 原生支援 Live Migration 協議

VMI → Domain XML 轉換

Configurator 模式化設計

KubeVirt 的轉換架構基於 Configurator 模式，每個元件實作統一的介面：

// 檔案：pkg/virt-launcher/virtwrap/converter/types/builder.go
type Configurator interface {
    Configure(vmi *v1.VirtualMachineInstance, domain *api.Domain) error
}

主要轉換函式

// 檔案：pkg/virt-launcher/virtwrap/converter/converter.go
func Convert_v1_VirtualMachineInstance_To_api_Domain(
    vmi *v1.VirtualMachineInstance,
    domain *api.Domain,
    c *ConverterContext,
) error {
    // 建立 DomainBuilder，註冊所有 Configurator
    builder := convertertypes.NewDomainBuilder()

    // 註冊 27+ 個 Configurator
    builder.Add(compute.NewCPUDomainConfigurator(...))
    builder.Add(compute.MemoryConfigurator{})
    builder.Add(compute.NewOSDomainConfigurator(...))
    builder.Add(compute.ClockDomainConfigurator{})
    builder.Add(compute.NewBalloonDomainConfigurator(...))
    builder.Add(compute.ChannelsDomainConfigurator{})
    builder.Add(compute.NewQemuCmdDomainConfigurator(...))
    builder.Add(compute.TPMDomainConfigurator{})
    builder.Add(compute.KvmDomainConfigurator{})
    builder.Add(network.NewDomainConfigurator(...))
    builder.Add(compute.NewSysInfoDomainConfigurator(...))
    // ... 更多 Configurator

    // 依序執行所有 Configurator
    return builder.Build(vmi, domain)
}

每個 Configurator 的職責

Configurator	檔案位置	職責
`CPUDomainConfigurator`	`converter/compute/cpu.go`	CPU 模式、拓撲、Feature、熱插拔
`MemoryConfigurator`	`converter/compute/memory.go`	記憶體大小、MaxGuest、熱插拔
`OSDomainConfigurator`	`converter/compute/os.go`	Machine type、EFI/BIOS、Boot 順序
`ClockDomainConfigurator`	`converter/compute/clock.go`	時鐘偏移、計時器（RTC/PIT/HPET/KVM/HyperV）
`BalloonDomainConfigurator`	`converter/compute/balloon.go`	Memory balloon、Free page reporting
`ChannelsDomainConfigurator`	`converter/compute/channels.go`	Guest Agent virtio-serial channel
`QemuCmdDomainConfigurator`	`converter/compute/qemu_cmd.go`	自定義 QEMU 參數（Ignition、debug log）
`TPMDomainConfigurator`	`converter/compute/tpm.go`	TPM 2.0 模擬（tpm-tis / tpm-crb）
`KvmDomainConfigurator`	`converter/compute/kvm.go`	KVM 特定功能（hidden state）
`NetworkConfigurator`	`converter/network/`	網路介面（bridge/masquerade/passt）
`SysInfoDomainConfigurator`	`converter/compute/sysinfo.go`	SMBIOS 資訊（UUID、Serial、Chassis）
`LaunchSecurityDomainConfigurator`	`converter/compute/launch_security.go`	SEV / SEV-SNP / TDX 加密
`ControllersDomainConfigurator`	`converter/compute/controllers.go`	USB / SCSI 控制器
`HypervFeaturesDomainConfigurator`	`converter/compute/hypervisor_features.go`	HyperV Enlightenments

DomainManager 介面

完整介面定義

// 檔案：pkg/virt-launcher/virtwrap/manager.go
type DomainManager interface {
    // 核心生命週期
    SyncVMI(*v1.VirtualMachineInstance, bool, *cmdv1.VirtualMachineOptions) (*api.DomainSpec, error)
    PauseVMI(*v1.VirtualMachineInstance) error
    UnpauseVMI(*v1.VirtualMachineInstance) error
    FreezeVMI(*v1.VirtualMachineInstance, int32) error
    UnfreezeVMI(*v1.VirtualMachineInstance) error
    ResetVMI(*v1.VirtualMachineInstance) error
    SoftRebootVMI(*v1.VirtualMachineInstance) error
    KillVMI(*v1.VirtualMachineInstance) error
    DeleteVMI(*v1.VirtualMachineInstance) error
    SignalShutdownVMI(*v1.VirtualMachineInstance) error
    MarkGracefulShutdownVMI()

    // 遷移
    MigrateVMI(*v1.VirtualMachineInstance, *cmdclient.MigrationOptions) error
    PrepareMigrationTarget(*v1.VirtualMachineInstance, bool, *cmdv1.VirtualMachineOptions) error
    CancelVMIMigration(*v1.VirtualMachineInstance) error
    FinalizeVirtualMachineMigration(*v1.VirtualMachineInstance, *cmdv1.VirtualMachineOptions) error

    // 查詢
    ListAllDomains() ([]*api.Domain, error)
    GetDomainStats() (*stats.DomainStats, error)
    GetGuestInfo() v1.VirtualMachineInstanceGuestAgentInfo
    GetUsers() []v1.VirtualMachineInstanceGuestOSUser
    GetFilesystems() []v1.VirtualMachineInstanceFileSystem
    InterfacesStatus() []api.InterfaceStatus
    GetGuestOSInfo() *api.GuestOSInfo
    GetQemuVersion() (string, error)

    // 設備熱插拔
    HotplugHostDevices(vmi *v1.VirtualMachineInstance) error
    UpdateVCPUs(vmi *v1.VirtualMachineInstance, options *cmdv1.VirtualMachineOptions) error
    UpdateGuestMemory(vmi *v1.VirtualMachineInstance) error

    // Guest Agent 操作
    Exec(string, string, []string, int32) (string, error)
    GuestPing(string) error

    // 備份 / 安全 / 其他
    MemoryDump(vmi *v1.VirtualMachineInstance, dumpPath string) error
    BackupVirtualMachine(*v1.VirtualMachineInstance, *backupv1.BackupOptions) error
    RedefineCheckpoint(*v1.VirtualMachineInstance, *backupv1.BackupCheckpoint) (bool, error)
    GetSEVInfo() (*v1.SEVPlatformInfo, error)
    GetLaunchMeasurement(*v1.VirtualMachineInstance) (*v1.SEVMeasurementInfo, error)
    InjectLaunchSecret(*v1.VirtualMachineInstance, *v1.SEVSecretOptions) error
    GetDomainDirtyRateStats(time.Duration) (*stats.DomainStatsDirtyRate, error)
    GetScreenshot(*v1.VirtualMachineInstance) (*cmdv1.ScreenshotResponse, error)
}

SyncVMI 流程

SyncVMI 是最核心的方法，負責確保虛擬機狀態與 VMI 規格一致：

SyncVMI() 完整流程
═══════════════════

1. 取得 domainModifyLock（互斥鎖）
         │
2. linkImageVolumeFilePaths()（若 feature gate 啟用）
         │
3. generateConverterContext()
   → 建立轉換上下文（架構、SEV、允許模擬等）
         │
4. ApplyChangedBlockTracking()（若 CBT 啟用）
         │
5. Convert_v1_VirtualMachineInstance_To_api_Domain()
   → 27+ Configurator 依序執行
   → 產生完整 Domain XML
         │
6. SetObjectDefaults_Domain()（架構預設值）
         │
7. lookupOrCreateVirDomain()
   → 若 Domain 不存在 → DomainDefineXML()
   → 若 Domain 已存在 → 取得現有 Domain
         │
8. GetState() → 檢查虛擬機狀態
   │
   ├─ Domain 已停止 + VMI 未運行 → startDomain()
   │
   └─ Domain 已暫停 + 非使用者暫停 → Resume()
         │
9. syncDisks()：同步磁碟（熱插拔/移除）
         │
10. network.Sync()：同步網路介面
         │
11. syncGracePeriod()：同步優雅關機時間
         │
12. 回傳 DomainSpec

設備熱插拔

// vCPU 熱插拔
func (l *LibvirtDomainManager) UpdateVCPUs(
    vmi *v1.VirtualMachineInstance,
    options *cmdv1.VirtualMachineOptions,
) error {
    // 透過 libvirt SetVcpusFlags() 動態調整 vCPU 數量
    // 搭配 CPU hotplug 的 MaxSockets 設定
}

// 記憶體熱插拔（virtio-mem）
func (l *LibvirtDomainManager) UpdateGuestMemory(
    vmi *v1.VirtualMachineInstance,
) error {
    // 使用 virDomainUpdateDeviceFlags 更新 virtio-mem 裝置的
    // requested 大小，實現記憶體動態調整
}

vCPU 熱插拔注意事項

vCPU 熱插拔需要在 VMI 建立時預先配置 MaxSockets。KubeVirt 使用 hotpluggable='yes' 標記額外的 vCPU 插槽。Guest OS 需要支援 CPU hotplug（Linux 預設支援，Windows 需要 Server 版本）。

libvirt 連線管理

Connection 介面

// 檔案：pkg/virt-launcher/virtwrap/cli/libvirt.go
type Connection interface {
    // Domain 管理
    LookupDomainByName(name string) (VirDomain, error)
    DomainDefineXML(xml string) (VirDomain, error)
    ListAllDomains(flags libvirt.ConnectListAllDomainsFlags) ([]VirDomain, error)
    Close() (int, error)

    // 事件註冊
    DomainEventLifecycleRegister(callback libvirt.DomainEventLifecycleCallback) error
    DomainEventDeviceAddedRegister(callback libvirt.DomainEventDeviceAddedCallback) error
    DomainEventDeviceRemovedRegister(callback libvirt.DomainEventDeviceRemovedCallback) error
    DomainEventJobCompletedRegister(callback libvirt.DomainEventJobCompletedCallback) error
    AgentEventLifecycleRegister(callback libvirt.DomainEventAgentLifecycleCallback) error
    DomainEventMemoryDeviceSizeChangeRegister(callback libvirt.DomainEventMemoryDeviceSizeChangeCallback) error
    VolatileDomainEventDeviceRemovedRegister(domain VirDomain, callback libvirt.DomainEventDeviceRemovedCallback) (int, error)
    DomainEventDeregister(registrationID int) error

    // Guest Agent
    QemuAgentCommand(command string, domainName string) (string, error)

    // 統計
    GetAllDomainStats(statsTypes libvirt.DomainStatsTypes, flags libvirt.ConnectGetAllDomainStatsFlags) ([]libvirt.DomainStats, error)
    GetDomainStats(statsTypes libvirt.DomainStatsTypes, l *stats.DomainJobInfo, flags libvirt.ConnectGetAllDomainStatsFlags) ([]*stats.DomainStats, error)
    GetDomainDirtyRate(calculationDuration time.Duration, flags libvirt.DomainDirtyRateCalcFlags) ([]*stats.DomainStatsDirtyRate, error)

    // 版本與安全
    GetQemuVersion() (string, error)
    GetSEVInfo() (*api.SEVNodeParameters, error)

    // 串流與重連
    NewStream(flags libvirt.StreamFlags) (Stream, error)
    SetReconnectChan(reconnect chan bool)
}

事件處理機制

// 生命週期事件 — 虛擬機狀態變更
DomainEventLifecycleRegister(func(c *libvirt.Connect, d *libvirt.Domain,
    event *libvirt.DomainEventLifecycle))
// 事件類型：Started, Suspended, Resumed, Stopped, Shutdown, Crashed

// 設備熱插拔事件
DomainEventDeviceAddedRegister(...)   // 設備成功新增
DomainEventDeviceRemovedRegister(...) // 設備成功移除

// Guest Agent 生命週期
AgentEventLifecycleRegister(...)
// 偵測 Guest Agent 連線/斷線

// 遷移任務完成
DomainEventJobCompletedRegister(...)

// 記憶體裝置大小變更（virtio-mem）
DomainEventMemoryDeviceSizeChangeRegister(...)

QEMU Guest Agent 通訊

// 透過 libvirt 發送 Guest Agent 命令
result, err := conn.QemuAgentCommand(
    `{"execute":"guest-network-get-interfaces"}`,
    domainName,
)

常用 Guest Agent 命令：

命令	用途
`guest-ping`	檢測 Agent 是否運行
`guest-info`	取得 Agent 版本與支援命令列表
`guest-network-get-interfaces`	取得 Guest 網路介面資訊（IP 位址）
`guest-fsfreeze-freeze`	凍結檔案系統（快照前使用）
`guest-fsfreeze-thaw`	解凍檔案系統
`guest-get-osinfo`	取得 Guest OS 資訊
`guest-exec`	在 Guest 中執行命令
`guest-set-user-password`	設定 Guest 使用者密碼

Guest Agent 依賴

Guest Agent 功能需要在 Guest OS 中安裝 qemu-guest-agent。Windows VM 需要安裝 VirtIO 驅動套件中包含的 QEMU Guest Agent。若 Agent 未安裝，GetGuestInfo()、GetUsers()、GetFilesystems() 等方法將回傳空結果。

Domain XML 型別系統

Go struct → XML 映射

KubeVirt 在 pkg/virt-launcher/virtwrap/api/schema.go 中定義了完整的 libvirt Domain XML 型別系統：

// 檔案：pkg/virt-launcher/virtwrap/api/schema.go

type DomainSpec struct {
    XMLName       xml.Name     `xml:"domain"`
    Type          string       `xml:"type,attr"`
    Name          string       `xml:"name"`
    UUID          string       `xml:"uuid,omitempty"`
    Memory        Memory       `xml:"memory"`
    CurrentMemory *Memory      `xml:"currentMemory,omitempty"`
    MaxMemory     *MaxMemory   `xml:"maxMemory,omitempty"`
    MemoryBacking *MemoryBacking `xml:"memoryBacking,omitempty"`
    OS            OS           `xml:"os"`
    SysInfo       *SysInfo     `xml:"sysinfo,omitempty"`
    Clock         *Clock       `xml:"clock,omitempty"`
    CPU           CPU          `xml:"cpu"`
    CPUTune       *CPUTune     `xml:"cputune,omitempty"`
    NUMATune      *NUMATune    `xml:"numatune,omitempty"`
    Features      *Features    `xml:"features,omitempty"`
    Devices       Devices      `xml:"devices"`
    IOThreads     *IOThreads   `xml:"iothreads,omitempty"`
    LaunchSecurity *LaunchSecurity `xml:"launchSecurity,omitempty"`
    QEMUCmd       *Commandline `xml:"qemu:commandline,omitempty"`
    // ...
}

type CPU struct {
    Mode     string       `xml:"mode,attr,omitempty"`
    Model    string       `xml:"model,omitempty"`
    Features []CPUFeature `xml:"feature"`
    Topology *CPUTopology `xml:"topology"`
    NUMA     *NUMA        `xml:"numa,omitempty"`
}

type CPUTopology struct {
    Sockets uint32 `xml:"sockets,attr,omitempty"`
    Cores   uint32 `xml:"cores,attr,omitempty"`
    Threads uint32 `xml:"threads,attr,omitempty"`
}

type Devices struct {
    Emulator    string       `xml:"emulator,omitempty"`
    Interfaces  []Interface  `xml:"interface"`
    Channels    []Channel    `xml:"channel"`
    Controllers []Controller `xml:"controller,omitempty"`
    Video       []Video      `xml:"video"`
    Graphics    []Graphics   `xml:"graphics"`
    Ballooning  *MemBalloon  `xml:"memballoon,omitempty"`
    Disks       []Disk       `xml:"disk"`
    Serials     []Serial     `xml:"serial"`
    Consoles    []Console    `xml:"console"`
    Watchdog    *Watchdog    `xml:"watchdog,omitempty"`
    Rng         *Rng         `xml:"rng,omitempty"`
    Inputs      []Input      `xml:"input"`
    TPMs        []TPM        `xml:"tpm,omitempty"`
    Sound       *Sound       `xml:"sound,omitempty"`
    HostDevices []HostDevice `xml:"hostdev,omitempty"`
    Memory      []MemoryDevice `xml:"memory,omitempty"`
    // ...
}

典型 Domain XML 輸出範例

以下是一個 KubeVirt 產生的典型 Domain XML：

xml

<domain type="kvm" xmlns:qemu="http://libvirt.org/schemas/domain/qemu/1.0">
  <name>default_my-vm</name>
  <uuid>abcdef12-3456-7890-abcd-ef1234567890</uuid>
  <memory unit="bytes">2147483648</memory>

  <os>
    <type arch="x86_64" machine="q35">hvm</type>
    <smbios mode="sysinfo"/>
  </os>

  <sysinfo type="smbios">
    <system>
      <entry name="uuid">abcdef12-3456-7890-abcd-ef1234567890</entry>
      <entry name="manufacturer">KubeVirt</entry>
      <entry name="product">None</entry>
      <entry name="family">KubeVirt</entry>
    </system>
  </sysinfo>

  <cpu mode="host-model">
    <topology sockets="1" cores="2" threads="1"/>
  </cpu>

  <clock offset="utc">
    <timer name="rtc" tickpolicy="catchup" present="yes"/>
    <timer name="pit" tickpolicy="delay" present="yes"/>
    <timer name="kvmclock" present="yes"/>
  </clock>

  <features>
    <acpi/>
    <apic/>
  </features>

  <devices>
    <emulator>/usr/libexec/qemu-kvm</emulator>

    <disk type="file" device="disk">
      <driver name="qemu" type="raw" cache="none" io="native"/>
      <source file="/var/run/kubevirt-private/vmi-disks/rootdisk/disk.img"/>
      <target dev="vda" bus="virtio"/>
    </disk>

    <interface type="ethernet">
      <model type="virtio-non-transitional"/>
      <source dev="tap0"/>
      <mac address="52:54:00:12:34:56"/>
      <driver name="vhost" queues="2"/>
    </interface>

    <channel type="unix">
      <source mode="bind" path="/var/run/libvirt/qemu/channel/org.qemu.guest_agent.0"/>
      <target type="virtio" name="org.qemu.guest_agent.0"/>
    </channel>

    <memballoon model="virtio-non-transitional">
      <stats period="10"/>
    </memballoon>

    <rng model="virtio-non-transitional">
      <backend model="random">/dev/urandom</backend>
    </rng>
  </devices>
</domain>

QEMU 命令列參數

QemuCmdDomainConfigurator

// 檔案：pkg/virt-launcher/virtwrap/converter/compute/qemu_cmd.go
type QemuCmdDomainConfigurator struct {
    verboseLogEnabled bool
}

func (q QemuCmdDomainConfigurator) Configure(
    vmi *v1.VirtualMachineInstance, domain *api.Domain,
) error {
    // 1. Ignition 配置注入
    ignitiondata := vmi.Annotations[v1.IgnitionAnnotation]
    if ignitiondata != "" && strings.Contains(ignitiondata, "ignition") {
        initializeQEMUCmdAndQEMUArg(domain)
        domain.Spec.QEMUCmd.QEMUArg = append(domain.Spec.QEMUCmd.QEMUArg,
            api.Arg{Value: "-fw_cfg"},
            api.Arg{Value: fmt.Sprintf("name=opt/com.coreos/config,file=%s",
                ignitionpath)},
        )
    }

    // 2. SeaBIOS debug logging（高 verbosity 時啟用）
    if q.verboseLogEnabled {
        virtLauncherLogVerbosity, err := strconv.Atoi(
            os.Getenv(util.ENV_VAR_VIRT_LAUNCHER_LOG_VERBOSITY))
        if err == nil && virtLauncherLogVerbosity > util.EXT_LOG_VERBOSITY_THRESHOLD {
            initializeQEMUCmdAndQEMUArg(domain)
            domain.Spec.QEMUCmd.QEMUArg = append(domain.Spec.QEMUCmd.QEMUArg,
                api.Arg{Value: "-chardev"},
                api.Arg{Value: fmt.Sprintf("file,id=firmwarelog,path=%s",
                    QEMUSeaBiosDebugPipe)},
                api.Arg{Value: "-device"},
                api.Arg{Value: "isa-debugcon,iobase=0x402,chardev=firmwarelog"},
            )
        }
    }
    return nil
}

自定義 QEMU 參數的 XML 格式

xml

<domain type="kvm" xmlns:qemu="http://libvirt.org/schemas/domain/qemu/1.0">
  <!-- ... 其他配置 ... -->
  <qemu:commandline>
    <qemu:arg value="-fw_cfg"/>
    <qemu:arg value="name=opt/com.coreos/config,file=/path/to/ignition.json"/>
    <qemu:arg value="-chardev"/>
    <qemu:arg value="file,id=firmwarelog,path=/var/log/qemu-firmware.log"/>
    <qemu:arg value="-device"/>
    <qemu:arg value="isa-debugcon,iobase=0x402,chardev=firmwarelog"/>
  </qemu:commandline>
</domain>

CPU 配置深入

CPU Model 選擇

// 檔案：pkg/virt-launcher/virtwrap/converter/compute/cpu.go
func (c CPUDomainConfigurator) Configure(
    vmi *v1.VirtualMachineInstance, domain *api.Domain,
) error {
    // host-model：使用主機 CPU 型號但允許遷移
    // host-passthrough：直接暴露主機 CPU（最佳效能，限制遷移）
    // custom：指定特定 CPU 型號
    if cpu.Model != "" {
        domain.Spec.CPU.Mode = cpu.Model
    }
}

模式	效能	遷移相容性	使用場景
`host-model`	高	✅ 相同 CPU 系列可遷移	預設推薦
`host-passthrough`	最高	❌ 限同型主機	效能敏感場景
custom (如 `Skylake-Server`)	中	✅ 最佳遷移相容	異構叢集

CPU Topology

type CPUTopology struct {
    Sockets uint32 `xml:"sockets,attr,omitempty"`
    Cores   uint32 `xml:"cores,attr,omitempty"`
    Threads uint32 `xml:"threads,attr,omitempty"`
}

拓撲選擇策略

KubeVirt 支援 preferCores 和 preferSockets 策略：

preferCores：同一 socket 內增加 core 數量（推薦用於 Windows 授權最佳化）
preferSockets：增加 socket 數量（NUMA 感知應用場景）

例：8 vCPU + preferCores = 1 socket × 8 cores × 1 thread 例：8 vCPU + preferSockets = 8 sockets × 1 core × 1 thread

NUMA 拓撲配置

type NUMA struct {
    Cells []NUMACell `xml:"cell"`
}

type NUMACell struct {
    ID           string `xml:"id,attr"`
    CPUs         string `xml:"cpus,attr"`
    Memory       uint64 `xml:"memory,attr,omitempty"`
    Unit         string `xml:"unit,attr,omitempty"`
    MemoryAccess string `xml:"memAccess,attr,omitempty"` // "shared" or "private"
}

CPU Pinning

type CPUTune struct {
    VCPUPin     []CPUTuneVCPUPin     `xml:"vcpupin"`
    IOThreadPin []CPUTuneIOThreadPin `xml:"iothreadpin,omitempty"`
    EmulatorPin *CPUEmulatorPin      `xml:"emulatorpin"`
}

type CPUTuneVCPUPin struct {
    VCPU   uint32 `xml:"vcpu,attr"`
    CPUSet string `xml:"cpuset,attr"` // 例如 "0,2,4,6"
}

產生的 XML：

xml

<cputune>
  <vcpupin vcpu="0" cpuset="2"/>
  <vcpupin vcpu="1" cpuset="3"/>
  <emulatorpin cpuset="0-1"/>
  <iothreadpin iothread="1" cpuset="4"/>
</cputune>

CPU Pinning 前提條件

CPU Pinning 需要在 Kubernetes 層級啟用 CPU Manager（--cpu-manager-policy=static），並且 Pod 必須使用 Guaranteed QoS class（requests == limits）。否則 KubeVirt 無法取得專屬 CPU 核心。

記憶體管理

Memory Balloon

// 檔案：pkg/virt-launcher/virtwrap/converter/compute/balloon.go
type BalloonDomainConfigurator struct {
    useLaunchSecuritySEV  bool
    useLaunchSecurityPV   bool
    freePageReporting     bool
    memBalloonStatsPeriod uint
    virtioModel           string  // "virtio-non-transitional" 等
}

Balloon 允許 hypervisor 動態回收 Guest 未使用的記憶體：

xml

<memballoon model="virtio-non-transitional">
  <stats period="10"/>
  <driver iommu="on"/>  <!-- SEV/SNP 環境 -->
</memballoon>

HugePages 配置

type MemoryBacking struct {
    HugePages *HugePages `xml:"hugepages,omitempty"`
    Source    *MemoryBackingSource `xml:"source,omitempty"`
    Access   *MemoryBackingAccess `xml:"access,omitempty"`
}

type HugePages struct {
    HugePage []HugePage `xml:"page,omitempty"`
}

type HugePage struct {
    Size    string `xml:"size,attr"`    // "2048" 或 "1048576"
    Unit    string `xml:"unit,attr"`    // "KiB"
    NodeSet string `xml:"nodeset,attr"` // NUMA node
}

VMI YAML 範例：

yaml

apiVersion: kubevirt.io/v1
kind: VirtualMachineInstance
metadata:
  name: hugepages-vm
spec:
  domain:
    memory:
      hugepages:
        pageSize: "2Mi"  # 或 "1Gi"
    resources:
      requests:
        memory: "4Gi"

virtio-mem 記憶體熱插拔

type MemoryDevice struct {
    XMLName xml.Name      `xml:"memory"`
    Model   string        `xml:"model,attr"`  // "virtio-mem"
    Target  *MemoryTarget `xml:"target"`
}

type MemoryTarget struct {
    Size      Memory `xml:"size"`       // 最大容量
    Requested Memory `xml:"requested"`  // 當前請求量
    Current   Memory `xml:"current"`    // 目前實際使用
    Node      string `xml:"node"`       // NUMA node
    Block     Memory `xml:"block"`      // 區塊大小
}

virtio-mem vs balloon

Balloon：Guest 主動歸還記憶體頁面，粒度為頁面大小（4KB），適合記憶體 overcommit
virtio-mem：Host 端控制記憶體裝置大小，粒度為 block size（通常 2MB），適合真正的記憶體熱插拔

Machine Type

q35 vs i440fx

特性	q35	i440fx
PCI 匯流排	PCIe（PCI Express）	Legacy PCI
AHCI (SATA)	✅ 原生支援	❌ 需模擬
USB 3.0	✅ 支援	❌ USB 2.0
IOMMU	✅ Intel VT-d	❌
Secure Boot	✅ 支援	❌
Hotplug 能力	更完整	有限

// 檔案：pkg/virt-launcher/virtwrap/converter/compute/os.go
func configureMachineType(vmi *v1.VirtualMachineInstance, domain *api.Domain) {
    if machine := vmi.Spec.Domain.Machine; machine != nil {
        domain.Spec.OS.Type.Machine = machine.Type
    }
    // 預設由 arch 模組設定：amd64 → "q35"
}

為什麼 KubeVirt 預設使用 q35

KubeVirt 預設使用 q35 machine type，因為：

支援 PCIe 匯流排，允許更多設備和更好的 hotplug 支援
搭配 OVMF (EFI) 實現 Secure Boot
IOMMU 支援對 VFIO passthrough 和 SEV/TDX 加密虛擬機是必要的
現代 Guest OS（尤其 Windows 10+）對 q35 有更好的支援

安全特性

LaunchSecurity 配置

// 檔案：pkg/virt-launcher/virtwrap/converter/compute/launch_security.go
type LaunchSecurityDomainConfigurator struct {
    architecture string
}

func (l LaunchSecurityDomainConfigurator) Configure(
    vmi *v1.VirtualMachineInstance, domain *api.Domain,
) error {
    // SEV 配置
    if util.IsSEVVMI(vmi) {
        domain.Spec.LaunchSecurity = &api.LaunchSecurity{
            Type:   "sev",
            Policy: fmt.Sprintf("0x%04x", policy),
        }
        // 可選：DHCert、Session
    }

    // SEV-SNP 配置
    if util.IsSEVSNPVMI(vmi) {
        domain.Spec.LaunchSecurity = &api.LaunchSecurity{
            Type:   "sev-snp",
            Policy: fmt.Sprintf("0x%x", policy),
        }
    }

    // TDX 配置
    if util.IsTDXVMI(vmi) {
        domain.Spec.LaunchSecurity = &api.LaunchSecurity{
            Type: "tdx",
            QuoteGenerationService: &api.QGS{
                Path: socketPath, // 從 annotation 取得
            },
        }
    }
}

// API 型別
type LaunchSecurity struct {
    Type                   string `xml:"type,attr"`
    DHCert                 string `xml:"dhCert,omitempty"`
    Session                string `xml:"session,omitempty"`
    Cbitpos                string `xml:"cbitpos,omitempty"`
    ReducedPhysBits        string `xml:"reducedPhysBits,omitempty"`
    Policy                 string `xml:"policy,omitempty"`
    QuoteGenerationService *QGS   `xml:"quoteGenerationService,omitempty"`
}

各安全技術比較

技術	廠商	記憶體加密	完整性保護	遠端認證
SEV	AMD	✅ AES-128	❌	❌
SEV-SNP	AMD	✅ AES-128	✅ RMP	✅
TDX	Intel	✅ AES-128	✅	✅

VMI YAML 範例（SEV）：

yaml

apiVersion: kubevirt.io/v1
kind: VirtualMachineInstance
spec:
  domain:
    launchSecurity:
      sev:
        policy:
          encryptedState: false
    firmware:
      bootloader:
        efi:
          secureBoot: false
    devices:
      disks:
      - disk:
          bus: virtio
        name: rootdisk
      interfaces:
      - name: default
        model: virtio
        masquerade: {}

SEV/TDX 限制

SEV/SEV-SNP 僅支援 AMD EPYC 處理器
TDX 僅支援 Intel 第 4 代 Xeon Scalable（Sapphire Rapids）及更新
加密 VM 的 balloon 裝置需要啟用 IOMMU driver
SEV 不支援 Live Migration（SEV-SNP 和 TDX 有實驗性支援）
Secure Boot 在 SEV-SNP/TDX 中使用 rom 型 loader（非 pflash）

Domain XML 中的 Features 區塊

KVM 特定功能

// 檔案：pkg/virt-launcher/virtwrap/converter/compute/kvm.go
type KvmDomainConfigurator struct{}

func (k KvmDomainConfigurator) Configure(
    vmi *v1.VirtualMachineInstance, domain *api.Domain,
) error {
    // KVM Hidden State — 隱藏 KVM hypervisor 特徵
    // 用途：繞過某些軟體的虛擬化偵測（如 NVIDIA 驅動）
    if vmi.Spec.Domain.Features != nil &&
       vmi.Spec.Domain.Features.KVM != nil &&
       vmi.Spec.Domain.Features.KVM.Hidden {
        domain.Spec.Features.KVM = &api.FeatureKVM{
            Hidden: &api.FeatureState{State: "on"},
        }
    }
}

產生的 XML：

xml

<features>
  <acpi/>
  <apic/>
  <kvm>
    <hidden state="on"/>
  </kvm>
  <hyperv>
    <relaxed state="on"/>
    <vapic state="on"/>
    <spinlocks state="on" retries="8191"/>
    <vpindex state="on"/>
    <synic state="on"/>
    <synictimer state="on">
      <direct state="on"/>
    </synictimer>
  </hyperv>
</features>

TPM 配置

// 檔案：pkg/virt-launcher/virtwrap/converter/compute/tpm.go
func (t TPMDomainConfigurator) Configure(
    vmi *v1.VirtualMachineInstance, domain *api.Domain,
) error {
    newTPMDevice := api.TPM{
        Model: "tpm-tis",  // 預設模型
        Backend: api.TPMBackend{
            Type:    "emulator",  // swtpm
            Version: "2.0",
        },
    }

    // 持久化 TPM 使用 tpm-crb 模型
    if tpm.HasPersistentDevice(&vmi.Spec) {
        newTPMDevice.Backend.PersistentState = "yes"
        newTPMDevice.Model = "tpm-crb"
    }

    domain.Spec.Devices.TPMs = append(domain.Spec.Devices.TPMs, newTPMDevice)
    return nil
}

模型	介面	持久化	適用場景
`tpm-tis`	TIS (LPC)	❌	臨時 TPM、無狀態 VM
`tpm-crb`	CRB (MMIO)	✅	持久 TPM、Windows 11、BitLocker

TPM 2.0 與 Windows 11

Windows 11 強制要求 TPM 2.0。KubeVirt 使用 swtpm（軟體 TPM 模擬器）提供 TPM 功能。搭配 tpm-crb 模型和持久化後端，可以跨重啟保留 TPM 狀態，支援 BitLocker 加密。

SMBIOS 配置

// 檔案：pkg/virt-launcher/virtwrap/converter/compute/sysinfo.go
type SysInfoDomainConfigurator struct {
    smBIOS *SMBIOS
}

type SMBIOS struct {
    Manufacturer string
    Product      string
    Version      string
    SKU          string
    Family       string
}

產生的 XML：

xml

<sysinfo type="smbios">
  <system>
    <entry name="uuid">12345678-1234-1234-1234-123456789012</entry>
    <entry name="serial">e4686d2c-6e8d-4335-b8fd-81bee22f4815</entry>
    <entry name="manufacturer">KubeVirt</entry>
    <entry name="product">None</entry>
    <entry name="family">KubeVirt</entry>
  </system>
  <chassis>
    <entry name="manufacturer">KubeVirt</entry>
    <entry name="serial">e4686d2c-6e8d-4335-b8fd-81bee22f4815</entry>
  </chassis>
</sysinfo>

VMI 中自訂 SMBIOS：

yaml

spec:
  domain:
    firmware:
      uuid: "12345678-1234-1234-1234-123456789012"
      serial: "my-custom-serial"
    chassis:
      manufacturer: "MyCompany"
      version: "1.0"
      serial: "CHASSIS-001"
      asset: "ASSET-001"
      sku: "SKU-001"

總結

KubeVirt 的 QEMU/KVM 整合架構充分展現了良好的軟體工程設計：

Configurator 模式：將 27+ 個元件的轉換邏輯解耦，每個 Configurator 獨立負責一個功能領域
型別安全的 XML 映射：Go struct 標籤完整映射 libvirt Domain XML schema
DomainManager 抽象：35 個方法覆蓋虛擬機完整生命週期，便於測試和替換
事件驅動架構：透過 libvirt 事件回調實現非阻塞的狀態監控
安全優先：從 SEV/TDX 加密到 TPM 模擬，支援最新的機密運算技術

QEMU/KVM 深入剖析 — KubeVirt 如何管理虛擬機 ​

架構概述 ​

三層架構 ​

virt-launcher Pod 內部結構 ​

VMI → Domain XML 轉換 ​

Configurator 模式化設計 ​

主要轉換函式 ​

每個 Configurator 的職責 ​

DomainManager 介面 ​

完整介面定義 ​

SyncVMI 流程 ​

設備熱插拔 ​

libvirt 連線管理 ​

Connection 介面 ​

事件處理機制 ​

QEMU Guest Agent 通訊 ​

Domain XML 型別系統 ​

Go struct → XML 映射 ​

典型 Domain XML 輸出範例 ​

QEMU 命令列參數 ​

QemuCmdDomainConfigurator ​

自定義 QEMU 參數的 XML 格式 ​

CPU 配置深入 ​

CPU Model 選擇 ​

CPU Topology ​

NUMA 拓撲配置 ​

CPU Pinning ​

記憶體管理 ​

Memory Balloon ​

HugePages 配置 ​

virtio-mem 記憶體熱插拔 ​

Machine Type ​

q35 vs i440fx ​

安全特性 ​

LaunchSecurity 配置 ​

各安全技術比較 ​

Domain XML 中的 Features 區塊 ​

KVM 特定功能 ​

TPM 配置 ​

SMBIOS 配置 ​

總結 ​

QEMU/KVM 深入剖析 — KubeVirt 如何管理虛擬機

架構概述

三層架構

virt-launcher Pod 內部結構

VMI → Domain XML 轉換

Configurator 模式化設計

主要轉換函式

每個 Configurator 的職責

DomainManager 介面

完整介面定義

SyncVMI 流程

設備熱插拔

libvirt 連線管理

Connection 介面

事件處理機制

QEMU Guest Agent 通訊

Domain XML 型別系統

Go struct → XML 映射

典型 Domain XML 輸出範例

QEMU 命令列參數

QemuCmdDomainConfigurator

自定義 QEMU 參數的 XML 格式

CPU 配置深入

CPU Model 選擇

CPU Topology

NUMA 拓撲配置

CPU Pinning

記憶體管理

Memory Balloon

HugePages 配置

virtio-mem 記憶體熱插拔

Machine Type

q35 vs i440fx

安全特性

LaunchSecurity 配置

各安全技術比較

Domain XML 中的 Features 區塊

KVM 特定功能

TPM 配置

SMBIOS 配置

總結
