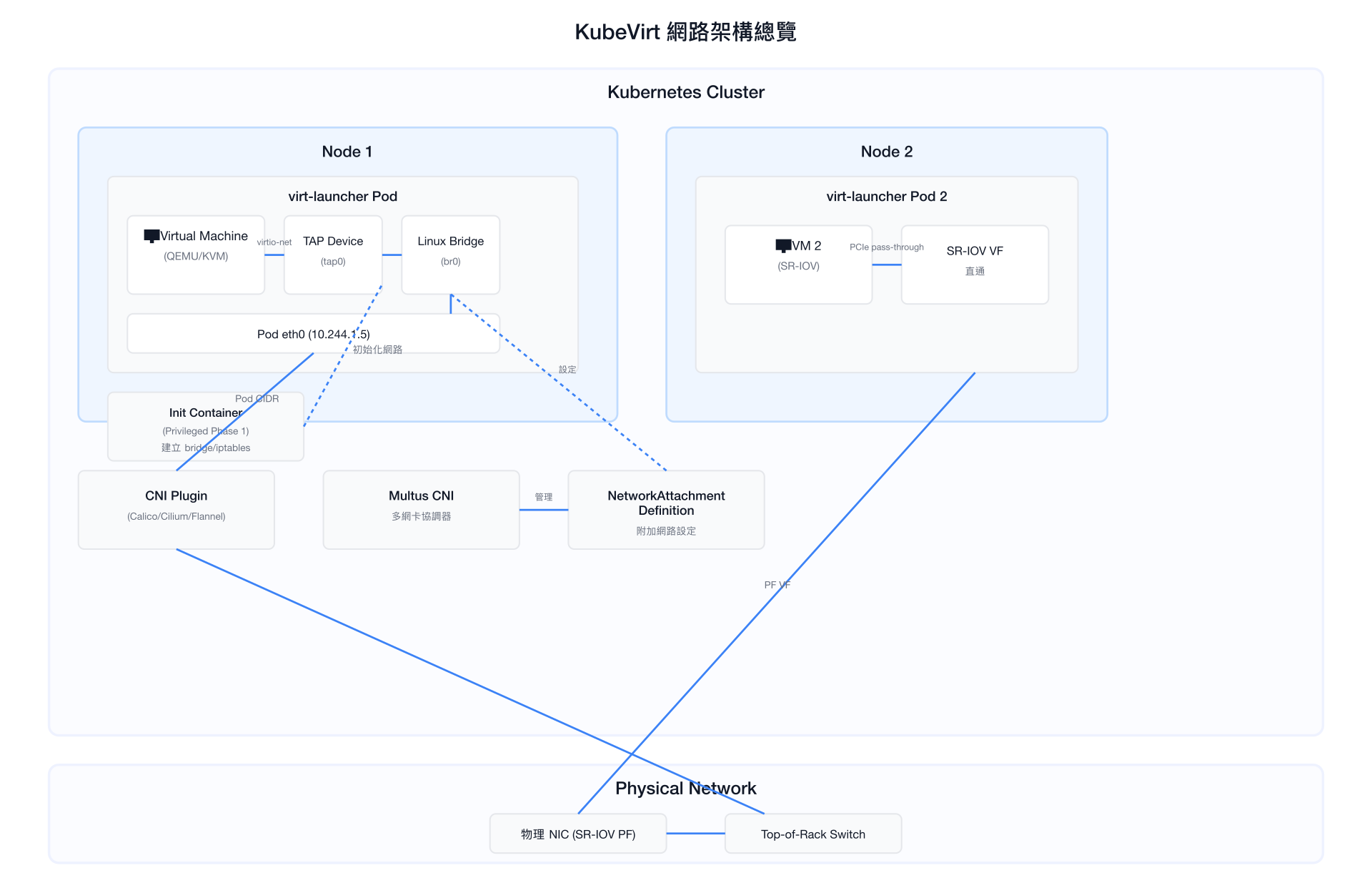

KubeVirt 網路架構總覽

KubeVirt 的網路設計目標是讓虛擬機器（VM）能夠無縫地融入 Kubernetes 的網路體系，同時保持 VM 特有的網路特性（如二層網路連通性、固定 MAC 地址、多網卡等）。

網路設計理念

VM 執行在 Pod 內

KubeVirt 的每一個 VM 實際上執行在一個 Kubernetes Pod 內（稱為 virt-launcher pod）。這意味著：

VM 的網路存取必須經過 Pod 的網路介面
Kubernetes 的所有網路策略（NetworkPolicy）對 virt-launcher pod 同樣有效
叢集的 CNI 插件（Calico、Cilium、Flannel 等）繼續負責 Pod 層級的網路

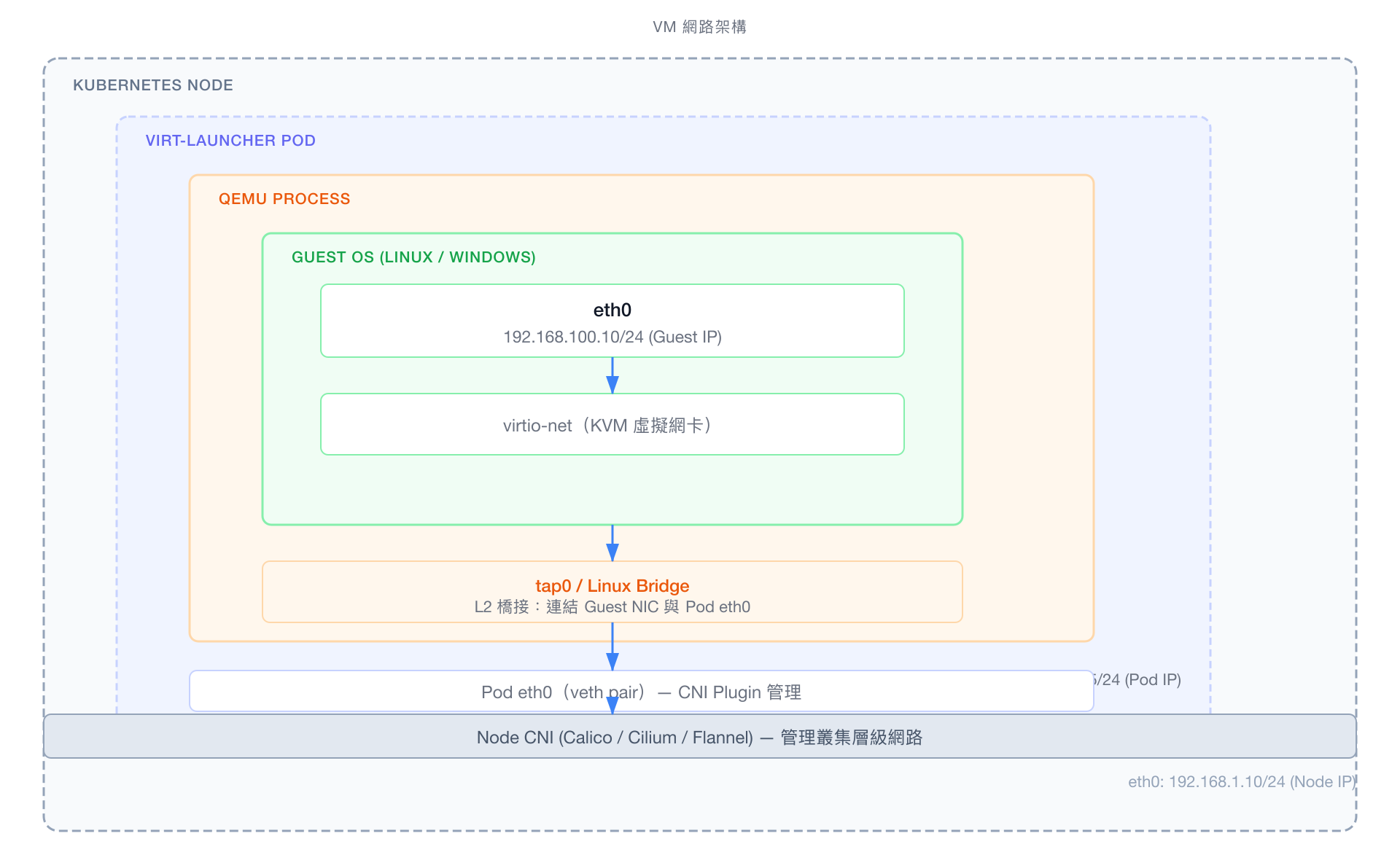

VM 網路架構

使用 Kubernetes CNI 基礎架構

KubeVirt 完全依賴 Kubernetes CNI 基礎架構，不替換或繞過現有的 CNI 設定。這帶來的好處：

一致性：所有 Pod 和 VM 使用相同的 CNI 插件
可觀測性：現有的網路監控工具對 VM 同樣適用
NetworkPolicy：可以用 Kubernetes NetworkPolicy 控制 VM 的網路存取

目標：VM 網路行為與 Pod 網路一致

KubeVirt 的設計目標是讓 VM 的網路行為盡可能與 Kubernetes Pod 一致，讓平台工程師不需要維護兩套不同的網路模型。

VM 網路 vs Pod 網路差別

Pod 網路的工作方式

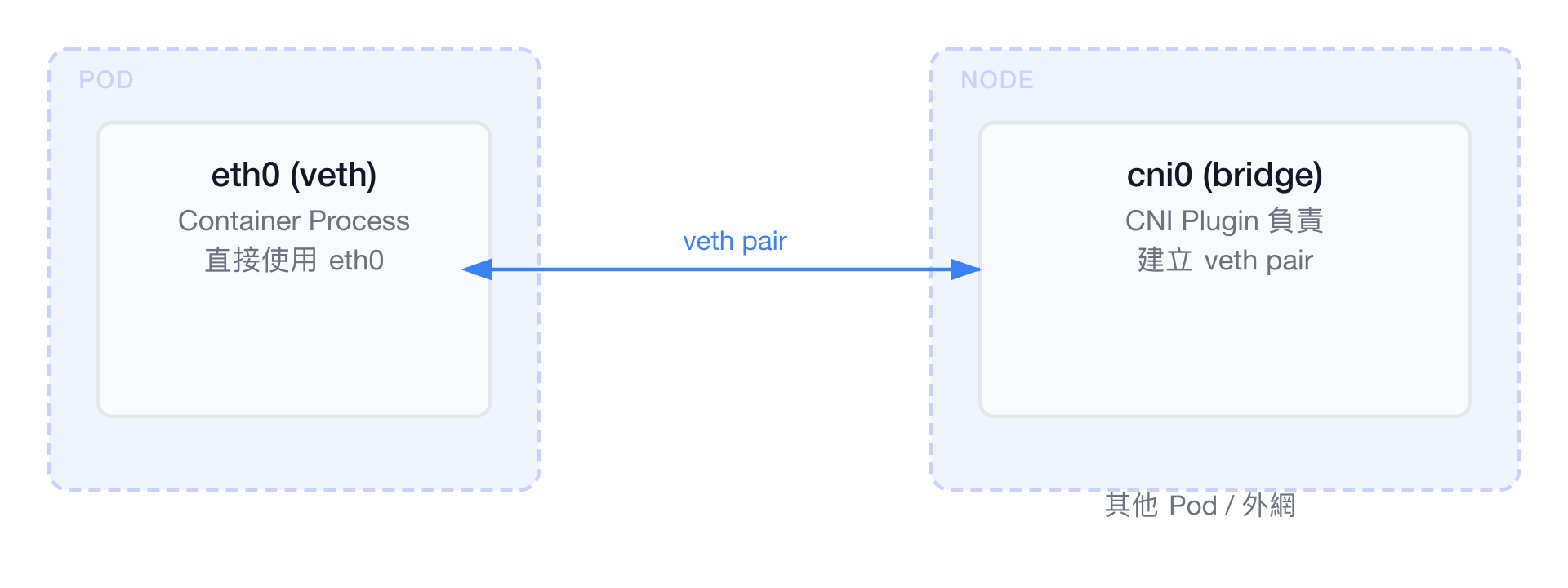

Pod 網路工作方式

VM 網路的工作方式

VM 的網路需要額外一層橋接或 NAT，將 Pod 的網路介面連接到 QEMU 模擬的虛擬網卡：

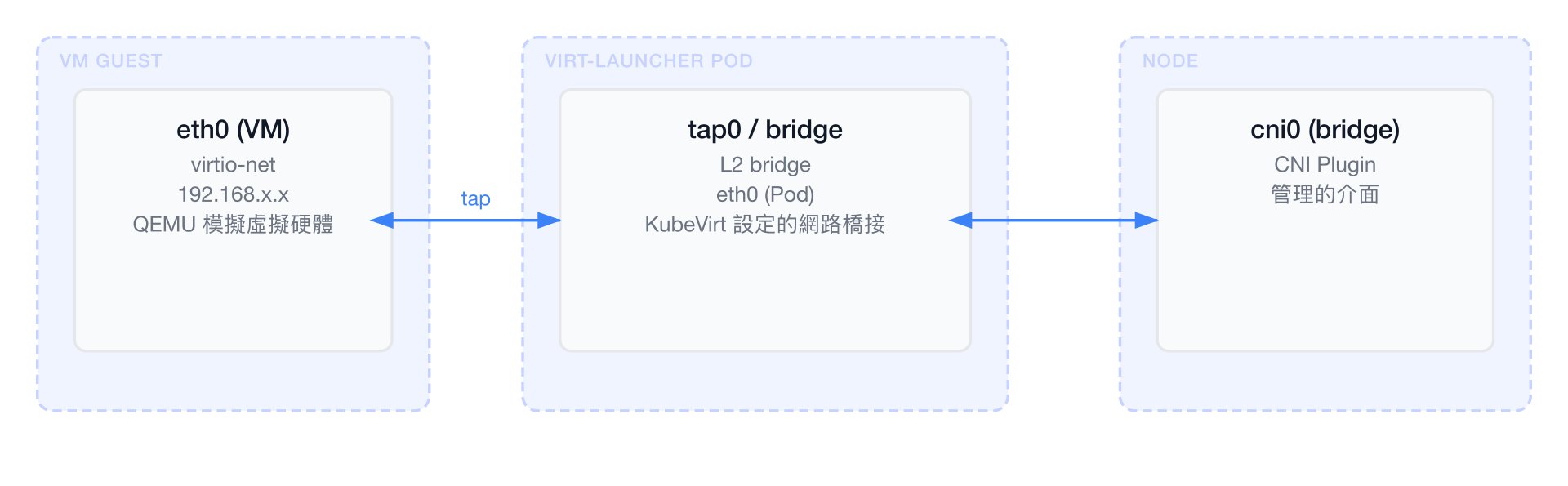

VM 網路工作方式

virt-launcher 的角色

virt-launcher 是 KubeVirt 為每個 VM 啟動的特殊 Pod，它承擔了：

QEMU 進程管理：啟動和監控 QEMU/KVM 虛擬機器進程
網路設定橋接：在 Pod 的 network namespace 內建立橋接或 NAT 規則
生命週期管理：VM 終止後清理 Pod 資源

兩階段網路設定架構

KubeVirt 採用兩階段（Two-Phase）網路設定架構，解決了「容器無特權」與「網路設定需要特權」之間的矛盾。

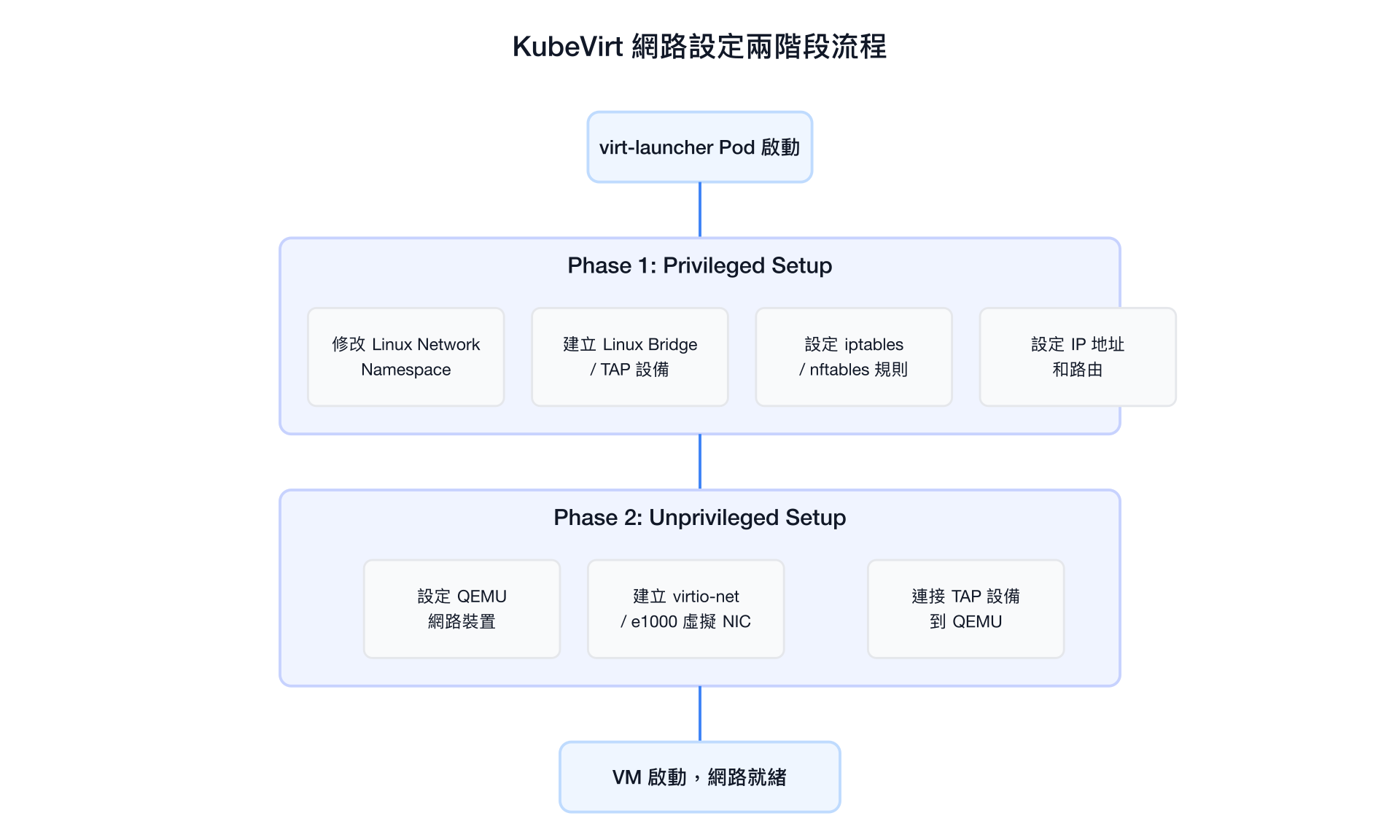

KubeVirt 網路設定兩階段流程

Phase 1：特權網路設定

在具有 NET_ADMIN 特權的 init container 或 virt-handler（Node 上的 DaemonSet）中執行：

操作	說明	適用模式
建立 Linux Bridge	將 Pod eth0 連接到橋接器	Bridge 模式
設定 iptables MASQUERADE	設定 NAT 規則，VM IP 偽裝成 Pod IP	Masquerade 模式
配置 SR-IOV VF	設定物理 VF 的 VLAN/MAC	SR-IOV 模式
建立 TAP 設備	供 QEMU 直接讀寫 L2 幀	Bridge/SR-IOV 模式
設定 nftables 規則	管理進出 VM 的流量	Masquerade 模式

為何分兩階段？

容器安全性要求容器盡量以無特權方式運行。但 Linux 網路設定（建立 bridge、設定 iptables）需要 CAP_NET_ADMIN 特權。

兩階段設計將特權操作集中在最小化的初始化階段，主要的 QEMU 進程以無特權方式運行，符合最小權限原則。

Phase 2：無特權 QEMU 設定

在無特權的 virt-launcher 容器主進程中執行：

操作	說明	適用模式
配置 QEMU 網路 `-netdev`	指定 QEMU 使用 TAP 或 passt	Bridge/Passt
設定虛擬 NIC 型號	virtio-net, e1000, rtl8139 等	所有模式
設定 MAC address	固定 VM 的 MAC 地址	所有模式
連接 TAP 到 QEMU	讓 QEMU 直接讀寫網路幀	Bridge 模式

支援的網路綁定機制完整對比

KubeVirt 支援多種網路綁定機制，各有不同的特性與適用場景：

綁定機制	需要特權	Live Migration	效能	狀態	主要使用場景
Masquerade	Phase 1	✅ 支援	★★★☆	推薦預設	一般用途，與 Pod 網路整合
Bridge	Phase 1	⚠️ 有條件	★★★★	穩定	二層網路連通，需要固定 IP
SR-IOV	Phase 1	❌ 不支援	★★★★★	穩定	極高效能需求，HPC/NFV
Passt	❌ 不需要	✅ 支援	★★★☆	穩定（v1.1.0+）	安全沙箱、受限環境
Slirp	❌ 不需要	❌ 不支援	★★☆☆	已棄用	舊版相容
Macvtap	Phase 1	❌ 不支援	★★★★	已棄用	舊版相容

Masquerade（推薦預設模式）

Masquerade 是最推薦的預設模式，VM 獲得一個獨立的私有 IP（預設 10.0.2.2/24），所有進出流量透過 iptables MASQUERADE 規則使用 Pod IP 進行 NAT。

VM Guest (10.0.2.2)
    ↓ MASQUERADE (iptables)
Pod (10.244.1.5)
    ↓
叢集網路

特點：

Pod IP 就是 VM 對外的 IP，符合 Kubernetes 網路模型
支援 Live Migration（Pod IP 不跟著 VM 移動）
可以設定 Port Forwarding 讓外部存取 VM 特定 port

Bridge（二層橋接）

Bridge 模式將 Pod 的 eth0 介面連接到一個 Linux Bridge，VM 的虛擬網卡也連接到同一個 Bridge，共享 Pod 的 MAC address 和 IP。

特點：

VM 直接共享 Pod IP（二層透明）
適合需要 VM 直接暴露在叢集 Pod CIDR 的場景
Live Migration 時需要特殊處理

SR-IOV（物理 VF 直通）

SR-IOV 將物理網卡的 Virtual Function（VF）直接分配給 VM，繞過 Linux 網路堆疊，效能最高。

特點：

接近物理機網路效能（幾乎零額外開銷）
需要 SR-IOV 支援的物理網卡和驅動
不支援 Live Migration
適合 HPC、NFV、高效能資料庫等場景

Passt（使用者態網路堆疊）

Passt（Plug A Simple Socket Transport）是較新的網路模式，使用使用者態網路堆疊實現，不需要任何特權操作。

特點：

完全無特權，適合高安全性環境
v1.1.0 後正式穩定
支援 Live Migration
效能略低於 Masquerade（使用者態轉換開銷）

Multus 多網卡支援

為何需要 Multus

標準的 Kubernetes 每個 Pod 只有一個網路介面（除了 loopback）。對於許多 VM 使用場景（NFV、多租戶隔離、管理網路分離），需要給 VM 配置多個網路介面。

Multus CNI 是一個 meta-CNI 插件，允許 Pod 同時連接到多個網路，每個網路使用不同的 CNI 插件設定。

┌────────────────────────────────────────────────┐
│  virt-launcher Pod（使用 Multus）              │
│  ┌──────────────────────────────────────────┐  │
│  │  VM                                      │  │
│  │  eth0 (管理網路, 10.0.2.2)   ← Pod網路   │  │
│  │  eth1 (資料網路, 192.168.x.x)← VLAN 100  │  │
│  │  eth2 (儲存網路, 10.100.x.x) ← VLAN 200  │  │
│  └──────────────────────────────────────────┘  │
│  net0: Pod network (masquerade)                │
│  net1: Multus NAD - data-network               │
│  net2: Multus NAD - storage-network            │
└────────────────────────────────────────────────┘

NetworkAttachmentDefinition（NAD）

NetworkAttachmentDefinition 是 Multus 定義的 Kubernetes CRD，用於描述一個附加網路的 CNI 設定。

Multus 安裝確認

使用 Multus 多網卡功能前，確認叢集已安裝 Multus CNI：

bash

# 確認 Multus DaemonSet 運行中
kubectl get daemonset -n kube-system | grep multus

# 確認 CRD 已安裝
kubectl get crd | grep network-attachment-definitions

# 確認 NAD 已建立
kubectl get network-attachment-definitions -n production

NetworkAttachmentDefinition 使用說明

CNI 設定格式

yaml

# bridge 類型的 NAD
apiVersion: "k8s.cni.cncf.io/v1"
kind: NetworkAttachmentDefinition
metadata:
  name: vlan100-network
  namespace: production
spec:
  config: |
    {
      "cniVersion": "0.3.1",
      "name": "vlan100-network",
      "type": "bridge",
      "bridge": "br-vlan100",
      "vlan": 100,
      "ipam": {
        "type": "whereabouts",
        "range": "192.168.100.0/24",
        "exclude": ["192.168.100.0/30"]
      }
    }
---
# macvlan 類型的 NAD（直接連接物理網路）
apiVersion: "k8s.cni.cncf.io/v1"
kind: NetworkAttachmentDefinition
metadata:
  name: macvlan-storage
  namespace: production
spec:
  config: |
    {
      "cniVersion": "0.3.1",
      "name": "macvlan-storage",
      "type": "macvlan",
      "master": "eth1",
      "mode": "bridge",
      "ipam": {
        "type": "host-local",
        "subnet": "10.100.0.0/24",
        "rangeStart": "10.100.0.10",
        "rangeEnd": "10.100.0.200",
        "gateway": "10.100.0.1"
      }
    }
---
# SR-IOV 類型的 NAD（高效能網路）
apiVersion: "k8s.cni.cncf.io/v1"
kind: NetworkAttachmentDefinition
metadata:
  name: sriov-dpdk
  namespace: production
  annotations:
    k8s.v1.cni.cncf.io/resourceName: "intel.com/intel_sriov_netdevice"
spec:
  config: |
    {
      "cniVersion": "0.3.1",
      "name": "sriov-dpdk",
      "type": "sriov",
      "resourceName": "intel.com/intel_sriov_netdevice",
      "ipam": {}
    }
---
# ipvlan 類型的 NAD
apiVersion: "k8s.cni.cncf.io/v1"
kind: NetworkAttachmentDefinition
metadata:
  name: ipvlan-mgmt
  namespace: production
spec:
  config: |
    {
      "cniVersion": "0.3.1",
      "name": "ipvlan-mgmt",
      "type": "ipvlan",
      "master": "eth0",
      "mode": "l2",
      "ipam": {
        "type": "static",
        "addresses": [
          {"address": "172.16.0.0/24"}
        ]
      }
    }

在 VMI spec 中引用 NAD

yaml

spec:
  networks:
    - name: default
      pod: {}
    - name: vlan100
      multus:
        networkName: "production/vlan100-network"  # namespace/NAD名稱
    - name: storage
      multus:
        networkName: "macvlan-storage"             # 同 namespace 可省略 namespace
        default: false

網路介面 Spec 詳細說明

VM 的網路介面在 spec.template.spec.domain.devices.interfaces 中定義：

yaml

spec:
  template:
    spec:
      domain:
        devices:
          interfaces:
            - name: default
              # 綁定機制（擇一）
              masquerade: {}         # Masquerade NAT 模式
              # bridge: {}           # Bridge 二層模式
              # sriov: {}            # SR-IOV 直通模式
              # passt: {}            # Passt 使用者態模式
              # binding:             # Network Binding Plugin
              #   name: "my-plugin"

              # 虛擬網卡硬體型號
              # virtio:  最佳效能，Linux/Windows 需安裝 virtio 驅動
              # e1000:   Intel e1000 模擬，相容性佳
              # e1000e:  Intel e1000e（更新），Windows 原生支援
              # rtl8139: Realtek RTL8139，老舊但相容性極好
              # ne2k_pci: NE2000 PCI，非常老舊的模擬網卡
              model: virtio

              # 指定 MAC 地址（不指定則 KubeVirt 自動生成）
              macAddress: "02:00:00:00:00:01"

              # Port forwarding 設定（僅 masquerade 模式有效）
              ports:
                - name: http
                  port: 80
                  protocol: TCP
                - name: https
                  port: 443
                  protocol: TCP
                - name: dns
                  port: 53
                  protocol: UDP

              # 指定虛擬 PCIe 地址
              pciAddress: "0000:01:00.0"

              # DHCP 自訂選項（bridge 模式下影響 VM 取得的 DHCP 設定）
              dhcpOptions:
                bootFileName: "pxelinux.0"
                tftpServerName: "192.168.1.100"
                nTPServers:
                  - "192.168.1.1"
                privateOptions:
                  - option: 252
                    value: "http://wpad.example.com/proxy.pac"

              # ACPI 設備序號（影響 VM 內的網卡命名）
              acpiIndex: 1

              # VLAN tag（SR-IOV 模式下設定 VF 的 VLAN）
              tag: 100

Model 選擇建議

Linux VM:   model: virtio    （最佳效能，Linux 核心內建 virtio-net）
Windows VM: model: e1000e    （Windows 原生支援，或安裝 virtio-win 驅動後用 virtio）
舊系統相容: model: rtl8139   （幾乎所有 OS 都支援，但效能最差）

網路資源 Spec

VM 使用的網路在 spec.template.spec.networks 中定義：

yaml

spec:
  template:
    spec:
      networks:
        # Pod 網路（Kubernetes 預設網路）
        - name: default
          pod: {}

        # Multus 附加網路
        - name: vlan100
          multus:
            networkName: "production/vlan100-network"

        - name: storage-net
          multus:
            networkName: "macvlan-storage"
            default: false

Pod 網路名稱慣例

networks[].name 必須與 interfaces[].name 完全對應。

yaml

networks:
  - name: primary    # 自訂名稱
    pod: {}
interfaces:
  - name: primary    # 必須與 networks 中的名稱一致
    masquerade: {}

Network Binding Plugin 框架

概述

KubeVirt v1.1.0 引入了 Network Binding Plugin 框架，允許第三方實作自定義的網路綁定機制，而不需要修改 KubeVirt 核心程式碼。

比 Sidecar Hooks 更靈活

舊版的 sidecar hook 機制需要在每個 VM 的 spec 中指定 annotation，且難以維護。Network Binding Plugin 提供了更結構化、更易於管理的方式來擴展網路功能。

設定方式：KubeVirt CR networkBindings

yaml

apiVersion: kubevirt.io/v1
kind: KubeVirt
metadata:
  name: kubevirt
  namespace: kubevirt
spec:
  configuration:
    networkConfiguration:
      networkBindings:
        # 插件名稱
        my-custom-plugin:
          domainAttachmentType: tap   # tap 或 managedTap
          sidecarImage: "registry.example.com/my-network-plugin:v1.0"
          networkAttachmentDefinitionInlining: false
          migration:
            method: link_refresh

        ovn-localnet:
          domainAttachmentType: managedTap
          sidecarImage: "quay.io/kubevirt/network-passt-binding:latest"

在 VM 中使用 Network Binding Plugin

yaml

spec:
  template:
    spec:
      domain:
        devices:
          interfaces:
            - name: secondary
              binding:
                name: my-custom-plugin
      networks:
        - name: secondary
          multus:
            networkName: "my-nad"

完整 YAML 範例

單網卡 Masquerade 範例

yaml

apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
  name: ubuntu-single-nic
  namespace: default
spec:
  runStrategy: Always
  template:
    metadata:
      labels:
        kubevirt.io/vm: ubuntu-single-nic
    spec:
      domain:
        cpu:
          cores: 2
        memory:
          guest: 4Gi
        devices:
          disks:
            - name: rootdisk
              disk:
                bus: virtio
          interfaces:
            - name: default
              masquerade: {}
              model: virtio
              ports:
                - name: ssh
                  port: 22
                  protocol: TCP
                - name: http
                  port: 8080
                  protocol: TCP
      networks:
        - name: default
          pod: {}
      volumes:
        - name: rootdisk
          dataVolume:
            name: ubuntu-dv
  dataVolumeTemplates:
    - metadata:
        name: ubuntu-dv
      spec:
        source:
          registry:
            url: "docker://quay.io/containerdisks/ubuntu:22.04"
        storage:
          resources:
            requests:
              storage: 30Gi

多網卡（Pod + Multus）範例

yaml

# 步驟 1：建立 NetworkAttachmentDefinition
apiVersion: "k8s.cni.cncf.io/v1"
kind: NetworkAttachmentDefinition
metadata:
  name: data-network-vlan100
  namespace: production
spec:
  config: |
    {
      "cniVersion": "0.3.1",
      "name": "data-network-vlan100",
      "type": "bridge",
      "bridge": "br-data",
      "vlan": 100,
      "macspoofchk": true,
      "ipam": {
        "type": "whereabouts",
        "range": "192.168.100.0/24",
        "gateway": "192.168.100.1"
      }
    }
---
# 步驟 2：建立多網卡 VM
apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
  name: multi-nic-vm
  namespace: production
spec:
  runStrategy: Always
  template:
    spec:
      domain:
        cpu:
          cores: 4
        memory:
          guest: 8Gi
        devices:
          disks:
            - name: rootdisk
              disk:
                bus: virtio
          interfaces:
            - name: default
              masquerade: {}
              model: virtio
              macAddress: "02:00:00:00:00:01"
              ports:
                - name: ssh
                  port: 22
                  protocol: TCP
            - name: data
              bridge: {}
              model: virtio
              macAddress: "02:00:00:00:01:01"
      networks:
        - name: default
          pod: {}
        - name: data
          multus:
            networkName: "data-network-vlan100"
      volumes:
        - name: rootdisk
          dataVolume:
            name: multi-nic-rootdisk
  dataVolumeTemplates:
    - metadata:
        name: multi-nic-rootdisk
      spec:
        source:
          registry:
            url: "docker://quay.io/containerdisks/ubuntu:22.04"
        storage:
          resources:
            requests:
              storage: 30Gi

SR-IOV 範例（簡要）

yaml

# NetworkAttachmentDefinition for SR-IOV
apiVersion: "k8s.cni.cncf.io/v1"
kind: NetworkAttachmentDefinition
metadata:
  name: sriov-net
  namespace: production
  annotations:
    k8s.v1.cni.cncf.io/resourceName: "intel.com/intel_sriov_netdevice"
spec:
  config: |
    {
      "cniVersion": "0.3.1",
      "name": "sriov-net",
      "type": "sriov",
      "resourceName": "intel.com/intel_sriov_netdevice",
      "ipam": {
        "type": "whereabouts",
        "range": "10.200.0.0/24"
      }
    }
---
apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
  name: sriov-high-perf-vm
  namespace: production
spec:
  runStrategy: Always
  template:
    spec:
      domain:
        cpu:
          cores: 8
          dedicatedCpuPlacement: true
        memory:
          guest: 32Gi
          hugepages:
            pageSize: "1Gi"
        devices:
          disks:
            - name: rootdisk
              disk:
                bus: virtio
          interfaces:
            - name: default
              masquerade: {}
              model: virtio
            - name: sriov-data
              sriov: {}
              model: virtio
              macAddress: "02:00:00:00:02:01"
              tag: 200
      networks:
        - name: default
          pod: {}
        - name: sriov-data
          multus:
            networkName: "sriov-net"
      volumes:
        - name: rootdisk
          dataVolume:
            name: sriov-vm-disk
  dataVolumeTemplates:
    - metadata:
        name: sriov-vm-disk
      spec:
        source:
          registry:
            url: "docker://quay.io/containerdisks/centos:8"
        storage:
          resources:
            requests:
              storage: 50Gi

SR-IOV 不支援 Live Migration

使用 SR-IOV 介面的 VM 無法進行 Live Migration。若 Node 需要維護，SR-IOV VM 必須先停機再重新調度到其他節點。

建議方案：

需要高效能 + Live Migration → 使用 Masquerade + 高速 CNI
純效能需求，不需遷移 → 使用 SR-IOV

架構總覽圖

KubeVirt 網路架構總覽

網路模式選擇決策樹

需要 Live Migration 嗎？
├── 是 → Masquerade 或 Passt
│         ├── 需要 L2 直連（固定 IP，ARP 廣播）→ Bridge + 特殊設定
│         ├── 需要最高安全性（無特權）→ Passt（v1.1.0+）
│         └── 一般使用場景 → Masquerade（推薦）
└── 否 → 需要極高網路效能嗎？
          ├── 是 → SR-IOV（HPC/NFV/資料庫）
          └── 否 → Masquerade 或 Bridge

KubeVirt 網路架構總覽 ​

網路設計理念 ​

VM 執行在 Pod 內 ​

使用 Kubernetes CNI 基礎架構 ​

目標：VM 網路行為與 Pod 網路一致 ​

VM 網路 vs Pod 網路差別 ​

Pod 網路的工作方式 ​

VM 網路的工作方式 ​

virt-launcher 的角色 ​

兩階段網路設定架構 ​

Phase 1：特權網路設定 ​

Phase 2：無特權 QEMU 設定 ​

支援的網路綁定機制完整對比 ​

Masquerade（推薦預設模式） ​

Bridge（二層橋接） ​

SR-IOV（物理 VF 直通） ​

Passt（使用者態網路堆疊） ​

Multus 多網卡支援 ​

為何需要 Multus ​

NetworkAttachmentDefinition（NAD） ​

NetworkAttachmentDefinition 使用說明 ​

CNI 設定格式 ​

在 VMI spec 中引用 NAD ​

網路介面 Spec 詳細說明 ​

網路資源 Spec ​

Network Binding Plugin 框架 ​

概述 ​

設定方式：KubeVirt CR networkBindings ​

在 VM 中使用 Network Binding Plugin ​

完整 YAML 範例 ​

單網卡 Masquerade 範例 ​

多網卡（Pod + Multus）範例 ​

SR-IOV 範例（簡要） ​

架構總覽圖 ​

KubeVirt 網路架構總覽

網路設計理念

VM 執行在 Pod 內

使用 Kubernetes CNI 基礎架構

目標：VM 網路行為與 Pod 網路一致

VM 網路 vs Pod 網路差別

Pod 網路的工作方式

VM 網路的工作方式

virt-launcher 的角色

兩階段網路設定架構

Phase 1：特權網路設定

Phase 2：無特權 QEMU 設定

支援的網路綁定機制完整對比

Masquerade（推薦預設模式）

Bridge（二層橋接）

SR-IOV（物理 VF 直通）

Passt（使用者態網路堆疊）

Multus 多網卡支援

為何需要 Multus

NetworkAttachmentDefinition（NAD）

NetworkAttachmentDefinition 使用說明

CNI 設定格式

在 VMI spec 中引用 NAD

網路介面 Spec 詳細說明

網路資源 Spec

Network Binding Plugin 框架

概述

設定方式：KubeVirt CR networkBindings

在 VM 中使用 Network Binding Plugin

完整 YAML 範例

單網卡 Masquerade 範例

多網卡（Pod + Multus）範例

SR-IOV 範例（簡要）

架構總覽圖
