PVC 與 DataVolume — 持久儲存管理

PersistentVolumeClaim（PVC）和 DataVolume（DV）是 KubeVirt 提供持久儲存的核心機制。與 ContainerDisk 不同，這兩種方式的資料在 VM 重啟後仍然存在，是生產環境 VM 的首選儲存方案。

PVC 直接掛載到 VM

KubeVirt 支援將標準 Kubernetes PVC 直接掛載給 VM 作為磁碟使用。這是最直接的持久儲存方式。

Filesystem Mode vs Block Mode

PVC 有兩種 volumeMode，對 VM 行為有不同影響：

特性	Filesystem Mode	Block Mode
volumeMode	`Filesystem`（預設）	`Block`
磁碟映像儲存位置	PVC 掛載為目錄，映像存為 `disk.img`	PVC 直接作為塊裝置
VM 看到的磁碟	虛擬磁碟（透過檔案）	虛擬磁碟（直接塊裝置）
空間利用率	較低（檔案系統 overhead）	高（無額外 overhead）
I/O 效能	中等（多一層檔案系統）	最佳（直接塊裝置 I/O）
CSI 驅動程式需求	幾乎所有 CSI 都支援	需要 CSI 支援 `volumeMode: Block`
遷移相容性	較高	需確認 CSI 驅動支援
備份工具相容性	較高（標準檔案）	視工具而定

何時選擇 Block Mode？

如果你的 VM 工作負載對磁碟 I/O 效能高度敏感（如資料庫 VM），且你的 CSI 驅動程式支援 Block mode，建議優先選擇 Block mode。它消除了客體 OS 檔案系統到底層儲存之間的一層 overhead。

Filesystem Mode 的 disk.img 路徑

在 Filesystem Mode 下，KubeVirt 期望 PVC 的掛載目錄中有一個 disk.img 檔案。如果 PVC 是空的（新建立的），KubeVirt 會自動建立一個稀疏的 raw 格式 disk.img。如果想預先填充內容，需要使用 CDI（DataVolume）。

volumeMode 設定範例

yaml

# Filesystem Mode PVC（預設）
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: vm-disk-filesystem
  namespace: default
spec:
  accessModes:
    - ReadWriteOnce
  volumeMode: Filesystem   # 預設值，可省略
  resources:
    requests:
      storage: 20Gi
  storageClassName: standard
---
# Block Mode PVC（需 CSI 支援）
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: vm-disk-block
  namespace: default
spec:
  accessModes:
    - ReadWriteOnce
  volumeMode: Block        # 直接塊裝置
  resources:
    requests:
      storage: 20Gi
  storageClassName: csi-block-storage

Access Mode 說明

PVC 的 Access Mode 決定了誰可以在哪裡讀寫這個 PVC，對 VM 的功能（特別是 Live Migration）有直接影響。

Access Mode	縮寫	說明	VM 使用限制
ReadWriteOnce	RWO	單一節點可讀寫	最常見，VM 只能在一個節點運行
ReadWriteMany	RWX	多節點同時讀寫	Live Migration 必要條件
ReadOnlyMany	ROX	多節點唯讀	共享唯讀映像（如黃金映像）
ReadWriteOncePod	RWOP	單一 Pod 讀寫	K8s 1.22+，最嚴格的限制

Access Mode 對 VM 功能的影響

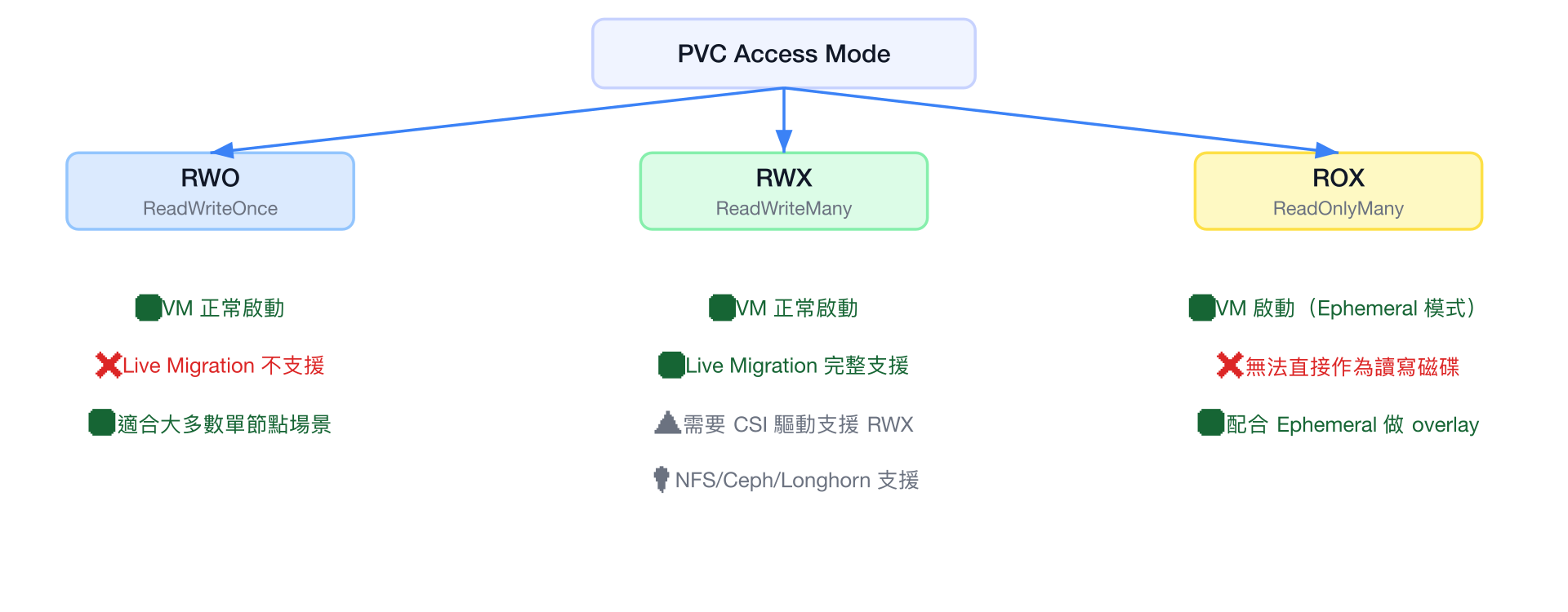

PVC Access Mode 特性比較

Live Migration 的儲存需求

KubeVirt 的 Live Migration 需要 VM 的所有磁碟都可以從源節點和目標節點同時存取。這意味著：

RWX PVC：完整支援 Live Migration
RWO PVC：預設不支援 Live Migration（因為 PVC 只能掛載在一個節點）
Block Mode：需要底層 CSI 支援 RWX 的 Block volume

如果你的叢集不支援 RWX，可以考慮使用 Ceph、NFS、或 Longhorn 等支援 RWX 的儲存後端。

DataVolume (CDI) 詳細說明

什麼是 CDI？

CDI（Containerized Data Importer）是 KubeVirt 的一個配套專案，專門解決「如何把資料（OS 映像、現有磁碟）匯入到 Kubernetes PVC」的問題。

沒有 CDI 的痛點：

如何把 ubuntu-22.04.qcow2 放進 Kubernetes PVC？
如何克隆（Clone）一個已有的 PVC？
如何從 URL 下載 OS 映像？

CDI 的解決方案：引入 DataVolume CRD，宣告「我想要一個 PVC，內容是從 https://... 下載的映像」，CDI 控制器自動完成匯入工作。

DataVolume = PVC + Import/Clone 邏輯

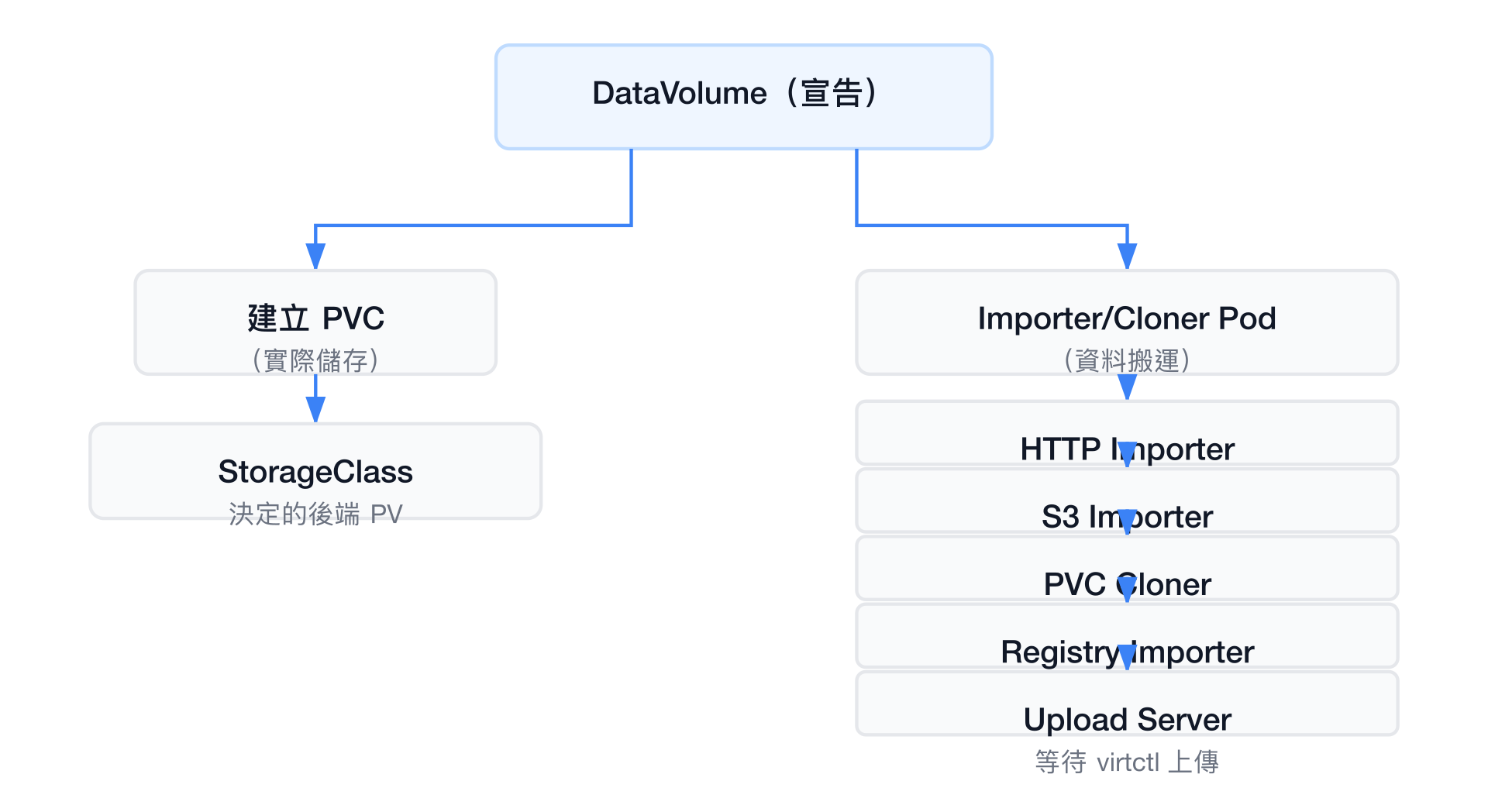

DataVolume 結構：PVC + Import/Clone 邏輯

DataVolume vs 直接建立 PVC

直接使用 PVC 適合你已經有資料的情況（例如透過其他方式預先填充的 PVC）。DataVolume 適合需要從外部來源匯入資料的情況。在 KubeVirt 的 VM spec 中，dataVolumeTemplates 是最常見的使用方式，它讓 KubeVirt 自動管理 DataVolume 和對應的 PVC 的生命週期。

DataVolume Phase 說明

DataVolume 有一個狀態機，追蹤匯入過程的每個階段：

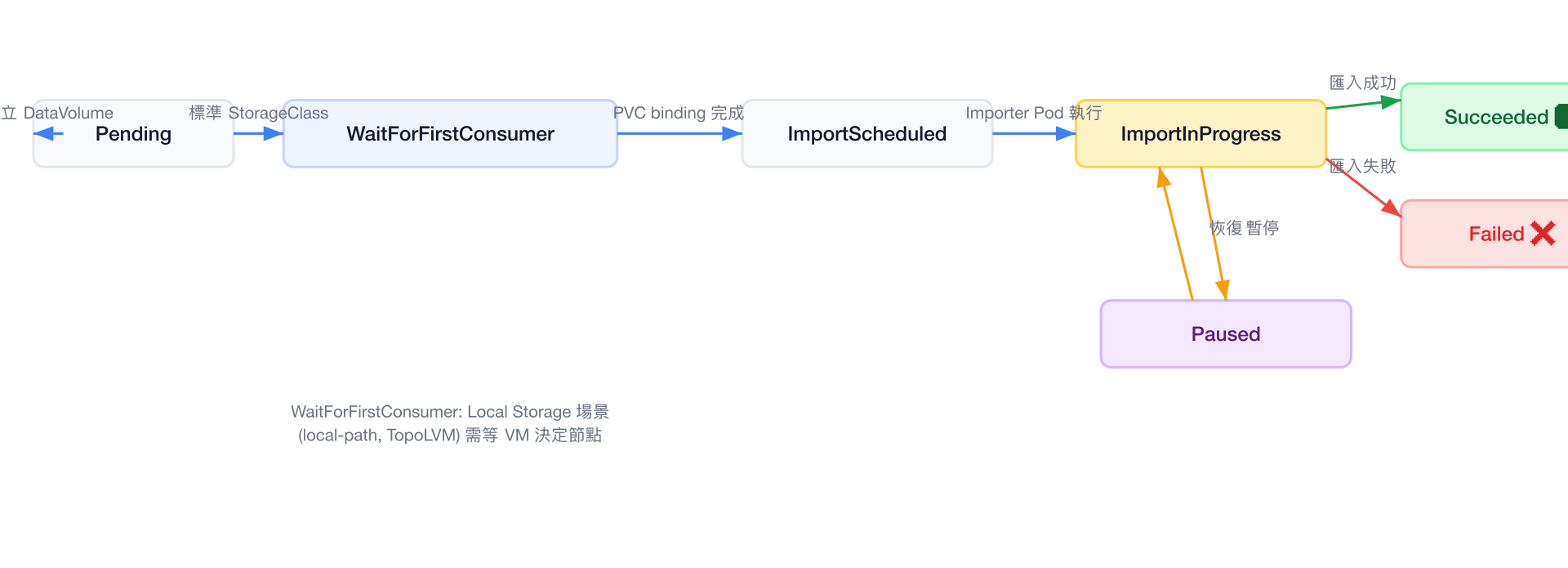

DataVolume Phase 狀態機

Phase 詳細說明

Phase	說明	正常持續時間
`Pending`	DataVolume 剛建立，等待 PVC 建立	幾秒
`WaitForFirstConsumer`	等待 VMI 調度決定節點（Local Storage 場景）	直到 VM 啟動
`ImportScheduled`	Importer Pod 已排程，等待節點資源	幾秒到幾分鐘
`ImportInProgress`	Importer Pod 正在執行資料匯入	視資料大小和網路而定
`Paused`	匯入暫停（可能是資源配額或手動暫停）	依情況
`Succeeded`	匯入完成，PVC 可供 VM 使用 ✅	終態
`Failed`	匯入失敗（URL 無法存取、格式錯誤等） ❌	終態，需人工介入
`Unknown`	無法確定狀態（通常是控制器問題）	暫時狀態

bash

# 查看 DataVolume 狀態
kubectl get datavolume -n default

# 詳細查看進度
kubectl describe datavolume ubuntu-dv -n default

# 查看 importer pod 日誌
kubectl logs -l app=containerized-data-importer -n default

DataVolume source 類型完整說明

HTTP/HTTPS 匯入

從公開或私有 HTTP URL 下載映像：

yaml

apiVersion: cdi.kubevirt.io/v1beta1
kind: DataVolume
metadata:
  name: ubuntu-22.04-dv
spec:
  source:
    http:
      url: "https://cloud-images.ubuntu.com/jammy/current/jammy-server-cloudimg-amd64.img"
      # 可選：HTTP Basic Auth
      # secretRef: "http-credentials-secret"
      # 可選：跳過 TLS 驗證（不建議用於生產）
      # certConfigMap: "custom-ca-cert"
  storage:
    resources:
      requests:
        storage: 20Gi
    storageClassName: standard
    accessModes:
      - ReadWriteOnce

S3 匯入

yaml

apiVersion: cdi.kubevirt.io/v1beta1
kind: DataVolume
metadata:
  name: vm-from-s3
spec:
  source:
    s3:
      url: "s3://my-bucket/vm-images/ubuntu-22.04.qcow2"
      secretRef: "s3-credentials"  # 含 accessKeyId 和 secretKey
  storage:
    resources:
      requests:
        storage: 20Gi

從現有 PVC 克隆

yaml

apiVersion: cdi.kubevirt.io/v1beta1
kind: DataVolume
metadata:
  name: cloned-disk
  namespace: target-namespace
spec:
  source:
    pvc:
      namespace: source-namespace
      name: golden-image-pvc      # 來源 PVC
  storage:
    resources:
      requests:
        storage: 20Gi
    storageClassName: standard
    accessModes:
      - ReadWriteOnce

跨 Namespace 克隆

CDI 支援跨 Namespace 的 PVC 克隆，但需要在來源 Namespace 建立 DataVolumeCloneAuthority 授權（或使用 CDI 的 clone strategy 設定）。

從 VolumeSnapshot 還原

yaml

apiVersion: cdi.kubevirt.io/v1beta1
kind: DataVolume
metadata:
  name: restored-from-snapshot
spec:
  source:
    snapshot:
      namespace: default
      name: my-vm-snapshot-20240115
  storage:
    resources:
      requests:
        storage: 20Gi

Upload（等待 virtctl 上傳）

yaml

apiVersion: cdi.kubevirt.io/v1beta1
kind: DataVolume
metadata:
  name: upload-target-dv
spec:
  source:
    upload: {}    # 等待 virtctl imageupload
  storage:
    resources:
      requests:
        storage: 20Gi

bash

# 建立 DataVolume 後，使用 virtctl 上傳本地映像
virtctl imageupload dv upload-target-dv \
  --image-path=/path/to/local/ubuntu.qcow2 \
  --no-create \
  --wait-secs=300

從 ContainerDisk Registry 匯入（一次性轉換）

yaml

apiVersion: cdi.kubevirt.io/v1beta1
kind: DataVolume
metadata:
  name: registry-to-pvc
spec:
  source:
    registry:
      url: "docker://quay.io/kubevirt/fedora-cloud-container-disk-demo:latest"
      # 可選：私有 Registry 認證
      # secretRef: "registry-credentials"
      # imagePullPolicy: IfNotPresent
  storage:
    resources:
      requests:
        storage: 15Gi

Registry Source 與 ContainerDisk 的差異

ContainerDisk：每次 VM 啟動都從容器映像提取磁碟，使用 emptyDir（暫態）
Registry DataVolume：一次性從容器映像提取磁碟，儲存到 PVC（持久）

Registry DataVolume 是把 ContainerDisk 映像「轉換」為持久 PVC 的方式，適合需要持久化 ContainerDisk 映像的場景。

Blank（建立空白 PVC）

yaml

apiVersion: cdi.kubevirt.io/v1beta1
kind: DataVolume
metadata:
  name: blank-data-disk
spec:
  source:
    blank: {}    # 建立空白的磁碟
  storage:
    resources:
      requests:
        storage: 50Gi
    storageClassName: fast-ssd
    accessModes:
      - ReadWriteOnce

VDDK（從 VMware vSphere 遷移）

yaml

apiVersion: cdi.kubevirt.io/v1beta1
kind: DataVolume
metadata:
  name: migrated-from-vsphere
spec:
  source:
    vddk:
      backingFile: "[datastore1] vm-name/vm-name.vmdk"
      url: "https://vcenter.example.com"
      uuid: "420e2d0f-aaaa-bbbb-cccc-123456789abc"
      thumbprint: "AA:BB:CC:DD:EE:FF:..."
      secretRef: "vsphere-credentials"
      initImageURL: "my-registry.example.com/vddk:8.0.0"  # VMware VDDK 映像
  storage:
    resources:
      requests:
        storage: 80Gi

VDDK 映像需要自行提供

由於 VMware VDDK 的授權問題，KubeVirt/CDI 不提供 VDDK 容器映像。你需要自行從 VMware 網站下載 VDDK SDK，並建置容器映像。

WaitForFirstConsumer 特殊處理

問題背景

部分 StorageClass（特別是 Local Storage，如 local-path-provisioner、TopoLVM）使用 volumeBindingMode: WaitForFirstConsumer。這類 StorageClass 需要先知道 Pod 要調度到哪個節點，才能在正確節點上建立 PV。

這與標準 DataVolume 的流程相衝突：

DataVolume 嘗試建立 PVC → PVC 等待 WaitForFirstConsumer
Importer Pod 無法排程（PVC 尚未 bound）
死結（Deadlock）！

CDI 的解決方案：honorWaitForFirstConsumer

CDI 透過 honorWaitForFirstConsumer 標誌處理此問題：

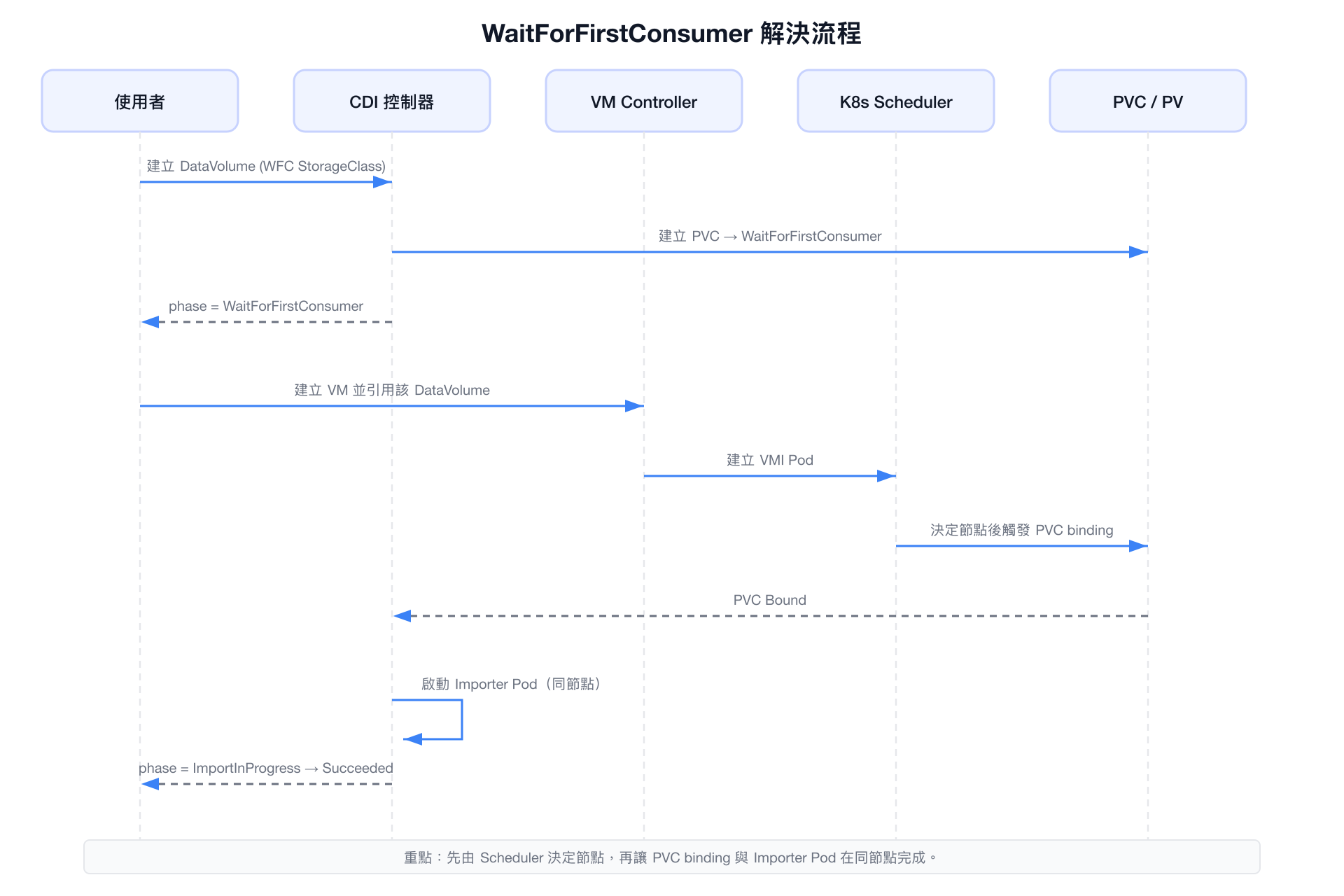

honorWaitForFirstConsumer 解決流程

honorWaitForFirstConsumer 設定

yaml

# 在 CDI 的 ConfigMap 中啟用（通常預設已啟用）
apiVersion: v1
kind: ConfigMap
metadata:
  name: cdi-config
  namespace: cdi
data:
  honorWaitForFirstConsumer: "true"

實際使用注意事項

當使用 WaitForFirstConsumer StorageClass 的 DataVolume 時，DataVolume 會停在 WaitForFirstConsumer phase，直到有 VM 使用它。這意味著你無法在建立 VM 之前預先「填充」DataVolume。建議的做法是在 VM 的 spec.dataVolumeTemplates 中定義 DataVolume。

Ephemeral（Copy-on-Write）模式

Ephemeral 模式讓你基於一個唯讀的 PVC 啟動 VM，所有 VM 的寫入都存在 overlay 中，原始 PVC 保持不變。

工作原理

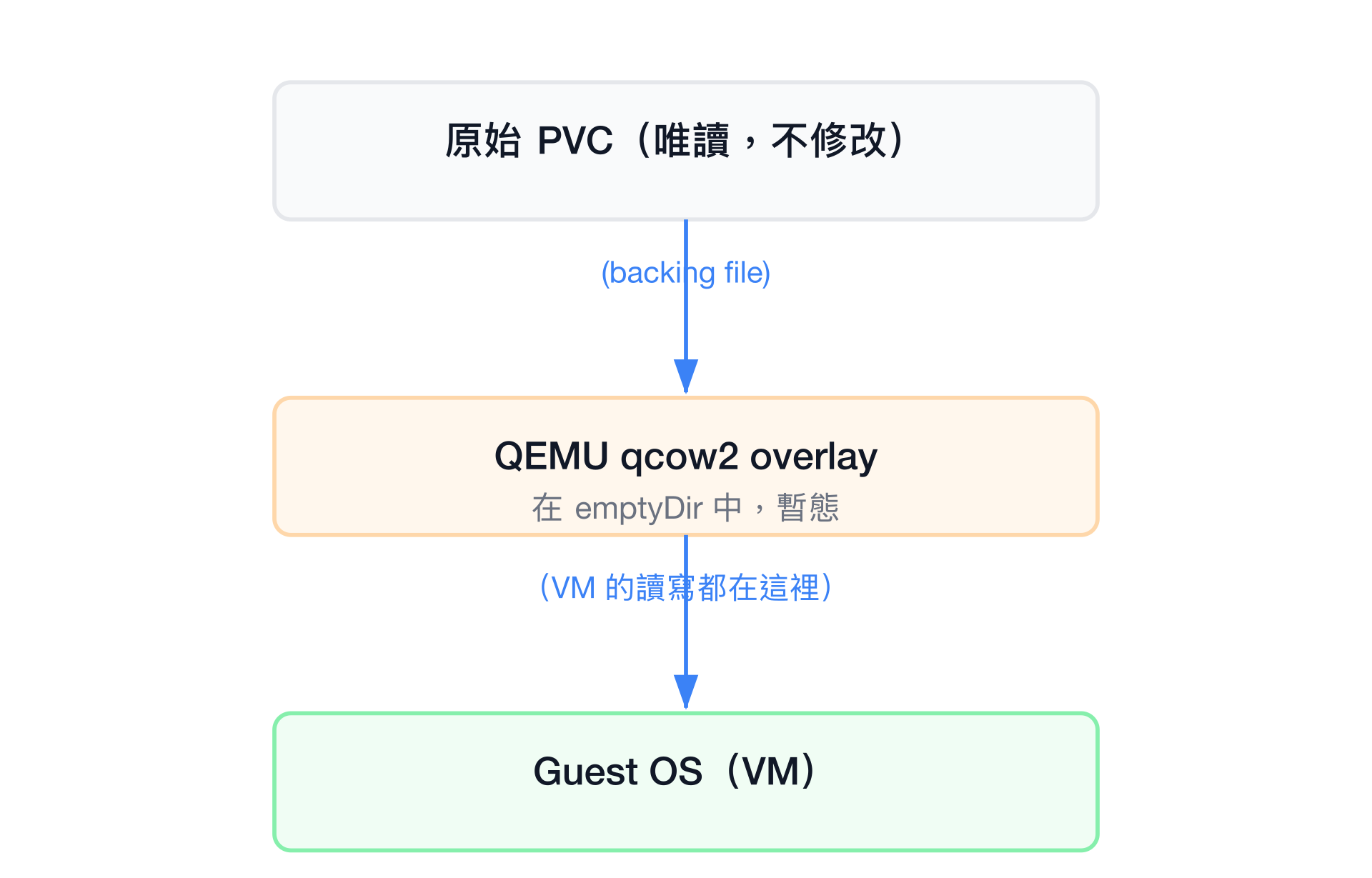

Ephemeral 模式：原始 PVC → qcow2 overlay → Guest OS

適用場景

場景	說明
黃金映像共享	多個 VM 共享同一個唯讀的黃金映像 PVC
測試環境	每次 VM 重啟都從乾淨的黃金映像開始
CI Runner	一次性測試任務，完成後自動清理
短暫開發環境	開發者快速取得乾淨環境

Ephemeral 資料遺失

Ephemeral 模式下，VM 重啟後所有寫入資料都會消失。如果需要保留資料，必須在 VM 內手動複製到其他持久儲存，或改用非 Ephemeral 模式的 PVC。

DataVolume Template 在 VM 中的使用

spec.dataVolumeTemplates 是 VM spec 中最常見的使用方式，讓 KubeVirt 自動管理 DataVolume（和對應的 PVC）的生命週期。

生命週期管理

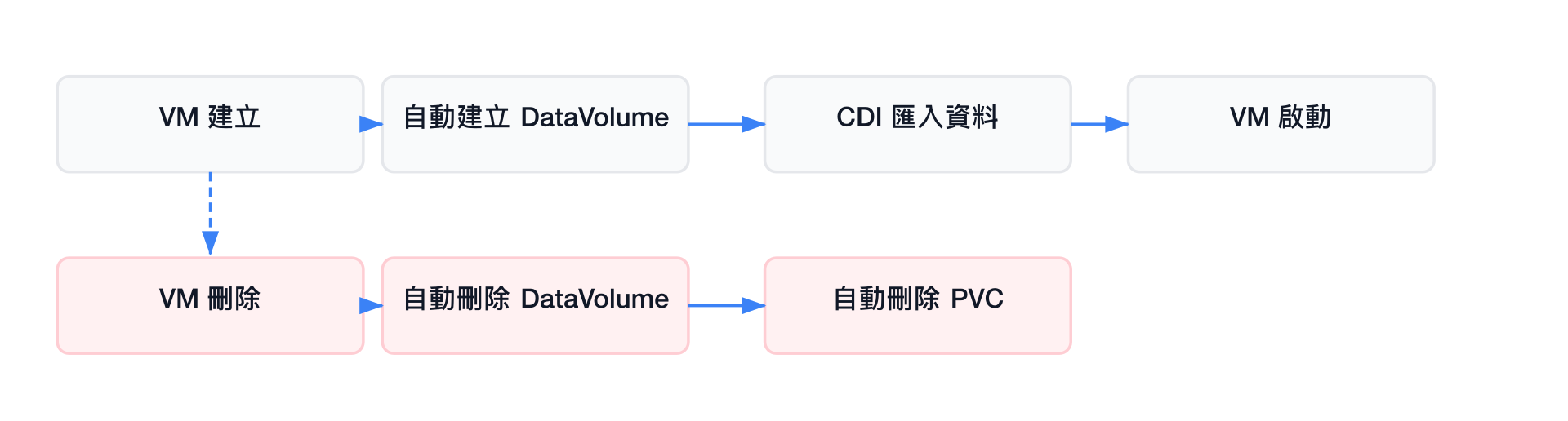

DataVolume 與 VM 生命週期管理

命名約定

DataVolume Template 建立的 DataVolume 和 PVC 名稱格式：

DataVolume 名稱：直接使用 template 中的 metadata.name
PVC 名稱：與 DataVolume 名稱相同

Preallocation 設定

spec.preallocation: true 讓 CDI 在匯入時預先分配整個 PVC 的空間：

yaml

apiVersion: cdi.kubevirt.io/v1beta1
kind: DataVolume
metadata:
  name: preallocated-disk
spec:
  source:
    http:
      url: "https://example.com/ubuntu.qcow2"
  storage:
    resources:
      requests:
        storage: 50Gi
  preallocation: true    # 預先分配 50Gi 空間

設定	優點	缺點
`preallocation: true`	消除執行時空間分配延遲，I/O 效能穩定	即使磁碟未使用也佔用完整空間
`preallocation: false`（預設）	節省儲存空間（稀疏分配）	可能在執行時有短暫延遲

生產環境建議

對於資料庫、高吞吐量應用等對 I/O 延遲敏感的 VM，建議啟用 preallocation: true，以避免 thin provisioning 在空間分配時的延遲抖動。

完整 YAML 範例

範例 1：HTTP 匯入 DataVolume（從 URL 下載 OS 映像）

yaml

apiVersion: cdi.kubevirt.io/v1beta1
kind: DataVolume
metadata:
  name: ubuntu-22.04
  namespace: default
  annotations:
    # 可選：新增描述
    cdi.kubevirt.io/description: "Ubuntu 22.04 LTS Cloud Image"
spec:
  source:
    http:
      url: "https://cloud-images.ubuntu.com/jammy/current/jammy-server-cloudimg-amd64.img"
  storage:
    resources:
      requests:
        storage: 20Gi
    storageClassName: standard
    accessModes:
      - ReadWriteOnce
    volumeMode: Filesystem
  preallocation: false
---
# 等待 DataVolume 就緒後，建立使用它的 VM
apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
  name: vm-ubuntu
  namespace: default
spec:
  running: false   # 先等 DV 完成再啟動
  template:
    spec:
      domain:
        cpu:
          cores: 2
        memory:
          guest: 4Gi
        devices:
          disks:
            - name: osdisk
              disk:
                bus: virtio
          interfaces:
            - name: default
              masquerade: {}
      networks:
        - name: default
          pod: {}
      volumes:
        - name: osdisk
          dataVolume:
            name: ubuntu-22.04   # 引用已建立的 DataVolume

範例 2：PVC 克隆 DataVolume

yaml

# 假設有一個黃金映像 PVC
# （通常是從 HTTP 匯入的 Ubuntu/Fedora 映像）
---
# 為新 VM 克隆一份黃金映像
apiVersion: cdi.kubevirt.io/v1beta1
kind: DataVolume
metadata:
  name: vm-prod-01-disk
  namespace: production
spec:
  source:
    pvc:
      namespace: golden-images
      name: ubuntu-22.04-golden
  storage:
    resources:
      requests:
        storage: 20Gi
    storageClassName: fast-ssd
    accessModes:
      - ReadWriteOnce

範例 3：VM 使用 DataVolumeTemplates（推薦方式）

yaml

apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
  name: vm-with-dv-template
  namespace: default
spec:
  running: true
  # DataVolume Templates：VM 建立時自動建立，VM 刪除時自動刪除
  dataVolumeTemplates:
    # OS 磁碟：從 HTTP 匯入
    - metadata:
        name: vm-with-dv-template-osdisk
      spec:
        source:
          http:
            url: "https://cloud-images.ubuntu.com/jammy/current/jammy-server-cloudimg-amd64.img"
        storage:
          resources:
            requests:
              storage: 20Gi
          storageClassName: standard
          accessModes:
            - ReadWriteOnce
    # 資料磁碟：空白
    - metadata:
        name: vm-with-dv-template-datadisk
      spec:
        source:
          blank: {}
        storage:
          resources:
            requests:
              storage: 100Gi
          storageClassName: fast-ssd
          accessModes:
            - ReadWriteOnce
  template:
    metadata:
      labels:
        kubevirt.io/vm: vm-with-dv-template
    spec:
      domain:
        cpu:
          cores: 4
        memory:
          guest: 8Gi
        devices:
          disks:
            - name: osdisk
              disk:
                bus: virtio
              bootOrder: 1
            - name: datadisk
              disk:
                bus: virtio
            - name: cloudinitdisk
              disk:
                bus: virtio
          interfaces:
            - name: default
              masquerade: {}
      networks:
        - name: default
          pod: {}
      volumes:
        # 引用 DataVolumeTemplate
        - name: osdisk
          dataVolume:
            name: vm-with-dv-template-osdisk
        - name: datadisk
          dataVolume:
            name: vm-with-dv-template-datadisk
        - name: cloudinitdisk
          cloudInitNoCloud:
            userData: |
              #cloud-config
              hostname: vm-with-dv-template
              ssh_authorized_keys:
                - ssh-rsa AAAAB3NzaC1yc2EAAAADAQAB... user@host
              runcmd:
                - mkfs.ext4 /dev/vdb
                - mkdir /data
                - echo "/dev/vdb /data ext4 defaults 0 0" >> /etc/fstab
                - mount -a

範例 4：Ephemeral PVC 模式（不修改原始 PVC）

yaml

apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
  name: vm-ephemeral
  namespace: default
spec:
  running: true
  template:
    spec:
      domain:
        cpu:
          cores: 1
        memory:
          guest: 1Gi
        devices:
          disks:
            - name: ephemeral-disk
              disk:
                bus: virtio
          interfaces:
            - name: default
              masquerade: {}
      networks:
        - name: default
          pod: {}
      volumes:
        # Ephemeral 模式：基於唯讀 PVC，寫入存在 overlay
        - name: ephemeral-disk
          ephemeral:
            persistentVolumeClaim:
              claimName: ubuntu-golden-image   # 唯讀的黃金映像 PVC
              readOnly: true

範例 5：Block Mode PVC VM（高效能場景）

yaml

# 首先建立 Block mode PVC
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: vm-block-disk
  namespace: high-perf
spec:
  accessModes:
    - ReadWriteOnce
  volumeMode: Block
  resources:
    requests:
      storage: 100Gi
  storageClassName: ceph-rbd-block
---
# 使用 Block mode PVC 的 VM
apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
  name: vm-high-perf-db
  namespace: high-perf
spec:
  running: true
  template:
    spec:
      domain:
        cpu:
          cores: 8
        memory:
          guest: 32Gi
        devices:
          disks:
            - name: blockdisk
              disk:
                bus: virtio
              # 對於 Block mode，可以設定 cache 策略
              cache: none       # 直接 I/O，最低延遲
              io: native        # 使用 native I/O 模式
          interfaces:
            - name: default
              masquerade: {}
      networks:
        - name: default
          pod: {}
      volumes:
        - name: blockdisk
          persistentVolumeClaim:
            claimName: vm-block-disk

常用操作指令

bash

# 查看所有 DataVolume 狀態
kubectl get dv -A

# 等待特定 DataVolume 完成
kubectl wait dv ubuntu-22.04 --for=condition=Ready --timeout=300s

# 查看 importer pod 日誌（排查匯入失敗）
kubectl logs $(kubectl get pod -l app=containerized-data-importer -o name) -f

# 查看 DataVolume 詳細事件
kubectl describe dv ubuntu-22.04

# 查看 PVC 使用情況
kubectl get pvc -o wide

# 手動觸發重試失敗的 DataVolume
kubectl annotate dv failed-dv cdi.kubevirt.io/storage.import.pod.phase=Pending --overwrite

監控 DataVolume 匯入進度

CDI 的 importer pod 會在其日誌中定期輸出匯入進度百分比。可以透過以下指令即時查看：

bash

kubectl logs -f -l app=containerized-data-importer -n default

PVC 與 DataVolume — 持久儲存管理 ​

PVC 直接掛載到 VM ​

Filesystem Mode vs Block Mode ​

volumeMode 設定範例 ​

Access Mode 說明 ​

Access Mode 對 VM 功能的影響 ​

DataVolume (CDI) 詳細說明 ​

什麼是 CDI？ ​

DataVolume = PVC + Import/Clone 邏輯 ​

DataVolume Phase 說明 ​

Phase 詳細說明 ​

DataVolume source 類型完整說明 ​

HTTP/HTTPS 匯入 ​

S3 匯入 ​

從現有 PVC 克隆 ​

從 VolumeSnapshot 還原 ​

Upload（等待 virtctl 上傳） ​

從 ContainerDisk Registry 匯入（一次性轉換） ​

Blank（建立空白 PVC） ​

VDDK（從 VMware vSphere 遷移） ​

WaitForFirstConsumer 特殊處理 ​

問題背景 ​

CDI 的解決方案：honorWaitForFirstConsumer ​

honorWaitForFirstConsumer 設定 ​

Ephemeral（Copy-on-Write）模式 ​

工作原理 ​

適用場景 ​

DataVolume Template 在 VM 中的使用 ​

生命週期管理 ​

命名約定 ​

Preallocation 設定 ​

完整 YAML 範例 ​

範例 1：HTTP 匯入 DataVolume（從 URL 下載 OS 映像） ​

範例 2：PVC 克隆 DataVolume ​

範例 3：VM 使用 DataVolumeTemplates（推薦方式） ​

範例 4：Ephemeral PVC 模式（不修改原始 PVC） ​

範例 5：Block Mode PVC VM（高效能場景） ​

常用操作指令 ​

PVC 與 DataVolume — 持久儲存管理

PVC 直接掛載到 VM

Filesystem Mode vs Block Mode

volumeMode 設定範例

Access Mode 說明

Access Mode 對 VM 功能的影響

DataVolume (CDI) 詳細說明

什麼是 CDI？

DataVolume = PVC + Import/Clone 邏輯

DataVolume Phase 說明

Phase 詳細說明

DataVolume source 類型完整說明

HTTP/HTTPS 匯入

S3 匯入

從現有 PVC 克隆

從 VolumeSnapshot 還原

Upload（等待 virtctl 上傳）

從 ContainerDisk Registry 匯入（一次性轉換）

Blank（建立空白 PVC）

VDDK（從 VMware vSphere 遷移）

WaitForFirstConsumer 特殊處理

問題背景

CDI 的解決方案：honorWaitForFirstConsumer

honorWaitForFirstConsumer 設定

Ephemeral（Copy-on-Write）模式

工作原理

適用場景

DataVolume Template 在 VM 中的使用

生命週期管理

命名約定

Preallocation 設定

完整 YAML 範例

範例 1：HTTP 匯入 DataVolume（從 URL 下載 OS 映像）

範例 2：PVC 克隆 DataVolume

範例 3：VM 使用 DataVolumeTemplates（推薦方式）

範例 4：Ephemeral PVC 模式（不修改原始 PVC）

範例 5：Block Mode PVC VM（高效能場景）

常用操作指令
